WI-8

Базовая процедура диагностики

СИСТЕМА ЭЛЕКТРОПРОВОДКИ

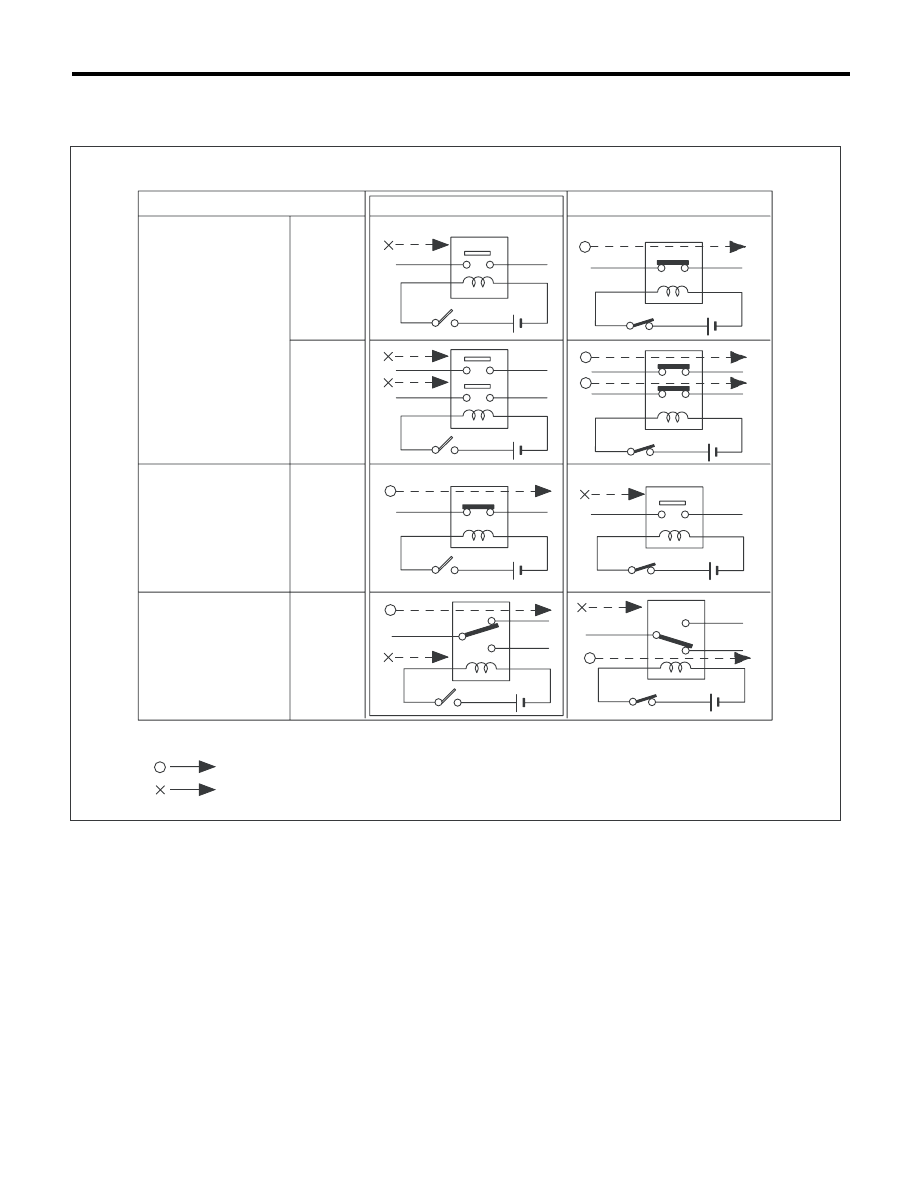

• Реле подразделяются на нормально разомкнутые и нормально замкнутые.
Нормально-замкнутое реле имеет один или более контактов. На приведенной ниже электрической
схеме показан режим работы реле, когда цепь возбуждения обесточена.

WI-16724

Тип реле

4-контактное

6-контактное

4-контактное

6-контактное

Нормально

разомкнутое

Нормально

замкнутое

Смешанного типа

Расшифровка символов:

: Ток протекает.

: Ток не протекает.

Цепь возбуждения выключена

Цепь возбуждения включена

WI-9

Базовая процедура диагностики

СИСТЕМА ЭЛЕКТРОПРОВОДКИ

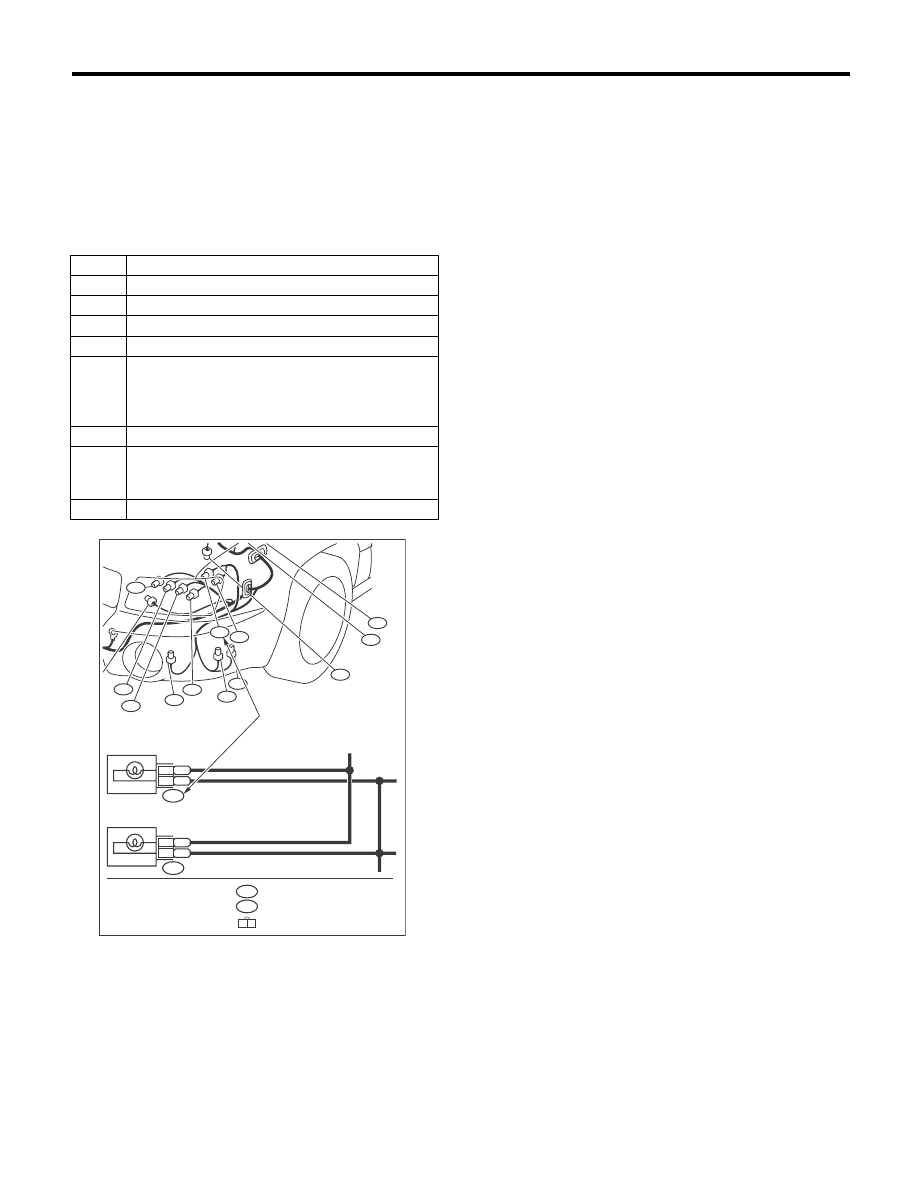

• Номер разъема, показанный на электричес-
кой схеме, соответствует номеру, указанному
на жгуте проводов. Фактическое расположе-
ние каждого разъема на автомобиле определя-
ется первой буквой номера разъема (напри-
мер, “F” для F8, “i” для i16, и т.д.) и типом жгута
проводов. Первая буква номера каждого разъ-
ема соответствует участку или системе авто-
мобиля.

Символ

Жгут проводов и кабель

Передний жгут проводов

Жгут проводов переборки

Жгут проводов двигателя

Кабель трансмиссии

Кабель левой и правой двери, кабель дверцы
багажного отсека
Кабель левой и правой задней двери, кабель
обогрева заднего стекла

Жгут проводов панели приборов

Задний жгут проводов,
Кабель топливного бака,
Кабель крыши, кабель дверцы багажного отсека

Жгут проводов системы подушек безопасности

F23

F98

F21

F58

F100

F27

F47

F34

F19

F22

F96

WI-02753

Номер каждого разъема,
указанный на электрической
схеме, соответствует
номеру разъема автомобиля.

F19

ПЕРЕДНИЙ ЛЕВЫЙ УКАЗАТЕЛЬ
ПОВОРОТА (ВЕРХНИЙ)

F22

ПЕРЕДНИЙ ЛЕВЫЙ УКАЗАТЕЛЬ
ПОВОРОТА (НИЖНИЙ)

(СЕРЫЙ)

F19

1 2

WI-10

Базовая процедура диагностики

СИСТЕМА ЭЛЕКТРОПРОВОДКИ

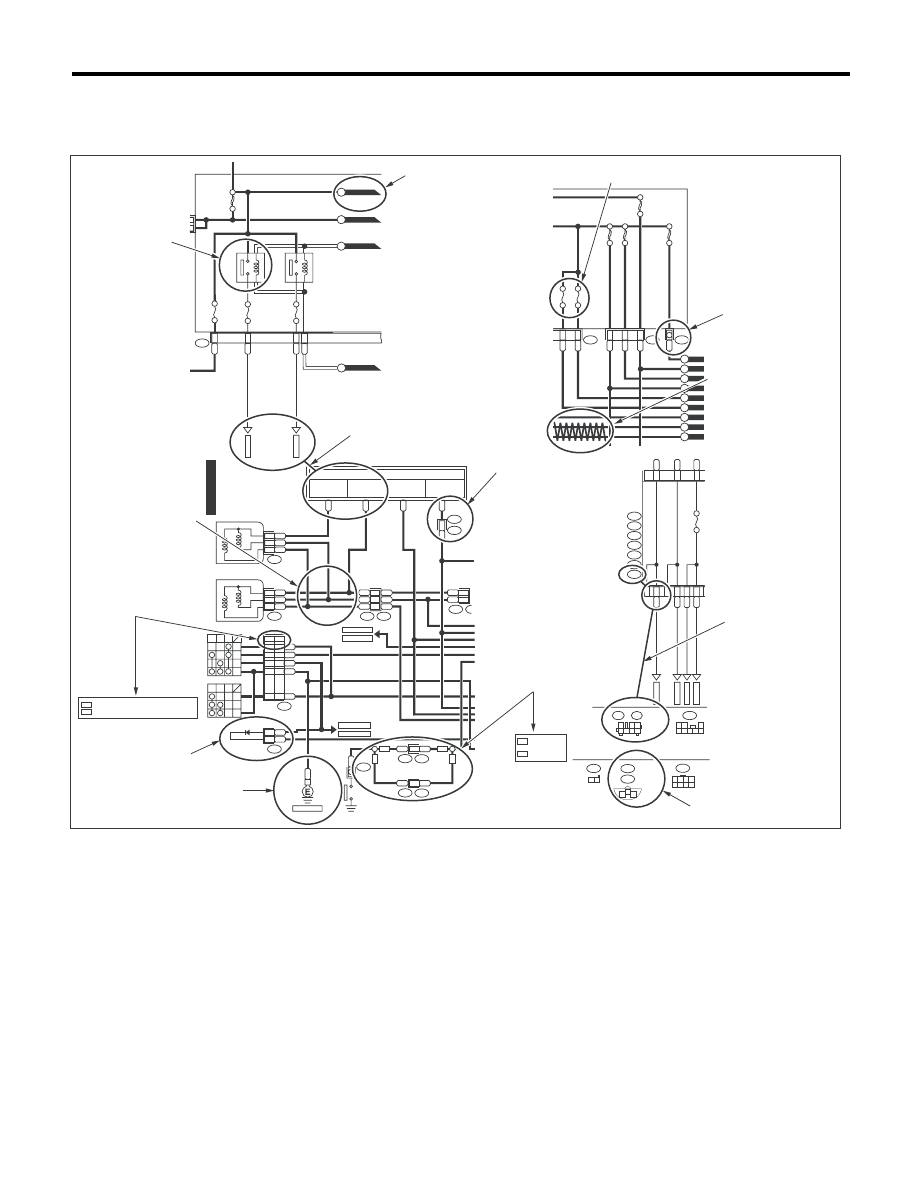

D: СИМВОЛЫ НА ЭЛЕКТРИЧЕСКИХ СХЕМАХ

На каждой электрической схеме используется ряд символов, позволяющих легко определять дета-
ли и цепи.

ДАТЧИК
ВКЛЮЧЕНИЯ
СТОЯНОЧНОГО
ТОРМОЗА

WI-16198

ГЛАВНЫЙ БЛОК ПРЕДОХРАНИТЕЛЕЙ (M/B)

MB-1

F39

P-SUP-02

.3 1

.9 1

SBF

-1 1

РЕЛЕ

ПРАВОЙ

ФАРЫ

РЕЛЕ

ЛЕВОЙ

ФАРЫ

P-SUP-04

H/L(2L)-0

MB-10

ПРЕДОХРАНИТЕЛЬ

M/B № 8

MB-11

ПРЕДОХРАНИТЕЛЬ

M/B № 9

FB-16

ПРЕДОХРАНИТЕЛЬ

F/B № 11 (IG)

MB-5

РЕЛЕ ФАР

К ЦЕПИ ЭЛЕКТРОПИТАНИЯ

F44

F45

F23

B61

B62

СМ. GND-02

B71

B112

ПЕРЕКЛЮЧАТЕЛЬ СВЕТА
АР И СИГНАЛИЗАТОРА ОБГОНА

UP LOW PASS

SMJ

B36

SMJ

ДИОД

ПЕРЕКЛЮЧАТЕЛЬ
ОСВЕЩЕНИЯ

OFF

ЛЕВАЯ ФАРА

ПРАВАЯ ФАРА

БЛИЖНИЙ
СВЕТ

ДАЛЬНИЙ
СВЕТ

СМ. FOG(H4)-01

СМ. FOG(H6)-01

СМ. ST(MT)-01

СМ. ST(AT)-01

B51

B52

F41

FB-37

FB-35

FB-34

2 3

4 5 6 7

1 2

4 5 6 7 8

LgB

БЛОК

ПРЕДОХРА-

НИТЕЛЕЙ

И РЕЛЕ (F/B)

B51

B152

B52

B158

F41

F40

FB-36

.5 1

(СЕРЫЙ)

P-SUP-03

P-SUP-04

.1 20A

.2 1

SBF

-6 30A

SBF

-2 50A

SBF

-3 50A

SBF

-4 50A

F36

F38

F68

P-SUP-04

P-SUP-03

P-SUP-04

1 2 3 4
5 6 7 8

F44

B112

1 2

F23

(ЧЕРНЫЙ)

РЕЛЕ

ДИОД

МАССА

КЛАССИФИКАЦИЯ
ПО СПЕЦИФИКАЦИИ

КЛАССИФИКАЦИЯ

ПО СПЕЦИФИКАЦИИ

ЭСКИЗ РАЗЪЕМА

НОМЕР И НОМИНАЛ
ПРЕДОХРАНИТЕЛЯ

РАЗВОДКА ЦЕПИ
ЭЛЕКТРОПИТАНИЯ

SMJ

МАРКИРОВКА ПРОВОДА
ПРИ ЕГО ПЕРЕХОДЕ
НА ДРУГОЙ ЛИСТ СХЕМЫ

СИМВОЛЫ
ДЛЯ ОБОЗНАЧЕНИЯ
НА ЭЛЕКТРИЧЕСКОЙ
СХЕМЕ СОЕДИНЕНИЙ
И ПЕРЕСЕЧЕНИЙ
ПРОВОДОВ

Пример

B99

B97

: БЕЗ ОБОГРЕВАТЕЛЯ ЗАДНЕГО СТЕКЛА

: С ОБОГРЕВАТЕЛЕМ ЗАДНЕГО СТЕКЛА

: УНИВЕРСАЛ

: СЕДАН

ВИТАЯ ПАРА

РАЗЪЕМ-1

РАЗЪЕМ-2

WI-11

Базовая процедура диагностики

СИСТЕМА ЭЛЕКТРОПРОВОДКИ

1. РЕЛЕ

Символ, используемый для обозначения реле.

2. РАЗЪЕМ 1

Эскиз данного разъема показывает, что этот
разъем – однополюсный.

3. СОЕДИНЕНИЕ ПРОВОДОВ

Некоторые электрические схемы для удобства
их использования размещаются на нескольких
листах. Там, где это необходимо, назначение
проводов обозначено соответствующим сим-
волом. (Если для точного указания требуется
две страницы)

4. НОМЕР И НОМИНАЛ
ПРЕДОХРАНИТЕЛЯ

“НОМЕР И НОМИНАЛ ПРЕДОХРАНИТЕЛЯ” со-
ответствуют используемому в блоке (блоке
главных предохранителей, блоке предохрани-
телей и распределительной коробке).

5. РАЗЪЕМ 2

• Каждый разъем представлен на схеме соот-
ветствующим символом.
• Обозначение каждой клеммы представлено
на соответствующей схеме в сокращенном ви-
де.
• Например, номер клеммы “G4” соответству-
ет клемме № 4 разъема (G: F41), показанного
на эскизе разъема.

6. ЭСКИЗ РАЗЪЕМА

• На эскизе каждого разъема обязательно
указывается форма и цвет разъема, а также
расположение его клемм. Неокрашенные разъ-
емы обозначаются естественным цветом.
• Когда на эскизе разъема указано более двух
номеров разъемов, это означает, что могут
быть использованы оба типа разъемов.

7. МАССА

Расположение каждой точки массы легко оп-
ределить по соответствующему жгуту прово-
дов.

8. ДИОД

Символ, используемый для обозначения дио-
да.

9. МАРКИРОВКА ПРОВОДА ПРИ ЕГО
ПЕРЕХОДЕ НА ДРУГОЙ ЛИСТ СХЕМЫ

На электрических схемах, размещенных более
чем на одном листе, переход провода на дру-
гой лист обозначается стрелкой, расположен-
ной рядом с буквенным обозначением провода.
A

←→ A, B ←→ B

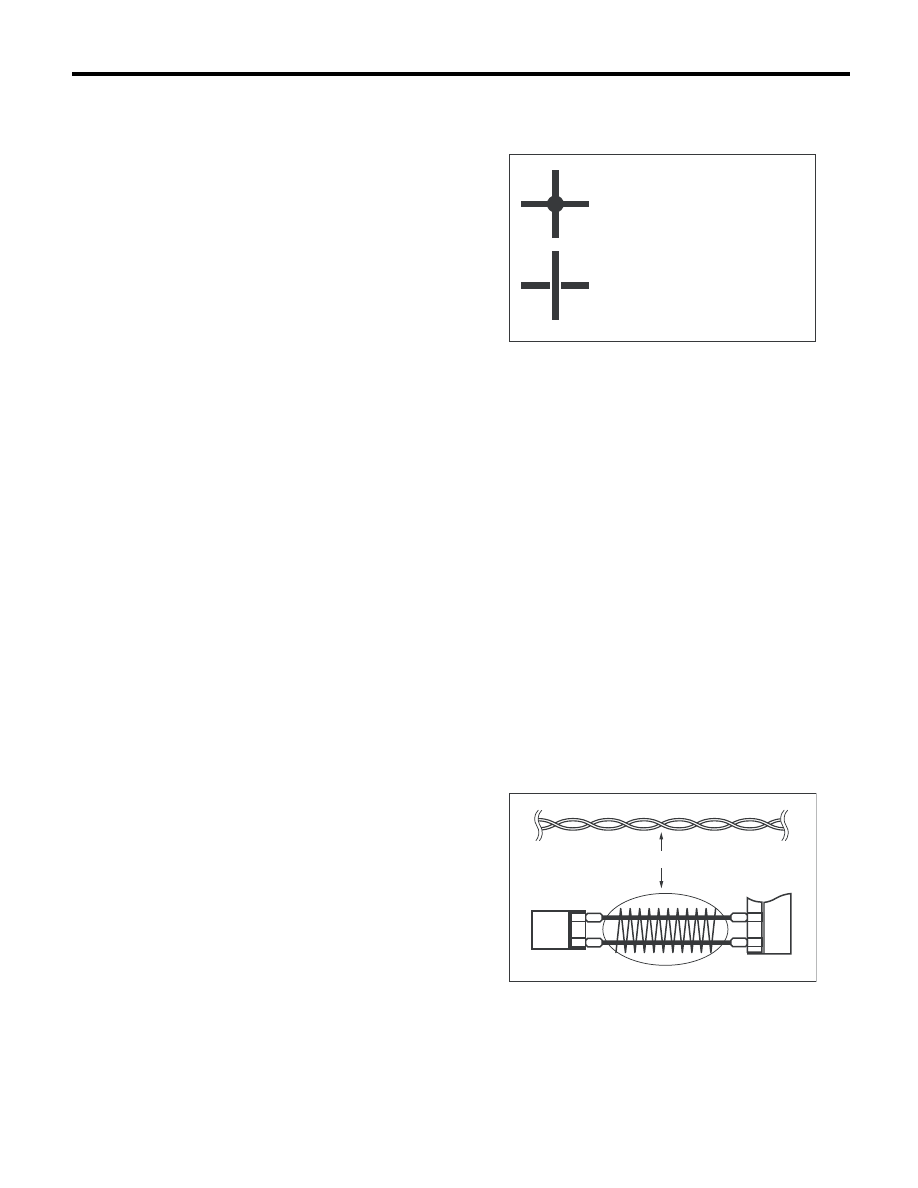

10.СИМВОЛЫ ДЛЯ ОБОЗНАЧЕНИЕ НА
ЭЛЕКТРИЧЕСКОЙ СХЕМЕ СОЕДИНЕНИЙ
И ПЕРЕСЕЧЕНИЙ ПРОВОДОВ

11.ЦЕПЬ ЭЛЕКТРОПИТАНИЯ

На каждой электрической схеме источник
электропитания показывается определенным
условным обозначением.
Обозначения “MB – 5”, “MB – 6”, и т.д., которые
используются в тексте, соответствуют тем, ко-
торые показаны на электрической схеме в раз-
деле “ЦЕПЬ ПИТАНИЯ ПОСТОЯННОГО ТО-
КА”.
Соответственно, при помощи раздела “ЦЕПЬ
ПИТАНИЯ ПОСТОЯННОГО ТОКА” и электри-
ческих схем персонал станции может понять
компоновку всей системы.

12.КЛАССИФИКАЦИЯ
ПО СПЕЦИФИКАЦИИ

Когда электрические схемы различаются в за-
висимости от спецификации автомобиля, это
различие указывается при помощи аббревиа-
тур.

13.ВИТАЯ ПАРА

Витые пары указаны на электрических схемах
следующим образом.

WI-02755

Символ

Символ Означает пересечение

проводов без их
соединения между собой.

Означает соединение
и разветвление проводов
в месте, обозначенном
точкой.

WI-16199

ВИТАЯ ПАРА

B25

B26
