KPS(diag)-116

Диагностика по симптомам

СИСТЕМА ДИСТАНЦИОННОГО ДОСТУПА С СИСТЕМОЙ ЗАПУСКА/ОСТАНОВКИ ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ (ДИАГНОСТИКА)

3

ПРОВЕРКА РАЗЪЕМА.
Проверьте надежность контактов каждого разъема, а также
сами разъемы на предмет деформаций.

Разъемы и клеммы
исправны?

Переходите к
шагу 4.

Устраните неис-
правность в разъ-
еме или замените
жгут проводов.

4

ПРОВЕРКА ЖГУТА ПРОВОДОВ.
1) Отсоедините разъем блока управления электропитанием.
2) Измерьте напряжение между разъемом блока управления
электропитанием и массой кузова при помощи тестера.

Разъемы и клеммы

(B420) № 12 (+) — Масса кузова (–):
(B420) № 33 (+) — Масса кузова (–):

Составляет ли вели-
чина напряжения
8 — 16 В?

Переходите к
шагу 5.

Устраните раз-
рыв цепи в жгуте
проводов или за-
мените его на но-
вый.

5

ПРОВЕРКА ЖГУТА ПРОВОДОВ.
Проверьте проводимость в цепи между разъемом блока уп-
равления электропитанием и массой кузова при помощи тес-
тера.

Разъемы и клеммы

(B420) № 6 — Масса кузова:
(B420) № 40 — Масса кузова:

Проводимость есть? Переходите к

шагу 6.

Замените блок
управления сли-
чением. <См. SL-
82, СНЯТИЕ,
Блок управления
сличением.>

6

СЧИТЫВАНИЕ КДН.
1) Подсоедините разъем блока управления электропитани-
ем.
2) Имея при себе ключ дистанционного доступа, нажмите пе-
даль тормоза и кнопку запуска/остановки двигателя.
3) Считайте КДН блока управления электропитанием с дис-
плея Subaru Select Monitor.

Отображается ли
сообщение об отка-
зе в сличении клю-
ча?

Переходите к
шагу 7.

Проведите диа-
гностику в соот-
ветствии с КДН.

7

ПРОВЕРКА ТЕКУЩИХ ДАННЫХ.
1) Выведите на экран дисплея Subaru Select Monitor текущие
данные пунктов «Push start SW1» (Кнопка запуска/остановки
двигателя 1) и «Push start SW2» (Кнопка запуска/остановки
двигателя 2) блока управления электропитанием.
2) Считайте данные при нажатии кнопки запуска/остановки
двигателя.

Изменяются ли они
в последователь-
ности с OFF на ON в
соответствии с про-
водимой операци-
ей?

Переходите к
шагу 8.

Переходите к ша-
гу 15.

8

ПРОВЕРКА РЕЛЕ ЗАЖИГАНИЯ 1 И 2 (СИСТЕМА ЗАПУСКА/
ОСТАНОВКИ ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ).
Проверьте реле зажигания 1, 2 (система запуска/остановки
двигателя при помощи кнопки).

Реле зажигания 1, 2
(система запуска/ос-
тановки двигателя
при помощи кнопки)
исправно?

Переходите к
шагу 9.

Замените неис-
правное реле.

9

ПРОВЕРКА ЖГУТА ПРОВОДОВ.
1) Отсоедините разъем блока управления электропитанием,
реле зажигания 1 (система запуска/остановки двигателя при
помощи кнопки), реле зажигания 2 (система запуска/останов-
ки двигателя при помощи кнопки) и реле вспомогательного
оборудования (система запуска/остановки двигателя при по-
мощи кнопки).
2) При помощи тестера проверьте проводимость между
клеммами разъема блока управления электропитанием, реле
зажигания 1 (система запуска/остановки двигателя при помо-
щи кнопки), реле зажигания 2 (система запуска/остановки
двигателя при помощи кнопки) и реле вспомогательного обо-
рудования (система запуска/остановки двигателя при помо-
щи кнопки).

Разъемы и клеммы

(B420) № 35 — (B425) № 38:
(B420) № 34 — (B425) № 34:
(B420) № 11 — (B426) № 4:

Проводимость есть? Переходите к

шагу 10.

Устраните раз-
рыв цепи в жгуте
проводов или за-
мените его на но-
вый.

Шаг

Проверка

Да

Нет

KPS(diag)-117

Диагностика по симптомам

СИСТЕМА ДИСТАНЦИОННОГО ДОСТУПА С СИСТЕМОЙ ЗАПУСКА/ОСТАНОВКИ ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ (ДИАГНОСТИКА)

10 ПРОВЕРКА ЖГУТА ПРОВОДОВ.

Проверьте проводимость в цепи между разъемом блока уп-
равления электропитанием и массой кузова при помощи тес-
тера.

Разъемы и клеммы

(B420) № 35 — Масса кузова:
(B420) № 34 — Масса кузова:
(B420) № 11 — Масса кузова:

Проводимость не
выявлена?

Переходите к
шагу 11.

Устраните корот-
кое замыкание в
жгуте проводов
или замените его
на новый.

11 ПРОВЕРКА ЖГУТА ПРОВОДОВ.

Проверьте проводимость между разъемом реле зажигания 2
(система запуска/остановки двигателя при помощи кнопки) и
массой кузова при помощи тестера.

Разъемы и клеммы

(B425) № 39 — Масса кузова:

Проводимость есть? Переходите к

шагу 12.

Устраните раз-
рыв цепи в жгуте
проводов или за-
мените его на но-
вый.

12 ПРОВЕРКА ЖГУТА ПРОВОДОВ.

Проверьте проводимость в цепи между разъемом реле зажи-
гания 1 и массой кузова при помощи тестера.

Разъемы и клеммы

(B425) № 35 — Масса кузова:

Проводимость есть? Переходите к

шагу 13.

Устраните корот-
кое замыкание в
жгуте проводов
или замените его
на новый.

13 ПРОВЕРКА ЖГУТА ПРОВОДОВ.

Проверьте проводимость в цепи между разъемом реле вспо-
могательного оборудования и массой кузова при помощи тес-
тера.

Разъемы и клеммы

(B425) № 35 — Масса кузова:

Проводимость есть? Переходите к

шагу 14.

Устраните корот-
кое замыкание в
жгуте проводов
или замените его
на новый.

14 ПРОВЕРКА БЛОКА УПРАВЛЕНИЯ ЭЛЕКТРОПИТАНИЕМ.

1) Подсоедините все отсоединенные разъемы.
2) При помощи тестера измерьте напряжение между разъ-
емом блока управления электропитанием и массой кузова,
когда выключатель зажигания переведен в положение OFF и
ON.

Разъемы и клеммы

(B420) № 11 (+) — Масса кузова (–):
(B420) № 34 (+) — Масса кузова (–):
(B420) № 35 (+) — Масса кузова (–):

Изменяется ли на-
пряжение от вели-
чины менее 1 В до
величины +B –2 В и
более?

Переходите к
шагу 15.

Замените блок уп-
равления элект-
ропитанием. <См.
SL-81, СНЯТИЕ,
Блок управления
электропитани-
ем.>

15 ПРОВЕРКА КНОПКИ ЗАПУСКА/ОСТАНОВКИ ДВИГАТЕЛЯ.

1) Отсоедините кнопку запуска/остановки двигателя.
2) Проверьте проводимость между клеммами при помощи
тестера.

Разъемы и клеммы

(B423) № 7 — № 5:
(B423) № 2 — № 5:

Изменилось ли со-
стояние проводи-
мости на “проводи-
мость есть” после
нажатия кнопки?
(Состояние “прово-
димости нет”, когда
кнопка отпущена)

Переходите к
шагу 16.

Замените блок уп-
равления элект-
ропитанием. <См.
SL-81, СНЯТИЕ,
Блок управления
электропитани-
ем.>

16 ПРОВЕРКА ЖГУТА ПРОВОДОВ.

1) Отсоедините кнопку запуска/остановки двигателя.
2) Проверьте проводимость в цепи между разъемом кнопки
запуска/остановки двигателя и массой кузова при помощи
тестера.

Разъемы и клеммы

(B423) № 4 — Масса кузова:
(B423) № 5 — Масса кузова:

Проводимость есть? Переходите к

шагу 17.

Устраните раз-
рыв цепи в жгуте
проводов или за-
мените его на но-
вый.

17 ПРОВЕРКА ЖГУТА ПРОВОДОВ.

1) Отсоедините разъем блока управления электропитанием
и кнопку запуска/остановки двигателя.
2) Проверьте проводимость в цепи между блоком управле-
ния электропитанием и кнопкой запуска/остановки двигате-
ля при помощи тестера.

Разъемы и клеммы

(B423) № 7 — (B420) № 14:
(B423) № 2 — (B420) № 37:

Изменилось ли со-
стояние проводи-
мости на "проводи-
мость есть" после
нажатия кнопки?

Замените
кнопку запус-
ка/остановки
двигателя.
<См. SL-86,
СНЯТИЕ,
Кнопка запус-
ка/остановки
двигателя.>

Устраните раз-
рыв цепи в жгуте
проводов или за-
мените его на но-
вый.

Шаг

Проверка

Да

Нет

KPS(diag)-118

Диагностика по симптомам

СИСТЕМА ДИСТАНЦИОННОГО ДОСТУПА С СИСТЕМОЙ ЗАПУСКА/ОСТАНОВКИ ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ (ДИАГНОСТИКА)

15.ВКЛЮЧЕНИЕ ЭЛЕКТРОПИТАНИЯ НЕ ОСУЩЕСТВЛЯЕТСЯ (ТОЛЬКО
ВСПОМОГАТЕЛЬНОГО ОБОРУДОВАНИЯ; ЗАЖИГАНИЕ ВКЛЮЧАЕТСЯ)

ОСТОРОЖНО:
После замены блока управления электропитанием на новый и подсоединения клеммы массы
аккумулятора, в цепь зажигания будет подаваться напряжение. Кроме того, если аккумуля-
тор отсоединялся, то произойдет возврат в режим, установленный до отсечки электропита-
ния от аккумулятора.

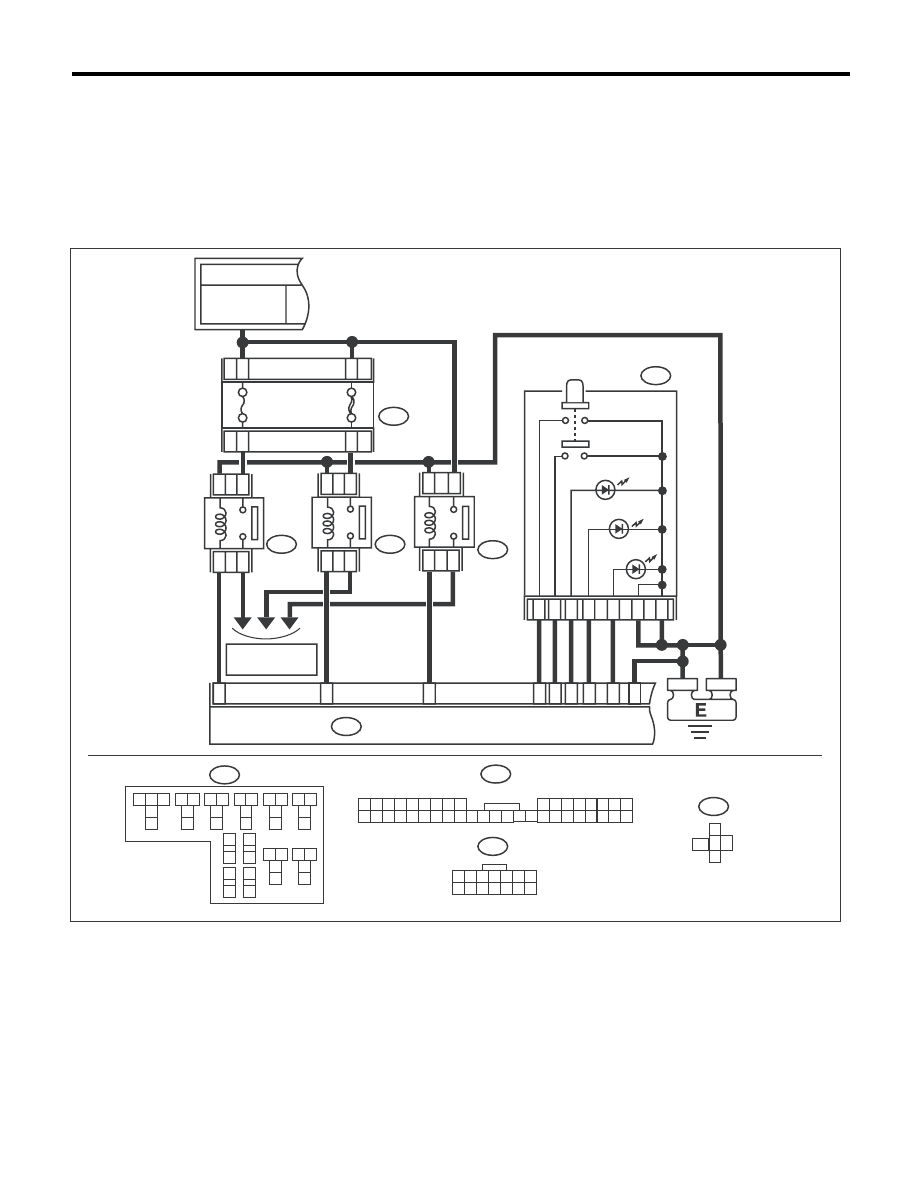

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

4

5

12

11

13

7

2

B423

11

B420

B426

1

4

3

2

36

4

13

14

37

35

B425

1 2

4
5

3

6 7

8
9

10 11

12
13

14 15

16
17

22 23

24
25

18 19

20
21

38 39

40
41

34 35

36
37

26

27

30

31

28

29

32

33

27

29

20A

15

A

2

8

26

B425

B425

39

3

8

41

40

B425

35

34

37

36

34

B426

4

3

1

2

B423

4 5 6 7

8 9 10 11 12 13 14

1 2 3

B420

3 4

1 2

8 9

31 32

0

3

9

2

2

2

1

2

0

2

9

1

8

1

23 24 25 26 27 28

5 6 7

12 13

10 11

17

33 34 35 36 37 38 39 40

14 15 16

6

SL-00703

MB-35

SBF-6

(B)

К ЦЕПИ

ЭЛЕКТРОПИТАНИЯ

ПРЕДОХРАНИТЕЛЬ

РЕЛЕ ЗАЖИГ

АНИЯ 1

(СИСТЕМЫ ЗАПУСКА/

ОСТ

АНОВКИ ДВИГ

А

Т

ЕЛЯ

ПРИ ПОМОЩИ КНОПКИ)

РЕЛЕ ЗАЖИГ

АНИЯ 2

(СИСТЕМЫ ЗАПУСКА/

ОСТ

АНОВКИ ДВИГ

А

Т

ЕЛЯ

ПРИ ПОМОЩИ КНОПКИ)

БЛОК УПРАВЛЕНИЯ ЭЛЕКТРОПИТАНИЕМ

СМ. ЦЕПЬ
ЭЛЕКТРОПИТАНИЯ
[P-SUP-05]

ИНДИКАТОР РЕЖИМА
РАБОТЫ (ЖЕЛТЫЙ)

ИНДИКАТОР РЕЖИМА
РАБОТЫ (ЗЕЛЕНЫЙ)

ОСВЕЩЕНИЕ

РЕЛЕ ВКЛ

Ю

ЧЕНИЯ

РЕЖИМА ЭЛЕКТРО-

ПИТ

АНИЯ ДОПОЛНИ-

ТЕЛЬНОГ

О ОБОР

УДОВ

АНИЯ

(СИСТЕМЫ ЗАПУСКА/ОСТ

АНОВКИ

ДВИГ

А

ТЕЛЯ ПРИ ПОМОЩИ КНОПКИ)

БЛОК РЕЛЕ

КНОПКА ЗАПУСКА/

ОСТАНОВКИ ДВИГАТЕЛЯ

KPS(diag)-119

Диагностика по симптомам

СИСТЕМА ДИСТАНЦИОННОГО ДОСТУПА С СИСТЕМОЙ ЗАПУСКА/ОСТАНОВКИ ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ПРЕДОХРАНИТЕЛЯ.
Проверьте предохранитель (SBF-6 и FB-18).

Исправен ли предохрани-
тель?

Переходите к ша-
гу 2.

Замените предох-
ранитель.

2

ПРОВЕРКА РАЗЪЕМА.
Проверьте надежность контактов каждого разъ-
ема, а также сами разъемы на предмет деформа-
ций.

Разъемы и клеммы исправ-
ны?

Переходите к ша-
гу 3.

Устраните неис-
правность в разъ-
еме или замени-
те жгут проводов.

3

ПРОВЕРКА ЖГУТА ПРОВОДОВ.
1) Отсоедините разъем блока управления элект-
ропитанием.
2) Измерьте напряжение между разъемом блока
управления электропитанием и массой кузова
при помощи тестера.

Разъемы и клеммы

(B420) № 12 (+) — Масса кузова (–):
(B420) № 33 (+) — Масса кузова (–):

Составляет ли величина на-
пряжения 8 В - 16 В?

Переходите к ша-
гу 4.

Устраните раз-
рыв цепи в жгуте
проводов или за-
мените его на но-
вый.

4

ПРОВЕРКА ЖГУТА ПРОВОДОВ.
Проверьте проводимость в цепи между разъемом
блока управления электропитанием и массой ку-
зова при помощи тестера.

Разъемы и клеммы

(B420) № 6 — Масса кузова:
(B420) № 40 — Масса кузова:

Проводимость есть?

Переходите к ша-
гу 5.

Замените блок
управления сли-
чением. <См. SL-
82, СНЯТИЕ,
Блок управления
сличением.>

5

ПРОВЕРКА РЕЛЕ ВСПОМОГАТЕЛЬНОГО ОБО-
РУДОВАНИЯ (СИСТЕМА ЗАПУСКА/ОСТАНОВКИ
ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ).
Проверьте реле вспомогательного оборудования
(система запуска/остановки двигателя при помо-
щи кнопки).

Реле исправно?

Переходите к ша-
гу 6.

Замените реле.

6

ПРОВЕРКА ЖГУТА ПРОВОДОВ.
1) Отсоедините разъем блока управления элект-
ропитанием и реле вспомогательного оборудова-
ния (система запуска/остановки двигателя при
помощи кнопки).
2) Проверьте проводимость в цепи между бло-
ком управления электропитанием и реле вспомо-
гательного оборудования (система запуска/оста-
новки двигателя при помощи кнопки) при помощи
тестера.

Разъемы и клеммы

(B420) № 11 — (B425) № 4:

Проводимость есть?

Переходите к ша-
гу 7.

Устраните раз-
рыв цепи в жгуте
проводов или за-
мените его на но-
вый.

7

ПРОВЕРКА ЖГУТА ПРОВОДОВ.
1) Подсоедините разъем блока управления элек-
тропитанием.
2) При помощи тестера проверьте проводимость
между разъемом блока управления электропита-
нием и массой кузова, когда выключатель зажи-
гания переведен в положение OFF и ON.

Разъемы и клеммы

(B420) № 11 — Масса кузова:

Проводимость есть?

Устраните корот-
кое замыкание в
жгуте проводов
или замените его
на новый.

Переходите к ша-
гу 8.

8

ПРОВЕРКА БЛОКА УПРАВЛЕНИЯ ЭЛЕКТРО-
ПИТАНИЕМ.
1) Подсоедините разъем блока управления элек-
тропитанием.
2) При помощи тестера измерьте напряжение
между разъемом блока управления электропита-
нием и массой кузова, когда выключатель зажи-
гания переведен в положение OFF и ON.

Разъемы и клеммы

(B420) № 11 (+) — Масса кузова (–):

Изменилось ли напряжение с
величины 1 В или менее на
величину +B –2 В или более?

Система исправ-
на.

Замените блок уп-
равления элект-
ропитанием. <См.
SL-81, СНЯТИЕ,
Блок управления
электропитани-
ем.>















содержание   ..  827  828  829  830   ..
