KPS(diag)-92

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА ДИСТАНЦИОННОГО ДОСТУПА С СИСТЕМОЙ ЗАПУСКА/ОСТАНОВКИ ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ (ДИАГНОСТИКА)

AI: КДН B2005 ДИАГНОСТИКА ЗАВИСАНИЯ ЛИНИИ СВЯЗИ СИСТЕМЫ SSP

(БЛОК УПРАВЛЕНИЯ ЭЛЕКТРОПИТАНИЕМ)

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Обмен данными между блоком управления электропитанием и блоком управления доступом не осу-
ществляется в течение 10 секунд или более.
ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
Подсветка кнопки запуска/остановки двигателя не приглушается.

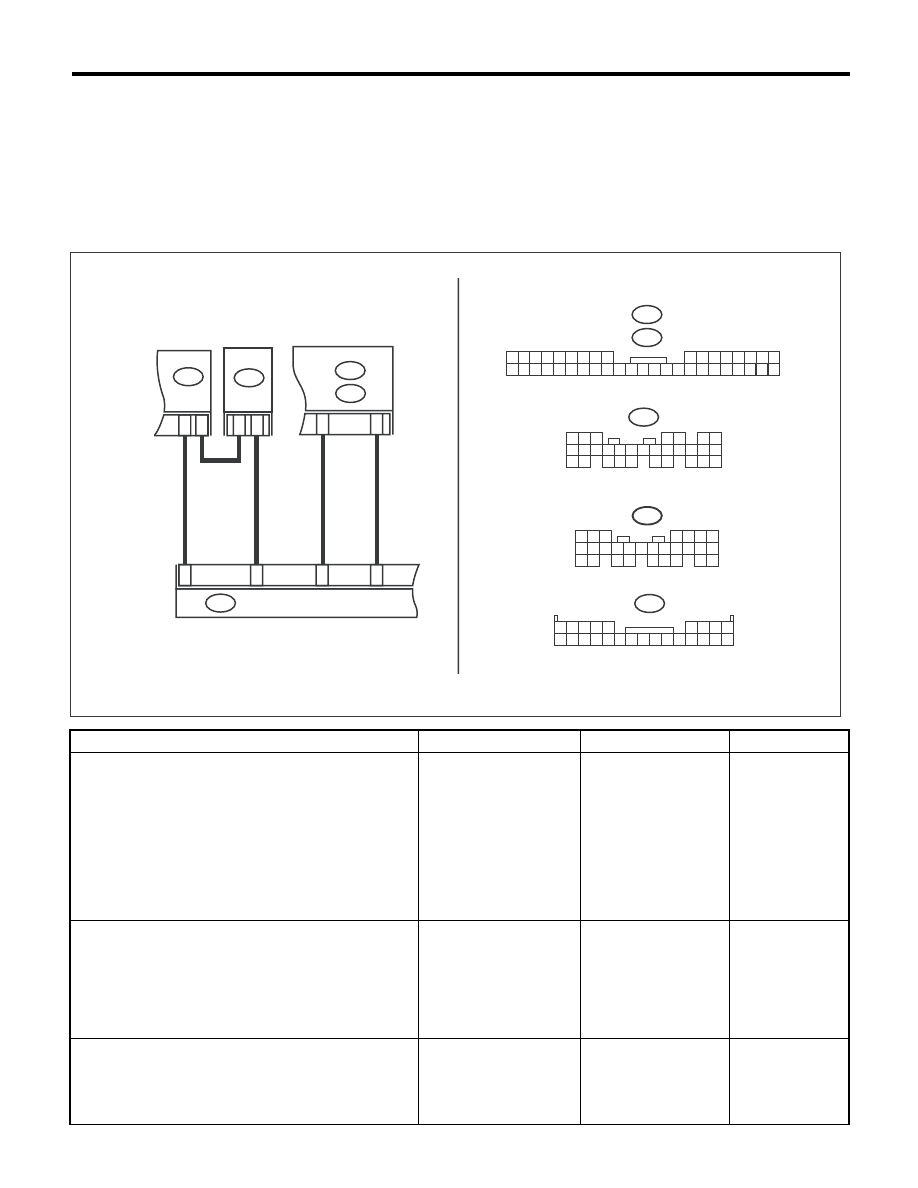

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ЖГУТА ПРОВОДОВ.
1) Отсоедините разъемы блока управления сли-
чением, блока управления доступом и блока уп-
равления электропитанием.
2) Проверьте проводимость между разъемами и
массой кузова при помощи тестера.

Разъемы и клеммы

(B420) № 7 — Масса кузова:
(B420) № 24 — Масса кузова:
(B419) № 12 — Масса кузова:

Проводимость есть?

Устраните короткое
замыкание в жгуте
проводов или замени-
те его на новый.

Переходите к ша-
гу 2.

2

ПРОВЕРКА ЖГУТА ПРОВОДОВ.
Измерьте напряжение между разъемами и массой
кузова при помощи тестера.

Разъемы и клеммы

(B420) № 7 (+) — Масса кузова (–):
(B420) № 24 (+) — Масса кузова (–):
(B419) № 12 (+) — Масса кузова (–):

Составляет ли величи-
на напряжения 5 В или
более?

Устраните короткое
замыкание в жгуте
проводов или замени-
те его на новый.

Переходите к ша-
гу 3.

3

ПРОВЕРКА БЛОКА УПРАВЛЕНИЯ ЭЛЕКТРОПИ-
ТАНИЕМ.
Проверьте цепи электропитания и массы блока
управления электропитанием.

Цепи электропитания и
массы исправны?

Замените блок управ-
ления электропитани-
ем. <См. SL-81, СНЯ-
ТИЕ, Блок управления
электропитанием.>

Устраните раз-
рыв цепи в жгуте
проводов или за-
мените его на но-
вый.

5 6 7

8

2

1

9

4

3

10

24

22 23

25

11 12 13 14 15

26

27 28

16 17 18 19

20 21

B281

C:

SL-00710

B419

БЛОК УПРАВЛЕНИЯ ДОСТУПОМ

B420

12

3

2

8

27

7

24

B421

15

14

D2

8

19

B281

5

4

6 7

8

2

1

9

3

10

22

23

11 12 13 14 15

24 25

26 27

16 17 18

28 29

19 20

0

3

1

2

B279

B419

3 4

9

8

2

1

10 11 12 13 14 15 16 17 18 19 20 21 22 23 24

5

6 7

B421

B420

1 2 3 4 5 6 7 8  9

21 22 23 24 25 26 27 28 29 30 31 32 33 34

10 11 12 13 14 15 16 17

18 19 20

35 36 37 38 39 40

C

C:

B279

D:

D:

ЦЕНТРАЛЬНЫЙ

БЛОК УПРАВЛЕНИЯ

БЛОК

УПРАВЛЕНИЯ

ЭЛЕКТРО-

ПИТАНИЕМ

БЛОК

СРАВНЕНИЯ

КОДОВ

KPS(diag)-93

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА ДИСТАНЦИОННОГО ДОСТУПА С СИСТЕМОЙ ЗАПУСКА/ОСТАНОВКИ ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ (ДИАГНОСТИКА)

AJ:КДН B2005 ДИАГНОСТИКА ЗАВИСАНИЯ ЛИНИИ СВЯЗИ СИСТЕМЫ SSP

(БЛОК УПРАВЛЕНИЯ СЛИЧЕНИЕМ)

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Обмен данными между блоком управления сличением и блоком управления доступом не осущест-
вляется в течение 10 секунд или более.
ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
Функция дистанционного доступа не работает.
ЭЛЕКТРИЧЕСКАЯ СХЕМА:

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ЖГУТА ПРОВОДОВ.
1) Отсоедините разъемы блока управления сли-
чением, блока управления доступом и блока уп-
равления электропитанием.
2) Проверьте проводимость между разъемами и
массой кузова при помощи тестера.

Разъемы и клеммы

(B420) № 7 — Масса кузова:
(B420) № 24 — Масса кузова:
(B419) № 12 — Масса кузова:

Проводимость есть?

Устраните короткое за-
мыкание в жгуте прово-
дов или замените его на
новый.

Переходите к ша-
гу 2.

2

ПРОВЕРКА ЖГУТА ПРОВОДОВ.
Измерьте напряжение между разъемами и массой
кузова при помощи тестера.

Разъемы и клеммы

(B420) № 7 (+) — Масса кузова (–):
(B420) № 24 (+) — Масса кузова (–):
(B419) № 12 (+) — Масса кузова (–):

Составляет ли вели-
чина напряжения 5 В
или более?

Устраните короткое за-
мыкание в жгуте прово-
дов или замените его на
новый.

Переходите к ша-
гу 3.

3

ПРОВЕРКА БЛОКА УПРАВЛЕНИЯ СЛИЧЕНИЕМ.
Проверьте цепи электропитания и массы блока уп-
равления сличением.

Цепи электропитания
и массы исправны?

Замените блок управле-
ния сличением. <См. SL-
82, СНЯТИЕ, Блок уп-
равления сличением.>

Устраните неис-
правность или за-
мените жгут про-
водов.

5 6 7

8

2

1

9

4

3

10

24

22 23

25

11 12 13 14 15

26

27 28

16 17 18 19

20 21

B281

C:

SL-00710

B419

БЛОК УПРАВЛЕНИЯ ДОСТУПОМ

B420

12

3

2

8

27

7

24

B421

15

14

D2

8

19

B281

5

4

6 7

8

2

1

9

3

10

22

23

11 12 13 14 15

24 25

26 27

16 17 18

28 29

19 20

0

3

1

2

B279

B419

3 4

9

8

2

1

10 11 12 13 14 15 16 17 18 19 20 21 22 23 24

5

6 7

B421

B420

1 2 3 4 5 6 7 8  9

21 22 23 24 25 26 27 28 29 30 31 32 33 34

10 11 12 13 14 15 16 17

18 19 20

35 36 37 38 39 40

C

C:

B279

D:

D:

ЦЕНТРАЛЬНЫЙ

БЛОК УПРАВЛЕНИЯ

БЛОК

УПРАВЛЕНИЯ

ЭЛЕКТРО-

ПИТАНИЕМ

БЛОК

СРАВНЕНИЯ

КОДОВ

KPS(diag)-94

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА ДИСТАНЦИОННОГО ДОСТУПА С СИСТЕМОЙ ЗАПУСКА/ОСТАНОВКИ ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ (ДИАГНОСТИКА)

AK:КДН B2017 ДИАГНОСТИКА ЗАВИСАНИЯ ЛИНИИ СВЯЗИ СИСТЕМЫ

НИЗКОСКОРОСТНОЙ ШИНЫ CAN (КОМБИНАЦИЯ ПРИБОРОВ)

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Обмен данными между блоком управления доступом и комбинацией приборов не осуществляется.
ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
Предупреждающая лампа системы дистанционного доступа не загорается или не гаснет.

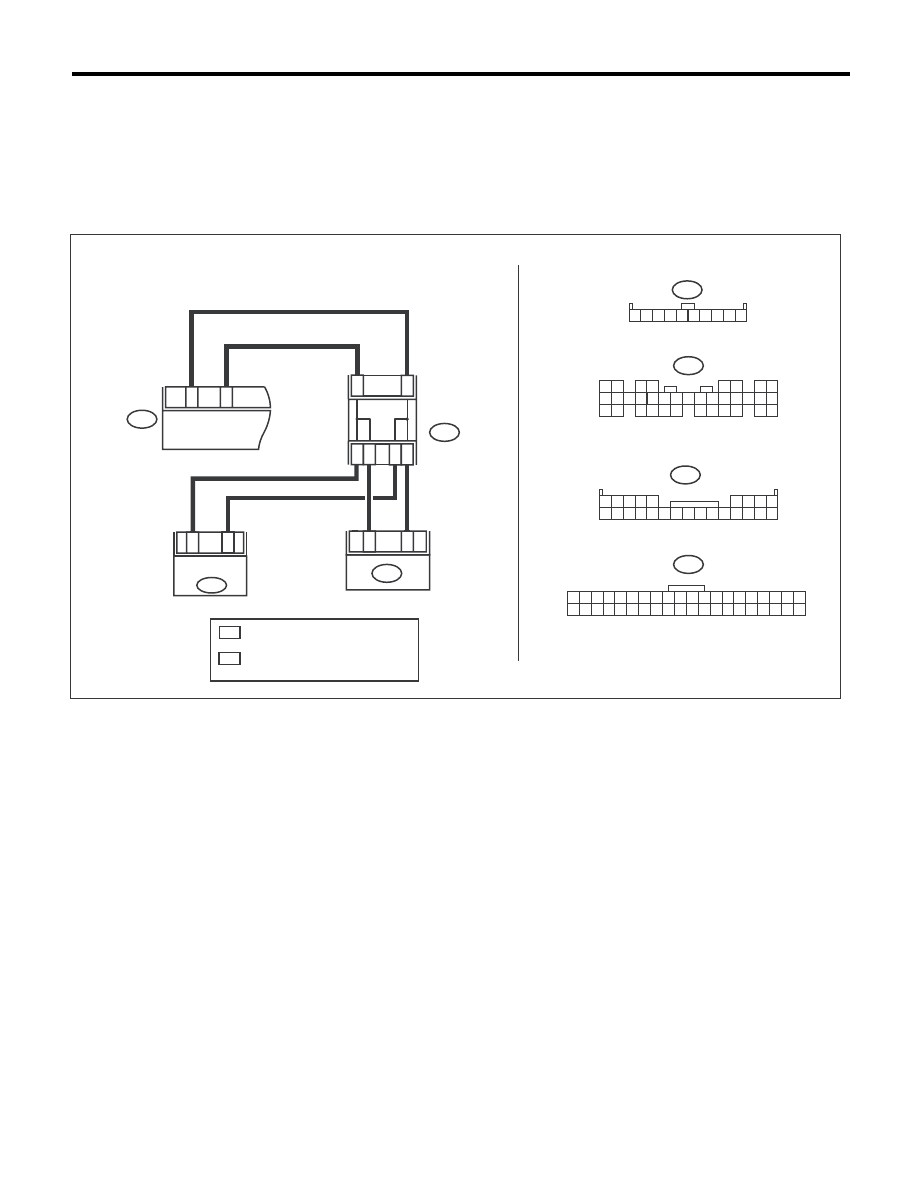

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

СОЕДИНИТЕЛЬНЫЙ
РАЗЪЕМ

ЦЕНТРАЛЬНЫЙ

БЛОК УПРАВЛЕНИЯ

КОМБИНАЦИЯ ПРИБОРОВ

SL-00709

A1

A9

i84

A:

i 77

27

i10

26

B419

4

5

БЛОК УПРАВЛЕНИЯ

ДОСТУПОМ

*

1

*

1

*

2

*

2

A:

i84

1 2

3 4

5 6

7 8

9 10 11 12

14 15 16 17 18 19 20 21 22 23

24 25

26 27 28 29

30 31 32 33

34 35

13

i10

B419

3 4

9

8

2

1

10 11 12 13 14 15 16 17 18 19 20 21 22 23 24

5

6 7

*

2

*

1

*

1

*

2

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20

21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40

i77

1 2 3 4 5 6 7 8 9 10

: ПРОИЗВОЛЬНЫЕ НОМЕРА КЛЕММ
  ИЗ 1, 2, 3, 4 И 5

: ПРОИЗВОЛЬНЫЕ НОМЕРА КЛЕММ
  ИЗ 6, 7, 8, 9 И 10

KPS(diag)-95

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА ДИСТАНЦИОННОГО ДОСТУПА С СИСТЕМОЙ ЗАПУСКА/ОСТАНОВКИ ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ (ДИАГНОСТИКА)

ПРИМЕЧАНИЕ:
Если неисправность не устранена путем замены комбинации приборов, замените блок управления
доступом. <См. SL-83, СНЯТИЕ, Блок управления доступом.>

AL:КДН P1571 НЕСОВМЕСТИМОСТЬ ОПОРНОГО КОДА

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Несовместимость опорного кода в блоке идентификатора кода и блоке управления
ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
Двигатель не запускается.

Шаг

Проверка

Да

Нет

1

СЧИТЫВАНИЕ КДН.
Считайте КДН блока управления доступом с дисп-
лея Subaru Select Monitor.

Зафиксирован ли в
прошлом КДН B2017?

Проверьте жгут прово-
дов на разрыв цепи или
короткое замыкание, а
также проверьте на-
дежность подсоедине-
ния разъемов.

Переходите к ша-
гу 2.

2

ПРОВЕРКА ЖГУТА ПРОВОДОВ.
1) Отсоедините разъемы комбинации приборов,
центрального блока управления и блока управле-
ния доступом.
2) Измерьте напряжение между разъемами и мас-
сой кузова при помощи тестера.

Разъемы и клеммы

(i84) № 1 (+) — Масса кузова (–):
(i84) № 9 (+) — Масса кузова (–):

Составляет ли вели-
чина напряжения 4 В
или более?

Устраните короткое за-
мыкание в жгуте прово-
дов или замените его на
новый.

Переходите к ша-
гу 3.

3

ПРОВЕРКА ЖГУТА ПРОВОДОВ.
Проверьте проводимость между разъемами и мас-
сой кузова при помощи тестера.

Разъемы и клеммы

(i84) № 1 — Масса кузова:
(i84) № 9 — Масса кузова:

Проводимость есть?

Устраните короткое за-
мыкание в жгуте прово-
дов или замените его на
новый.

Переходите к ша-
гу 4.

4

ПРОВЕРКА ЖГУТА ПРОВОДОВ.
Измерьте напряжение между разъемами и массой
кузова при помощи тестера.

Разъемы и клеммы

(B419) № 1 (+) — Масса кузова (–):
(B280) № 6 (+) — Масса кузова (–):
(B281) № 2 (+) — Масса кузова (–):
(i10) № 2 (+) — Масса кузова (–):

Составляет ли вели-
чина напряжения 10 В
или более?

Переходите к шагу 5.

Проверьте пре-
дохранитель, уст-
раните разрыв
цепи в жгуте про-
водов или заме-
ните жгут прово-
дов.

5

ПРОВЕРКА КОМБИНАЦИИ ПРИБОРОВ.
Имея при себе ключ дистанционного доступа, про-
верьте, отображается ли на комбинации приборов
предупреждающее сообщение при нажатии кнопки
запуска/остановки двигателя.

Отображается ли
предупреждающее
сообщение?

Переходите к шагу 6.

Замените комби-
нацию приборов.
<См. IDI-14, СНЯ-
ТИЕ, Комбинация
приборов.>

6

СЧИТЫВАНИЕ КДН.
1) Выполните процедуру очистки памяти при по-
мощи Subaru Select Monitor.
2) Считайте КДН для блока управления доступом.

Отображается ли
КДН B2017?

Замените блок управ-
ления системы доступа.
<См. SL-83, СНЯТИЕ,
Блок управления досту-
пом.>

Система исправ-
на.

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ДВИГАТЕЛЯ.
Выполните процедуру регистрации блока
управления двигателем. Сверьтесь с фай-
лом справки к приложению для ПК Subaru
Select Monitor.

Завершена ли регистра-
ция двигателя?

Система исправ-
на.

Замените блок управления
двигателем и блок иденти-
фикатора кода. <См.
FU(H4DOTC)-44, СНЯТИЕ,
Блок управления двигате-
лем (ECM).> <См. SL-84,
СНЯТИЕ, Блок идентифи-
катора кода.>
