Subaru Impreza (2008 год). Руководство - часть 819
KPS(diag)-76

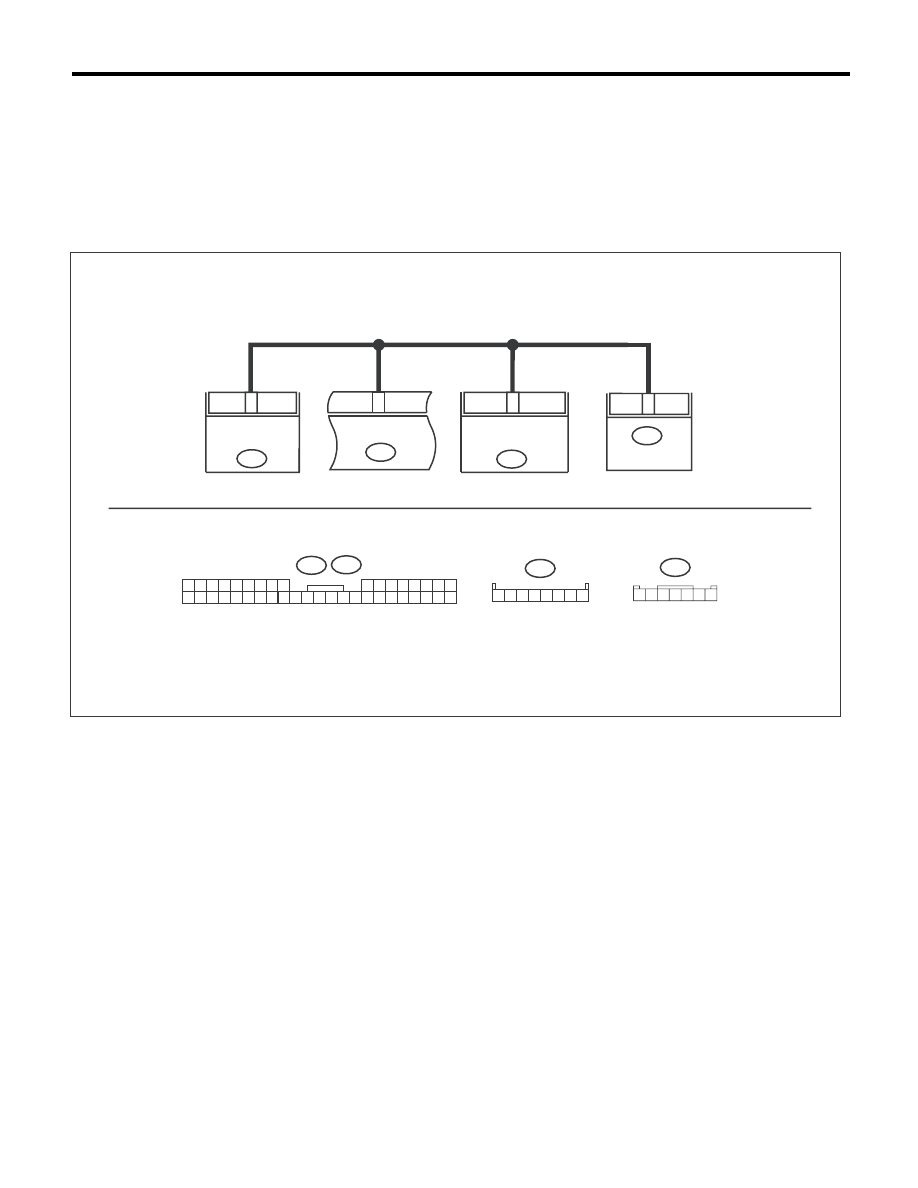

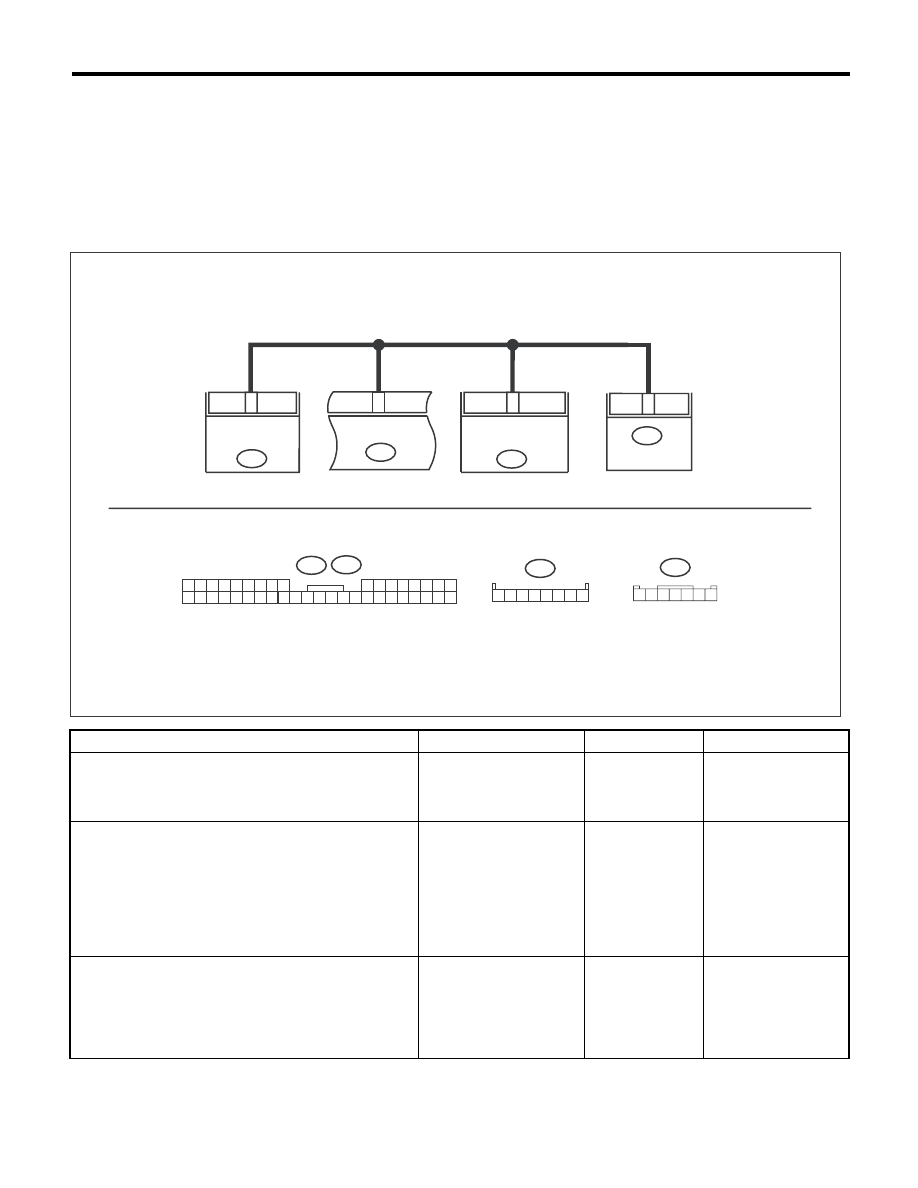

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)
СИСТЕМА ДИСТАНЦИОННОГО ДОСТУПА С СИСТЕМОЙ ЗАПУСКА/ОСТАНОВКИ ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ (ДИАГНОСТИКА)
4
ПРОВЕРКА БЛОКА УПРАВЛЕНИЯ СЛИЧЕНИЕМ.
1) Подсоедините разъем блока управления элект-
ропитанием.
2) Отсоедините разъем блока управления сличе-
нием и разъем блока идентификатора кода.
3) Проверьте проводимость в цепи между разъ-
емом блока управления сличением и разъемом
блока идентификатора кода.
Разъемы и клеммы
(B421) № 10 — (B422) № 3:
Проводимость есть?
Устраните разрыв
цепи в жгуте прово-
дов или замените его
на новый.
5
ПРОВЕРКА БЛОКА УПРАВЛЕНИЯ СЛИЧЕНИЕМ.
Проверьте проводимость в цепи между разъемом
блока управления сличением и массой кузова при
помощи тестера.
Разъемы и клеммы
(B421) № 10 — Масса кузова:
Проводимость есть?
Устраните корот-
кое замыкание в
жгуте проводов
или замените его
на новый.
6
ПРОВЕРКА БЛОКА УПРАВЛЕНИЯ СЛИЧЕНИЕМ.
1) Отсоедините разъем блока управления сличе-
нием и разъем блока управления замком блокиров-
ки рулевой колонки.
2) Проверьте проводимость в цепи между разъ-
емом блока управления сличением и разъемом
блока управления замком блокировки рулевой ко-
лонки при помощи тестера.
Разъемы и клеммы
(B421) № 10 — (B424) № 5:
Проводимость есть?
Устраните разрыв
цепи в жгуте прово-
дов или замените его
на новый.
7
ПРОВЕРКА ЖГУТА ПРОВОДОВ.
Проверьте проводимость в цепи между разъемом
блока управления замком блокировки рулевой ко-
лонки и массой кузова при помощи тестера.
Разъемы и клеммы
(B424) № 5 — Масса кузова:
Проводимость есть?
Устраните корот-
кое замыкание в
жгуте проводов
или замените его
на новый.
8
ПРОВЕРКА БЛОКА УПРАВЛЕНИЯ СЛИЧЕНИЕМ.
1) Подсоедините разъем блока управления за-
мком блокировки рулевой колонки.
2) Отсоедините разъем блока управления сличе-
нием и разъем блока управления электропитанием.
3) Проверьте проводимость в цепи между разъ-
емом блока управления сличением и разъемом
блока управления электропитанием при помощи
тестера.
Разъемы и клеммы
(B421) № 10 — (B420) № 30:
Проводимость есть?
Устраните разрыв
цепи в жгуте прово-
дов или замените его
на новый.
9
ПРОВЕРКА ЖГУТА ПРОВОДОВ.
Проверьте проводимость в цепи между разъемом
блока управления электропитанием и массой кузо-
ва при помощи тестера.
Разъемы и клеммы
(B420) № 30 — Масса кузова:
Проводимость есть?
Устраните корот-
кое замыкание в
жгуте проводов
или замените его
на новый.
Замените блок уп-
равления сличени-
ем. <См. SL-82, СНЯ-
ТИЕ, Блок управле-
ния сличением.>
Шаг
Проверка
Да
Нет
