Subaru Impreza (2008 год). Руководство - часть 806
KPS(diag)-24

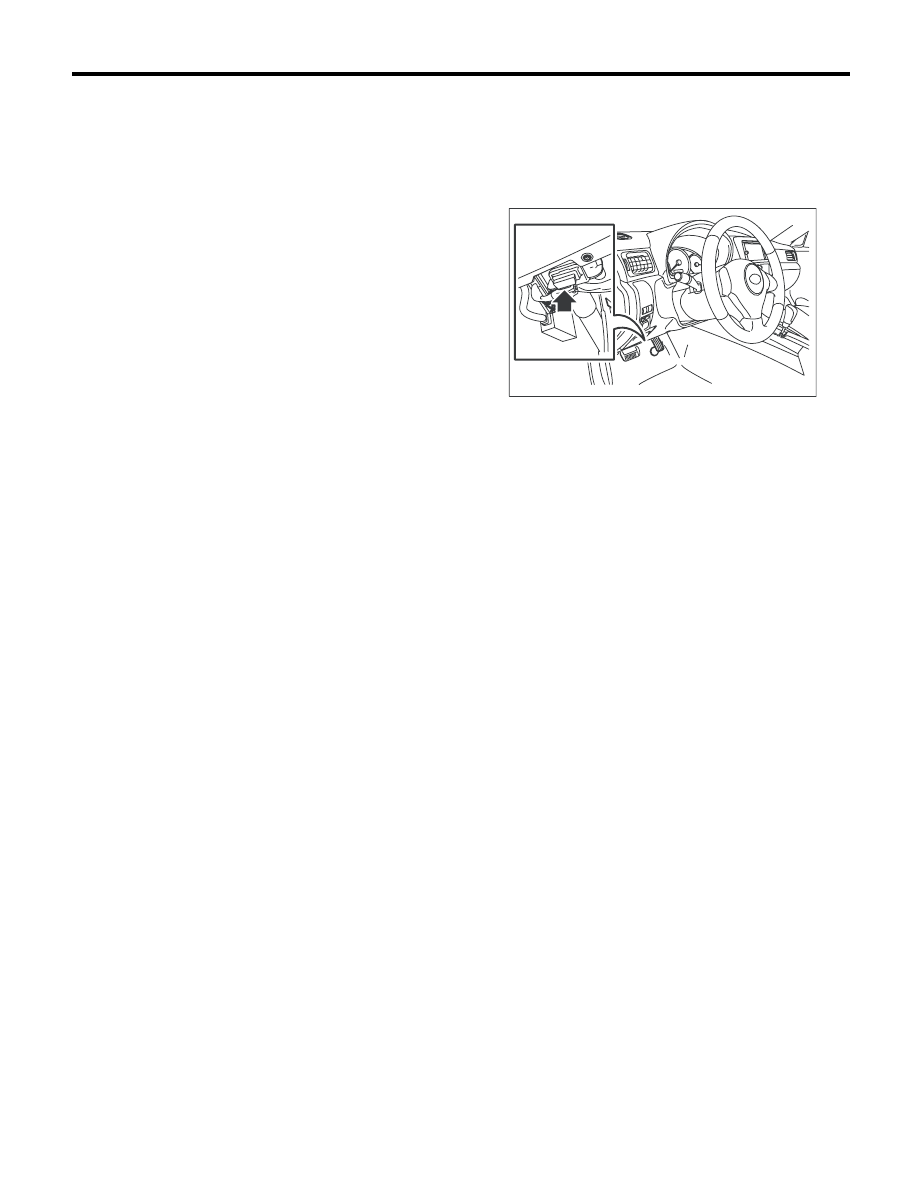

Subaru Select Monitor
СИСТЕМА ДИСТАНЦИОННОГО ДОСТУПА С СИСТЕМОЙ ЗАПУСКА/ОСТАНОВКИ ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ (ДИАГНОСТИКА)
2. Блок управления электропитанием
Позиции, отобра-
жаемые на дисп-
лее
Единицы измерения
Содержание
Примечание
Push button start
SW 1
ON/OFF
(ВКЛ/ВЫКЛ)
Величина входного сигнала
ON (ВКЛ) при нажатии кнопки запуска/останов-
ки двигателя
Push button start
SW 2
ON/OFF
(ВКЛ/ВЫКЛ)
Величина входного сигнала
ON (ВКЛ) при нажатии кнопки запуска/останов-
ки двигателя
Stop lamp SW
ON/OFF
(ВКЛ/ВЫКЛ)
Величина входного сигнала
ON (ВКЛ), когда нажата педаль тормоза
Steering unlock
SW
ON/OFF
(ВКЛ/ВЫКЛ)
Величина входного сигнала
OFF (ВЫКЛ), когда рулевая колонка заблокиро-
вана замком блокировки
Shift P signal
ON/OFF
(ВКЛ/ВЫКЛ)
Величина входного сигнала
ON (ВКЛ), когда рычаг селектора находится в
положении “P”
Neutral SW/Clutch
SW
ON/OFF
(ВКЛ/ВЫКЛ)
Величина выходного сигнала
ON (ВКЛ), когда рычаг селектора находится в
положении “P” или “N”
IGN2 relay monitor
(drive output)
ON/OFF
(ВКЛ/ВЫКЛ)
Величина выходного сигнала
ON (ВКЛ), когда подается выходной сигнал воз-
буждения реле зажигания 2 (кнопка запуска/ос-
тановки двигателя)
IGN1 relay monitor
(drive output)
ON/OFF
(ВКЛ/ВЫКЛ)
Величина выходного сигнала
ON (ВКЛ), когда подается выходной сигнал воз-
буждения реле зажигания 1 (кнопка запуска/ос-
тановки двигателя)
ACC relay monitor
ON/OFF
(ВКЛ/ВЫКЛ)
Величина выходного сигнала
ON (ВКЛ), когда подается выходной сигнал воз-
буждения реле вспомогательного оборудования
(кнопка запуска/остановки двигателя)
IGN2 relay monitor
(coil voltage)
ON/OFF
(ВКЛ/ВЫКЛ)
Величина выходного сигнала
ON (ВКЛ), когда подается выходной сигнал воз-
буждения реле зажигания 2 (кнопка запуска/ос-
тановки двигателя)
IGN1 relay monitor
(coil voltage)
ON/OFF
(ВКЛ/ВЫКЛ)
ON, когда подается выходной
сигнал возбуждения реле за-
жигания 1 (кнопка запуска/ос-
тановки двигателя)
ON (ВКЛ), когда подается выходной сигнал воз-
буждения реле зажигания 1 (кнопка запуска/ос-
тановки двигателя)
IGN latch monitor
ON/OFF
(ВКЛ/ВЫКЛ)
Величина выходного сигнала
ON (ВКЛ), когда подается выходной сигнал воз-
буждения реле зажигания 2 (кнопка запуска/ос-
тановки двигателя)
STSW signal
monitor
ON/OFF
(ВКЛ/ВЫКЛ)
Величина выходного сигнала
ON (ВКЛ), когда нажимается педаль тормоза и
кнопка запуска/остановки двигателя
ACCR signal
ON/OFF
(ВКЛ/ВЫКЛ)
Величина входного сигнала
ON (ВКЛ), когда подается выходной сигнал воз-
буждения реле стартера
Vehicle speed
signal
Автомобиль движет-
ся/Автомобиль оста-
новлен
Величина входного сигнала
Автомобиль движется, когда подается входной
сигнал скорости автомобиля
Engine Speed
Вращается/Не вра-
щается
Величина входного сигнала
Вращается, когда двигатель работает
Power supply
status
Состояние
ОТКЛЮЧЕНИЯ
ВСЕХ ЦЕПЕЙ
Величина выходного сигнала
Отображается, когда реле зажигания 1 (кнопка
запуска/остановки двигателя), реле зажигания
2 (кнопка запуска/остановки двигателя) и реле
вспомогательного оборудования выключены
Состояние включения
реле вспомогательно-
го оборудования
Величина выходного сигнала
Отображается, когда включено электропитание
вспомогательного оборудования
Состояние включе-
ния реле зажигания 1
Величина выходного сигнала Отображается, когда зажигание включено (ON)
Состояние включе-
ния реле зажигания 2
Величина выходного сигнала Отображается, когда зажигание включено (ON)
Состояние выключа-
теля стоп-сигналов
Величина выходного сигнала
Отображается при нажатии кнопки запуска/ос-
тановки двигателя без нажатия педали тормоза
