LAN(diag)-6
Общие сведения

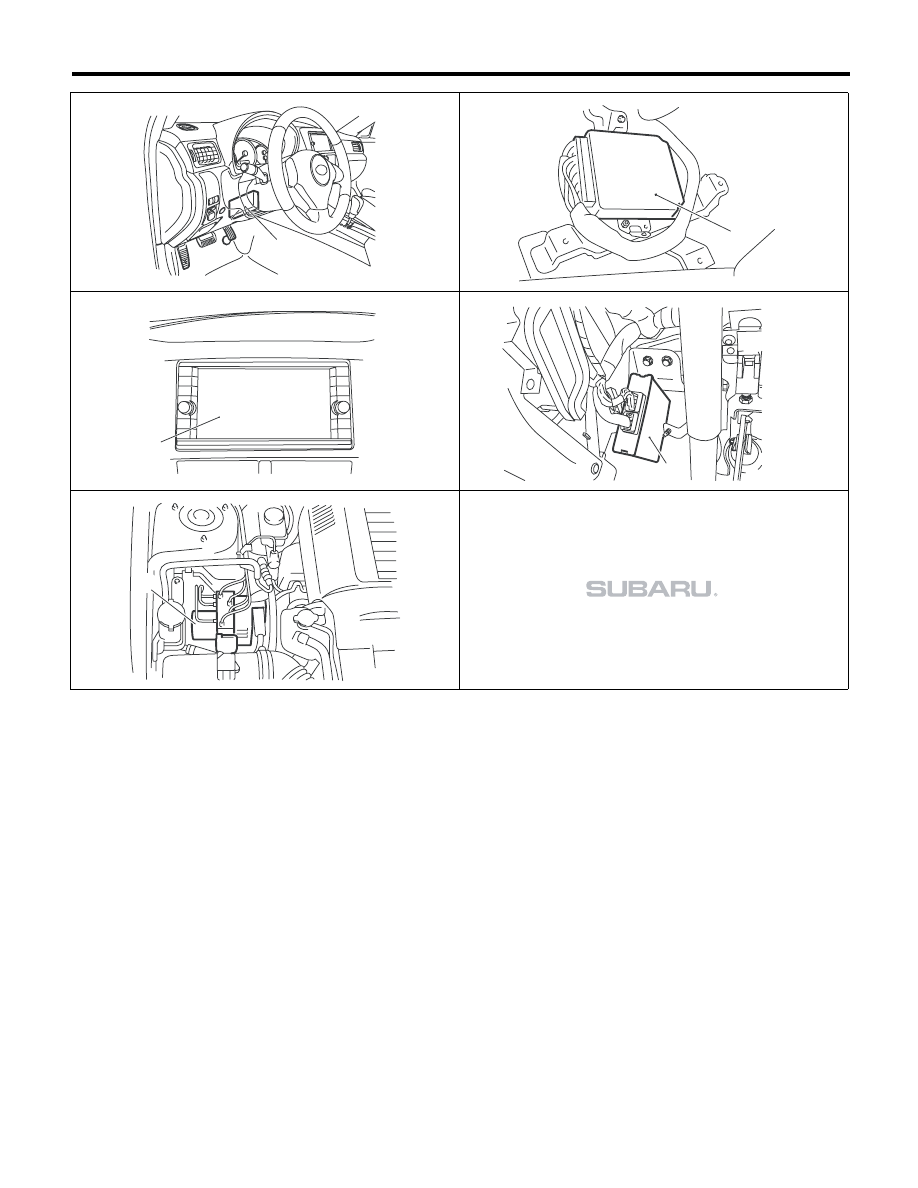

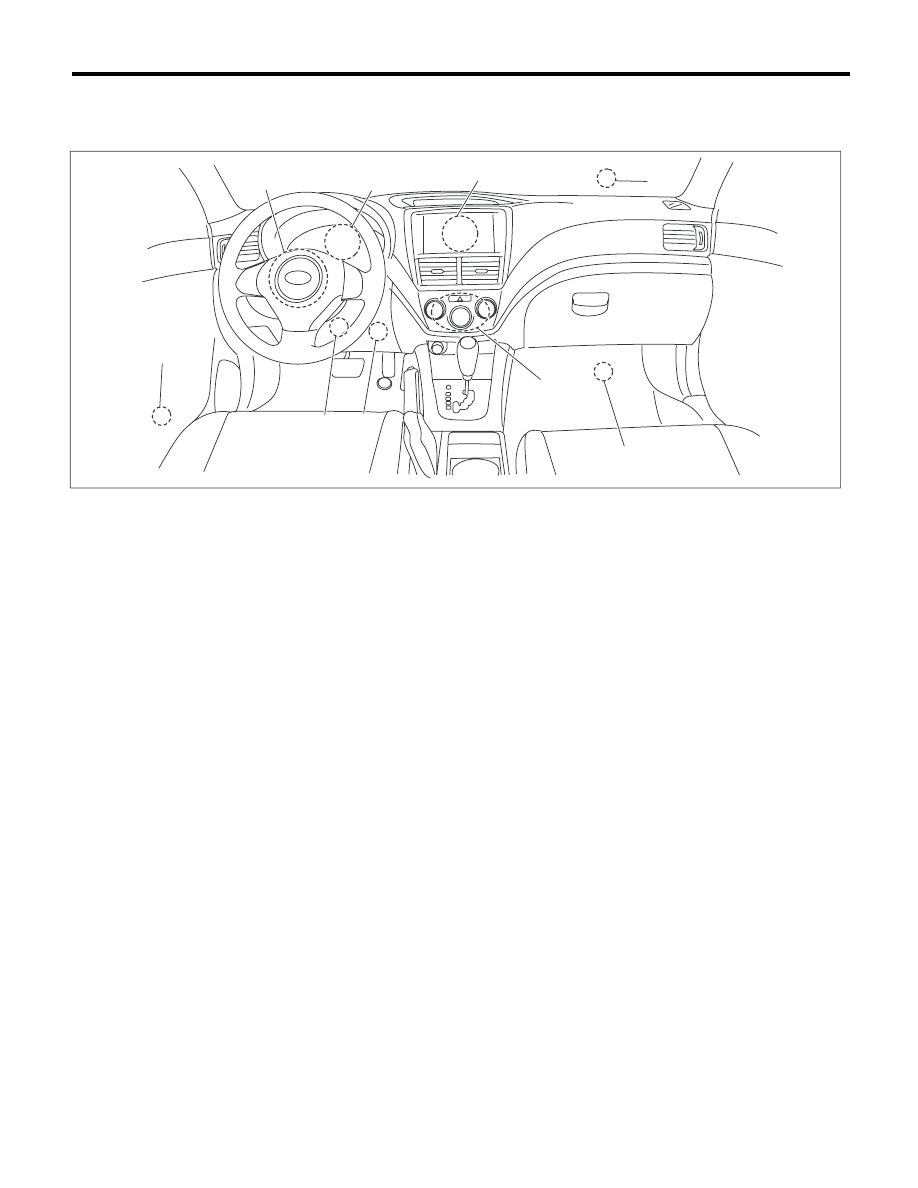

СИСТЕМА LAN (ДИАГНОСТИКА)
3. Общие сведения
A: ОСТОРОЖНО
1. ДОПОЛНИТЕЛЬНАЯ
СДЕРЖИВАЮЩАЯ СИСТЕМА —
ПОДУШКИ БЕЗОПАСНОСТИ
Жгут проводов системы подушек безопасности
протянут в непосредственной близости от цен-
трального блока управления и витой пары.
ОСТОРОЖНО:
• Запрещается подключение электричес-
ких тестеров к жгутам проводов и разъемам
системы подушек безопасности.
• Соблюдайте осторожность, чтобы не пов-
редить жгут проводов системы подушек бе-
зопасности во время обслуживания цент-
рального блока управления и системы LAN.
2. СИСТЕМА LAN
• Шина передачи данных сети LAN представ-
ляет собой витую пару. Будьте внимательны,
не шунтируйте или не расплетайте какую-либо
часть витой пары.
• Не допускайте образования зазоров между
высокоскоростной и низкоскоростной шиной
CAN (CAN High, CAN Low).
• Разница в длине шин передачи данных не
должна превышать 10 см (3,94 дюйма).
• Длина расплетенного участка возле разъема
не должна превышать 8 см (3,14 дюйма).
• Если характеристики линии из витой пары
изменятся, это может существенно снизить за-
щиту линии от шумов.
• При ремонте жгута проводов соединяйте про-
вода пайкой, обматывая их изоляционной лентой.
B: ПРОВЕРКА
Перед проведением диагностики проверьте
следующие узлы и детали, которые могут вы-
звать сбои в работе центрального блока управ-
ления.
1) Измерьте напряжение аккумулятора и про-
верьте плотность электролита.
Нормативное напряжение: 12 В или более
Удельная плотность электролита: Более
1,260
2) Проверьте состояние предохранителя.
Убедитесь, что сила тока, на который рассчи-
тан предохранитель, соответствует величине
настройки, и что предохранитель не перегорел.
(Обязательно проверьте также и предохрани-
тель цепи резервного электропитания.)
3) Проверьте состояние соединения жгута про-
водов и разъема.
4) Убедитесь в том, что параметры настройки
центрального блока управления соответствуют
оборудованию автомобиля. <См. LAN(diag)-25,
РЕГИСТРАЦИЯ ЦЕНТРАЛЬНОГО БЛОКА УП-
РАВЛЕНИЯ (НАСТРОЙКА ОБОРУДОВАНИЯ),

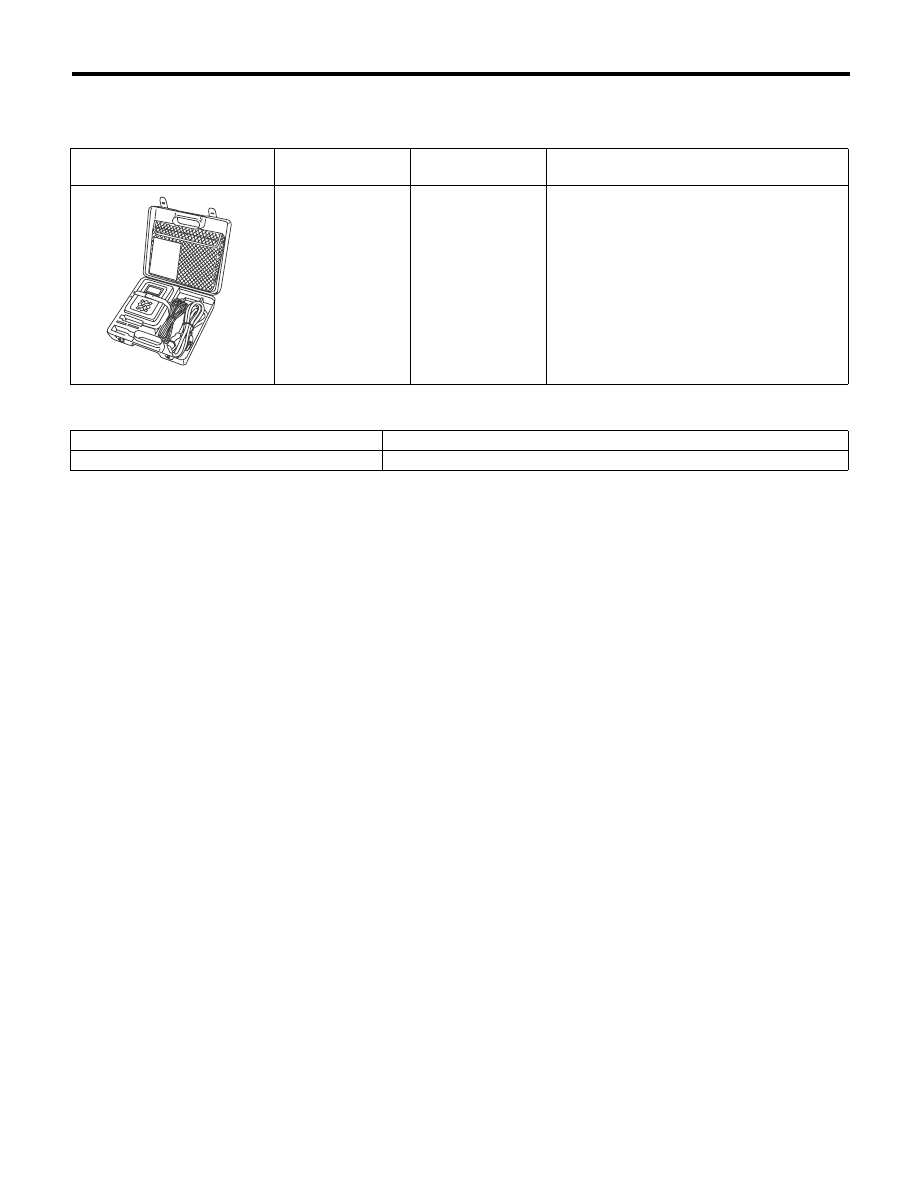

ПОРЯДОК РАБОТЫ, Subaru
Select Monitor.>
5) Убедитесь в том, что настройки, не соот-
ветствующие оборудованию автомобиля, не
заданы в настройках функций (пользователь-
ские настройки ECM) центрального блока уп-
равления.
<См. LAN(diag)-27, ЗАФИКСИРОВАННЫЕ ДАН-
НЫЕ, ПОРЯДОК РАБОТЫ, Subaru Select
Monitor.>
6) Убедитесь в том, что в заводских настрой-
ках параметров (“Factory initial setting”) цент-
рального блока управления задана настройка
“Market” (“Рынок”).
7) Убедитесь в том, что после перевода ключа
зажигания в положение ON лампа подсветки
выключателя зажигания не мигает.

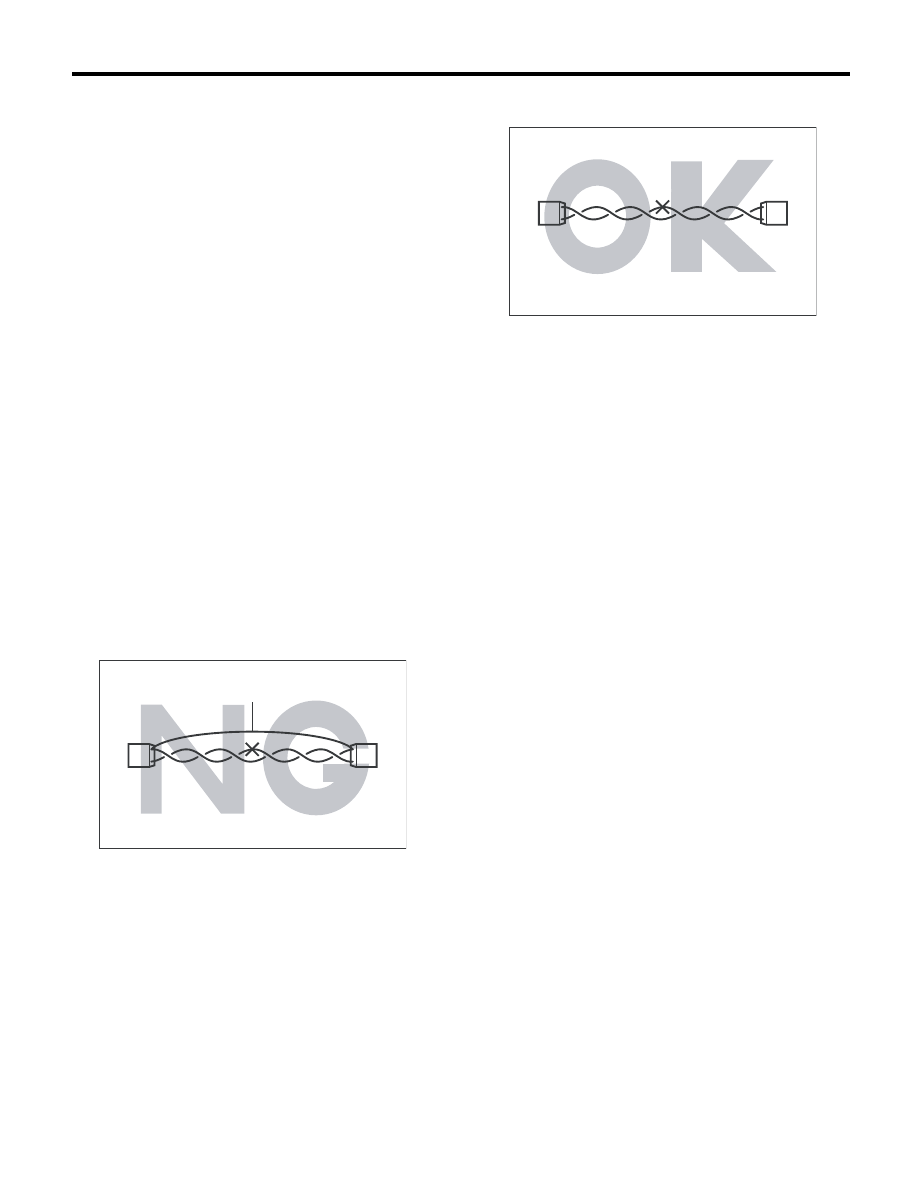

(A) Шунтирование соединения проводов
LAN00225
(A)
(A) Пайка и защита изоляционной лентой
LAN00224
(A)
