ВНЕШНИЕ ПАНЕЛИ КУЗОВА

1. Общие сведения

A: ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

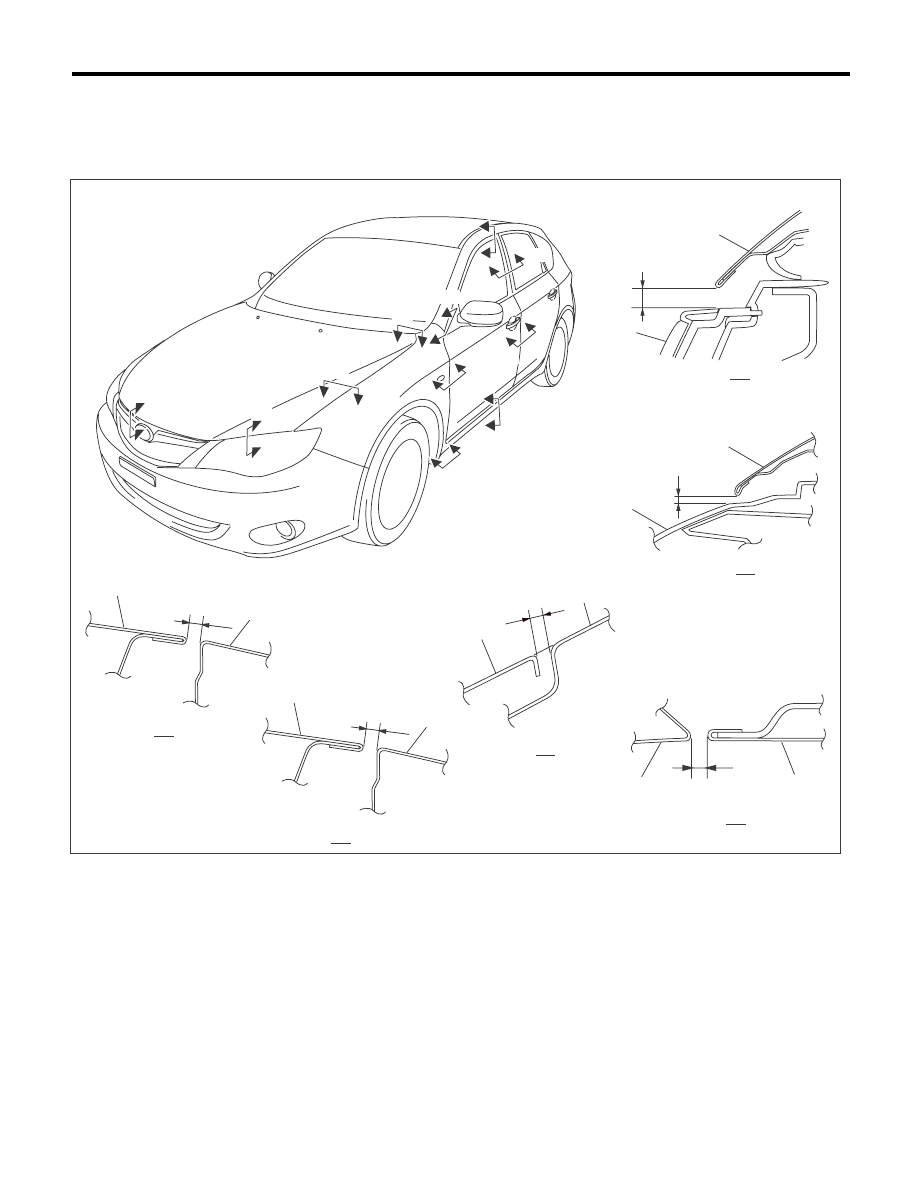

1. ПЕРЕДНЯЯ ЧАСТЬ КУЗОВА

EB-00366

(A)

(C)

(A)

(E)

(B)

(F)

(J)

(K)

(H)

(2)

(1)

(I)

(D)

(G)

(C)

(E)

(2)

(4)

(4)

(5)

(F)

(B)

(2)

(3)

(4)

(6)

(D)

(2)

(4)

EB-3

Общие сведения

ВНЕШНИЕ ПАНЕЛИ КУЗОВА

(1)

Решетка радиатора

(5)

Панель передней стойки

(9)

Рамка стекла задней двери

(2)

Панель капота

(6)

Панель передней двери

(10)

Панель порога

(3)

Фары

(7)

Панель крыши

(11)

Панель задней двери

(4)

Панель переднего крыла

(8)

Рамка стекла передней двери





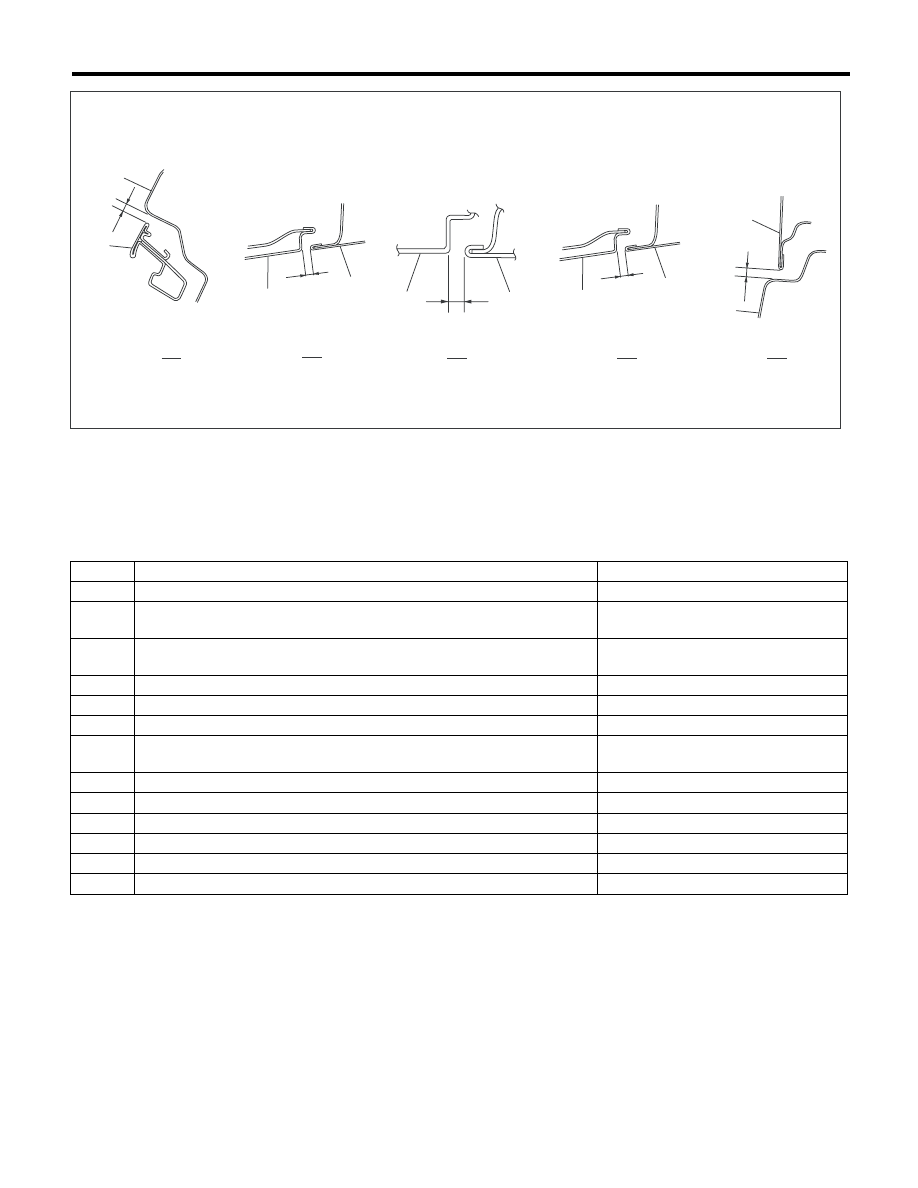

Разрез

Деталь

Нормативное значение

(A)

От панели капота до передней решетки радиатора

6,0

±1,0 мм (0,23±0,04 дюйма)

(B)

От панели капота до фары

6,0

±1,0 мм (0,24±0,04 дюйма)

(C)

От панели капота до панели переднего крыла

3,5

±1,0 мм (0,14±0,04 дюйма)

(D)

От панели капота до панели переднего крыла (только в задней части) 4,8

+0,7

–1,0

 мм (0,14

+0,03

–0,04

 дюйма)

(E)

От панели переднего крыла до панели передней стойки

3,0

±1,0 мм (0,12±0,04 дюйма)

(F)

От панели переднего крыла до панели передней двери

4,0

±1,0 мм (0,16±0,04 дюйма)

(G)

От панели переднего крыла до панели порога

3,0

±1,0 мм (0,12±0,04 дюйма)

(H)

От панели крыши до рамки стекла передней двери

5,0

±1,0 мм (0,20±0,04 дюйма)

(I)

От рамки стекла передней двери до рамки стекла задней двери

5,5

±1,0 мм (0,22±0,04 дюйма)

(J)

От панели передней двери до панели задней двери

4,5

±1,0 мм (0,18±0,04 дюйма)

(K)

От панели передней двери до панели порога

6,0

±1,0 мм (0,23±0,04 дюйма)

EB-00367

(I)

(8)

(9)

(6)

(H)

(K)

(J)

(6)

(7)

(8)

(10)

(11)

(G)

(10)

(4)

EB-4

Общие сведения

ВНЕШНИЕ ПАНЕЛИ КУЗОВА

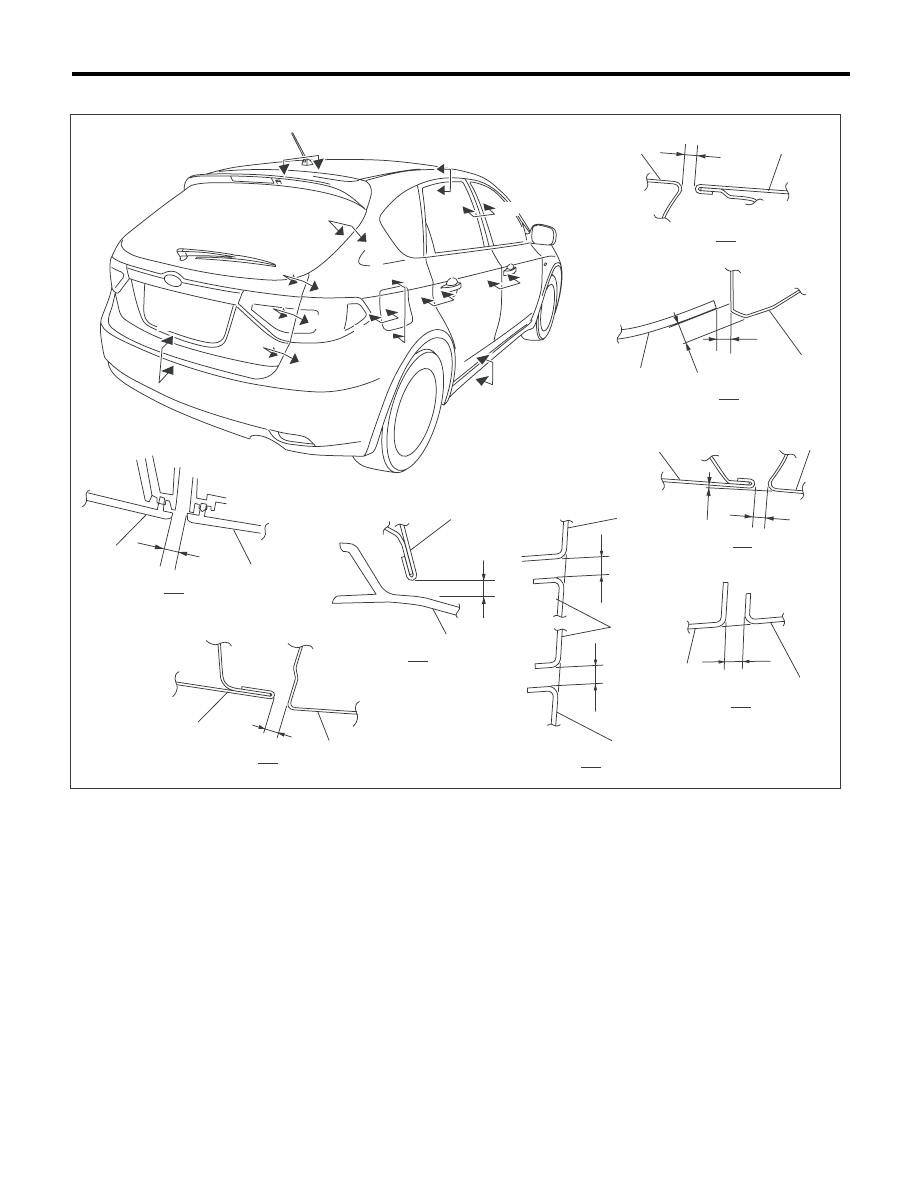

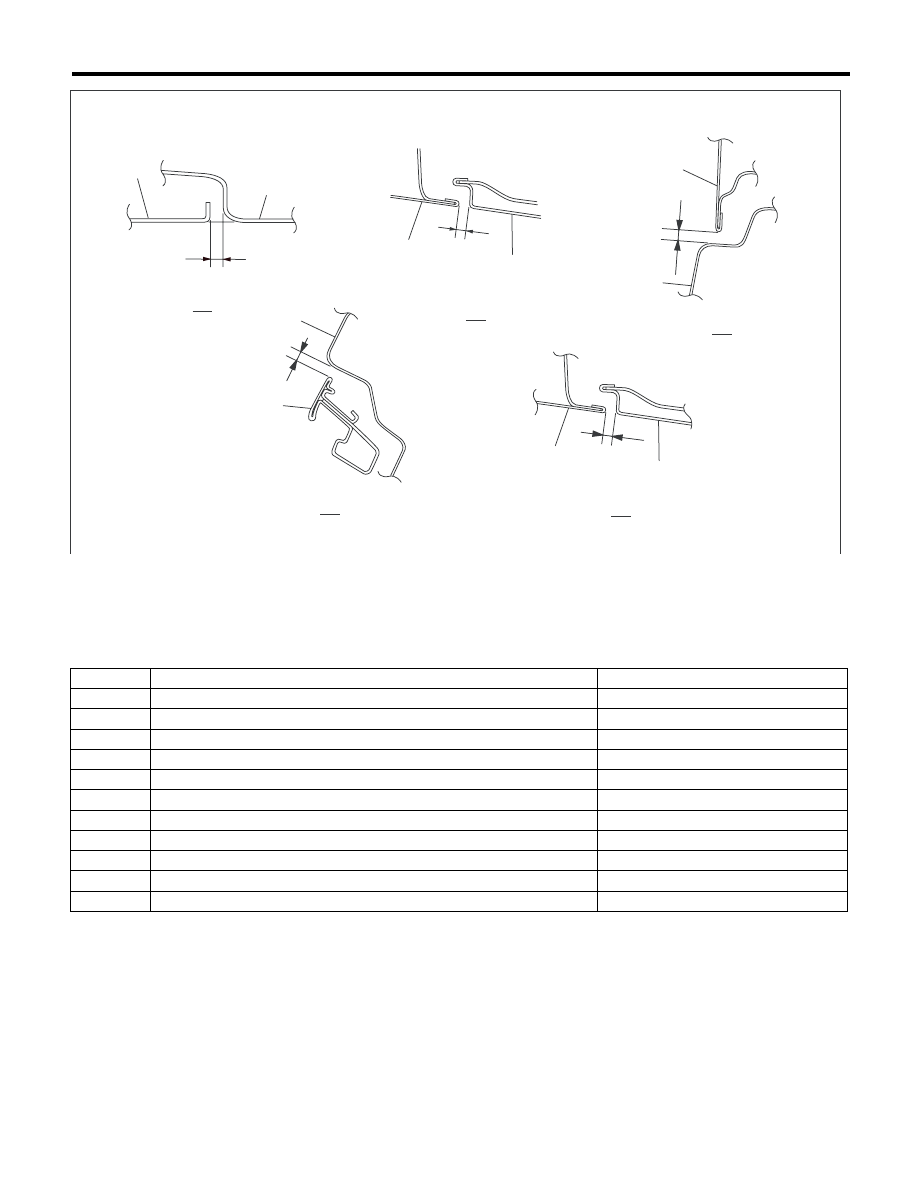

2. ЗАДНЯЯ ЧАСТЬ КУЗОВА

EB-00368

(A)

(B)

(1)

(2)

(4)

(F)

(E)

(D)

(I)

(M)

(B)

(A)

(K)

(L)

(G)

(H)

(E)

(2)

(7)

(F)

(D)

(4)

(G)

(4)

(8)

(H)

(3)

(6)

(5)

(4)

(2)

B1

B2

(C)

(J)

(C)

(2)

(4)

C1

C2

(4)

(8)

G2

G1

EB-5

Общие сведения

ВНЕШНИЕ ПАНЕЛИ КУЗОВА

(1)

Панель крыши

(6)

Задний комбинированный фонарь (11) Рамка стекла передней двери

(2)

Панель дверцы багажного отсека

(7)

Задний бампер

(12) Панель задней двери

(3)

Стекло дверцы багажного отсека

(8)

Лючок заправочной горловины

(13) Панель передней двери

(4)

Панель задней четверти

(9)

Панель крыши

(14) Панель порога

(5)

Задний габаритный фонарь

(10) Рамка стекла задней двери





Разрез

Деталь

Нормативное значение

(A)

От панели крыши до панели дверцы багажного отсека

6,0

+1,0

–0,5

 мм (0,23

+0,04

–0,02

 дюйма)

(B)

От стекла дверцы багажного отсека до панели задней четверти

B1: 5,0

±1,5 мм (0,20±0,06 дюйма)

B2: 6,7

±1,5 мм (0,26±0,06 дюйма)

(C)

От панели дверцы багажного отсека до панели задней четверти

C1: 4,6

±1,0 мм (0,18±0,04 дюйма)

C2: 0,5

±1,0 мм (0,02±0,04 дюйма)

(D)

От заднего комбинированного фонаря до заднего габаритного фонаря 5,0

±1,0 мм (0,20±0,04 дюйма)

(E)

От панели дверцы багажного отсека до заднего бампера

5,0

±1,0 мм (0,20±0,04 дюйма)

(F)

От панели дверцы багажного отсека до заднего бампера

8,0

±1,0 мм (0,31±0,04 дюйма)

(G)

От панели задней четверти до лючка заправочной горловины

G1: 3,5

±0,5 мм (0,14±0,06 дюйма)

G2: 4,0

±0,5 мм (0,18±0,06 дюйма)

(H)

От панели задней четверти до лючка заправочной горловины

3,5

±0,5 мм (0,14±0,02 дюйма)

(I)

От панели крыши до рамки стекла задней двери

5,0

±1,0 мм (0,20±0,04 дюйма)

(J)

От рамки стекла задней двери до рамки стекла передней двери

5,5

±1,0 мм (0,22±0,04 дюйма)

(K)

От панели задней двери до панели задней четверти

4,0

±1,0 мм (0,16±0,04 дюйма)

(L)

От панели передней двери до панели задней двери

4,5

±1,0 мм (0,18±0,04 дюйма)

(M)

От панели задней двери до панели порога

6,0

±1,0 мм (0,24±0,04 дюйма)
