Спойлер крыши

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

10.Спойлер крыши

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Снимите внутреннюю отделку дверцы ба-
гажного отсека. <См. EI-56, СНЯТИЕ, Внутрен-
няя отделка дверцы багажного отсека.>

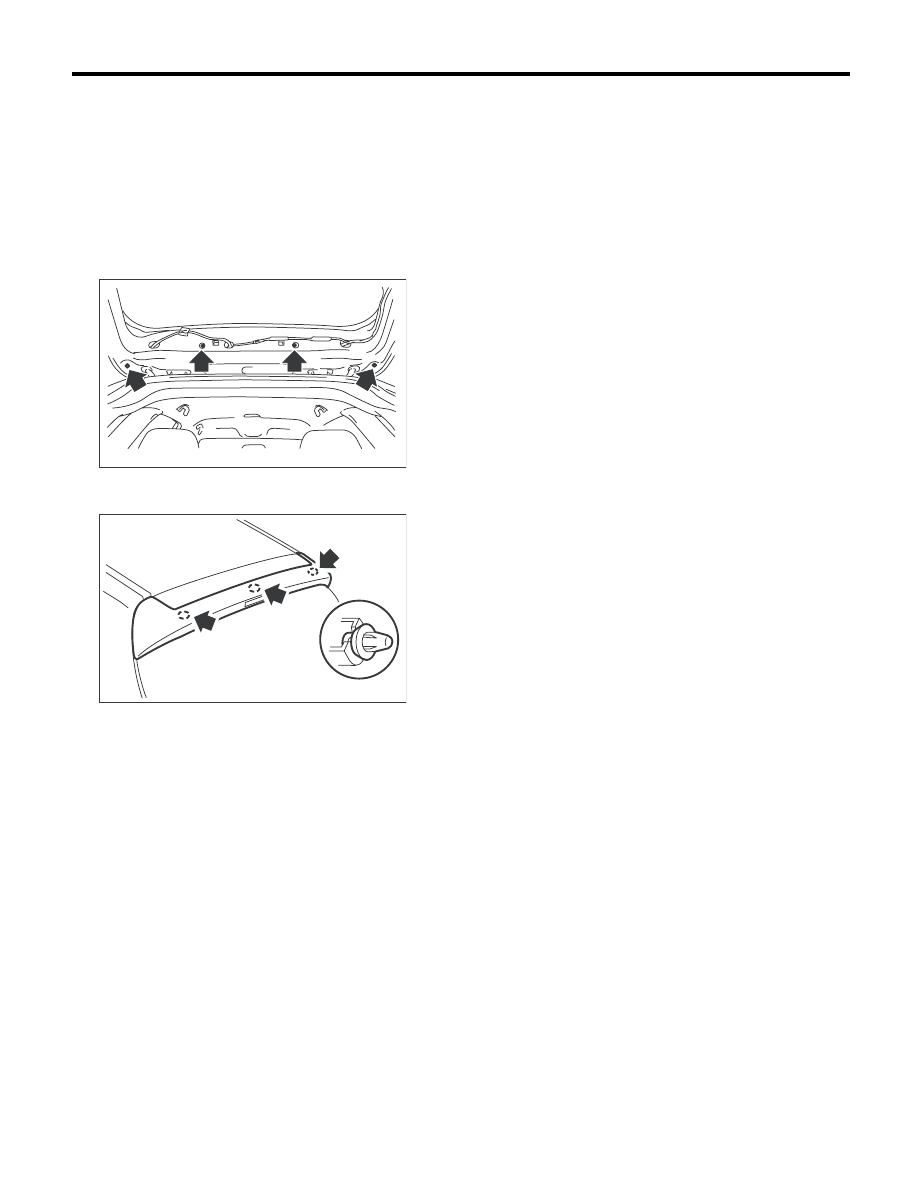

3) Отсоедините разъем верхнего стоп-сигнала
и шланг омывателя заднего стекла.
4) Отверните болт и гайку.

5) Снимите фиксаторы и снимите спойлер кры-
ши.

B: УСТАНОВКА

ОСТОРОЖНО:
Убедитесь в том, что проходная изолирую-
щая втулка жгута проводов надежно уста-
новлена.
Если установка не завершена, это может
стать причиной попадания воды.
Установка производится в порядке, обратном
порядку снятия.

Момент затяжки:

7,5 Нм (0,76 кгс-м, 5,5 фунт-сила-фут)

EI-01792

EI-01791

EI-37

Спойлер порога

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

11.Спойлер порога

A: СНЯТИЕ

Снимите фиксатор, а затем снимите спойлер порога.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

ПРИМЕЧАНИЕ:
Установку заднего фиксатора, удерживающе-
го спойлер порога, следует производить через
подкрылок.

(1)

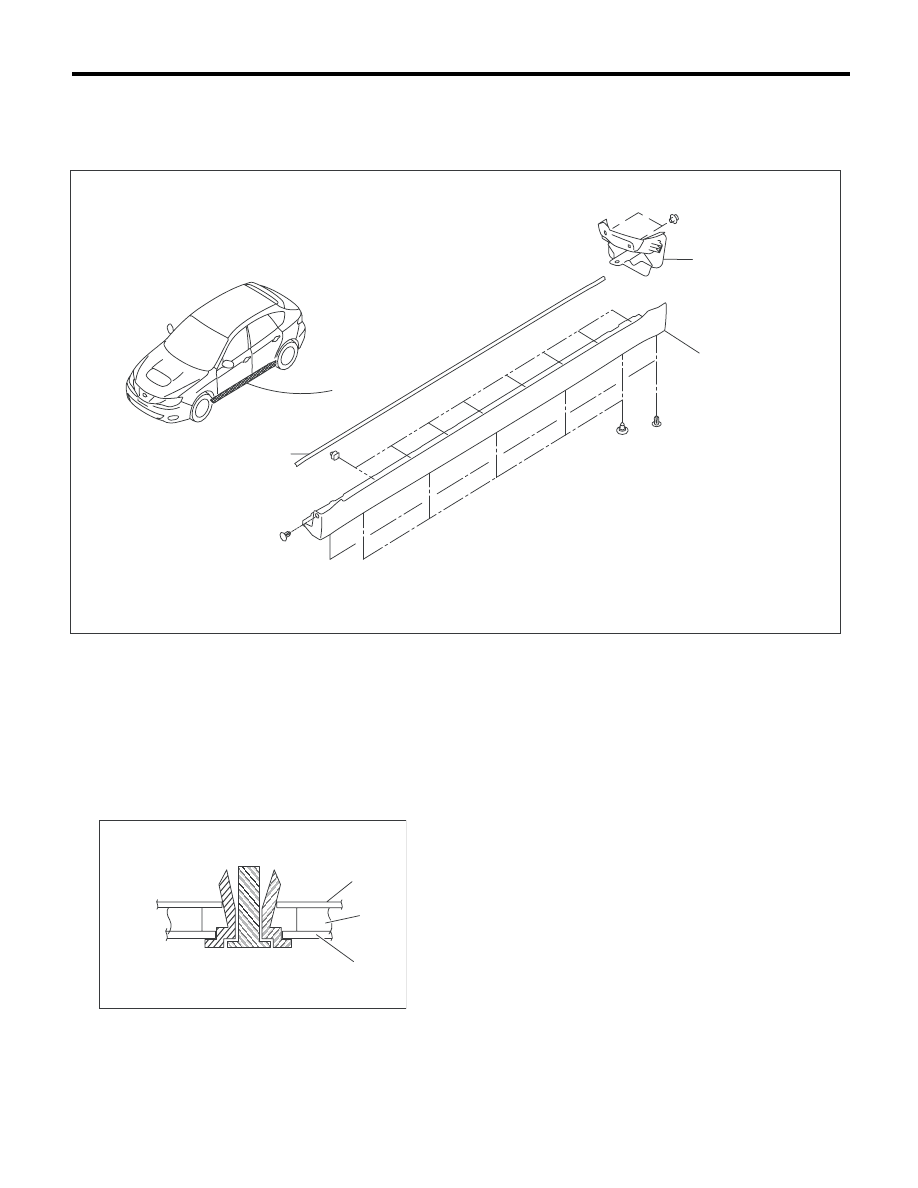

Спойлер порога

(2)

Прокладка

(3)

Подкрылок

(1)

(2)

(3)

EI-01952

(1) Кузов автомобиля

(2) Подкрылок

(3) Спойлер порога

EI-01918

(1)

(2)

(3)

EI-38

Молдинг крыши

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

12.Молдинг крыши

A: СНЯТИЕ

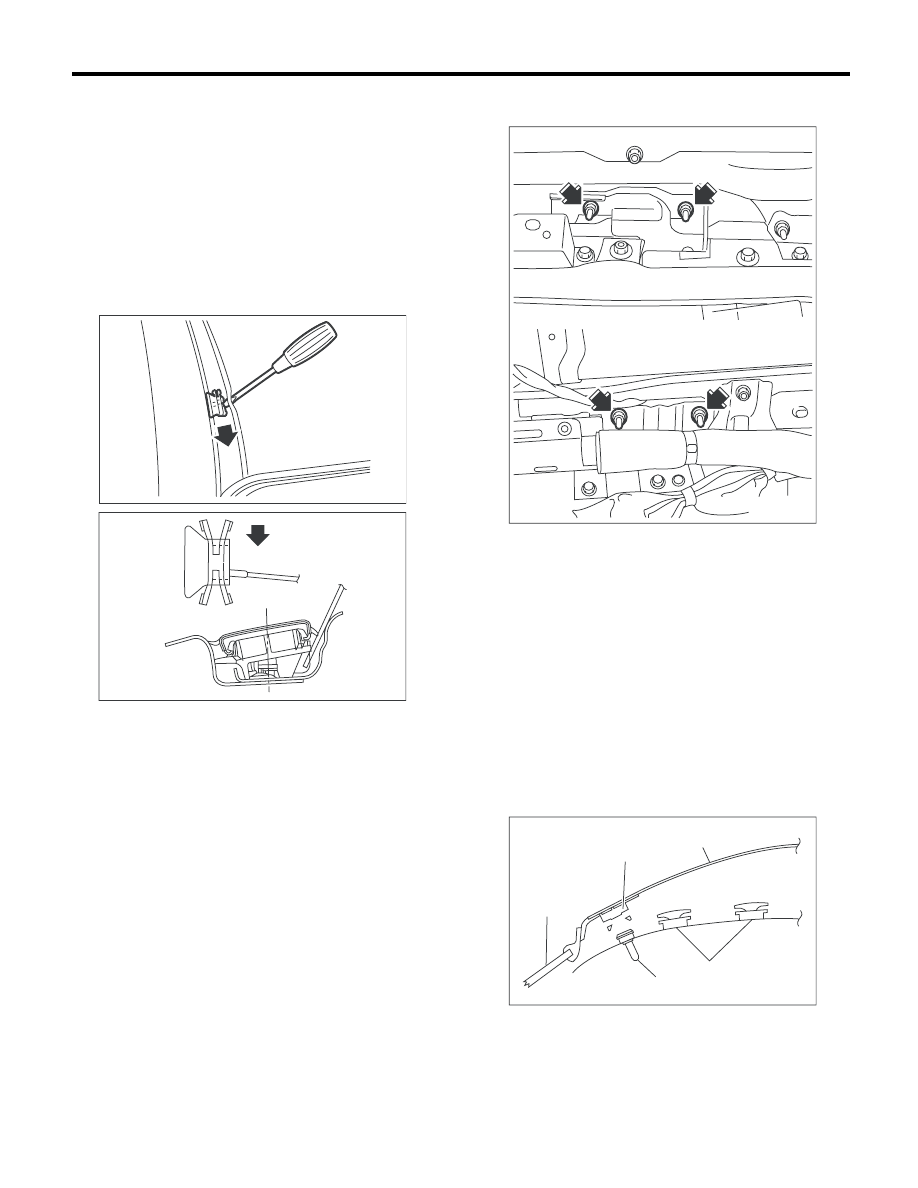

1) Отверните уголок молдинга крыши, и при по-
мощи отвертки с плоским жалом отведите
внутренний фиксатор в направлении стрелки,
чтобы снять его с основания со стороны кузова
автомобиля.
Правая сторона автомобиля: Отводите в на-
правлении передней части автомобиля
Левая сторона автомобиля: Отводите в на-
правлении задней части автомобиля

2) Потяните молдинг крыши вверх и снимите
его с кузова автомобиля.
3) Снимите внутреннюю отделку крыши. <См.
EI-55, СНЯТИЕ, Внутренняя отделка крышки.>

4) Отверните гайки и снимите кронштейн креп-
ления багажника крыши.

B: УСТАНОВКА

1) Установите кронштейн крепления багажни-
ка крыши.
Момент затяжки:

7,5 Нм (7,6 кгс-м, 5,5 фунт-сила-фут)

2) Снимите фиксаторы с молдинга крыши и ус-
тановите их на основания со стороны кузова
автомобиля.
ОСТОРОЖНО:
Всегда заменяйте фиксаторы, которые были
повреждены при снятии молдинга крыши.
3) Прижмите передний край молдинга крыши к
ветровому стеклу и вставьте передние устано-
вочные фиксаторы в заклепки на кузове авто-
мобиля.

4) Прижимая молдинг крыши сверху вниз, со-
едините молдинг крыши и фиксаторы.

EI-01565

EI-01380

(1) Ветровое стекло
(2) Установочный фиксатор
(3) Молдинг крыши
(4) Заклепка
(5) Скоба крепления

EI-00659

EI-01381

(2)

(1)

(4)

(5)

(3)

EI-39

Внутренняя отделка двери

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

13.Внутренняя отделка двери

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.

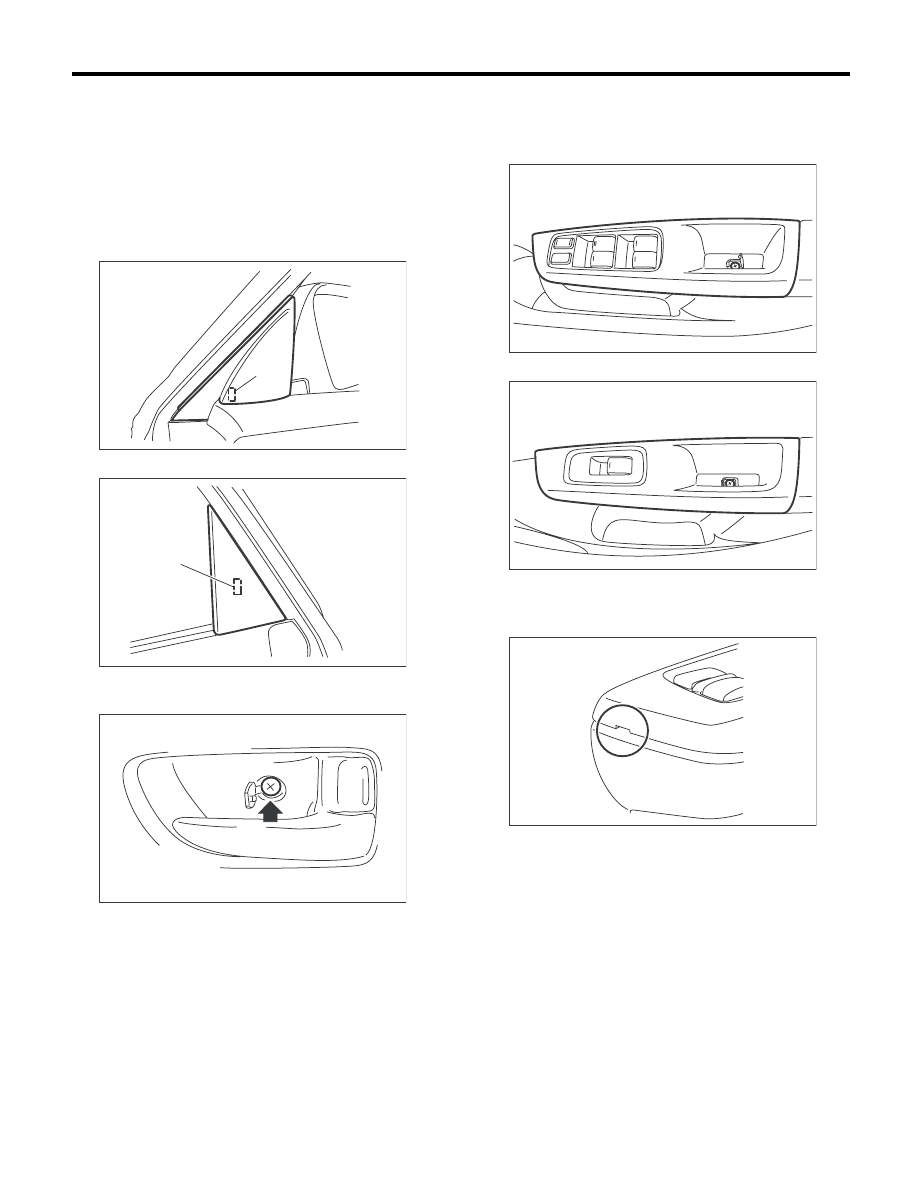

2) Снимите фиксатор (A) и отсоедините на-
кладку усилительной косынки.
• Передняя дверь
В моделях, оборудованных высокочастотным
динамиком, отсоедините разъем.

• Задняя дверь

3) Откройте накладку внутренней ручки двери
и отверните винт.

4) Снимите накладку и отверните винт, после
чего снимите узел блока кнопок управления
электростеклоподъемником.
• Передняя дверь

• Задняя дверь

ПРИМЕЧАНИЕ:
Высвободите участок с вырезом на торце пане-
ли переключателей.

EI-01912

(A)

EI-01913

(A)

EI-01794

GW-00636

GW-00652
