SL-76

Наружная антенна системы дистанционного доступа

ПРОТИВОУГОННАЯ СИСТЕМА И ЗАМКИ

26.Наружная антенна системы

дистанционного доступа

A: СНЯТИЕ

1. ПЕРЕДНЯЯ АНТЕННА

ОСТОРОЖНО:
Не отсоединяйте антенну от наружной руч-
ки передней двери.
Если замена необходима, замените весь
узел наружной ручки передней двери.

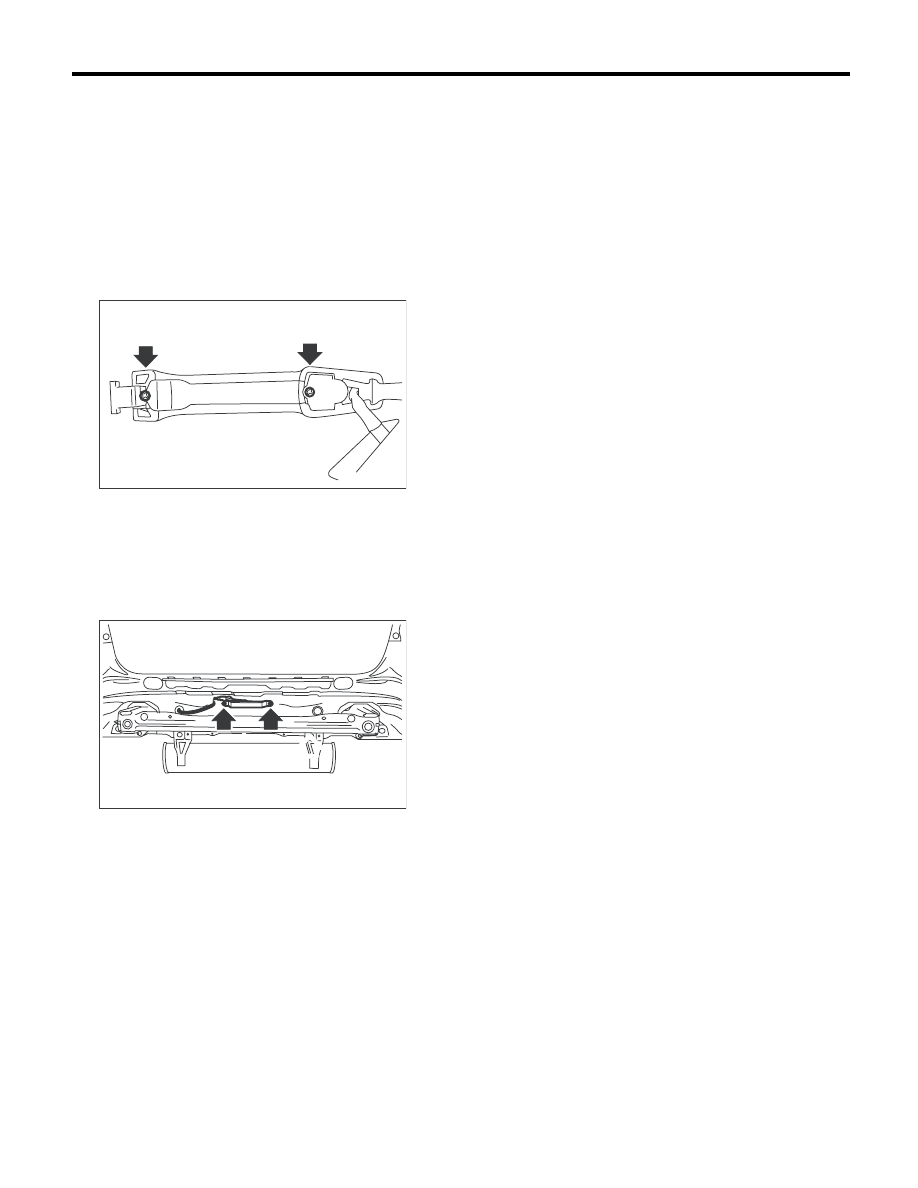

2. ЗАДНЯЯ АНТЕННА

1) Отсоедините провод массы от аккумулятора.
2) Снимите облицовку заднего бампера.
<См. EI-34, СНЯТИЕ, Задний бампер.>
3) Отсоедините разъем.
4) Отверните два винта и снимите антенну.

ОСТОРОЖНО:
• Не снимайте антенну, кроме случаев, ког-
да необходима ее замена. В противном слу-
чае, антенна будет ненадежно закреплена.
• При замене антенны не используйте пов-
торно уплотняющее кольцо винта. Всегда
используйте новое уплотняющее кольцо при
замене.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

C: ПРОВЕРКА

1) Для проверки диапазона подсоедините
Subaru Select Monitor и проведите настройку
функций блока управления сличением.
2) Отключите Subaru Select Monitor и убеди-
тесь, что замки дверей работают при нажатии
кнопки запирания/отпирания дверей.

SL-00751

SL-00752

SL-77

Кнопка запирания/отпирания дверей

ПРОТИВОУГОННАЯ СИСТЕМА И ЗАМКИ

27.Кнопка запирания/

отпирания дверей

A: ПРИМЕЧАНИЕ

ОСТОРОЖНО:
Кнопка запирания/отпирания дверей встро-
ена в переднюю наружную антенну системы
дистанционного доступа.
Не отсоединяйте антенну от наружной руч-
ки передней двери.
Если замена необходима, замените весь
узел наружной ручки передней двери.

SL-78

Задняя кнопка запирания дверей

ПРОТИВОУГОННАЯ СИСТЕМА И ЗАМКИ

28.Задняя кнопка запирания

дверей

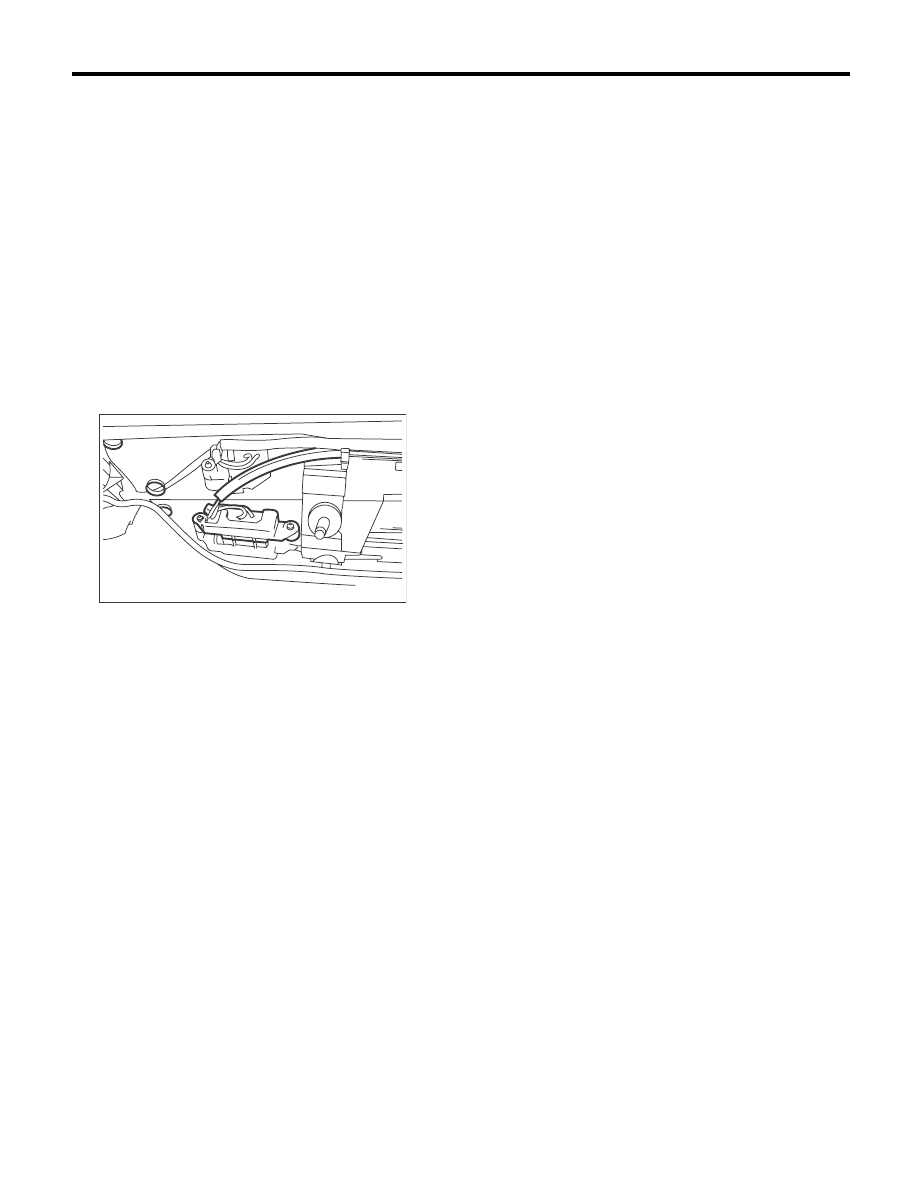

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Снимите внутреннюю отделку дверцы ба-
гажного отсека. <См. EI-56, СНЯТИЕ, Внутрен-
няя отделка дверцы багажного отсека.>
3) Снимите узел декоративной накладки двер-
цы багажного отсека.
<См. EI-59, СНЯТИЕ, Декоративная накладка
дверцы багажного отсека>
4) Отсоедините разъем задней кнопки запира-
ния дверей.
5) Снимите заднюю кнопу запирания дверей с
узла декоративной накладки дверцы багажно-
го отсека.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

ПРИМЕЧАНИЕ:
Убедитесь в нормальной работе системы дис-
танционного доступа.

C: ПРОВЕРКА

1) Выведите на дисплей Subaru Select Monitor
текущие данные.
2) Убедитесь в том, что при нажатии задней
кнопки запирания дверей показания на дисп-
лее изменяются.

SL-00753

SL-79

Генератор

ПРОТИВОУГОННАЯ СИСТЕМА И ЗАМКИ

29.Генератор

A: СНЯТИЕ

Снимите узел каркаса наружной ручки пере-
дней двери. <См. SL-53, СНЯТИЕ, Наружная
ручка передней двери.>

ОСТОРОЖНО:
Генератор встроен в узел каркаса наружной
ручки передней двери.
Не отсоединяйте генератор от узла каркаса
наружной ручки передней двери.
Если замена необходима, замените весь узел
каркаса наружной ручки передней двери.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

C: ПРОВЕРКА

1) Для проверки диапазона подсоедините
Subaru Select Monitor и проведите настройку
функций блока управления сличением.
2) Отключите Subaru Select Monitor и убеди-
тесь, что замки дверей работают при нажатии
кнопки запирания/отпирания дверей.
