SL-60

Кнопка открывания дверцы багажного отсека

ПРОТИВОУГОННАЯ СИСТЕМА И ЗАМКИ

12.Кнопка открывания

дверцы багажного отсека

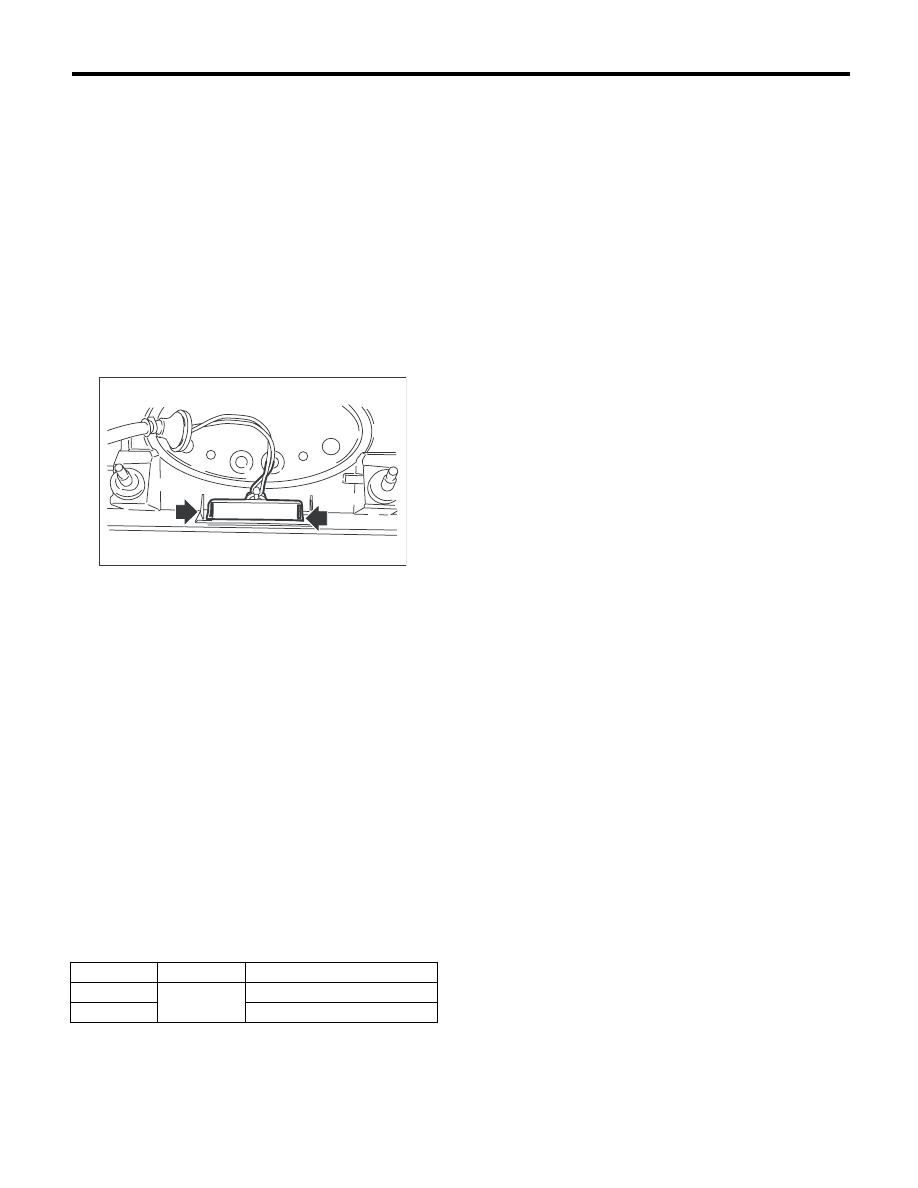

A: СНЯТИЕ

1) Снимите внутреннюю отделку дверцы ба-
гажного отсека. <См. EI-56, СНЯТИЕ, Внутрен-
няя отделка дверцы багажного отсека.>
2) Снимите декоративную накладку дверцы
багажного отсека. <См. EI-59, СНЯТИЕ, Деко-
ративная накладка дверцы багажного отсека>
3) Отсоедините разъем жгута проводов кнопки
открывания дверцы багажного отсека.
4) Отведя вниз крючок кнопки открывания
дверцы багажного отсека, снимите кнопку от-
крывания дверцы багажного отсека.

B: УСТАНОВКА

ОСТОРОЖНО:
Убедитесь в том, что проходная изолирую-
щая втулка жгута проводов надежно уста-
новлена.
Если установка не завершена, это может
стать причиной попадания воды.
Установка производится в порядке, обратном
порядку снятия.

ПРИМЕЧАНИЕ:
Убедитесь в том, что после установки узел за-
мка дверцы багажного отсека работает ис-
правно.

C: ПРОВЕРКА

1) Отсоедините разъем жгута проводов кнопки
открывания дверцы багажного отсека.
2) Проверьте проводимость между клеммами
разъема кнопки открывания дверцы багажного
отсека.

При неисправности замените кнопку открыва-
ния дверцы багажного отсека.

Датчик

Клеммы

Нормативное значение

Открытие

№ 1 и № 2:

Менее 1 Ома

Закрытие

1 МОм или более

SL-00742

SL-61

Узел замка дверцы багажного отсека

ПРОТИВОУГОННАЯ СИСТЕМА И ЗАМКИ

13.Узел замка дверцы

багажного отсека

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Снимите внутреннюю отделку дверцы ба-
гажного отсека. <См. EI-56, СНЯТИЕ, Внутрен-
няя отделка дверцы багажного отсека.>
3) Снимите два болта.

4) Отсоедините разъем и снимите узел замка
дверцы багажного отсека.

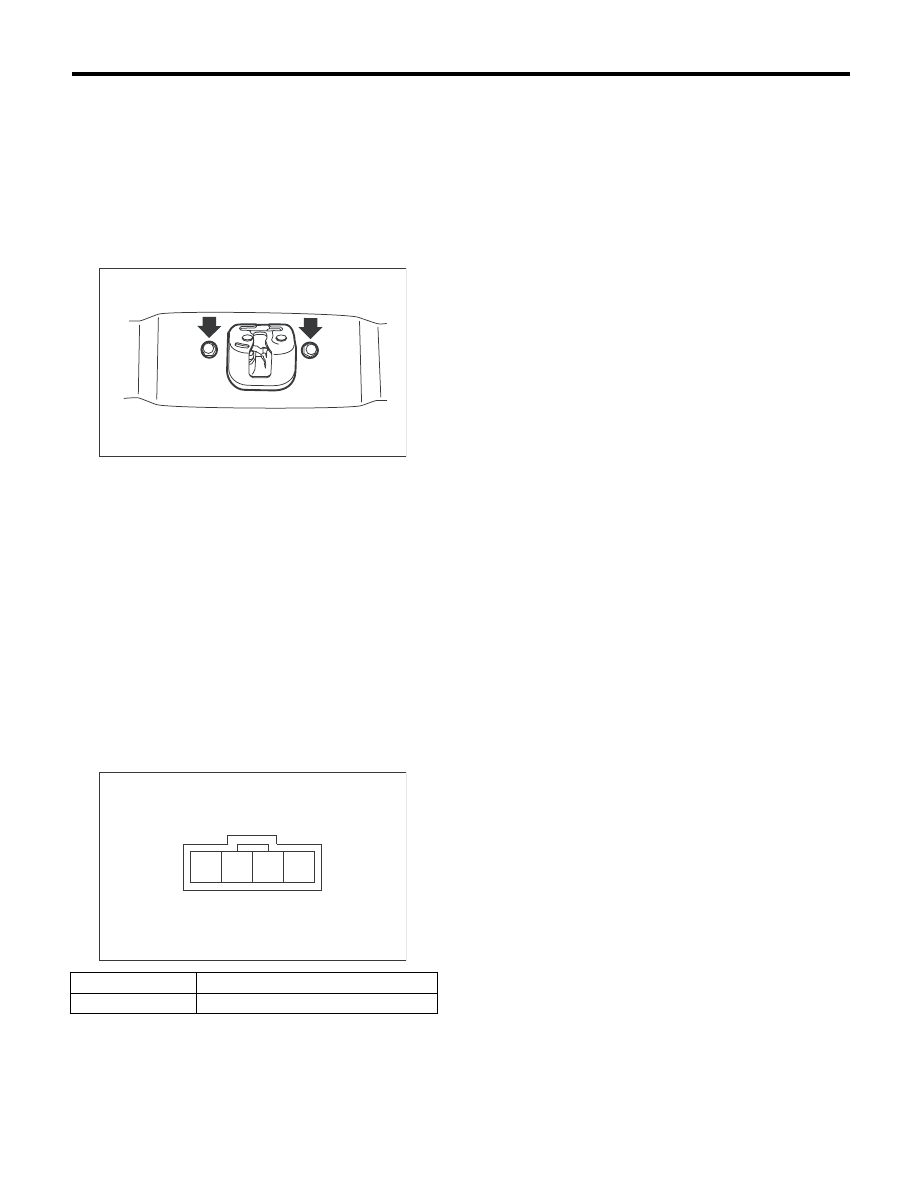

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

ПРИМЕЧАНИЕ:
Убедитесь в том, что после установки замок
работает нормально.

C: ПРОВЕРКА

1. ПРОВЕРКА ПРИВОДА ЗАМКА

1) Отсоедините разъем жгута проводов приво-
да замка дверцы багажного отсека.
2) Подсоедините аккумулятор к клемме приво-
да замка дверцы багажного отсека.

В случае неисправности замените узел замка
дверцы багажного отсека.

Номер клеммы

Операции, выполняемые приводом

№ 1 (+) и № 2 (–)

Запирание

→ Отпирание

SL-00805

SL-00745

4 3 2 1

SL-62

Узел замка капота

ПРОТИВОУГОННАЯ СИСТЕМА И ЗАМКИ

14.Узел замка капота

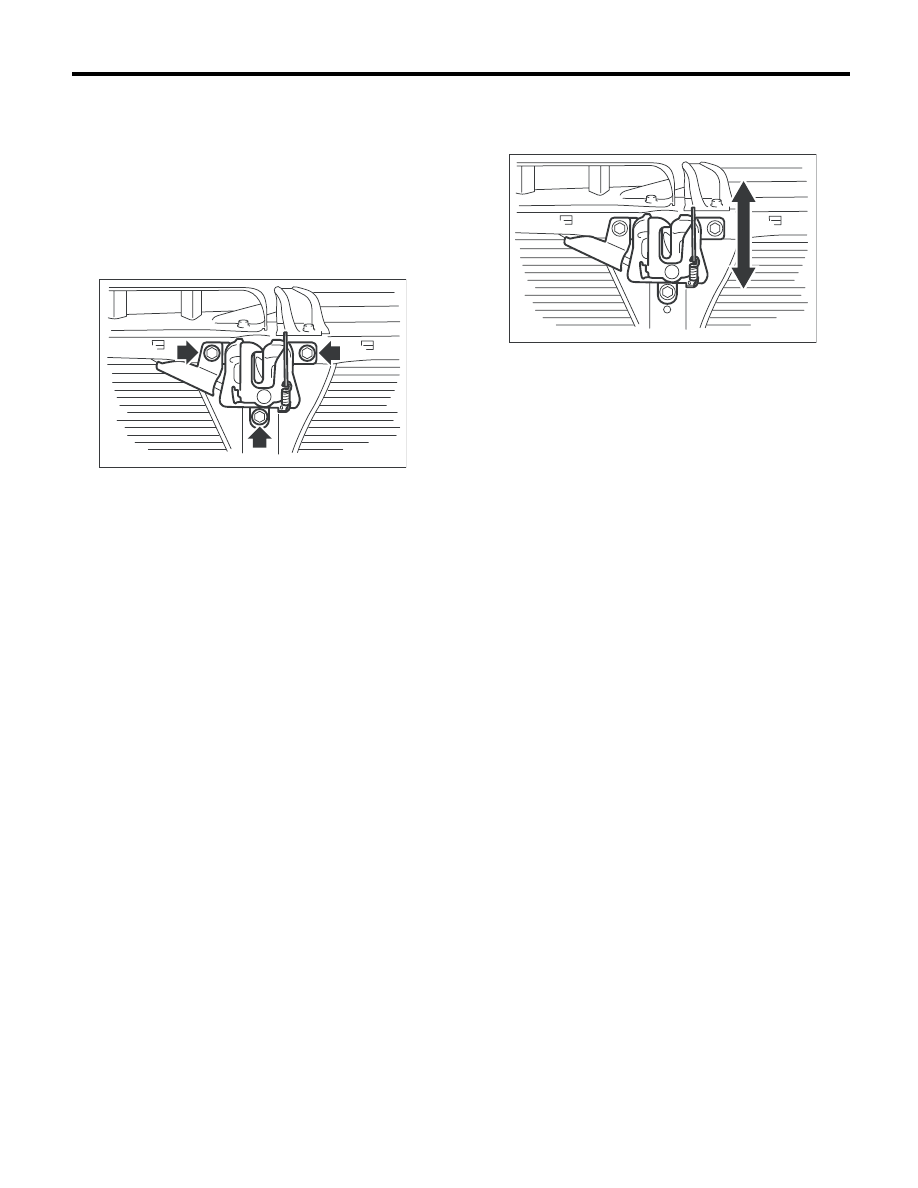

A: СНЯТИЕ

1) Откройте капот.
2) Снимите передний бампер. <См. EI-27, СНЯ-
ТИЕ, Передний бампер.>
3) Отверните болты и затем отсоедините узел
замка капота.
4) Снимите тросик открытия замка капота с уз-
ла замка.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

Момент затяжки:

<См. SL-5, ЗАМОК КАПОТА И МЕХАНИЗМЫ
ДИСТАНЦИОННОГО ОТКРЫВАНИЯ, УЗЕЛ,
Общие сведения.>

ПРИМЕЧАНИЕ:
• Нанесите консистентную смазку на подвиж-
ные части.
• Убедитесь в том, что тросик открытия замка
капота работает исправно после установки.

C: РЕГУЛИРОВКА

Ослабьте болт и отрегулируйте узел замка,
двигая его вверх и вниз.

D: ПРОВЕРКА

1) Проверьте фиксатор на предмет деформа-
ции или износа.
2) Убедитесь в том, что предохранительный
рычаг перемещается правильно.
3) Проверьте другие рычаги и пружины на на-
личие ржавчины и плавность хода.

SL-00244

SL-00245

SL-63

Механизмы дистанционного открывания

ПРОТИВОУГОННАЯ СИСТЕМА И ЗАМКИ

15.Механизмы

дистанционного
открывания

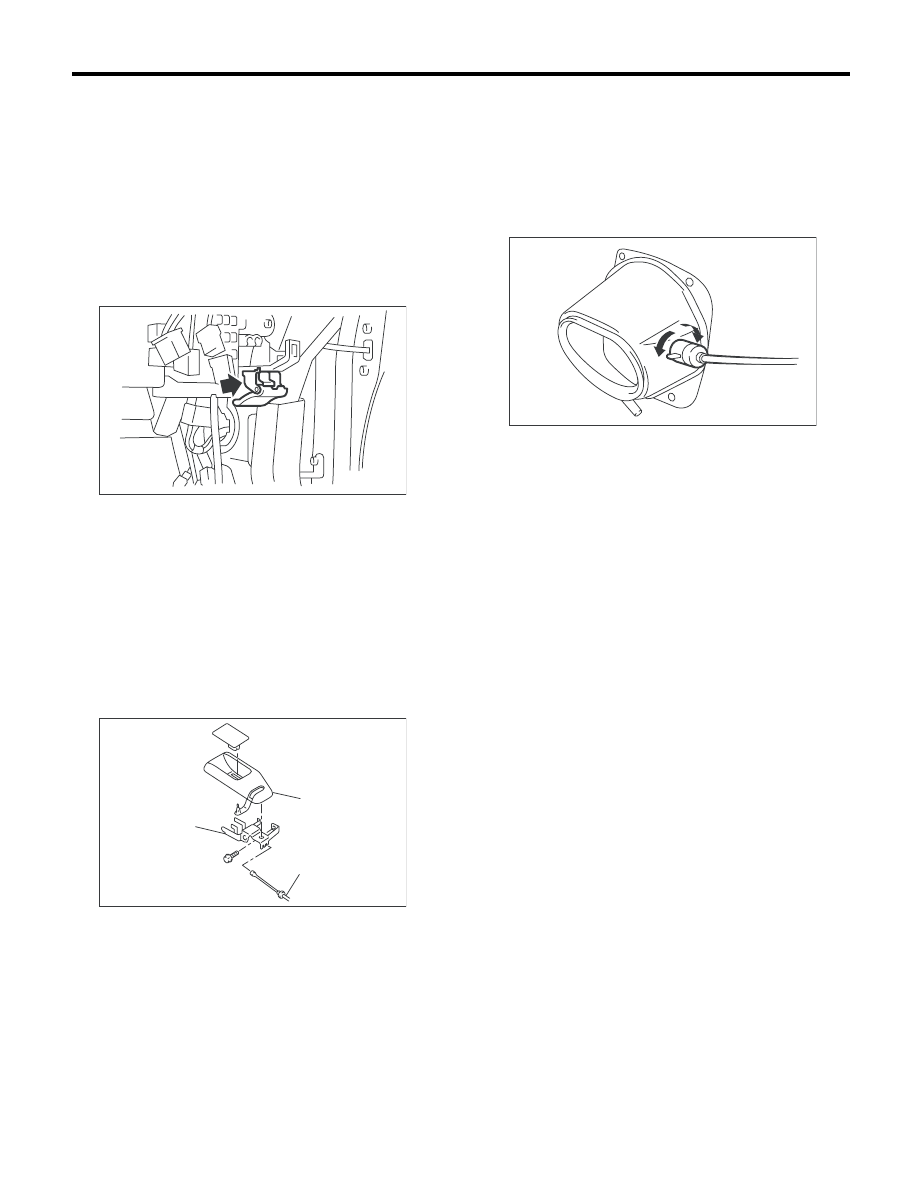

A: СНЯТИЕ

1. МЕХАНИЗМ ДИТАНЦИОННОГО
ОТКРЫВАНИЯ КАПОТА

1) Снимите трос с замка капота.
2) Отверните болт и снимите рычаг механизма
открывания капота.

2. МЕХАНИЗМ ДИСТАНЦИОННОГО
ОТКРЫВАНИЯ ЛЮЧКА ТОПЛИВНОГО
БАКА

1) Снимите заднее сиденье. <См. SE-9, СНЯ-
ТИЕ, Заднее сиденье.>
2) Снимите нижнюю внутреннюю отделку,
внутреннюю отделку задней четверти и на-
польный коврик на стороне водителя. Снимите
хомут, удерживающий трос.
3) Отверните болт, затем снимите рукоятку ме-
ханизма открывания.

4) Снимите трос с рукоятки механизма откры-
вания.
5) Снимите внутреннюю отделку правой за-
дней четверти. <См. EI-52, СНЯТИЕ, Внутрен-
няя отделка задней четверти.>
6) Поверните замок лючка топливного бака
внутри панели задней четверти на 90° и сними-
те его. (Поворот либо вправо, либо влево)

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

C: ПРОВЕРКА

Убедитесь в том, что капот и лючок топливного
бака открываются и закрываются плавно.

SL-00246

SL-00746

(2)

(1)

(3)

SL-00265
