SL-32

Система дистанционного управления замками дверей

ПРОТИВОУГОННАЯ СИСТЕМА И ЗАМКИ

11 ПРОВЕРКА РАБОТЫ ВЫКЛЮЧАТЕЛЯ

РУЧНОЙ БЛОКИРОВКИ ЗАМКОВ.
1) Убедитесь в том, что звуковой сигнал
системы предупреждения ключа зажига-
ния не подается.
2) Закройте все двери и дверцу багажного
отсека (кроме крышки багажника моделей
с кузовом Седан).
3) Переведите выключатель ручной бло-
кировки замка двери водителя в направле-
нии запирания.

Осуществилось ли запира-
ние системой двойного за-
мка?

Переходите к ша-
гу 12.

Проверьте переключа-
тель блокировки замков
дверей. <См. SL-29, ПРО-
ВЕРКА ПРИВОДА ЗАМКА
ДВЕРИ И ЕГО ЦЕПИ (МО-
ДЕЛЬ БЕЗ СИСТЕМЫ
ДВОЙНОГО ЗАМКА И БЕЗ
СИСТЕМЫ ДИСТАНЦИ-
ОННОГО ДОСТУПА),
ПРОВЕРКА, Система дис-
танционного управления
замками автомобиля.>

12 ПРОВЕРКА РАБОТЫ ВЫКЛЮЧАТЕЛЯ

БЛОКИРОВКИ ЗАМКА ДВЕРИ.
1) Убедитесь в том, что звуковой сигнал
системы предупреждения ключа зажига-
ния не подается.
2) Закройте все двери и дверцу багажного
отсека (кроме крышки багажника моделей
с кузовом Седан).
3) Переведите выключатель ручной бло-
кировки замка двери водителя в направле-
нии отпирания.

Осуществилось ли отпира-
ние при помощи системы
двойного замка?

Переходите к ша-
гу 13.

13 ПРОВЕРКА РАБОТЫ КНОПКИ LOCK

КЛЮЧА ДИСТАНЦИОННОГО ДАСТУПА.
1) Убедитесь в том, что звуковой сигнал
системы предупреждения ключа зажига-
ния не подается.
2) Закройте все двери и дверцу багажного
отсека (кроме крышки багажника моделей
с кузовом Седан).
3) Нажмите кнопку запирания ключа дис-
танционного доступа.

Осуществилось ли запира-
ние системой двойного за-
мка?

Переходите к ша-
гу 14.

Проверьте систему дис-
танционного доступа.
<См. SL-43, СИСТЕМА
ДИСТАНЦИОННОГО ДО-
СТУПА С СИСТЕМОЙ ЗА-
ПУСКА/ОСТАНОВКИ
ДВИГАТЕЛЯ ПРИ ПОМО-
ЩИ КНОПКИ, ПРОВЕРКА,
Система дистанционного
доступа.>

14 ПРОВЕРКА РАБОТЫ КНОПКИ UNLOCK

КЛЮЧА ДИСТАНЦИОННОГО ДОСТУПА.
1) Убедитесь в том, что звуковой сигнал
системы предупреждения ключа зажига-
ния не подается.
2) Закройте все двери и дверцу багажного
отсека (кроме крышки багажника моделей
с кузовом Седан).
3) Нажмите кнопку отпирания ключа дис-
танционного доступа.

Осуществилось ли отпира-
ние при помощи системы
двойного замка?

Система исправ-
на.

Шаг

Проверка

Да

Нет

SL-33

Система дистанционного доступа

ПРОТИВОУГОННАЯ СИСТЕМА И ЗАМКИ

4. Система дистанционного доступа

A: ЭЛЕКТРИЧЕСКАЯ СХЕМА

Чтобы получить информацию по электрической схеме системы дистанционного доступа, обратитесь
к следующим пунктам раздела WI.
• Система дистанционного доступа <См. WI-334, ЭЛЕКТРИЧЕСКАЯ СХЕМА, Система дистанцион-
ного доступа.>
• Система запуска/остановки двигателя при помощи кнопки <См. WI-134, ЭЛЕКТРИЧЕСКАЯ СХЕ-
МА, Система запуска/остановки двигателя при помощи кнопки.>

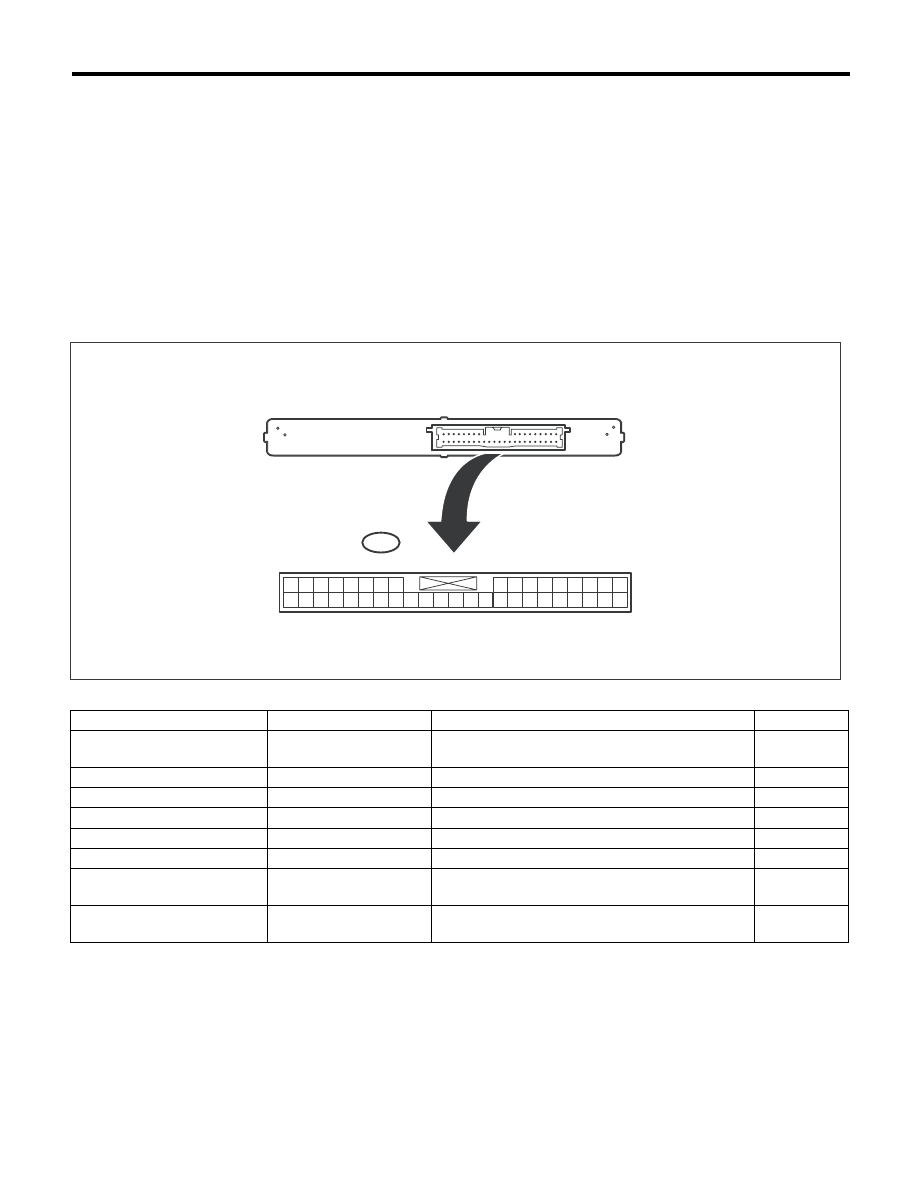

B: ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ

1. БЛОК УПРАВЛЕНИЯ ИНТЕЛЛЕКТУАЛЬНЫМ ДОСТУПОМ (БЛОК УПРАВЛЕНИЯ
СЛИЧЕНИЕМ)

Перед проведением проверки следующих пунктов, отсоедините разъем блока управления.

ПРИМЕЧАНИЕ:
Если измеренная величина не соответствует нормативной, возможно, в автомобиле имеется неис-
правность.

Номер клеммы

Нормативное значение

Условия измерения

Пункт

17 (GND)

←→ Масса кузова

Проводимость есть

Постоянно

Проводи-

мость

1 (+B)

←→ 17 (GND)

10 — 14 В

Постоянно

Напряжение

18 (IG)

←→ 17 (GND)

0 В

→ 10 — 14 В

Зажигание OFF

→ Зажигание ON

Напряжение

19 (ACC)

←→ 17 (GND)

0 В

→ 10 — 14 В

Зажигание OFF

→ ACC ON

Напряжение

27 (MPX1)

←→ 17 (GND)

Генерация импульсов

Зажигание включено (ON)

Напряжение

28 (MPX2)

←→ 17 (GND)

Генерация импульсов

Зажигание включено (ON)

Напряжение

3 (TSW1) (+)

←→ 17 (GND) (–)

Проводимости нет

→

Проводимость есть

Кнопка отпирания/запирания дверей (дверь во-
дителя) OFF

→ ON

Проводи-

мость

4 (TSW2) (+)

←→ 17 (GND) (–)

Проводимости нет

→

Проводимость есть

Кнопка отпирания/запирания дверей (дверь перед-
него пассажира) OFF

→ ON

Проводи-

мость

B421

13 12

34 33 32 31 30 29

40 39 38 37 36 35

SL-00581

SL-34

Система дистанционного доступа

ПРОТИВОУГОННАЯ СИСТЕМА И ЗАМКИ

Перед проведением проверки следующих пунктов, подключите разъем блока управления.

ПРИМЕЧАНИЕ:
• Если измеренная величина не соответствует нормативной, возможна неисправность блока уп-
равления сличением.
• *1: Перед проведением проверки снимите батарею ключа дистанционного доступа.

Номер клеммы

Нормативное значение

Условия измерения

Пункт

11 (CLG5)

←→ 12 (CG5B)

Выходной частотный сиг-

нал есть

→

Выходного частотного сиг-

нала нет

Дверь со стороны водителя открыта

→ закрыта или

закрыта

→ открыта, а через 30 секунд режим элек-

тропитания автомобиля переводится из режима вы-
ключенного зажигания (OFF)

→ в режим включенно-

го зажигания (ON)

Гц

13 (CLG6)

←→ 14 (CG6B)

Выходной частотный сиг-

нал есть

→

Выходного частотного сиг-

нала нет

Дверь со стороны водителя открыта

→ закрыта или

закрыта

→ открыта, а через 30 секунд режим элек-

тропитания автомобиля переводится из режима вы-
ключенного зажигания (OFF)

→ в режим включенно-

го зажигания (ON)

Гц

15 (CLG7)

←→ 16 (CG7B)

Выходного частотного сиг-
нала нет

→ Выходной час-

тотный сигнал есть

Задняя кнопка запирания дверей OFF

→ ON

Гц

29 (RCO)

←→ 17 (GND)

1 В или менее

→ 4,6 — 5,4 В

Зажигание в положении OFF, все двери закрыты и
заперты, переключатель запирания/отпирания клю-
ча дистанционного доступа в положении OFF

→ ON

Напря-

жение

31 (CLG8)

←→ 32 (CG8B)

Выходного частотного сиг-
нала нет

→ Выходной час-

тотный сигнал есть

Задняя кнопка запирания дверей OFF

→ ON

Гц

33 (CLG1)

←→ 34 (CG1B)

Выходной частотный сиг-

нал есть

→

Выходного частотного сиг-

нала нет

Замок зажигания в положении OFF, все двери за-
крыты, кнопка запирания/отпирания дверей
(дверь водителя) в положении OFF

→ ON

Гц

35 (CLG2)

←→ 36 (CG2B)

Выходной частотный сиг-

нал есть

→

Выходного частотного сиг-

нала нет

Замок зажигания в положении OFF, все двери за-
крыты, кнопка запирания/отпирания дверей (дверь
переднего пассажира) в положении OFF

→ ON

Гц

38 (RDA)

←→ 17 (GND)

1 В или менее

→ Приблизи-

тельно 11 В

→ 1 В или менее

Зажигание в положении OFF, все двери закрыты,
переключатель ключа дистанционного доступа в
положении OFF

→ ON

Напря-

жение

39 (RSSI)

←→ 17 (GND)

Приблизительно 11 В

→

1 В или меньше

Зажигание в положении OFF, все двери закрыты и
отперты, ключ дистанционного доступа вне зоны
действия

→ в зоне действия

Напря-

жение

8 (TXCT)

←→ 40 (AGND)

1 В или менее

Ключ дистанционного доступа находится вне са-
лона автомобиля

Напря-

жение

8 (TXCT)

←→ 40 (AGND)

Форма сигнала 1

Ключ дистанционного доступа у кнопки запуска/
остановки двигателя, нажатие кнопки запуска/ос-
тановки двигателя *1

Напря-

жение

9 (CODE)

←→ 40 (AGND)

1 В или менее

Ключ дистанционного доступа находится вне са-
лона автомобиля

Напря-

жение

9 (CODE)

←→ 40 (AGND)

Форма сигнала 2

Напря-

жение

30 (VC5)

←→ 40 (AGND)

1 В или менее

Ключ дистанционного доступа находится вне са-
лона автомобиля

Напря-

жение

30 (VC5)

←→ 40 (AGND)

4,6 — 5,4 В

При нажатии на кнопку запуска/остановки двига-
теля

Напря-

жение

40 (AGND)

←→ Масса кузова

Проводимость есть

Постоянно

Прово-

димость

SL-35

Система дистанционного доступа

ПРОТИВОУГОННАЯ СИСТЕМА И ЗАМКИ

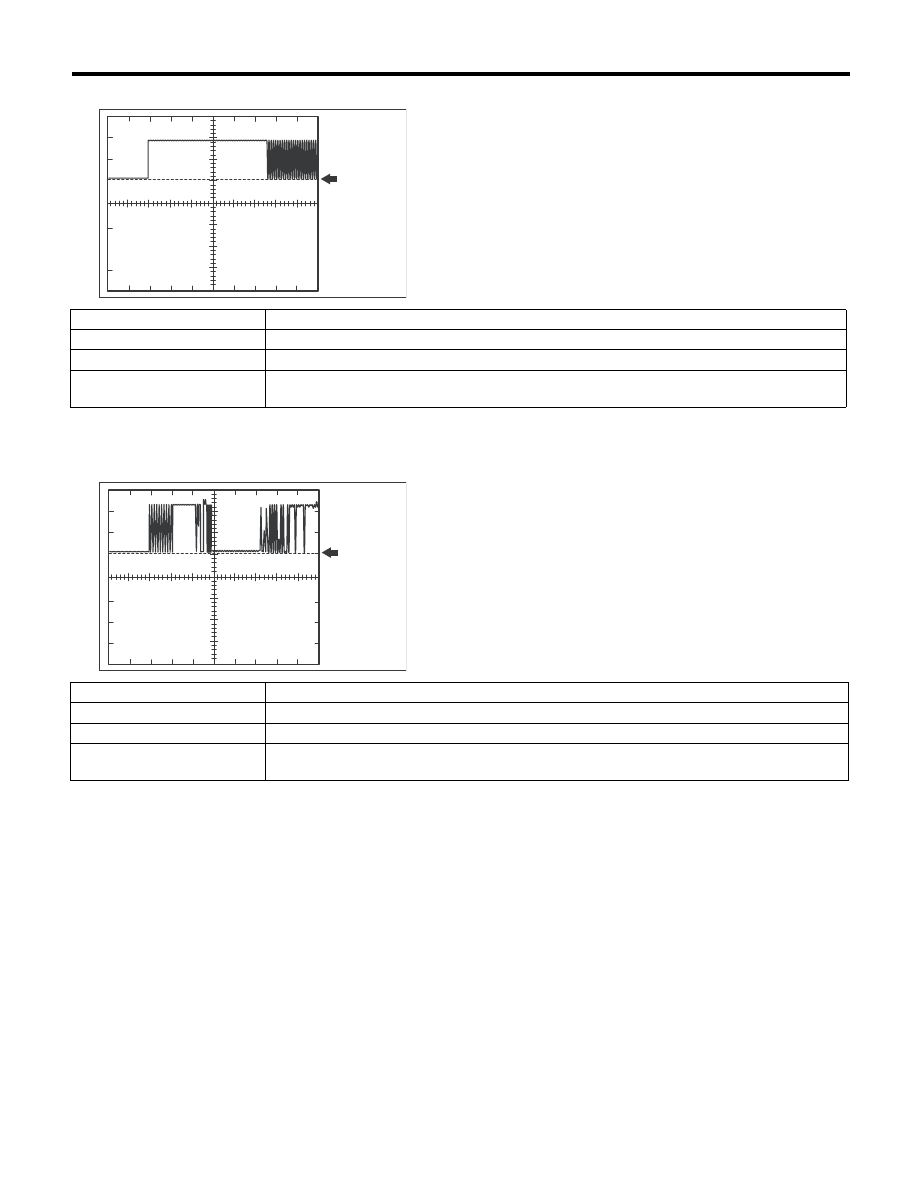

1. Форма сигнала 1

ПРИМЕЧАНИЕ:
*1: Перед проведением проверки снимите батарею ключа дистанционного доступа.
2. Форма сигнала 2

SL-00582

Уровень
массы

Пункт

Содержание

Измеряемая клемма

8 (TXCT)

←→ 40 (AGND)

Настройка оборудования

2 В/деление, 20 мс/деление

Условия измерения

Ключ дистанционного доступа у кнопки запуска/остановки двигателя, нажатие кнопки

запуска/остановки двигателя *1

SL-00583

Уровень
массы

Пункт

Содержание

Измеряемая клемма

9 (CODE)

←→ 40 (AGND)

Настройка оборудования

2 В/деление, 20 мс/деление

Условия измерения

Ключ дистанционного доступа у кнопки запуска/остановки двигателя, нажатие кнопки

запуска/остановки двигателя *1
