Стекло дверцы багажного отсека

СТЕКЛА/ОКНА/ЗЕРКАЛА

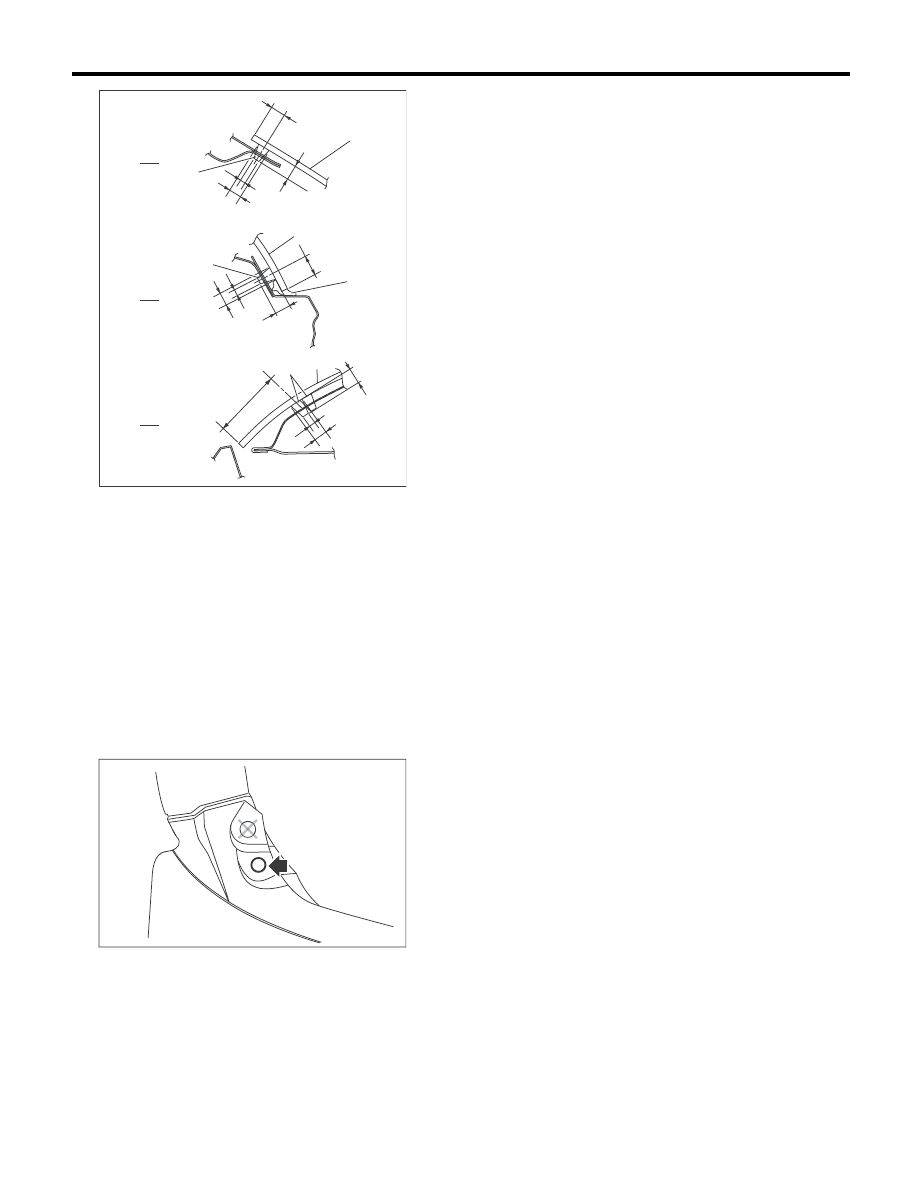

4) Вставьте установочный штифт стекла в от-
верстие на панели дверцы багажного отсека, и,
нажав на участок вокруг штифта, зафиксируй-
те его

ПРИМЕЧАНИЕ:
Вставьте установочный штифт в нижнее от-
верстие на панели дверцы багажного отсека.

5)  Слегка нажмите на установочный штифт,
чтобы зафиксировать его.
6) По завершении всех работ дайте автомоби-
лю постоять примерно 24 часа.

ПРИМЕЧАНИЕ:
• При открывании/закрывании двери после
вклейки стекла, вначале обязательно опусти-
те стекло двери, а затем осторожно выполняй-
те открывание/закрывание двери.
• Не допускайте движения на автомобили на
высокой скорости.
• Чтобы свести к минимуму время высыхания
и выдерживания автомобиля перед началом
его эксплуатации после вклеивания ветрового
стекла, соблюдайте требования инструкций
или технологического руководства, предостав-
ленных фирмой-изготовителем клея.
• Возвращая автомобиль владельцу, сообщи-
те ему, что автомобиль следует оберегать от
сильных ударных воздействий не менее трех
дней.
7) После отвердения клея полейте наружные
поверхности автомобиля водой, чтобы убе-
диться в водонепроницаемости салона.
8) Подсоедините клеммы обогревателя задне-
го стекла.
9) Установите стеклоочиститель заднего стек-
ла. <См. WW-23, УСТАНОВКА, Электродвига-
тель стеклоочистителя заднего стекла.>

A Верхний край
B Нижний край

C Боковой край

(1) Стекло
(2) Клей
(3) Молдинг

(1)

(2)

(2)

(1)

(1)

A

B

C

(2)

10 мм

8 мм

4 мм

10 мм

8

 мм

4

мм

10

 мм

13

 м

м

(3)

8

мм

4

мм

10

 мм

45

мм

GW-00649

GW-00670

GW-27

Обогреватель заднего стекла

СТЕКЛА/ОКНА/ЗЕРКАЛА

15.Обогреватель заднего

стекла

A: ЭЛЕКТРИЧЕСКАЯ СХЕМА

<См. WI-283, ЭЛЕКТРИЧЕСКАЯ СХЕМА, Сис-
тема обогрева заднего стекла.>

B: ПРОВЕРКА

1. ПРОВЕРКА СИСТЕМЫ

2. ПРОВЕРКА НАГРЕВАТЕЛЬНОГО
ЭЛЕМЕНТА

ОСТОРОЖНО:
Чтобы вытереть пятно на стекле, исполь-
зуйте сухую и мягкую ткань, перемещая ее
вдоль нагревательного элемента, чтобы не
повредить его.
1) Переведите выключатель зажигания в поло-
жение ON.
2) Переведите выключатель обогревателя
заднего стекла в положение ON.
3) Оберните кончики щупа тестера алюминие-
вой фольгой, чтобы не повредить нагреватель-
ный элемент.

4) Измерьте напряжение нагревательного эле-
мента в центральной его части (1) при помощи
вольтметра постоянного тока.

Нормативное напряжение:

Порядка 6 В

ПРИМЕЧАНИЕ:
• Если измеренное значение составляет 12
вольт, то имеет место разрыв цепи нагрева-
тельного элемента между центральной частью
нагревательного элемента и положительной
клеммой (+) щупа тестера.
• Если измеренное значение составляет 0 В,
то имеет место разрыв цепи между централь-
ной частью нагревательного элемента и мас-
сой.
5) Подключите щуп тестера положительного
вывода вольтметра к положительному выводу
нагревательного элемента и переместите щуп
тестера отрицательного вывода вдоль нагре-
вательного элемента вплоть до конца его отри-
цательного вывода. Если при перемещении щу-
па тестера напряжение меняется от нуля до
нескольких вольт, то имеет место разрыв цепи
в точке изменения напряжения.

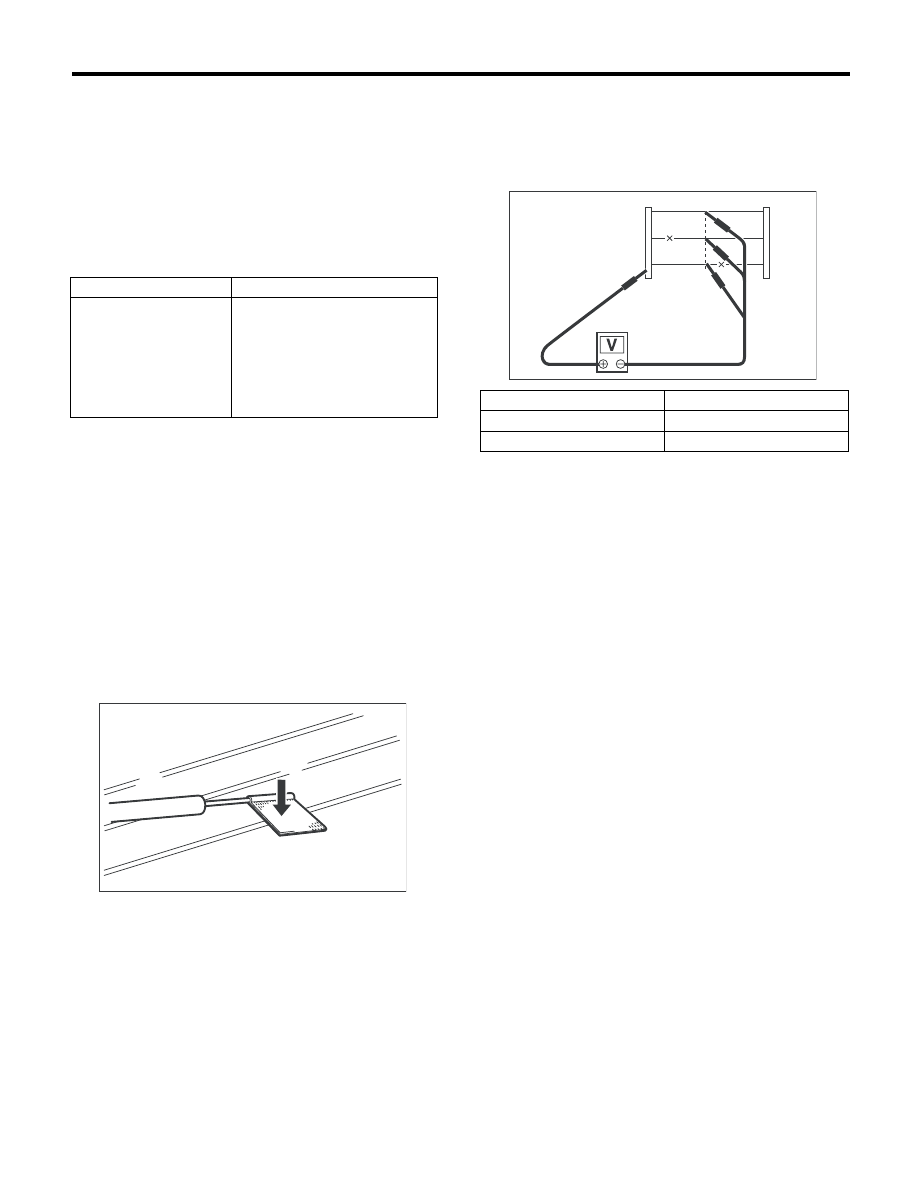

Признак неисправности

Порядок устранения

Не работает обогрева-
тель заднего стекла.

1. Предохранитель (M/B № 10)
2. Реле обогревателя заднего
стекла
3. Выключатель обогревателя
заднего стекла.
4. Нагревательный элемент
5. Жгут проводов

(1) Щуп тестера

(2) Алюминиевая фольга

(3) Нагревательный элемент

(4) Пресс

GW-00076

(2)

(3)

(4)

(1)

Напряжение

Признаки

Порядка 6 В

Норма

Около 12 В или 0 В

Разрыв цепи

GW-00077

(1)

GW-28

Обогреватель заднего стекла

СТЕКЛА/ОКНА/ЗЕРКАЛА

C: УСТРАНЕНИЕ

НЕИСПРАВНОСТЕЙ

1) Произведите очистку участка обрыва при
помощи спирта или белого бензина.
2) Накройте обе стороны нагревательного эле-
мента тонкой пленкой.
3) Нанесите на участок разрыва цепи электро-
проводную серебряную пасту (DUPONT № 4817).

4) Проверьте нагревательный элемент после
ремонта.

(1) Участок разрыва цепи

(2) Тонкая пленка

(3) Поврежденный участок нагревательного элемента

(4) Электропроводная серебряная паста (DUPONT № 4817)

GW-00078

(2)

(3)

(4)

(1)

GW-29

Стекло задней четверти

СТЕКЛА/ОКНА/ЗЕРКАЛА

16.Стекло задней четверти

A: СНЯТИЕ

Снимите стекло задней четверти, выполнив
операции, предусмотренные для снятия ветро-
вого стекла. <См. GW-20, СНЯТИЕ, Ветровое
стекло.>

B: УСТАНОВКА

1) Установите на кузов крепежную деталь.
2) Нанесите грунтовку на стекло и кузов, вы-
полнив операции, предусмотренные для уста-
новки ветрового стекла. <См. GW-21, УСТА-
НОВКА, Ветровое стекло.>

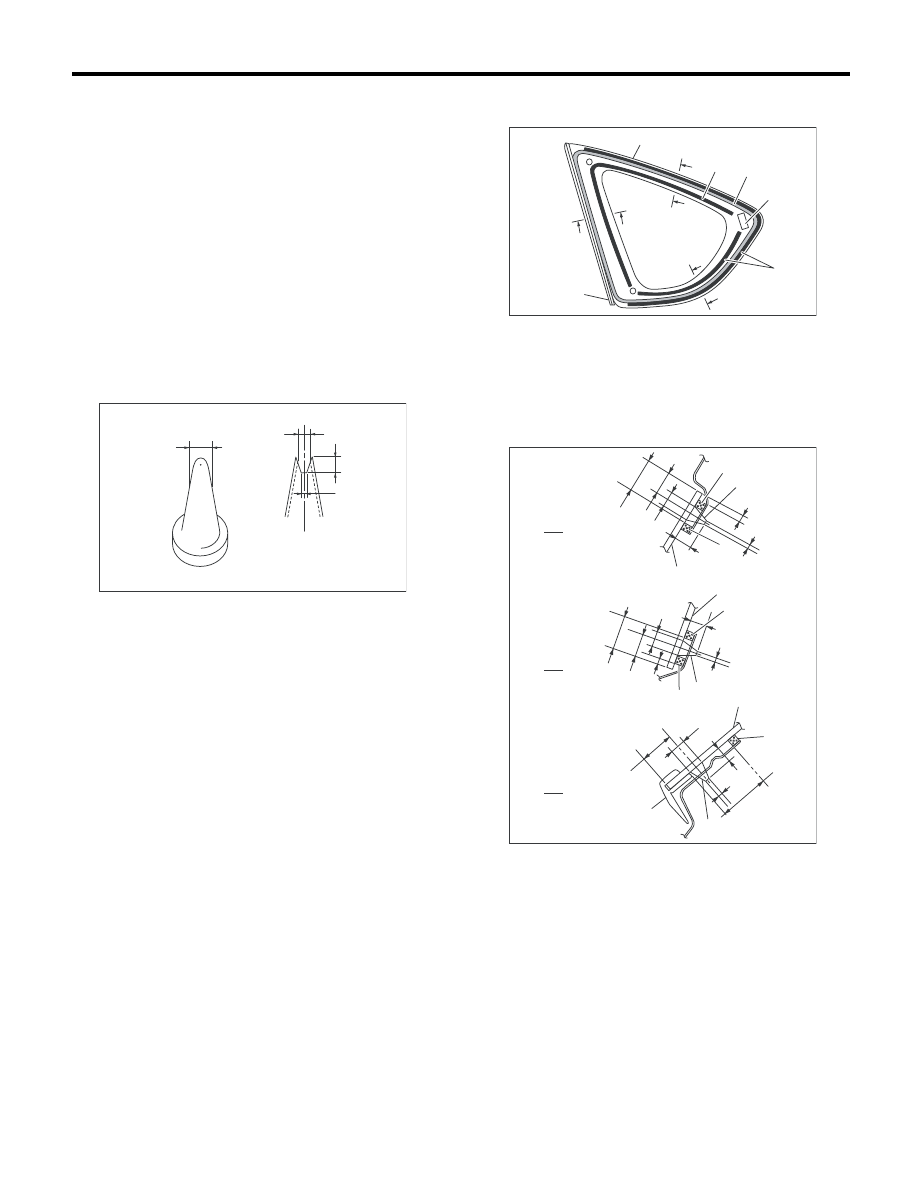

3) Подготовьте кончик картриджа, как показа-
но на рисунке, и вставьте его в пистолет для
нанесения клея.

4) Установите резиновую прокладку на рассто-
янии 4 мм от края стекла.

(1) 10 мм (0,39 дюйма)

(2) 8 мм (0,31 дюйма)

(3) 9 мм (0,35 дюйма)

(4) 2 мм (0,08 дюйма)

(1)

(2)

(4)

(3)

GW-00647

(1) Стекло

(2) Клей

(3) Резиновая прокладка

(4) Молдинг

(5) Крепежная деталь

A Верхний край

B Нижний край

C Передний край





(1) Стекло

(2) Клей

(3) Молдинг

(4) Резиновая прокладка

GW-00650

(4)

(2)

(1)

(3)

A

A

C

A

B

(5)

C

A

B

(3)

9

мм

2

мм

(3)

8

мм

B

A

C

(1)

18

 мм

(4)

(2)

9

мм

2

мм

8

 мм

13

 мм

9

мм

2

мм

8

 мм

12

 мм

(2)

(1)

(2)

(1)

(4)

GW-00675

17

 мм

4

мм

1

8

 мм

5

мм

(4)

(4)

27

мм

(4)
