SB-22

Утилизация преднатяжителя

СИСТЕМА РЕМНЕЙ БЕЗОПАСНОСТИ

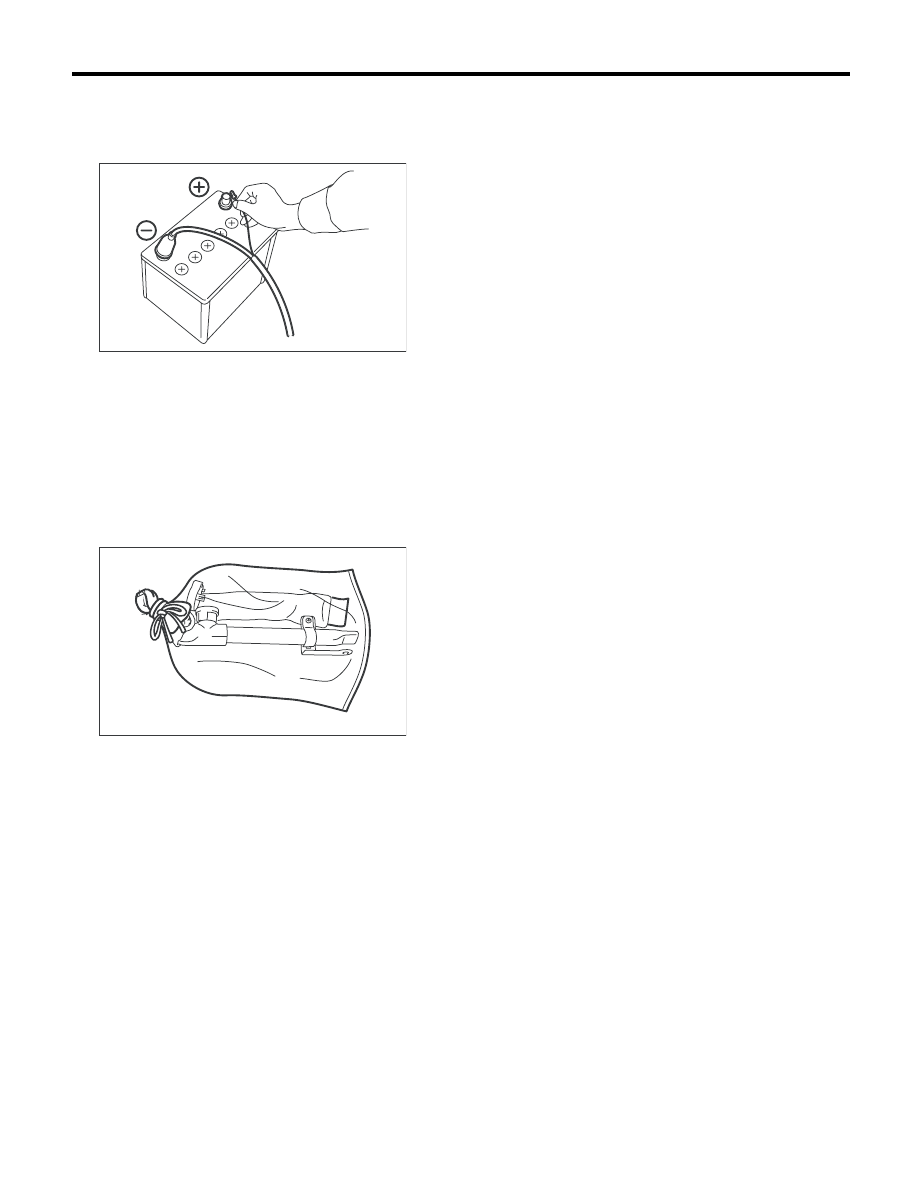

11) Другой провод приспособления для актива-
ции подсоедините к положительной клемме (+)
аккумуляторной батареи, и проведите актива-
цию преднатяжителя.

ОСТОРОЖНО:
• После срабатывания преднатяжитель
станет очень горячим. Дайте ему остыть не
менее 40 минут в месте, закрытом для до-
ступа.
• Не допускайте попадания на сработавший
преднатяжитель воды.
12) Поместите сработавший преднатяжитель в
герметичный виниловый пакет для дальней-
шей утилизации.

SB-00018

SB-00022

СИСТЕМА ОСВЕЩЕНИЯ

LI

Страница

1.

Общие сведения ...................................................................................... 2

2.

Система фар и габаритных огней .......................................................... 3

3.

Система передних противотуманных фар  ........................................... 4

4.

Система указателей поворота и аварийной световой сигнализации  .... 5

5.

Система фонарей заднего хода  ............................................................ 6

6.

Система стоп-сигналов ........................................................................... 7

7.

Система освещения салона ................................................................... 8

8.

Комбинированный переключатель (освещение)  ..................................9

9.

Система регулятора уровня светового пучка фар  ............................ 11

10.

Система автоматической регулировки уровня светового пучка
фар ......................................................................................................... 12

11.

Узел основания комбинированного переключателя ..........................17

12.

Узел фары  ..............................................................................................18

13.

Лампа фары  ............................................................................................21

14.

Лампа переднего указателя поворота .................................................23

15.

Лампа габаритного/стояночного фонаря  .............................................24

16.

Узел передней противотуманной фары  ..............................................25

17.

Лампа передней противотуманной фары  ............................................27

18.

Узел бокового указателя поворота  .................................................... 28

19.

Узел заднего комбинированного фонаря ........................................... 29

20.

Лампа заднего габаритного фонаря/стоп-сигнала  .............................30

21.

Лампа заднего указателя поворота .....................................................31

22.

Узел заднего габаритного фонаря  .......................................................32

23.

Лампа фонаря заднего хода  .................................................................33

24.

Фонарь освещения номерного знака  ...................................................34

25.

Лампа заднего противотуманного фонаря  ..........................................35

26.

Верхний стоп-сигнал  ..............................................................................36

27.

Фонарь точечной подсветки .................................................................37

28.

Плафон освещения салона ...................................................................38

29.

Фонарь освещения багажного отсека ..................................................39

30.

Подсветка выключателя зажигания ....................................................40

31.

Блок управления системы автоматической регулировки уровня
светового пучка фар ..............................................................................41

32.

Передний датчик высоты автомобиля  ................................................42

33.

Задний датчик высоты автомобиля .....................................................43

34.

Зеркальный рефлектор .........................................................................44

35.

Датчик открытия двери  ........................................................................45

LI-2

Общие сведения

СИСТЕМА ОСВЕЩЕНИЯ

1. Общие сведения

A: ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

B: ОСТОРОЖНО

• Перед тем как приступить к снятию или установке деталей, убедитесь в том, что провод массы
отсоединен от аккумулятора. При замене аудиосистемы, блока управления и других деталей, снаб-
женных функцией памяти, перепишите содержимое памяти перед тем, как отсоединить провод мас-
сы от аккумуляторной батареи. В противном случае, содержимое памяти будет стерто.
• Соберите детали в порядке, обратном разборке, если не указан иной способ.
• Отрегулируйте детали в соответствии с техническими требованиями, приведенными в руководс-
тве.
• Во время сборки надежно подсоедините разъемы.
• После сборки убедитесь в том, что функциональные элементы работают без помех.

ВНИМАНИЕ:

• Жгут проводов системы подушек безопасности проложен рядом с электрическими дета-
лями и переключателями. Запрещается подключение электрических тестеров к жгутам
проводов или цепям разъемов системы подушек безопасности.
• Соблюдайте осторожность, чтобы не повредить жгуты проводов системы подушек безо-
пасности при обслуживании электрических деталей и переключателей.

C: ПОДГОТОВКА ИНСТРУМЕНТОВ

1. ИНСТРУМЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ

Фары

Галогенная лампа ближнего света

12 В — 55 Вт

Лампа фары ближнего света высокой интен-
сивности свечения

12 В — 35 Вт

Галогенная лампа дальнего света

12 В — 60 Вт

Лампа переднего указателя поворота

12 В — 21 Вт

Стояночный/габаритный фонарь

12 В — 5 Вт

Передняя противотуманная фара

12 В — 51 Вт

Боковой указатель поворота

12 В — 5 Вт

Задний комби-
нированный
фонарь

Задний габаритный фонарь/стоп-сигнал (мо-
дель без заднего противотуманного фонаря)

12 В — 0,3 Вт (Светодиод) / 12 В — 4,8 Вт (Светодиод)

Задний габаритный фонарь/стоп-сигнал (мо-
дель с задним противотуманным фонарем)

12 В — 0,3 Вт (Светодиод) / 12 В — 3,6 Вт (Светодиод)

Фонарь указателя поворотов

12 В — 21 Вт

Задний противотуманный фонарь

12 В — 21 Вт

Фонарь заднего хода

12 В — 21 Вт

Фонарь освещения номерного знака

12 В — 5 Вт

Верхний стоп-сигнал

12 В — 2,7 Вт (Светодиодная лампа)

Плафон освещения салона

12 В — 8 Вт

Фонарь точечной подсветки

12 В — 8 Вт

Плафон освещения багажного отсека

12 В — 5 Вт

НАЗВАНИЕ ИНСТРУМЕНТА

КОММЕНТАРИИ

Тестер цепей

Предназначен для измерения сопротивления и напряжения.

LI-3

Система фар и габаритный огней

СИСТЕМА ОСВЕЩЕНИЯ

2. Система фар и габаритный

огней

A: ЭЛЕКТРИЧЕСКАЯ СХЕМА

1. ФАРА ГАЛОГЕННОГО ТИПА

<См. WI-205, ЭЛЕКТРИЧЕСКАЯ СХЕМА, Сис-
тема фар.>

2. ФАРА С ЛАМПОЙ ВЫСОКОЙ
ИНТЕНСИВНОСТИ СВЕЧЕНИЯ

<См. WI-205, ЭЛЕКТРИЧЕСКАЯ СХЕМА, Сис-
тема фар.>

3. ГАБАРИТНЫЙ ФОНАРЬ И ФОНАРЬ
ОСВЕЩЕНИЯ

<См. WI-225, ЭЛЕКТРИЧЕСКАЯ СХЕМА, Сис-
тема габаритных огней и освещения.>

B: ПРОВЕРКА

1. ПЕРЕКЛЮЧАТЕЛЬ СВЕТА ФАР

<См. LI-9, ПРОВЕРКА, Комбинированный пере-
ключатель (освещение).>

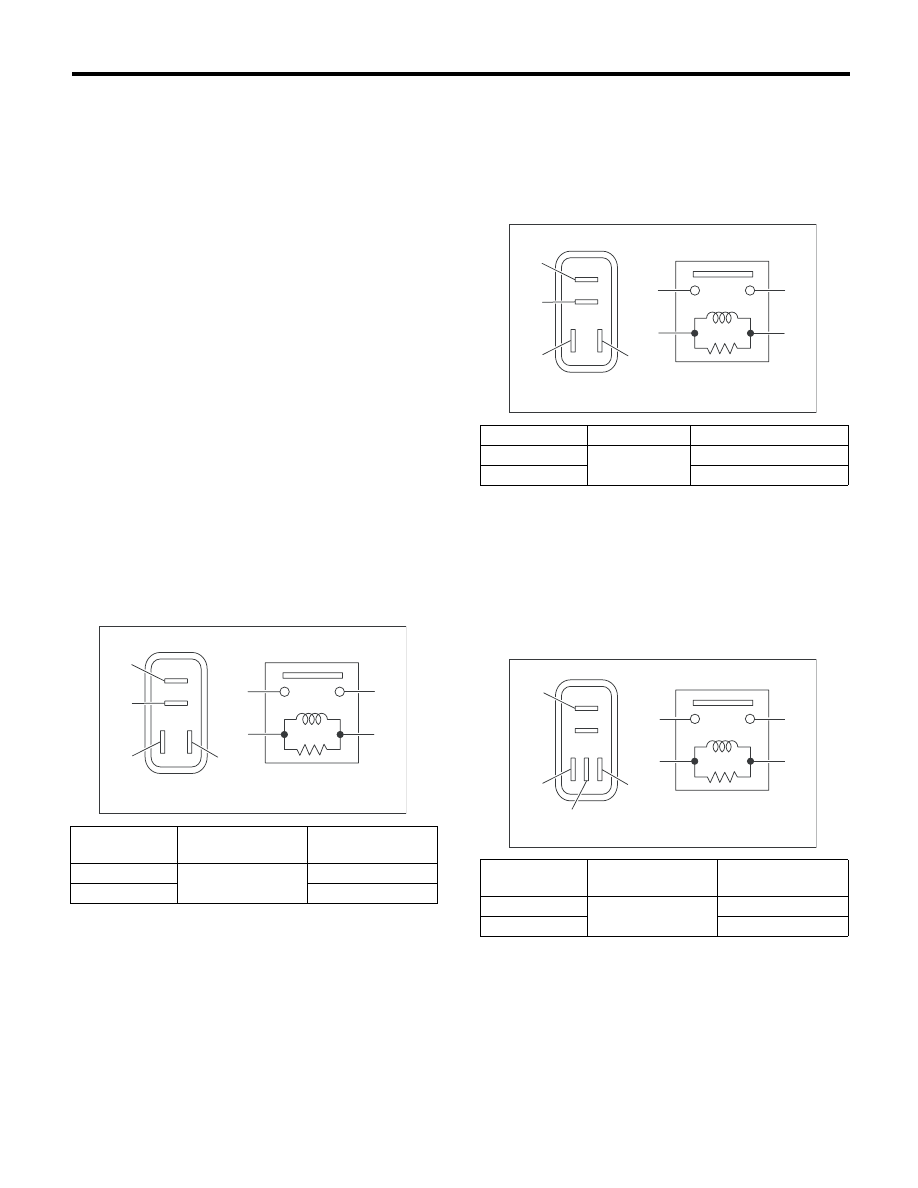

2. РЕЛЕ ФАРЫ

Измерьте сопротивление между клеммами ре-
ле фар при подсоединении клеммы № 4 к поло-
жительной клемме аккумулятора, а клеммы №
3 к клемме массы аккумулятора.

3. РЕЛЕ ЗАДНЕГО ГАБАРИТНОГО
ФОНАРЯ И ОСВЕЩЕНИЯ

Измерьте сопротивление между клеммами ре-
ле заднего габаритного фонаря и освещения
при подсоединении клеммы № 4 к положитель-
ной клемме аккумулятора, а клеммы № 3 к
клемме массы аккумулятора.

4. РЕЛЕ ГАЗОРАЗРЯДНЫХ ЛАМП
ВЫСОКОЙ ИНТЕНСИВНОСТИ
СВЕЧЕНИЯ

Измерьте сопротивление между клеммами ре-
ле газоразрядных ламп высокой интенсивнос-
ти свечения при подсоединении клеммы № 4 к
положительной клемме аккумулятора, а клем-
мы № 3 к клемме массы аккумулятора.

Проводимость

Номер клеммы

Нормативное

значение

Да

1 и 2

Менее 1 Ома

Нет

1 MОм или более

LI-00001

(1)

(2)

(1)

(4)

(2)

(3)

(3)

(4)

Проводимость Номер клеммы Нормативное значение

Да

1 и 2

Менее 1 Ома

Нет

1 MОм или более

Проводимость

Номер клеммы

Нормативное

значение

Да

1 и 2

Менее 1 Ома

Нет

1 MОм или более

LI-00001

(1)

(2)

(1)

(4)

(2)

(3)

(3)

(4)

LI-00322

(1)

(2)

(1)

(4)

(2)

(3)

(3)

(4)
