AB(diag)-114

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

4 ПРОВЕРКА ЗАДНЕГО ЖГУТА ПРОВОДОВ СИС-

ТЕМЫ ПОДУШЕК БЕЗОПАСНОСТИ (МЕЖДУ ДАТ-
ЧИКОМ ЛЕВОЙ БОКОВОЙ ПОДУШКИ БЕЗОПАС-
НОСТИ И ДАТЧИКОМ ЛЕВОЙ ПОДУШКИ-ШТОР-
КИ БЕЗОПАСНОСТИ).
1) Отсоедините разъем (2V) диагностического
жгута проводов V от разъема (AB23) датчика левой
боковой подушки безопасности.
2) Подсоедините разъем (AB23) датчика левой бо-
ковой подушки безопасности к разъему (1AI) диа-
гностического жгута проводов AI.
3) Подсоедините разъем (2AI) диагностического
жгута проводов AI к разъему (1V) диагностического
жгута проводов V.
4) Отсоедините разъем (AB32) от датчика левой
подушки-шторки безопасности и подсоедините
разъем (2V) диагностического жгута проводов V к
разъему (AB32).
5) Измерьте сопротивление между клеммами
разъема (3V) диагностического жгута проводов V.

Разъемы и клеммы

(3V) № 2 — (3V) № 6:
(3V) № 1 — (3V) № 7:

Составляет ли ве-
личина сопротивле-
ния менее 10 Ом?

Переходите к шагу 5. Замените как задний

жгут проводов систе-
мы подушек безопас-
ности, так и жгут про-
водов кузова.

5 ПРОВЕРКА ЗАДНЕГО ЖГУТА ПРОВОДОВ СИС-

ТЕМЫ ПОДУШЕК БЕЗОПАСНОСТИ
(МЕЖДУ ДАТЧИКОМ ЛЕВОЙ БОКОВОЙ ПОДУШ-
КИ БЕЗОПАСНОСТИ И ДАТЧИКОМ ЛЕВОЙ ПО-
ДУШКИ-ШТОРКИ БЕЗОПАСНОСТИ).
Измерьте сопротивление между разъемом (3V)
диагностического жгута проводов V и массой кузо-
ва, и сопротивление между разъемом (3V) диагнос-
тического жгута проводов V.

Разъемы и клеммы

(3V) № 2 — Масса кузова:
(3V) № 1 — Масса кузова:
(3V) № 2 — (3V) № 1:

Составляет ли ве-
личина сопротивле-
ния 1 МОм или бо-
лее?

Переходите к шагу 6. Замените как задний

жгут проводов систе-
мы подушек безопас-
ности, так и жгут про-
водов кузова.

6 ПРОВЕРКА БЛОКА УПРАВЛЕНИЯ СИСТЕМОЙ

ПОДУШЕК БЕЗОПАСНОСТИ.
1) Подсоедините все разъемы.
2) Очистите память.
3) Выполните процедуру проверки.
4) Считайте КДН.

Отображается ли
на дисплее тот же
самый КДН?

Переходите к шагу 7. Переходите к шагу 8.

7 ЗАМЕНА ДАТЧИКА ЛЕВОЙ БОКОВОЙ ПОДУШКИ

БЕЗОПАСНОСТИ И ПРОВЕРКА БЛОКА УПРАВ-
ЛЕНИЯ СИСТЕМОЙ ПОДУШЕК БЕЗОПАСНОСТИ
ПОСЛЕ ЗАМЕНЫ.
<См. AB-26, СНЯТИЕ, Датчик боковой подушки бе-
зопасности.>
1) Подсоедините все разъемы.
2) Очистите память.
3) Выполните процедуру проверки.
4) Считайте КДН.

Система работает
нормально?

Переходите к шагу 8. Замените датчик ле-

вой подушки-шторки
безопасности. <См.
AB-27, СНЯТИЕ, Дат-
чик подушки-шторки
безопасности.>Если
неисправность сохра-
няется даже после за-
мены датчика, заме-
ните блок управления
системой подушек бе-
зопасности. <См. AB-
24, СНЯТИЕ, Блок уп-
равления системой по-
душек безопасности.>

8 ПРОВЕРКА ДРУГИХ КДН НА ДИСПЛЕЕ.

Отображается ли
какой-либо другой
КДН?

Проверьте КДН, ис-
пользуя “Список ко-
дов диагностики не-
исправностей (КДН)”.
<См. AB(diag)-43,
Список кодов диа-
гностики неисправ-
ностей (КДН).>

Завершите проведе-
ние диагностики.

Шаг

Проверка

Да

Нет

AB(diag)-115

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

AR:КДН F5 ОШИБКА СВЯЗИ ШИНЫ ДАТЧИКА

ЛЕВОЙ БОКОВОЙ ПОДУШКИ БЕЗОПАСНОСТИ

ПРИМЕЧАНИЕ:
Чтобы получить подробную информацию о КДН F5 обратитесь к сведениям по КДН F6. <См.
AB(diag)-116, КДН F6 ОШИБКА СВЯЗИ ШИНЫ ДАТЧИКА ЛЕВОЙ БОКОВОЙ ПОДУШКИ БЕЗОПАС-
НОСТИ, Таблица диагностики с кодами неисправностей.>

AB(diag)-116

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

AS:КДН F6 ОШИБКА СВЯЗИ ШИНЫ ДАТЧИКА

ЛЕВОЙ БОКОВОЙ ПОДУШКИ БЕЗОПАСНОСТИ

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
• Разрыв или короткое замыкание в жгуте проводов шины левой боковой подушки безопас-
ности.
• Неисправность датчика левой боковой подушки безопасности или датчика левой подушки-
шторки безопасности.
• Неисправность блока управления системой подушек безопасности.

ОСТОРОЖНО:
• Перед проведением работ по диагностике системы подушек безопасности, убедитесь в том,
что выключатель зажигания находится в положении OFF, отсоедините провод массы от ак-
кумулятора и выждите не менее 20 секунд.
• После замены модуля подушки безопасности, преднатяжителя ремня безопасности, пред-
натяжителя поясной лямки ремня безопасности, поворотного разъема рулевой колонки,
блока управления и датчика вновь подсоедините каждую деталь и убедитесь, что предуп-
реждающая лампа работает нормально.
• В целях безопасности, при проверке основного жгута проводов системы подушек безопас-
ности отсоедините разъемы модулей подушек безопасности, разъемы преднатяжителей рем-
ней безопасности и разъемы преднатяжителей поясной лямки ремней безопасности водите-
ля и переднего пассажира.
• В целях безопасности, при проверке заднего жгута проводов системы подушек безопас-
ности отсоедините разъем модуля боковой подушки безопасности, разъем модуля подушки-
шторки безопасности, разъем преднатяжителя ремня безопасности и разъем преднатяжите-
ля поясной лямки ремня безопасности.

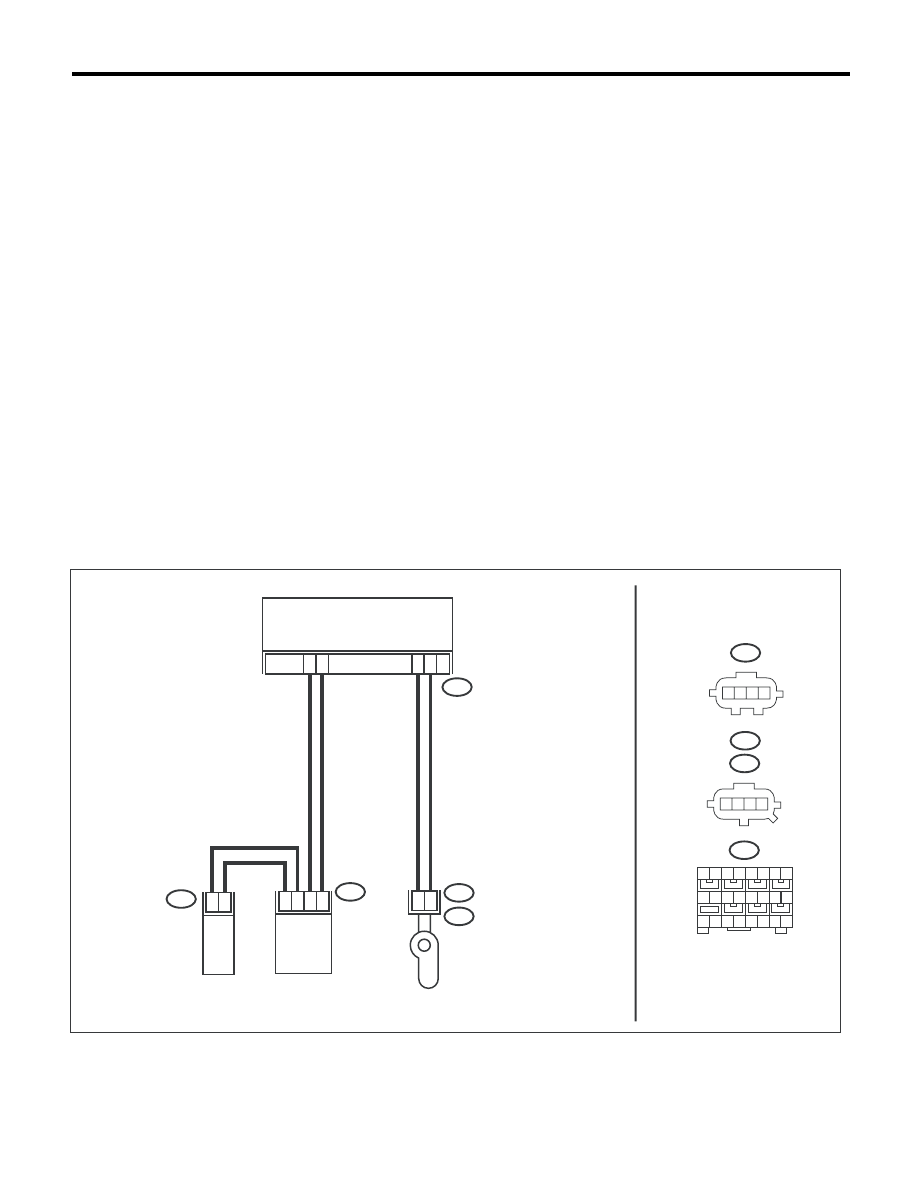

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

AB17

AB19

AB20

AB23

AB17

AB23

AB-01970

AB32

18 19 20 21 22 23 24

1 2 3 4

11 12 13 14

AB19

1 2 3 4

БЛОК УПРАВЛЕНИЯ СИСТЕМЫ

ПОДУШЕК БЕЗОПАСНОСТИ

ЛЕВЫЙ ДАТЧИК

ПОДУШКИ-ШТОРКИ
(В ЗАДНЕЙ СТОЙКЕ)

ЛЕВЫЙ ДАТЧИК

БОКОВОЙ ПОДУШКИ

БЕЗОПАСНОСТИ

(В ЦЕНТРАЛЬНОЙ СТОЙКЕ)

МОДУЛЬ ЛЕВОЙ БОКОВОЙ
ПОДУШКИ БЕЗОПАСНОСТИ

5 6 7 8

AB(diag)-117

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТОВ В РАЗЪ-
ЕМАХ.
Проверьте надежность контактов в разъемах
(AB17), (AB23) и (AB32) между блоком управления
системой подушек безопасности и датчиком левой
подушки-шторки безопасности.

Выявлена ли нена-
дежность контак-
та?

Замените как задний
жгут проводов систе-
мы подушек безопас-
ности, так и жгут про-
водов кузова.

Переходите к шагу 2.

ПРОВЕРКА ЗАДНЕГО ЖГУТА ПРОВОДОВ СИСТЕ-
МЫ ПОДУШЕК БЕЗОПАСНОСТИ (МЕЖДУ ДАТЧИ-
КОМ ЛЕВОЙ БОКОВОЙ ПОДУШКИ БЕЗОПАСНОС-
ТИ И ДАТЧИКОМ ЛЕВОЙ ПОДУШКИ-ШТОРКИ БЕ-
ЗОПАСНОСТИ).
1) Переведите выключатель зажигания в положе-
ние OFF, отсоедините провод массы от аккумулято-
ра и выждите не менее 20 секунд.
2) Отсоедините разъем (AB21) от преднатяжителя
левого ремня безопасности.
3) Отсоедините разъем (AB31) от модуля левой по-
душки-шторки безопасности.
4) Отсоедините разъемы (AB19) и (AB20) от модуля
левой боковой подушки безопасности.
5) Отсоедините разъем (AB23) датчика левой боко-
вой подушки безопасности.
6) Подсоедините разъем (AB23) датчика левой бо-
ковой подушки безопасности к разъему (1AI) диа-
гностического жгута проводов AI.
7) Подсоедините разъем (2AI) диагностического
жгута проводов AI к разъему (1V) диагностического
жгута проводов V.
8) Отсоедините разъем (AB32) от датчика левой по-
душки-шторки безопасности и подсоедините разъем
(2V) диагностического жгута проводов V.
9) Измерьте сопротивление между клеммами разъ-
ема (3V) диагностического жгута проводов V.

Разъемы и клеммы

(3V) № 2 — (3V) № 6:
(3V) № 1 — (3V) № 7:

Составляет ли ве-
личина сопротив-
ления менее
10 Ом?

Переходите к шагу 3. Замените как задний

жгут проводов систе-
мы подушек безопас-
ности, так и жгут
проводов кузова.

ПРОВЕРКА ЗАДНЕГО ЖГУТА ПРОВОДОВ СИСТЕ-
МЫ ПОДУШЕК БЕЗОПАСНОСТИ
(МЕЖДУ ДАТЧИКОМ БОКОВОЙ ПОДУШКИ БЕЗО-
ПАСНОСТИ И ДАТЧИКОМ ЛЕВОЙ ПОДУШКИ-
ШТОРКИ БЕЗОПАСНОСТИ).
Измерьте сопротивление между разъемом (3V) диа-
гностического жгута проводов V и массой кузова, и
сопротивление между разъемом (3V) диагностичес-
кого жгута проводов V.

Разъемы и клеммы

(3V) № 6 — Масса кузова:
(3V) № 7 — Масса кузова:
(3V) № 2 — (3V) № 1:

Составляет ли ве-
личина сопротив-
ления 1 МОм или
более?

Переходите к шагу 4. Замените как задний

жгут проводов систе-
мы подушек безопас-
ности, так и жгут
проводов кузова.
