Subaru Impreza (2008 год). Руководство - часть 663
AB(diag)-102

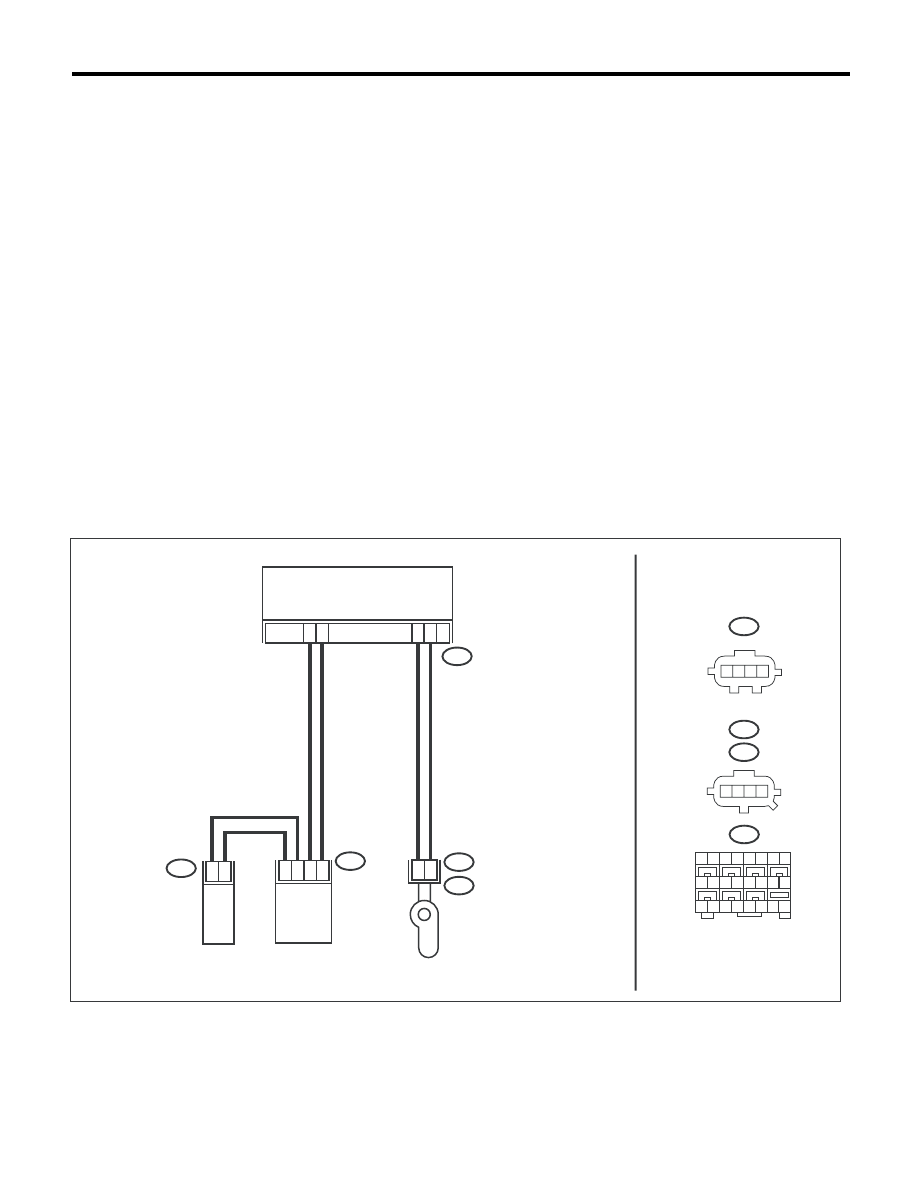

Таблица диагностики с кодами неисправностей
СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)
Шаг
Проверка
Да
Нет
1
ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТОВ В РАЗЪ-
ЕМАХ.
Проверьте надежность контактов в разъемах (AB6,
AB13) между блоком управления системой подушек
безопасности и дополнительным датчиком лобового
удара (левым).
Выявлена ли нена-
дежность контак-
та?
Замените как основной
жгут проводов системы
подушек безопасности,
так и жгут проводов кузо-
ва.
2
ПРОВЕРКА ОСНОВНОГО ЖГУТА ПРОВОДОВ СИС-
ТЕМЫ ПОДУШЕК БЕЗОПАСНОСТИ (ШИНА ЛЕВОГО
ДАТЧИКА ЛОБОВОГО УДАРА).
1) Переведите выключатель зажигания в положение
OFF, отсоедините провод массы от аккумулятора и
выждите не менее 20 секунд.
2) Снимите нижнюю крышку панели приборов и отсо-
едините разъемы (AB7) и (AB2).
3) Снимите боковую крышку панели приборов со сто-
роны переднего пассажира и отсоедините разъемы
(AB9) и (AB10).
4) Отсоедините разъемы (AB17, AB6, AB18) от блока
управления системой подушек безопасности.
5) Подсоедините разъем (1AG) диагностического
жгута проводов AG к разъемам (AB17, AB6, AB18).
ПРИМЕЧАНИЕ:
В моделях без боковых подушек безопасности подсо-
едините диагностический жгут проводов AH между
разъемами (AB6, AB17, AB18) и (1AG).
6) Отсоедините дополнительный датчик лобового
удара (левый), а затем подсоедините разъем (1H)
диагностического жгута проводов H к разъему (AB13).
7) Измерьте сопротивление между разъемом (4AG)
диагностического жгута проводов AG и разъемом (3H)
диагностического жгута проводов Н.
Разъемы и клеммы
(4AG) № 7 — (3H) № 5:
(4AG) № 9 — (3H) № 6:
Составляет ли ве-
личина сопротив-
ления менее 10
Ом?
Замените как
основной жгут
проводов сис-
темы подушек
безопасности,
так и жгут про-
водов кузова.
3
ПРОВЕРКА ОСНОВНОГО ЖГУТА ПРОВОДОВ СИС-
ТЕМЫ ПОДУШЕК БЕЗОПАСНОСТИ (ШИНА ЛЕВОГО
ДАТЧИКА ЛОБОВОГО УДАРА).
Измерьте сопротивление между разъемом (4AG) диа-
гностического жгута проводов AG и массой кузова, а
также сопротивление между разъемом (4AG) диа-
гностического жгута проводов AG и разъемом (3H)
диагностического жгута проводов H.
Разъемы и клеммы
(4AG) № 7 — Масса кузова:
(4AG) № 9 — Масса кузова:
(4AG) № 7 — (4AG) № 9:
Составляет ли ве-
личина сопротив-
ления 1 МОм или
более?
Замените как
основной жгут
проводов сис-
темы подушек
безопасности,
так и жгут про-
водов кузова.
4
ПРОВЕРКА БЛОКА УПРАВЛЕНИЯ СИСТЕМОЙ ПО-
ДУШЕК БЕЗОПАСНОСТИ.
1) Подсоедините все разъемы.
2) Очистите память.
3) Выполните процедуру проверки.
4) Считайте КДН.
Отображается ли
на дисплее тот же
самый КДН?
Замените дополнитель-
ный датчик лобового уда-
ра (левый). <См. AB-25,
СНЯТИЕ, Дополнитель-
ный датчик лобового уда-
ра.>Если неисправность
сохраняется даже после
замены датчика, замени-
те блок управления сис-
темой подушек безопас-
ности. <См. AB-24, СНЯ-
ТИЕ, Блок управления
системой подушек безо-
пасности.>
