AB(diag)-62

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

I:

КДН 41 НЕИСПРАВНОСТЬ ПРАВОЙ БОКОВОЙ ПОДУШКИ
БЕЗОПАСНОСТИ

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
• Жгут проводов правой боковой подушки безопасности неисправен.
• Модуль правой боковой подушки безопасности неисправен.
• Неисправность блока управления системой подушек безопасности.

ОСТОРОЖНО:
• Перед проведением работ по диагностике системы подушек безопасности, убедитесь в том,
что выключатель зажигания находится в положении OFF, отсоедините клемму провода мас-
сы от аккумулятора и выждите не менее 20 секунд.
• После замены модуля подушки безопасности, преднатяжителя ремня безопасности, пред-
натяжителя поясной лямки ремня безопасности, поворотного разъема рулевой колонки,
блока управления и датчика вновь подсоедините каждую деталь и убедитесь, что предуп-
реждающая лампа работает нормально.
• В целях безопасности, при проверке основного жгута проводов системы подушек безопас-
ности отсоедините разъемы модулей подушек безопасности водителя и переднего пассажира.
• В целях безопасности, при проверке заднего жгута проводов системы подушек безопас-
ности отсоедините разъем модуля боковой подушки безопасности, разъем модуля подушки-
шторки безопасности, разъем преднатяжителя ремня безопасности и разъем преднатяжите-
ля поясной лямки ремня безопасности.

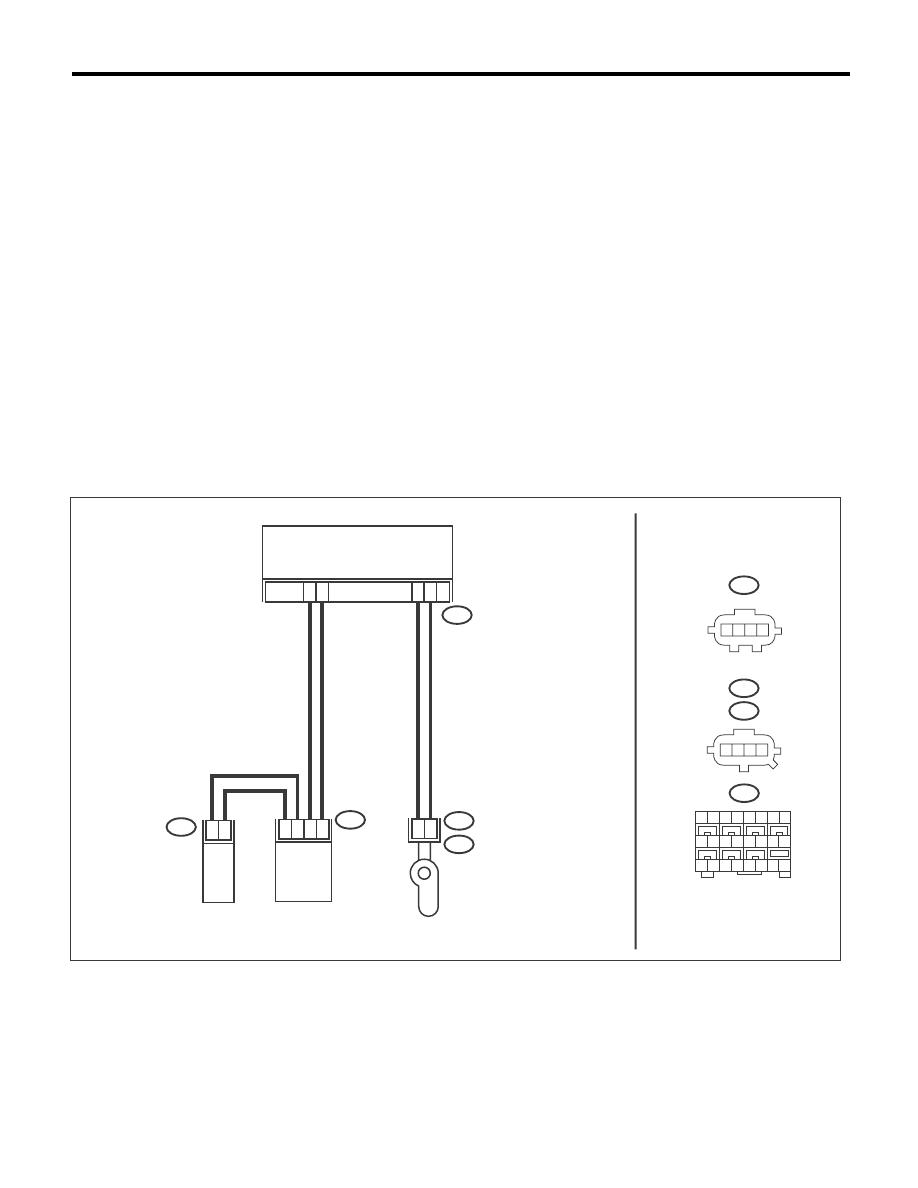

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

AB18

AB24

AB25

3

2

17

1

8

AB28

8

7

3

4

1

2

AB18

AB24

AB28

AB-01969

3

4

AB34

AB34

18 19 20 21 22 23 24

1 2 3 4

11 12 13 14

16

17

15

1 2 3 4

1 2 3 4

БЛОК УПРАВЛЕНИЯ СИСТЕМЫ

ПОДУШЕК БЕЗОПАСНОСТИ

ПРАВЫЙ ДАТЧИК

ПОДУШКИ-ШТОРКИ
(В ЗАДНЕЙ СТОЙКЕ)

ПРАВЫЙ ДАТЧИК

БОКОВОЙ ПОДУШКИ

БЕЗОПАСНОСТИ

(В ЦЕНТРАЛЬНОЙ СТОЙКЕ)

МОДУЛЬ ПРАВОЙ БОКОВОЙ

ПОДУШКИ БЕЗОПАСНОСТИ

10

5

9

6 7 8

AB(diag)-63

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА КОНТАКТА В РАЗЪЕМАХ.
Проверьте надежность контактов в разъемах между
блоком управления системой подушек безопасности,
модулем правой боковой подушки безопасности и
датчиком правой боковой подушки безопасности.

Выявлена ли нена-
дежность контак-
та?

Замените как задний
жгут проводов систе-
мы подушек безопас-
ности, так и жгут прово-
дов кузова.

Переходите к ша-
гу 2.

2

ПРОВЕРКА МОДУЛЯ БОКОВОЙ ПОДУШКИ БЕЗО-
ПАСНОСТИ.
1) Переведите выключатель зажигания в положение
OFF, отсоедините провод массы от аккумулятора и
выждите не менее 20 секунд.
2) Отсоедините разъемы (AB25) и (AB24), и подсо-
едините разъем (1AJ) диагностического жгута прово-
дов AJ к разъему (AB24).
3) Подсоедините резистор модуля подушки безопас-
ности к разъему (3AJ) диагностического жгута прово-
дов AJ.
4) Подсоедините клемму массы к аккумулятору и пе-
реведите выключатель зажигания в положение ON.

Предупреждаю-
щая лампа систе-
мы подушек безо-
пасности горит в
течение 6 секунд, а
затем гаснет?

Замените правый мо-
дуль боковой подушки
безопасности для пе-
реднего сиденья. <См.
SE-5, Переднее сиде-
нье>

Переходите к ша-
гу 3.

3

ПРОВЕРКА ЗАДНЕГО ЖГУТА ПРОВОДОВ СИСТЕ-
МЫ ПОДУШЕК БЕЗОПАСНОСТИ (ЖГУТ ПРОВОДОВ
МОДУЛЯ ПРАВОЙ БОКОВОЙ ПОДУШКИ БЕЗОПАС-
НОСТИ).
1) Переведите выключатель зажигания в положение
OFF, отсоедините провод массы от аккумулятора и
выждите не менее 20 секунд.
2) Отсоедините разъем (AB26) от преднатяжителя
правого ремня безопасности.
3) Отсоедините разъем (AB33) от модуля правой по-
душки-шторки безопасности.
4) Отсоедините разъем (AB30) от преднатяжителя
поясной лямки ремня безопасности (правого).
5) Отсоедините резистор модуля подушки безопас-
ности от диагностического жгута проводов AJ.
6) Отсоедините разъемы (AB6, AB17, AB18) от блока
управления системой подушек безопасности.
7) Подсоедините разъем (1AG) диагностического
жгута проводов AG к разъемам (AB6, AB17, AB18).
8) Измерьте сопротивление между разъемом (5AG)
диагностического жгута проводов AG и разъемом
(3AJ) диагностического жгута проводов AJ.

Разъемы и клеммы

(5AG) № 5 — (3AJ) № 2:
(5AG) № 7 — (3AJ) № 1:

Составляет ли ве-
личина сопротив-
ления менее 10
Ом?

Переходите к шагу 4.

Замените как за-
дний жгут прово-
дов системы по-
душек безопас-
ности, так и жгут
проводов кузова.

4

ПРОВЕРКА ЗАДНЕГО ЖГУТА ПРОВОДОВ СИСТЕ-
МЫ ПОДУШЕК БЕЗОПАСНОСТИ (ЖГУТ ПРОВОДОВ
МОДУЛЯ ПРАВОЙ БОКОВОЙ ПОДУШКИ БЕЗОПАС-
НОСТИ).
Измерьте сопротивление между клеммами разъема
(5AG) диагностического жгута проводов AG.

Разъемы и клеммы

(5AG) № 5 — (5AG) № 7:

Составляет ли ве-
личина сопротив-
ления 1 МОм или
более?

Переходите к шагу 5.

Замените как за-
дний жгут прово-
дов системы по-
душек безопас-
ности, так и жгут
проводов кузова.

5

ПРОВЕРКА ЗАДНЕГО ЖГУТА ПРОВОДОВ СИСТЕ-
МЫ ПОДУШЕК БЕЗОПАСНОСТИ (ЖГУТ ПРОВОДОВ
МОДУЛЯ ПРАВОЙ БОКОВОЙ ПОДУШКИ БЕЗОПАС-
НОСТИ).
Измерьте сопротивление между разъемом (5AG) диа-
гностического жгута проводов AG и массой кузова.

Разъемы и клеммы

(5AG) № 5 — Масса кузова:
(5AG) № 7 — Масса кузова:

Составляет ли ве-
личина сопротив-
ления 1 МОм или
более?

Переходите к шагу 6.

Замените как за-
дний жгут прово-
дов системы по-
душек безопас-
ности, так и жгут
проводов кузова.

AB(diag)-64

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

6

ПРОВЕРКА БЛОКА УПРАВЛЕНИЯ СИСТЕМОЙ ПО-
ДУШЕК БЕЗОПАСНОСТИ.
1) Подсоедините все разъемы.
2) Очистите память.
3) Выполните процедуру проверки.
4) Считайте КДН.

Отображается ли
на дисплее тот же
самый КДН?

Замените блок управ-
ления системой поду-
шек безопасности.
<См. AB-24, Блок уп-
равления системой по-
душек безопасности.>

Переходите к ша-
гу 7.

7

ПРОВЕРКА ДРУГИХ КДН НА ДИСПЛЕЕ.

Отображается ли
какой-либо другой
КДН?

Проверьте КДН, ис-
пользуя “Список кодов
диагностики неисправ-
ностей (КДН)”. <См.
AB(diag)-43, Список ко-
дов диагностики неис-
правностей (КДН).>

Завершите про-
ведение диагнос-
тики.

Шаг

Проверка

Да

Нет

AB(diag)-65

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

J: КДН 42 НЕИСПРАВНОСТЬ ЛЕВОЙ БОКОВОЙ ПОДУШКИ

БЕЗОПАСНОСТИ

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
• Жгут проводов левой боковой подушки безопасности неисправен.
• Модуль левой боковой подушки безопасности неисправен.
• Неисправность блока управления системой подушек безопасности.

ОСТОРОЖНО:
• Перед проведением работ по диагностике системы подушек безопасности, убедитесь в том,
что выключатель зажигания находится в положении OFF, отсоедините клемму провода мас-
сы от аккумулятора и выждите не менее 20 секунд.
• После замены модуля подушки безопасности, преднатяжителя ремня безопасности, пред-
натяжителя поясной лямки ремня безопасности, поворотного разъема рулевой колонки,
блока управления и датчика вновь подсоедините каждую деталь и убедитесь, что предуп-
реждающая лампа работает нормально.
• В целях безопасности, при проверке основного жгута проводов системы подушек безопас-
ности отсоедините разъемы модулей подушек безопасности водителя и переднего пассажира.
• В целях безопасности, при проверке заднего жгута проводов системы подушек безопас-
ности отсоедините разъем модуля боковой подушки безопасности, разъем модуля подушки-
шторки безопасности, разъем преднатяжителя ремня безопасности и разъем преднатяжите-
ля поясной лямки ремня безопасности.

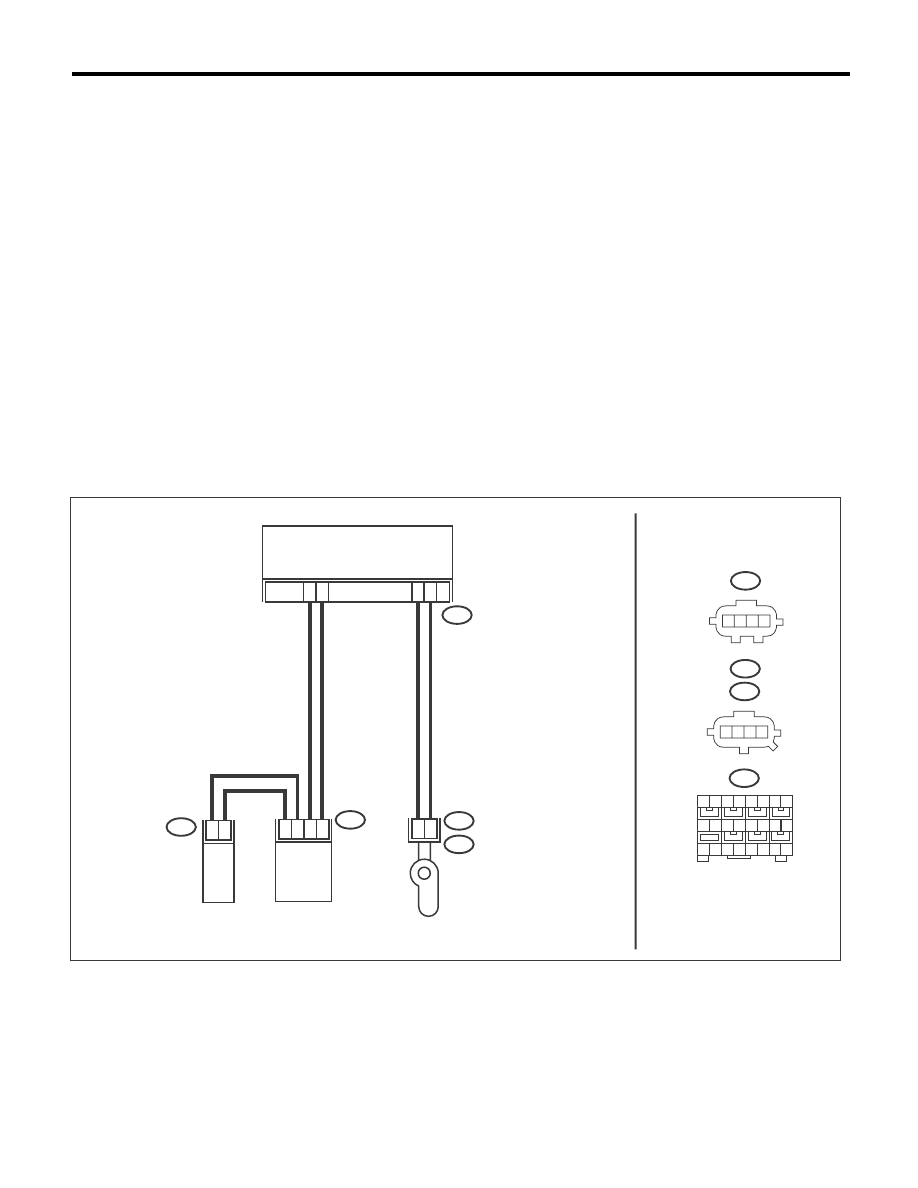

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

AB17

AB19

AB20

3

2

2

1

AB23

24

23

3

4

1

2

AB17

AB23

AB-01970

3

4

AB32

AB32

18 19 20 21 22 23 24

1 2 3 4

11 12 13 14

16

17

15

AB19

1 2 3 4

1 2 3 4

БЛОК УПРАВЛЕНИЯ СИСТЕМЫ

ПОДУШЕК БЕЗОПАСНОСТИ

ЛЕВЫЙ ДАТЧИК

ПОДУШКИ-ШТОРКИ
(В ЗАДНЕЙ СТОЙКЕ)

ЛЕВЫЙ ДАТЧИК

БОКОВОЙ ПОДУШКИ

БЕЗОПАСНОСТИ

(В ЦЕНТРАЛЬНОЙ СТОЙКЕ)

МОДУЛЬ ЛЕВОЙ БОКОВОЙ
ПОДУШКИ БЕЗОПАСНОСТИ

10

9

5 6 7 8
