AB-40

Утилизация модуля подушки безопасности (активация после снятия с автомобиля)

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ

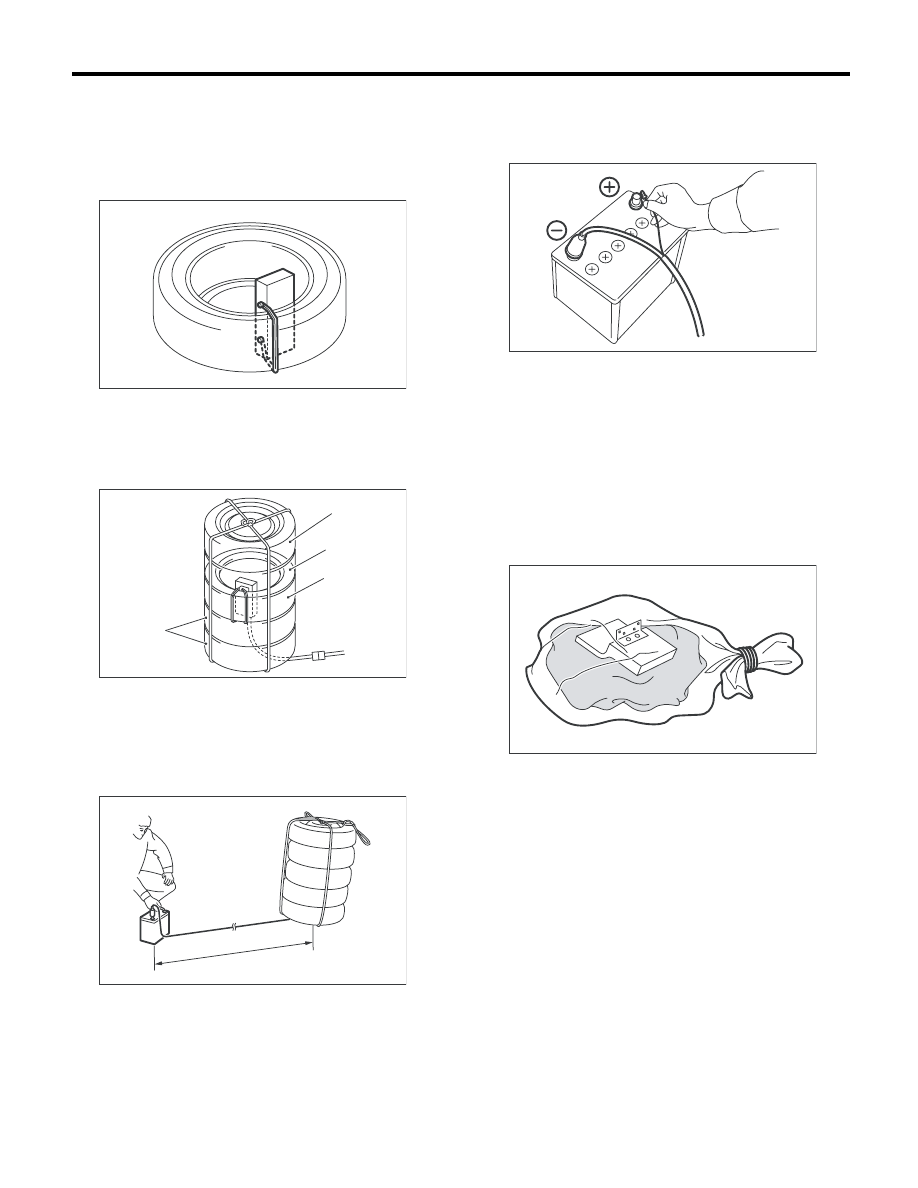

8) Подсоедините адаптер К приспособления
для активации к модулю подушки безопаснос-
ти.
9) Установите модуль подушки безопасности
на шину без диска размерностью 14 дюймов
или более.

10) Под шину (В) с прикрепленным модулем бо-
ковой подушки безопасности установите две
шины без дисков (А) Установите сверху шину
без диска (C), после чего - шину с диском (D) на
самый верх. Крепко закрепите их веревкой.

11) Переместите аккумулятор на расстояние
не менее 5 м (16 футов) от шин и убедитесь в
том, что участок безопасен для проведения ак-
тивации. Подсоедините зажим приспособле-
ния для активации к отрицательной (–) клемме
аккумуляторной батареи.

12) Другой провод приспособления для актива-
ции подсоедините к положительной клемме (+)
аккумуляторной батареи, и проведите актива-
цию модуля подушки безопасности.

ОСТОРОЖНО:
• После срабатывания модуль подушки бе-
зопасности станет очень горячим. Дайте ему
остыть в течение 40 минут, после чего ути-
лизируйте.
• Проследите за тем, чтобы в сработавший
модуль подушки безопасности не попала
вода.
13) Поместите сработавший модуль подушки
безопасности в герметичный виниловый пакет
для дальнейшей утилизации.

(1) 5 м (16 футов) или более

AB-00725

AB-00146

(A)

(B)

(C)

(D)

SB-00065

(1)

SB-00018

AB-00043

AB-41

Утилизация модуля подушки безопасности (активация после снятия с автомобиля)

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ

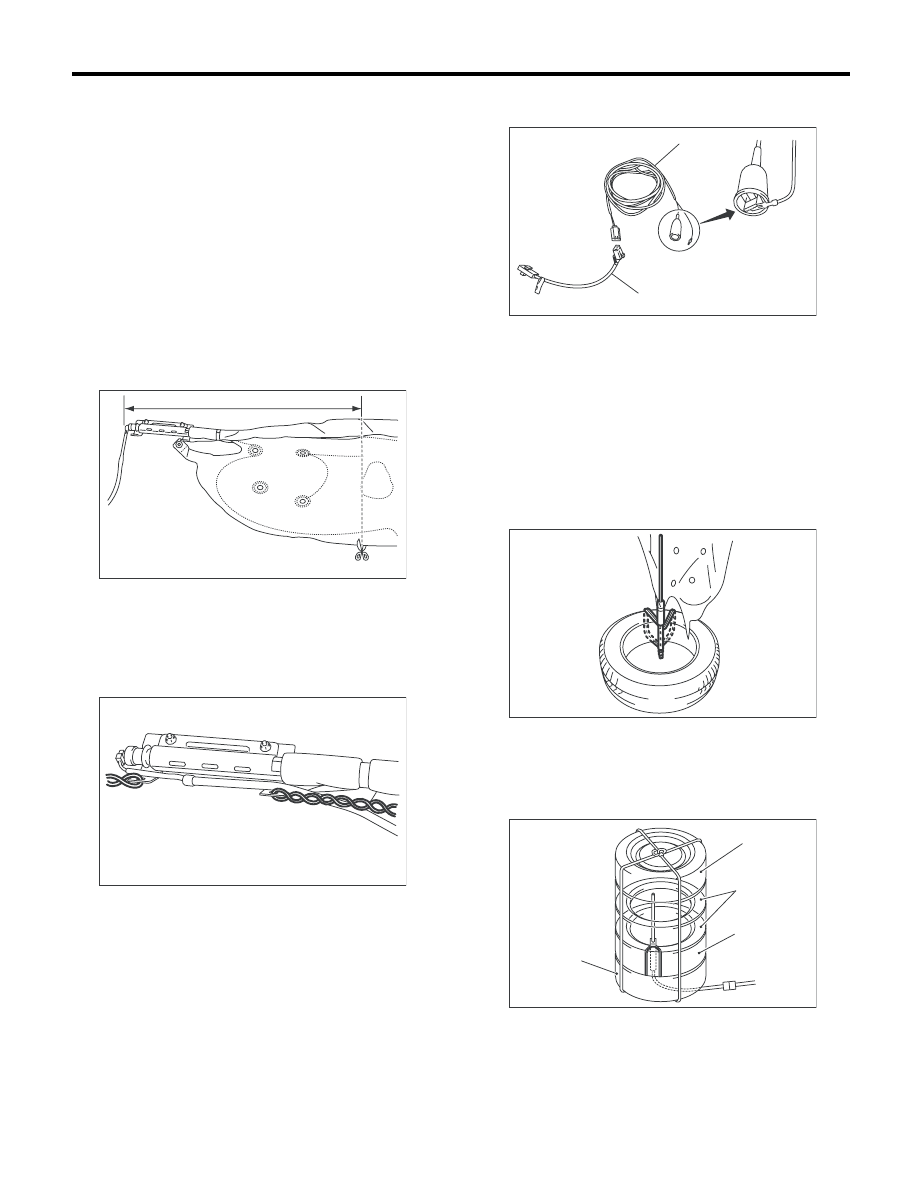

4. МОДУЛЬ ПОДУШКИ-ШТОРКИ
БЕЗОПАСНОСТИ

1) Переведите выключатель зажигания в поло-
жение OFF.
2) Перед началом проведения работ отсоеди-
ните провод массы от аккумулятора и выждите
не менее 20 секунд.
3) Снимите внутреннюю отделку крыши. <См.
EI-55, СНЯТИЕ, Внутренняя отделка крышки.>
4) Снимите модуль подушки-шторки безопас-
ности. <См. AB-22, СНЯТИЕ, Модуль подушки-
шторки безопасности.>
5) Раскройте тканевую часть подушки безо-
пасности, отрежьте подушку безопасности на
расстоянии 850 мм (33,5 дюйма) от конца на-
гнетателя (A).

6) Сплетите вместе три автомобильных жгута
проводов [каждый площадью сечения 1,25 мм

(0,00194 кв. дюйма) или более], и закрепите
ими модуль подушки безопасности, пропуская
через отверстия в кронштейне модуля подуш-
ки безопасности.

7) Закоротите клемму на зажим приспособле-
ния для активации (А).

ОСТОРОЖНО:
Закорачивание клеммы на приспособление
для активации должно осуществляться не-
посредственно перед срабатыванием моду-
ля подушки безопасности.

8) Соедините приспособление для активации и
адаптер D приспособления для активации (B).

9) Подсоедините адаптер D приспособления
для активации к модулю подушки безопаснос-
ти.
10) Установите модуль подушки безопасности
на шину без диска размерностью 14 дюймов
или более.

11) Под шину (В) с прикрепленным модулем по-
душки-шторки безопасности установите шину
без дисков (А) Установите сверху две шины
без дисков (C), после чего — шину с диском (D)
на самый верх. Крепко закрепите их веревкой.

AB-00656

AB-00657

(A) ПРИСПОСОБЛЕНИЕ ДЛЯ АКТИВАЦИИ:

(Инструмент № 98299PA030)

(B) Адаптер D приспособления для активации:

(Инструмент № 98299SA010)

SB-00021

(A)

(B)

AB-00658

AB-00659

(A)

(B)

(C)

(D)

AB-42

Утилизация модуля подушки безопасности (активация после снятия с автомобиля)

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ

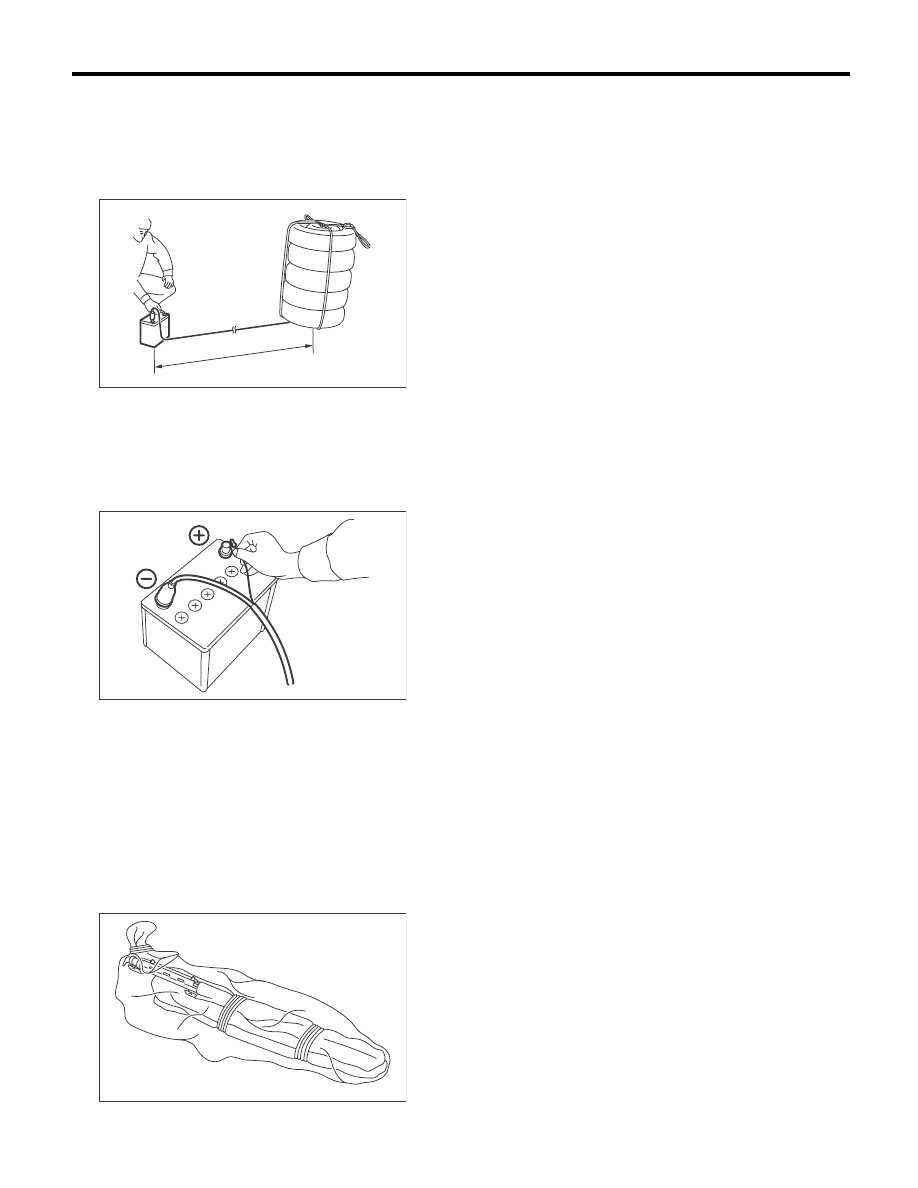

12) Переместите аккумулятор на расстояние
не менее 5 м (16 футов) от шин и убедитесь в
том, что участок безопасен для проведения ак-
тивации. Подсоедините зажим приспособле-
ния для активации к отрицательной (–) клемме
аккумуляторной батареи.

13) Другой провод приспособления для актива-
ции подсоедините к положительной клемме (+)
аккумуляторной батареи, и проведите актива-
цию модуля подушки безопасности.

ОСТОРОЖНО:
• После срабатывания модуль подушки бе-
зопасности станет очень горячим. Дайте ему
остыть в течение 40 минут, после чего ути-
лизируйте.
• Проследите за тем, чтобы в сработавший
модуль подушки безопасности не попала
вода.
14) Поместите сработавший модуль подушки
безопасности в герметичный виниловый пакет
для дальнейшей утилизации.

(1) 5 м (16 футов) или более

SB-00065

(1)

SB-00018

AB-00655
