AB-16

Места осмотра после столкновения

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ

2. МОДУЛЬ ПОДУШКИ БЕЗОПАСНОСТИ
ПЕРЕДНЕГО ПАССАЖИРА

Проверьте следующие узлы и детали, заменив
поврежденные узлы и детали новыми.
• Модуль подушки безопасности на наличие
трещин или деформаций.
• Жгут проводов и/или разъем на наличие тре-
щин, деформаций или разрыва цепи.
• Провода жгута проводов на повреждение
изоляции.
• Монтажный кронштейн на наличие трещин
или деформаций.

3. МОДУЛЬ БОКОВОЙ ПОДУШКИ
БЕЗОПАСНОСТИ

Проверьте следующие узлы и детали, заменив
поврежденные узлы и детали новыми.
• Переднее сиденье, модуль подушки безопас-
ности и монтажный кронштейн на наличие пов-
реждений или деформаций.
• Жгут проводов и/или разъем на наличие тре-
щин, деформаций или разрыва цепи.
• Провода жгута проводов на повреждение
изоляции.

4. МОДУЛЬ ПОДУШКИ-ШТОРКИ
БЕЗОПАСНОСТИ

Проверьте следующие узлы и детали, заменив
поврежденные узлы и детали новыми.
• Крышку подушки безопасности на наличие
царапин или деформации.
• Жгут проводов и/или разъем на наличие тре-
щин, деформаций или разрыва цепи.
• Провода жгута проводов на повреждение
изоляции.
• Монтажный кронштейн и скобу крепления на
наличие трещин и деформаций.

5. БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ
ПОДУШЕК БЕЗОПАСНОСТИ

Проверьте следующие узлы и детали, заменив
поврежденные узлы и детали новыми.
• Блок управления на наличие трещин или де-
формаций.
• Монтажный кронштейн на наличие трещин
или деформаций.
• Разъем на наличие царапин, трещин или де-
формаций.
• Подушку безопасности на предмет срабаты-
вания.
• Боковую подушку безопасности на предмет
срабатывания.
• Подушку-шторку безопасности на предмет
срабатывания.

6. ДОПОЛНИТЕЛЬНЫЙ ДАТЧИК
ЛОБОВОГО УДАРА

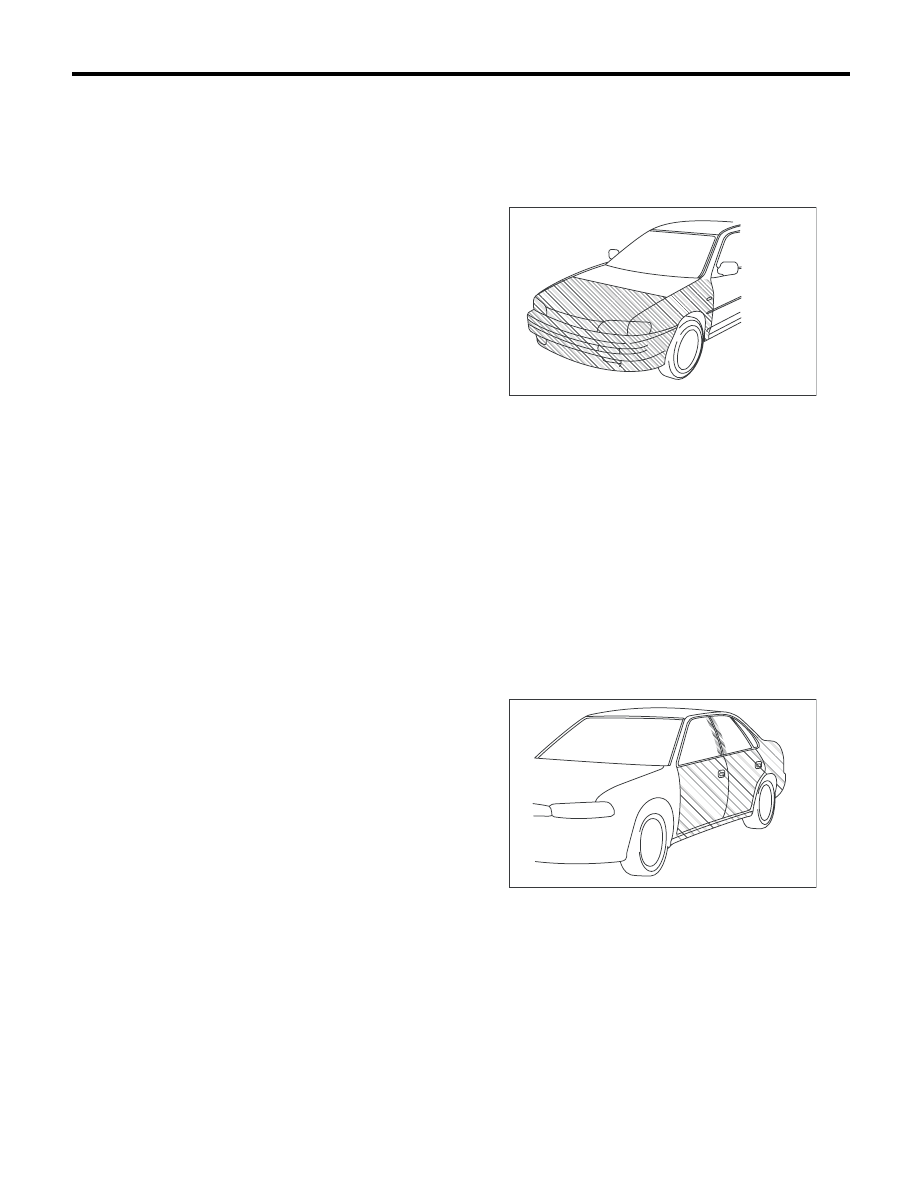

При повреждении участка автомобиля, отме-
ченного на рисунке, проведите проверку сле-
дующих узлов и деталей, заменяя поврежден-
ные узлы и детали новыми.

• Дополнительный датчик лобового удара на
наличие трещин или деформаций.
• Разъем на наличие царапин, трещин или де-
формаций.
• Подушку безопасности на предмет срабаты-
вания.

7. ВСПОМОГАТЕЛЬНЫЙ ДАТЧИК
ОПРЕДЕЛЕНИЯ УРОВНЯ
БЕЗОПАСНОСТИ, ДАТЧИК БОКОВОЙ
ПОДУШКИ БЕЗОПАСНОСТИ И ДАТЧИК
ПОДУШКИ-ШТОРКИ БЕЗОПАСНОСТИ

• Вспомогательный датчик определения уров-
ня безопасности, датчик боковой подушки бе-
зопасности и датчик подушки-шторки безопас-
ности на наличие трещин или деформаций.
• Монтажный кронштейн на наличие трещин
или деформаций.
• Вспомогательный датчик определения уров-
ня безопасности на предмет трещин или де-
формации.
• Разъем на наличие царапин, трещин или де-
формаций.

AB-00029

AB-01869

AB-17

Места осмотра после столкновения

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ

• Боковую подушку безопасности или подуш-
ку-шторку безопасности на предмет срабаты-
вания. (со стороны срабатывания).

8. ПОВОРОТНЫЙ РАЗЪЕМ РУЛЕВОЙ
КОЛОНКИ

Проверьте следующие позиции и замените
треснувшие или поврежденные детали на но-
вые.
• Комбинированный переключатель
• Поворотный разъем рулевой колонки

9. ВАЛ РУЛЕВОГО КОЛЕСА

Измерьте общую длину рулевой колонки.
Если выявлено отклонение от нормативного
размера, деталь считается поврежденной. В
таком случае, замените деталь на новую.

Штатный порядок работы: Общая длина L

Рулевая колонка с регулируемым наклоном

833,6

+1,3

–0,3

мм (32,82

+0,051

–0,012

дюйма)

Телескопическая рулевая колонка с регули-
руемым углом наклона (измерьте
при минимальной длине)

818,6

+1,5

–1,5

мм (32,23

+0,059

–0,059

дюймов)

AB-00728

AB-18

Модуль подушки безопасности водителя

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ

4. Модуль подушки

безопасности водителя

A: СНЯТИЕ

ОСТОРОЖНО:
Перед проведением любых работ с модулем
подушки безопасности изучите пункт “ОС-
ТОРОЖНО” раздела “Общие сведения”.
<См. AB-5, ОСТОРОЖНО, Общие сведения.>
1) Установите передние колеса в направлении
прямолинейного движения. (Установив пере-
дние колеса в направлении прямолинейного
движения, прокатите автомобиль 5 м (16 фу-
тов) или больше, чтобы убедиться, что он пере-
мещается в прямолинейном направлении.)
2) Переведите выключатель зажигания в поло-
жение OFF.
3) Перед началом проведения работ отсоеди-
ните провод массы от аккумулятора и выждите
не менее 20 секунд.

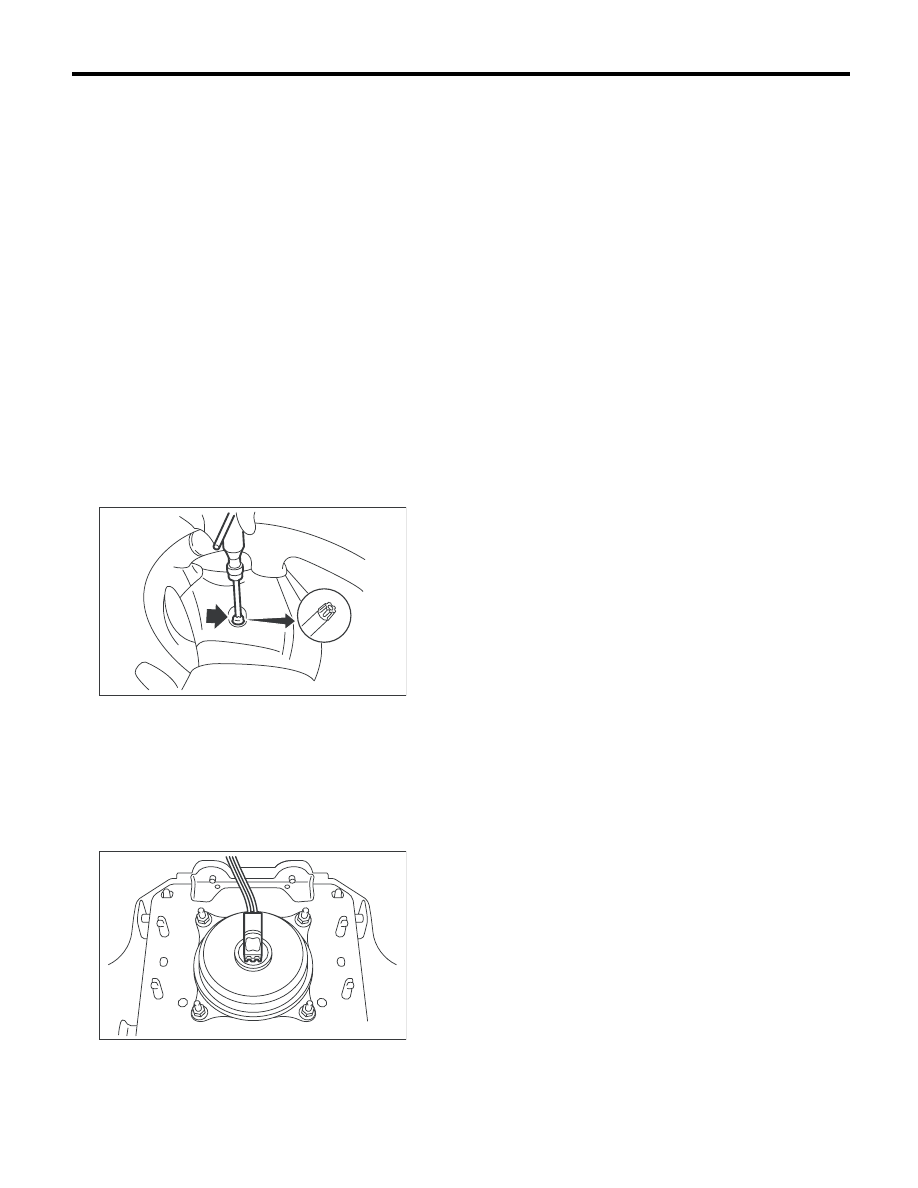

4) При помощи насадки TORX

T30 (1), снимите

два болта TORX

со стороны рулевого колеса.

5) Отсоедините жгут проводов звукового сиг-
нала.
6) Отсоедините разъем подушки безопасности,
расположенный на обратной стороне модуля
подушки безопасности, а затем извлеките мо-
дуль подушки безопасности. <См. AB-11, ПРО-
ЦЕДУРА, Разъем модуля подушки безопаснос-
ти.>

7) Правила обращения со снятым модулем по-
душки безопасности приведены в разделе
“ОСТОРОЖНО”. <См. AB-5, ОСТОРОЖНО,
Общие сведения.>

B: УСТАНОВКА

Момент затяжки:

10 Нм (1,0 кгс-м, 7,2 фунт-сила-фут)

C: ПРОВЕРКА

ОСТОРОЖНО:
• Перед проведением любых работ с моду-
лем подушки безопасности изучите пункт
“ОСТОРОЖНО” раздела “Общие сведения”.
<См. AB-5, ОСТОРОЖНО, Общие сведения.>
• Не допускайте, чтобы жгуты проводов и
разъемы спутались с другими деталями или
мешали им.
Проверьте следующие позиции и замените
поврежденные детали на новые. <См. AB-15,
МОДУЛЬ ПОДУШКИ БЕЗОПАСНОСТИ ВОДИ-
ТЕЛЯ, ПРОВЕРКА, Места осмотра после стол-
кновения.>
• Модуль подушки безопасности
• Жгут проводов
• Разъем
• Монтажный кронштейн

CC-00018

(1)

AB-00033

AB-19

Модуль подушки безопасности переднего пассажира

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ

5. Модуль подушки

безопасности переднего
пассажира

A: СНЯТИЕ

ОСТОРОЖНО:
Перед проведением любых работ с модулем
подушки безопасности изучите пункт “ОС-
ТОРОЖНО” раздела “Общие сведения”.
<См. AB-5, ОСТОРОЖНО, Общие сведения.>
1) Переведите выключатель зажигания в поло-
жение OFF.
2) Перед началом проведения работ отсоеди-
ните провод массы от аккумулятора и выждите
не менее 20 секунд.
3) Снимите панель приборов. <См. EI-47, СНЯ-
ТИЕ, Узел панели приборов.>

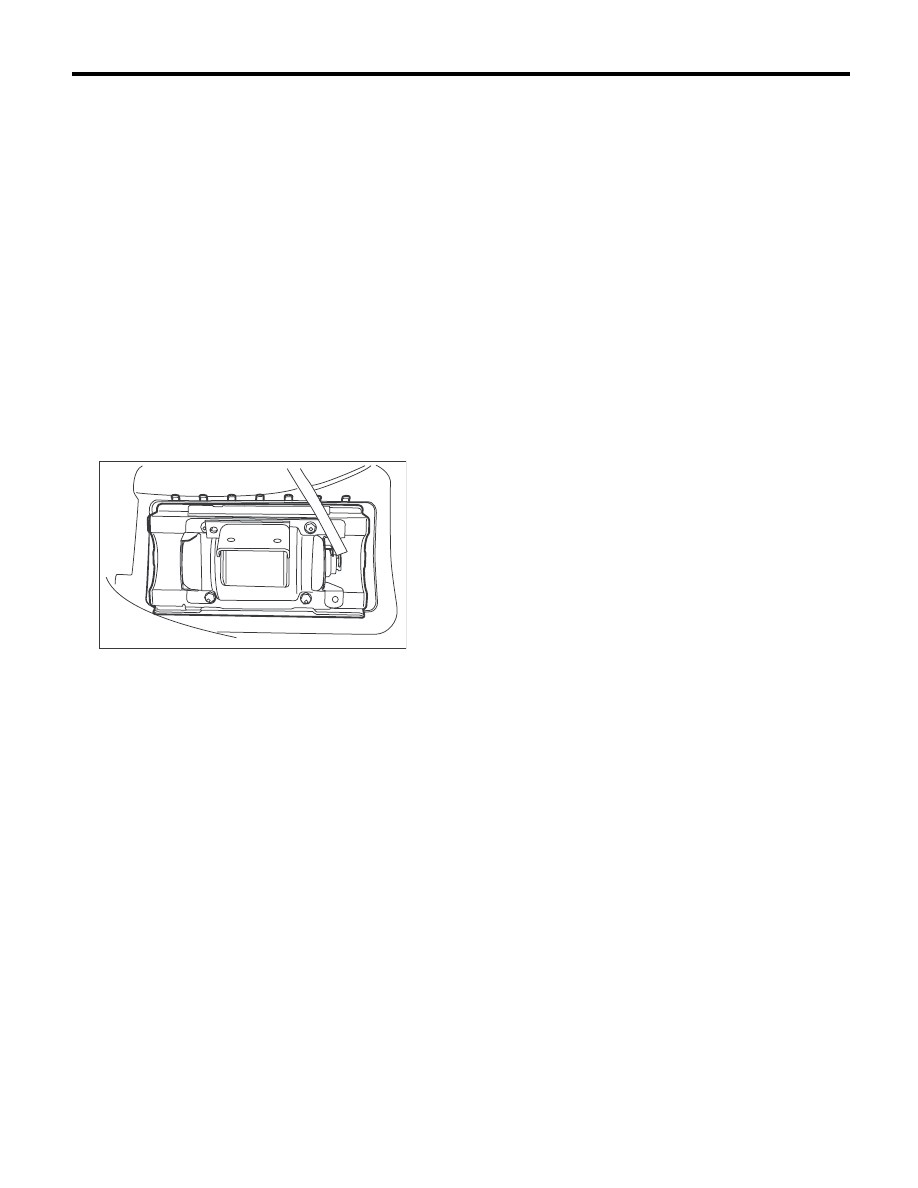

4) Снимите защелку и снимите модуль подушки
безопасности переднего пассажира.

5) Правила обращения со снятым модулем по-
душки безопасности приведены в разделе
“ОСТОРОЖНО”. <См. AB-5, ОСТОРОЖНО,
Общие сведения.>

B: УСТАНОВКА

ОСТОРОЖНО:
Не допускайте, чтобы жгуты проводов и
разъемы спутались с другими деталями или
мешали им.
Установка производится в порядке, обратном
порядку снятия.

Момент затяжки:

7,5 Нм (0,76 кгс-м, 5,5 фунт-сила-фут)

C: ПРОВЕРКА

ОСТОРОЖНО:
Перед проведением любых работ с модулем
подушки безопасности изучите пункт “ОС-
ТОРОЖНО” раздела “Общие сведения”.
<См. AB-5, ОСТОРОЖНО, Общие сведения.>
Проверьте следующие позиции и замените пов-
режденные детали на новые. <См. AB-16, МО-
ДУЛЬ ПОДУШКИ БЕЗОПАСНОСТИ ПЕРЕДНЕГО
ПАССАЖИРА, ПРОВЕРКА, Места осмотра после
столкновения.>
• Модуль подушки безопасности
• Жгут проводов
• Разъем
• Монтажный кронштейн

AB-01907
