Subaru Impreza (2008 год). Руководство - часть 622
AC(diag)-18

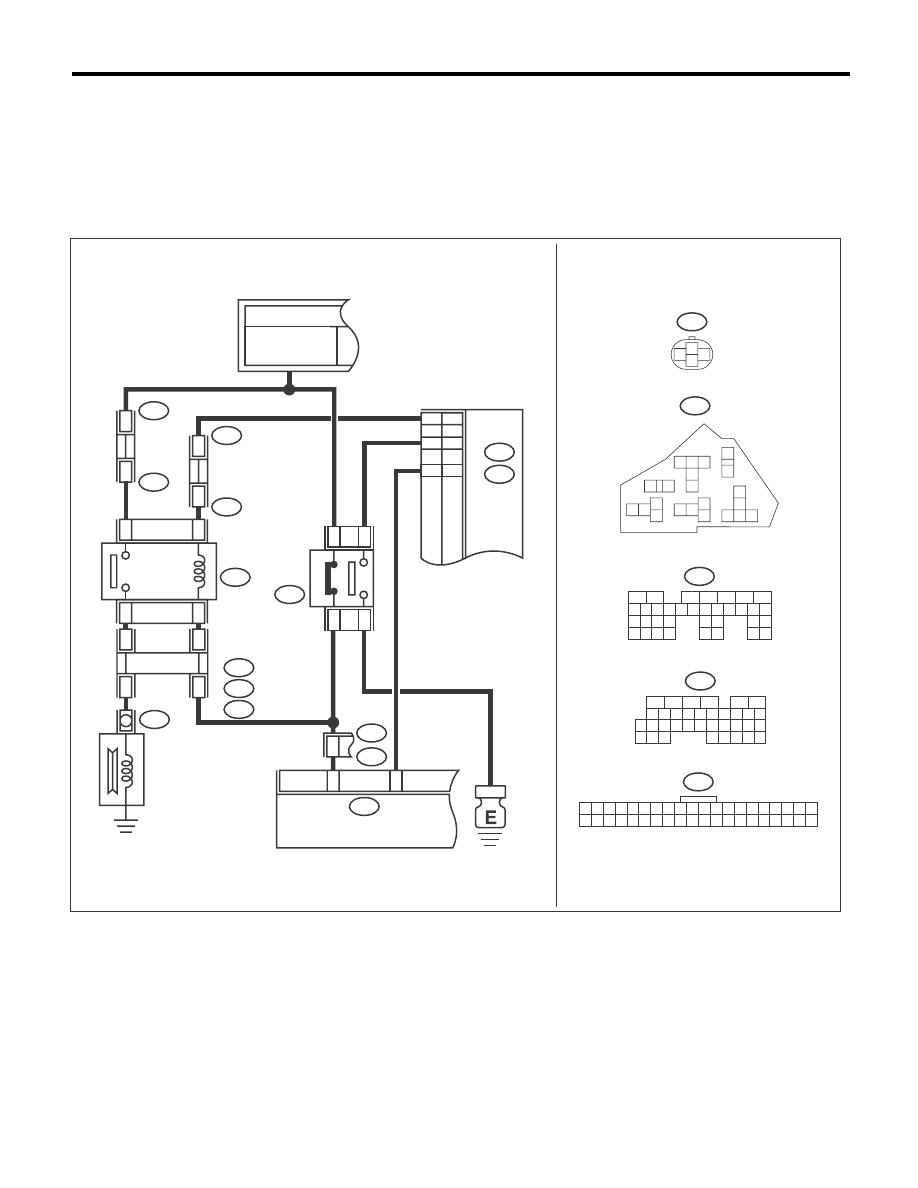

Диагностика неисправностей системы кондиционера
СИСТЕМА ОТОПИТЕЛЯ, ВЕНТИЛЯТОРА САЛОНА И АВТОМАТИЧЕСКОГО КОНДИЦИОНЕРА (АВТОМАТИЧЕСКИЙ КОНДИЦИОНЕР) (ДИАГНОСТИКА)
8
ПРОВЕРКА ЭЛЕКТРОДВИГАТЕЛЯ ВЕНТИЛЯТО-
РА САЛОНА.
1) Отсоедините разъем от электродвигателя вен-
тилятора салона.
2) Подсоедините положительную клемму аккуму-
ляторной батареи к клемме №2 разъема электро-
двигателя вентилятора, а отрицательную клемму
к клемме №1.
3) Убедитесь, что электродвигатель вентилятора
салона работает.
Работает ли электродвига-
тель вентилятора салона?
Замените элект-
родвигатель вен-
тилятора салона.
9

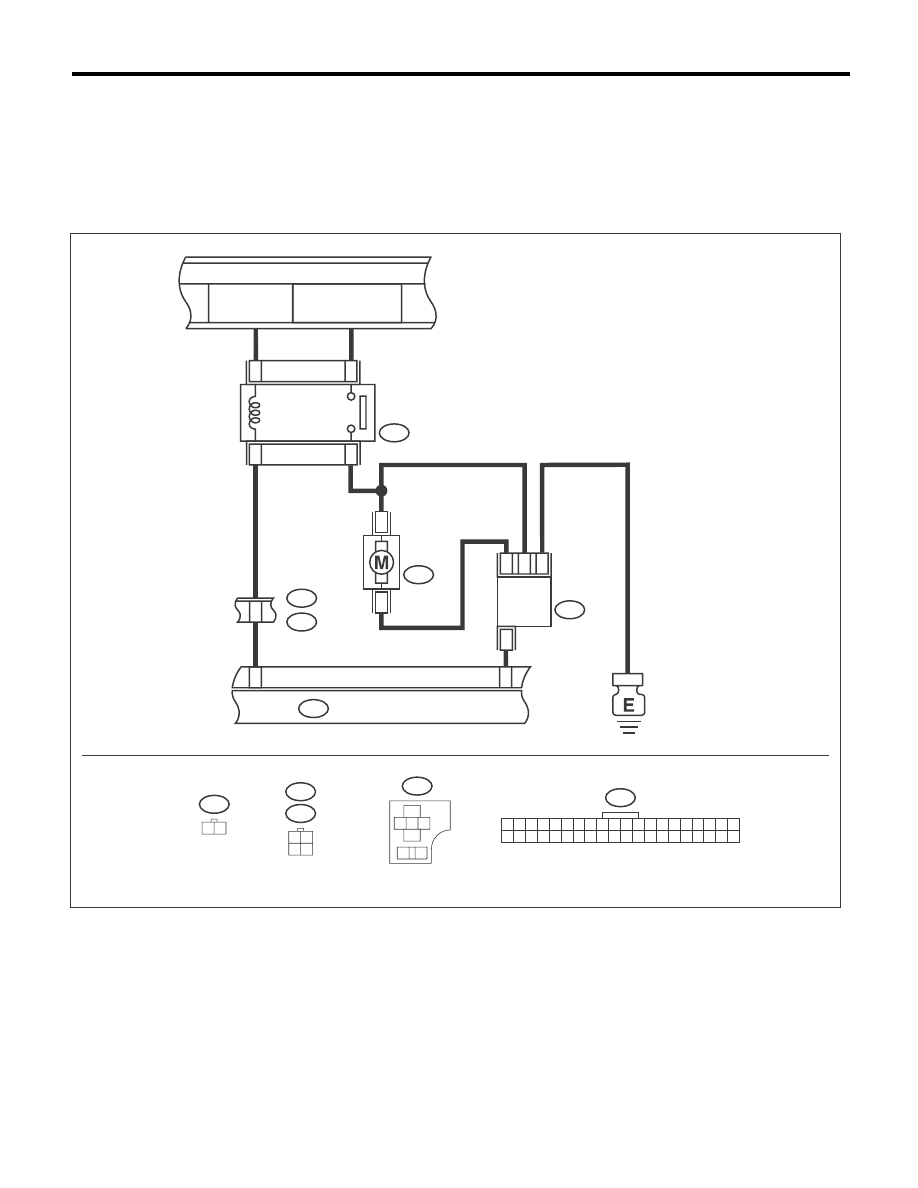

ПРОВЕРКА ЖГУТА ПРОВОДОВ.
1) Переведите выключатель зажигания в поло-
жение OFF.
2) Отсоедините разъем электродвигателя венти-
лятора и разъем транзистора большой мощности.
3) При помощи тестера измерьте сопротивление
между электродвигателем вентилятора салона и
транзистором большой мощности.
Разъемы и клеммы
(B87) № 2 — (B57) № 4:
(B87) № 1 — (B57) № 3:
Составляет ли величина со-
противления менее 10 Ом?
Устраните неис-
правность или за-
мените жгут про-
водов.
10 ПРОВЕРКА ЖГУТА ПРОВОДОВ.
При помощи тестера измерьте сопротивление
между транзистором большой мощности и массой
кузова.
Разъемы и клеммы
(B57) № 1 — Масса кузова:
Составляет ли величина со-
противления менее 10 Ом?
Устраните неис-
правность или за-
мените жгут про-
водов.
11 ПРОВЕРКА ЖГУТА ПРОВОДОВ.
1) Переведите выключатель зажигания в поло-
жение OFF.
2) Снимите панель управления.
3) При помощи тестера измерьте сопротивление
между панелью управления и транзистором боль-
шой мощности.
Разъемы и клеммы
(i88) № 40 — (B57) № 2:
Составляет ли величина со-
противления менее 10 Ом?
Устраните неис-
правность или за-
мените жгут про-
водов.
12 ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТОВ.
Проверьте надежность контактов в разъеме бло-
ка управления кондиционером.
Выявлена ли ненадежность
контакта в разъеме?
Устраните неис-
правность разъ-
ема или замените
жгут проводов.
13 ПРОВЕРКА СИГНАЛА УПРАВЛЕНИЯ ВЕНТИЛЯ-
ТОРОМ
1) Подсоедините снятые разъемы.
2) Переведите выключатель зажигания в поло-
жение ON.
3) Измените положение переключателя скоро-
стных режимов вентилятора с 1-ой до 7-ой.
4) При помощи тестера измерьте напряжение
между транзистором большой мощности и массой
кузова.
Разъемы и клеммы
(B57) № 2 — Масса кузова:
Составляет ли величина на-
пряжения приблизительно
10 В в 1-м положении и при-
близительно 1 В в 7-м поло-
жении?
Замените тран-
зистор большой
мощности.
14 ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТОВ.
Проверьте надежность контактов в разъеме бло-
ка управления кондиционером.
Выявлена ли ненадежность
контакта в разъеме?
Устраните неис-
правность разъ-
ема или замените
жгут проводов.
Замените блок
управления авто-
матическим кон-
диционером.
Шаг
Проверка
Да
Нет
