Subaru Impreza (2008 год). Руководство - часть 606
AC-8
Общие сведения

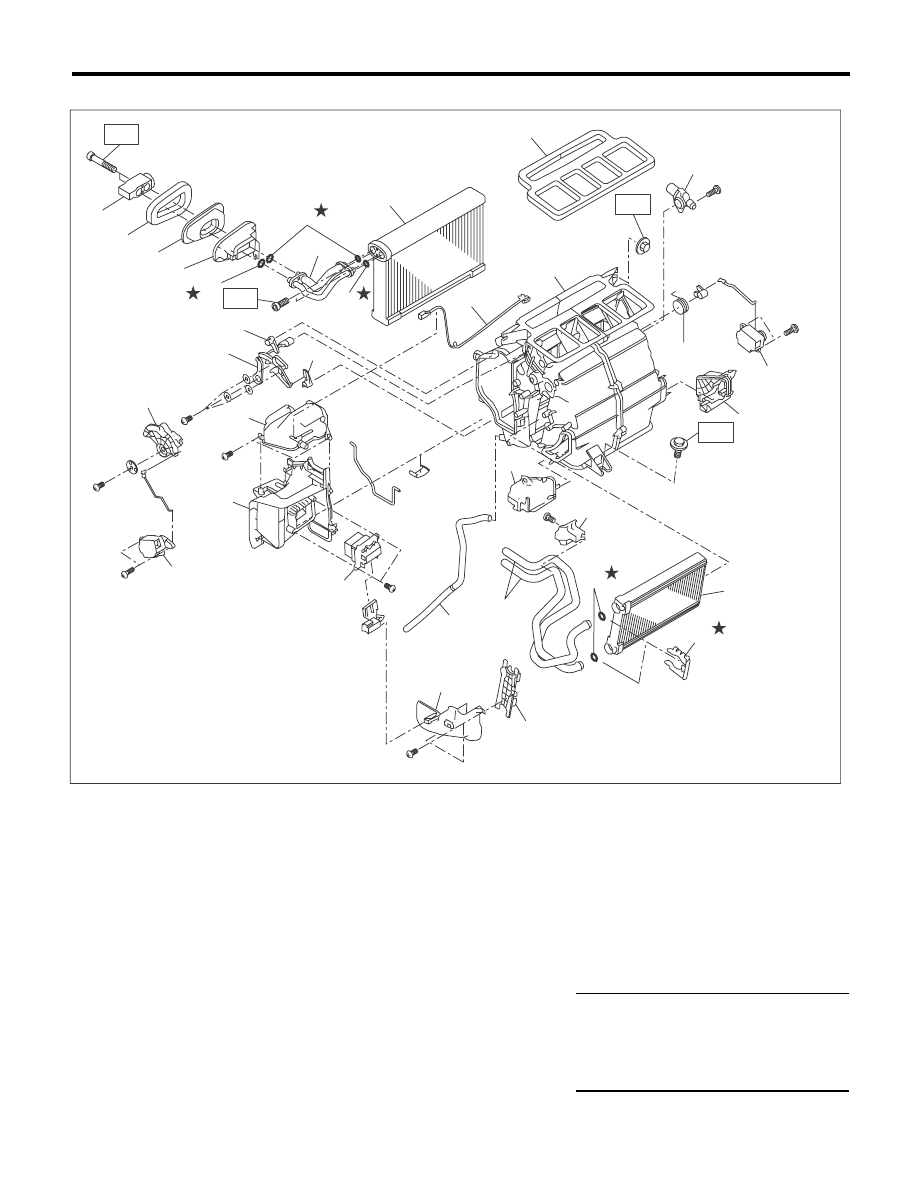

СИСТЕМА HVAC (ОТОПИТЕЛЬ, ВЕНТИЛЯТОР И КОНДИЦИОНЕР)

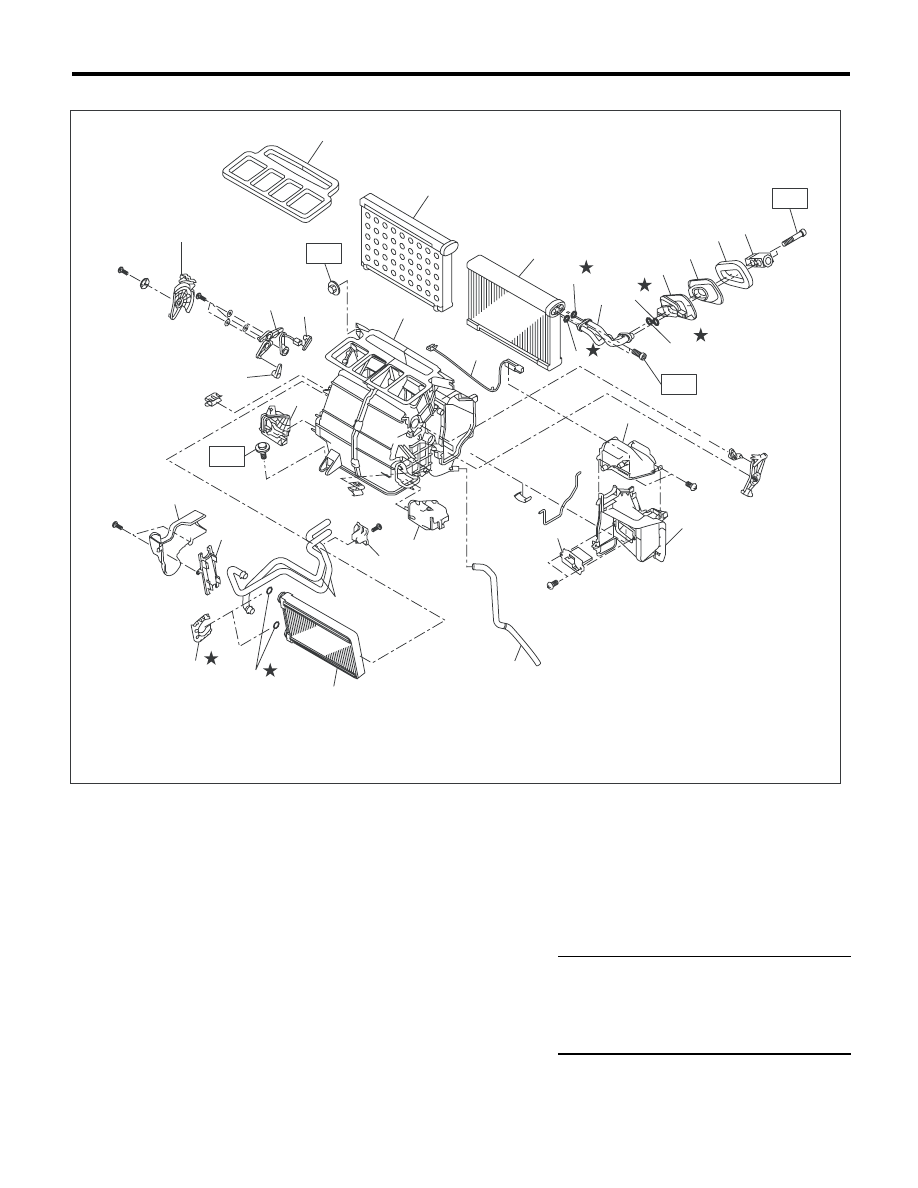

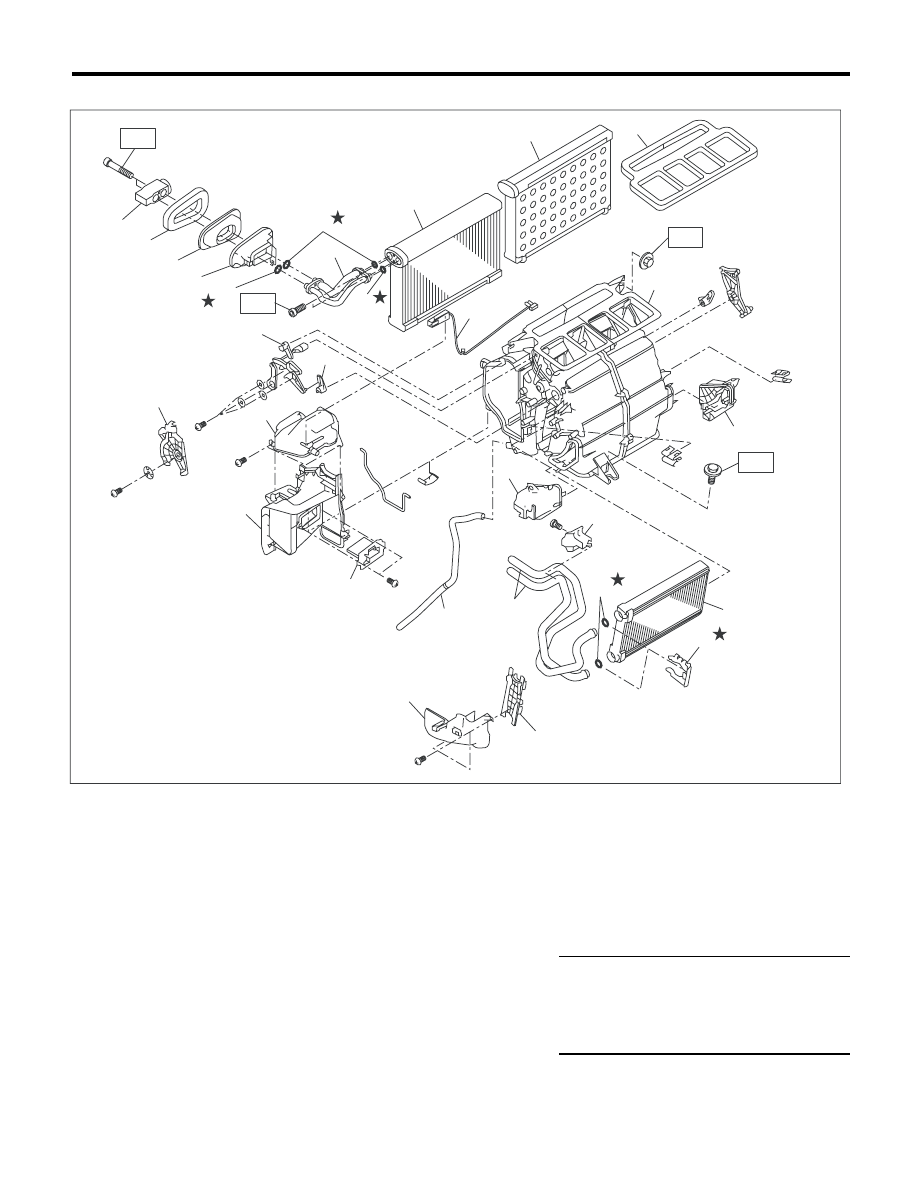

• Модель с автоматическим кондиционером (модель с правосторонним управлением)
(1) Расширительный клапан
(13) Сливной шланг
(25) Аспиратор
(2) Прокладка
(14) Привод заслонки режимов обдува (26) Привод заслонки воздушной смеси
(3) Проходная изолирующая втулка (15) Трубка сердцевины отопителя
(27) Уплотнительное кольцо
(4) Корпус
(16) Кожух трубки отопителя
(28) Основной рычаг выбора режима об-
дува
(5) Уплотнительное кольцо
(17) Крышка сердцевины отопителя
(29) Тяга вентиляционной заслонки
(6) Трубка испарителя
(18) Уплотнительное кольцо
(30) Тяга заслонки обогревателя ветро-
вого стекла
(7) Испаритель
(19) Хомут
(31) Тяга заслонки режимов обдува
(8) Тормозная накладка
(20) Сердцевина отопителя
(9) Датчик испарителя
(21) Хомут трубки
Момент затяжки:
Нм (кгс-м, фунт-сила-фут)
(10) Кожух трубки испарителя
(22) Воздуховод обдува ног (левый)
T1: 5,0 (0,5, 3,7)
(11) Крышка испарителя
(23) Воздуховод обдува ног (правый)
T2: 6,68 (0,7, 4,9)
(12) Транзистор большой мощности
(24) Корпус отопителя
T3: 7,5 (0,76, 5,5)
AC-01717
T1
T2
T3
T3
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(8)
(9)
(10)
(11)
(12)
(13)
(14)
(15)
(16)
(17)
(18)
(19)
(20)
(21)
(22)
(23)
(24)
(25)
(26)
(27)
(30)
(29)
(31)
(28)
(27)
