Subaru Impreza (2008 год). Руководство - часть 596

PS-60

Механизм рулевого управления [модель с правосторонним управлением]

СИСТЕМА УСИЛИТЕЛЯ РУЛЕВОГО УПРАВЛЕНИЯ (УСИЛИТЕЛЬ РУЛЕВОГО УПРАВЛЕНИЯ)

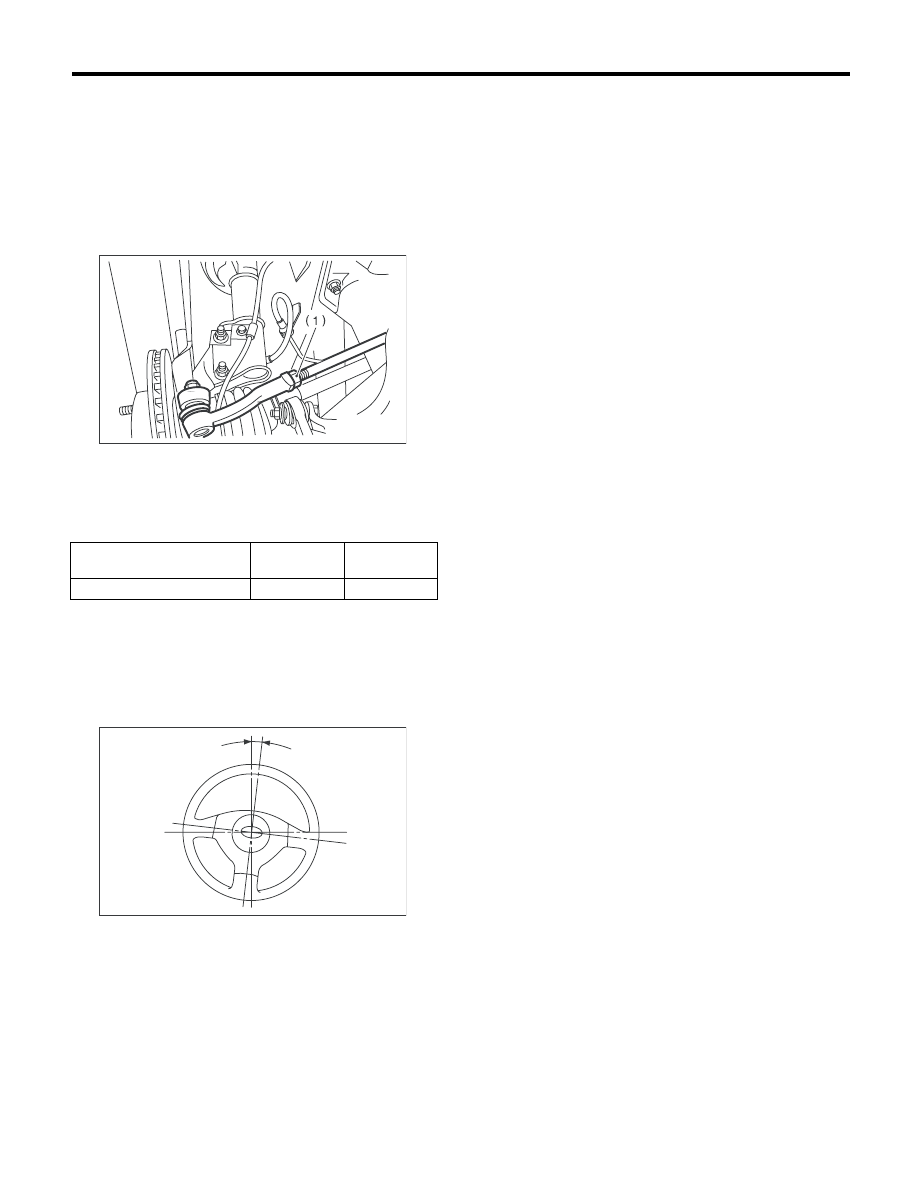

F: РЕГУЛИРОВКА

1) Отрегулируйте схождение передних колес.
<См. FS-11, СХОЖДЕНИЕ ПЕРЕДНИХ КОЛЕС,
ПРОВЕРКА, Углы установки колес.>

Нормативные значения схождения пере-
дних колес:

ВНУТРЕННИЙ 3 — НАРУЖНЫЙ 3 мм (ВНУТ-
РЕННИЙ 0,12 — НАРУЖНЫЙ 0,12 дюйма)

2) Отрегулируйте угол поворота колес.

Нормативные значения угла поворота:

3) Если спицы рулевого колеса находятся не в
горизонтальном положении, когда колеса уста-
новлены в положение прямолинейного движе-
ния, или погрешность на ободе рулевого коле-
са составляет более 5°, переустановите руле-
вое колесо в правильное положение.

4) Если после этой регулировки спицы рулево-
го колеса находятся не в горизонтальном поло-
жении, когда колеса установлены в положение
прямолинейного движения, устраните пробле-
му, повернув правую и левую рулевую тягу в
противоположных направлениях на одинако-
вый угол.

(1) Контргайка

Модель

Внутреннее

колесо

Внешнее

колесо

Для всех моделей

37,8°

±1,5°

33,4°

±1,5°

(1) 5° или менее

PS-00107

(1)

PS-00513

PS-61

Узел трубок [модель с левосторонним управлением]

СИСТЕМА УСИЛИТЕЛЯ РУЛЕВОГО УПРАВЛЕНИЯ (УСИЛИТЕЛЬ РУЛЕВОГО УПРАВЛЕНИЯ)

7. Узел трубок

[модель с левосторонним
управлением]

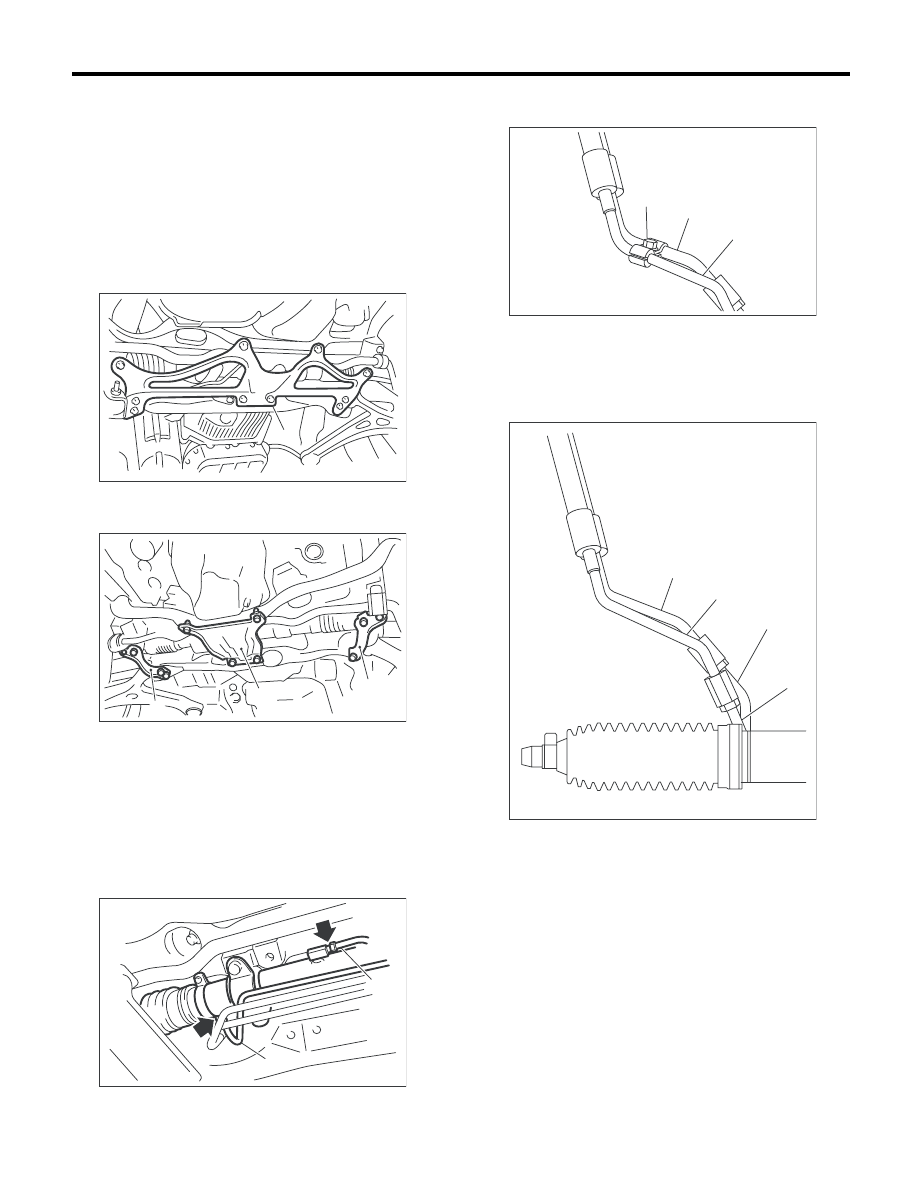

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Поднимите автомобиль, а затем снимите
опорную пластину поперечной балки и пласти-
ну под домкрат.
• Большая

• Малая

3) Отсоедините трубку от места ее соединения
в центре рулевого механизма и присоедините
виниловый шланг к трубке и месту соединения.
Слейте жидкость, полностью повернув руле-
вое колесо по часовой стрелке и против часо-
вой стрелки. Аналогичным образом слейте
жидкость из других трубок.

4) Снимите E-образный зажим с возвратного и
напорного шлангов.

5) Отсоедините трубку D с возвратного шлан-
га, а трубку C  от напорного шланга.

6) Снимите канал воздухозаборника.

(1) Опорная пластина передней поперечной балки

(1) Опорная пластина передней поперечной балки
(2) Пластина под домкрат

(1) Трубка A
(2) Трубка B

PS-00445

(1)

FS-00105

(2)

(1)

(1)

PS-00553

(2)

(1)

(1) Возвратный шланг
(2) Напорный шланг
(3) E-образный зажим

(1) Трубка C
(2) Трубка D
(3) Напорный шланг
(4) Возвратный шланг

PS-00537

(3)

(1)

(2)

PS-00538

(4)

(3)

(2)

(1)

PS-62

Узел трубок [модель с левосторонним управлением]

СИСТЕМА УСИЛИТЕЛЯ РУЛЕВОГО УПРАВЛЕНИЯ (УСИЛИТЕЛЬ РУЛЕВОГО УПРАВЛЕНИЯ)

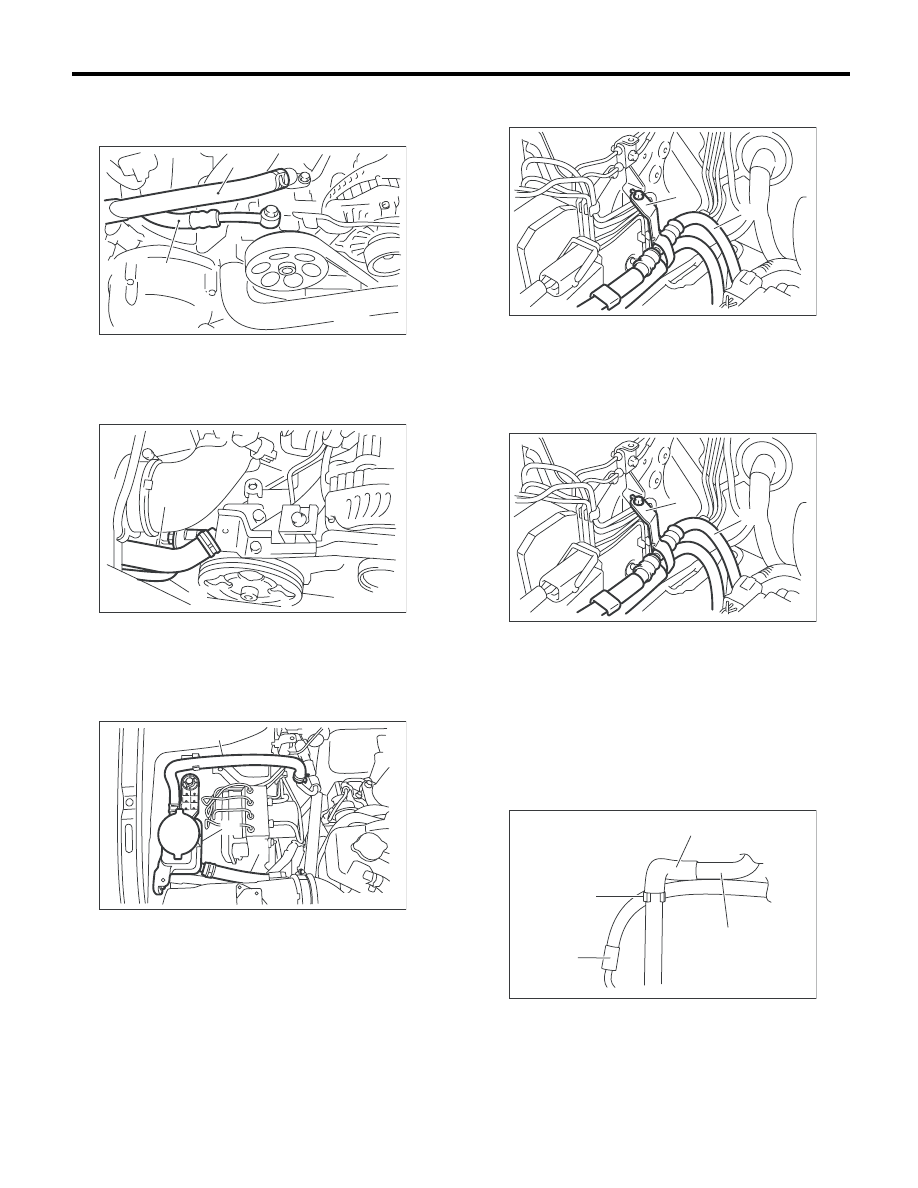

7) Отсоедините всасывающий шланг и напор-
ный шланг от масляного насоса.
• Модель без турбонаддува

• Модели с турбонаддувом

8) Подсоедините всасывающий шланг и воз-
вратный шланг к расширительному бачку.

9) Снимите кронштейн шлангов и снимите узел
шлангов из автомобиля.

B: УСТАНОВКА

1) Временно затяните болт кронштейна шланга.

2) Установите пластиковый фиксатор на на-
порный шланг и всасывающий шланг.

ОСТОРОЖНО:
Сдвиньте пластиковый фиксатор к краю за-
щитной оболочки всасывающего шланга.
• Модель без турбонаддува

(1) Всасывающий шланг

(2) Напорный шланг

(1) Всасывающий шланг

(2) Напорный шланг

(1) Расширительный бачок

(2) Всасывающий шланг

(3) Возвратный шланг

PS-00688

(1)

(2)

PS-00459

(2)

(1)

PS-00799

(3)

(1)

(2)

(1) Узел шлангов

(2) Кронштейн шланга

(1) Узел шлангов

(2) Кронштейн шланга

(1) Пластиковый фиксатор

(2) Защитная оболочка

(3) Всасывающий шланг

(4) Напорный шланг

PS-00624

(2)

(1)

PS-00624

(2)

(1)

PS-00455

(1)

(2)

(3)

(4)

PS-63

Узел трубок [модель с левосторонним управлением]

СИСТЕМА УСИЛИТЕЛЯ РУЛЕВОГО УПРАВЛЕНИЯ (УСИЛИТЕЛЬ РУЛЕВОГО УПРАВЛЕНИЯ)

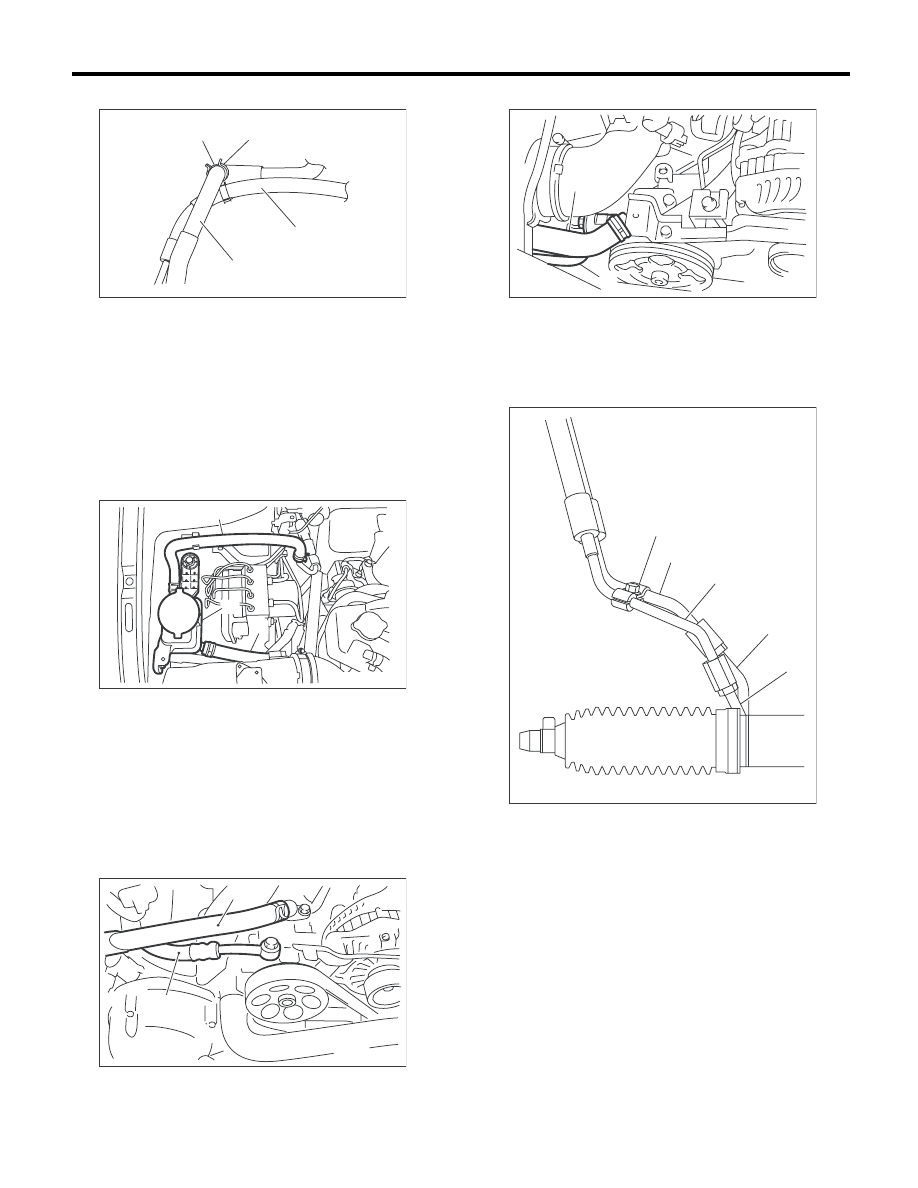

• Модели с турбонаддувом

3) Подсоедините всасывающий шланг и воз-
вратный шланг к расширительному бачку.

ОСТОРОЖНО:
Вставьте пластиковый фиксатор возврат-
ного шланга в кронштейн так, чтобы он на-
дежно был в нем закреплен.

4) Подсоедините всасывающий шланг и напор-
ный шланг к масляному насосу. Затяните шту-
цер-болт напорного шланга.

Момент затяжки:

40 Нм (4,1 кгс-м, 29,5 фунт-сила-фут)

• Модель без турбонаддува

• Модели с турбонаддувом

5) Временно подсоедините напорный шланг к
трубке С, а затем возвратный шланг к трубке D.
Временно затяните болт E-образного зажима.

6) Затяните Е-образный зажим.

Момент затяжки:

7,5 Нм (0,76 кгс-м, 5,53 фунт-сила-фут)

7) Временно подсоедините напорный шланг к
трубке С, а возвратный шланг к трубке D.

Момент затяжки:

15 Нм (1,5 кгс-м, 10,8 фунт-сила-фут)

(1) Пластиковый фиксатор
(2) Защитная оболочка
(3) Всасывающий шланг
(4) Напорный шланг

(1) Расширительный бачок
(2) Всасывающий шланг
(3) Возвратный шланг

(1) Всасывающий шланг
(2) Напорный шланг

PS-00456

(1)

(2)

(3)

(4)

PS-00799

(3)

(1)

(2)

PS-00688

(1)

(2)

(1) Всасывающий шланг
(2) Напорный шланг

(1) Возвратный шланг
(2) Напорный шланг
(3) E-образный зажим
(4) Трубка C
(5) Трубка D

PS-00459

(2)

(1)

PS-00847

(3)

(2)

(4)

(5)

(1)
