BR-4

Общие сведения

ТОРМОЗА

B: УЗЕЛ

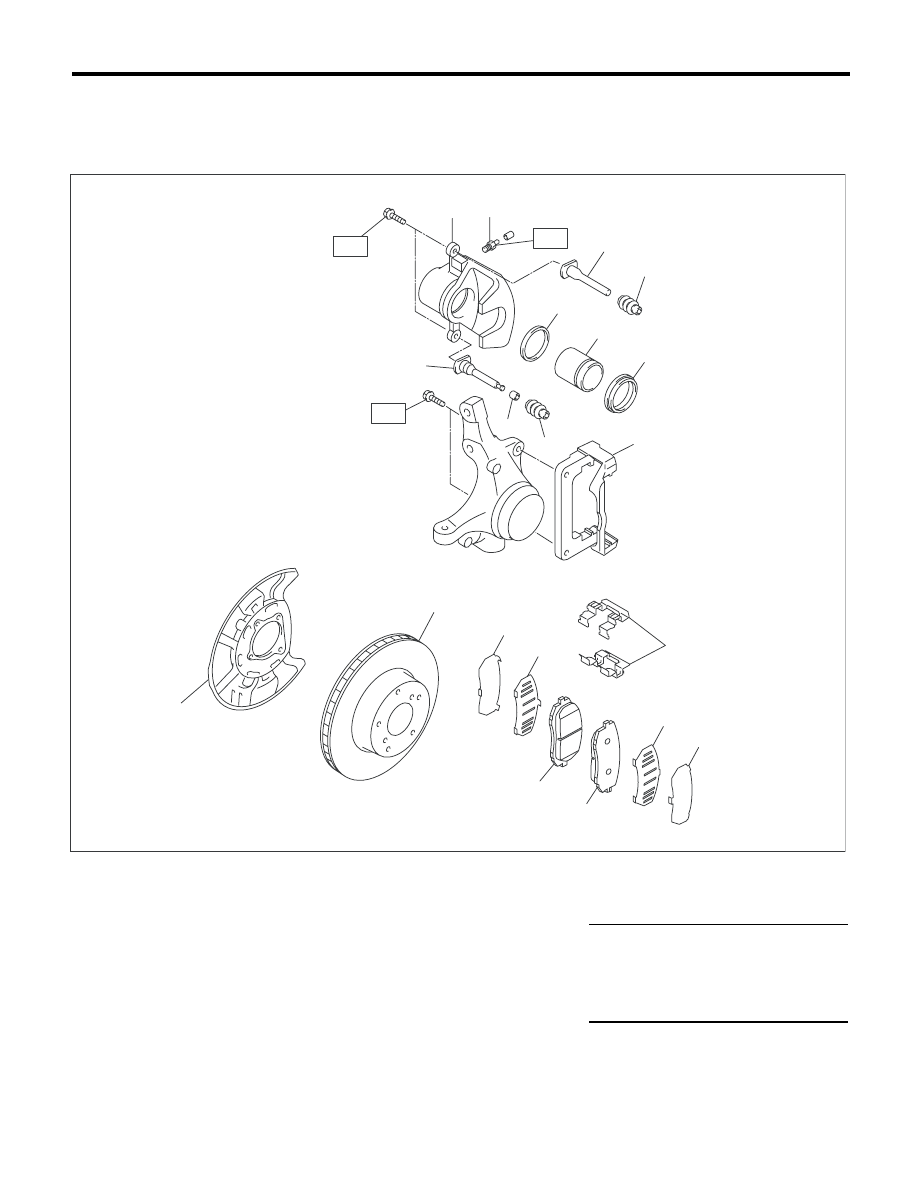

1. ПЕРЕДНИЙ ДИСКОВЫЙ ТОРМОЗ

14-дюймовые колеса

(1)

Корпус суппорта

(9)

Суппорт

(16)

Кожух диска

(2)

Штуцер прокачки воздуха

(10)

Фиксатор колодки

(17)

Втулка

(3)

Направляющий штифт

(11)

Наружная прокладка





(4)

Пылезащитный чехол штифта

(12)

Внутренняя прокладка

Момент затяжки:
Нм (кгс-м, фунт-сила-фут)

(5)

Уплотнение поршня

(13)

Колодка (внешняя)

T1: 8 (0,8, 5,8)

(6)

Поршень

(14)

Колодка (внутренняя)

T2: 37 (3,8, 27,5)

(7)

Пылезащитный чехол поршня

(15)

Тормозной диск

T3: 80 (8,2, 59)

(8)

Стопорный штифт

BR-00654

(1)

(2)

(3)

(9)

(10)

(11)

(11)

(15)

(12)

(12)

(13)

(14)

(5)

(6)

(7)

T2

T3

T1

(4)

(4)

(17)

(8)

( 1 6 )

BR-5

Общие сведения

ТОРМОЗА

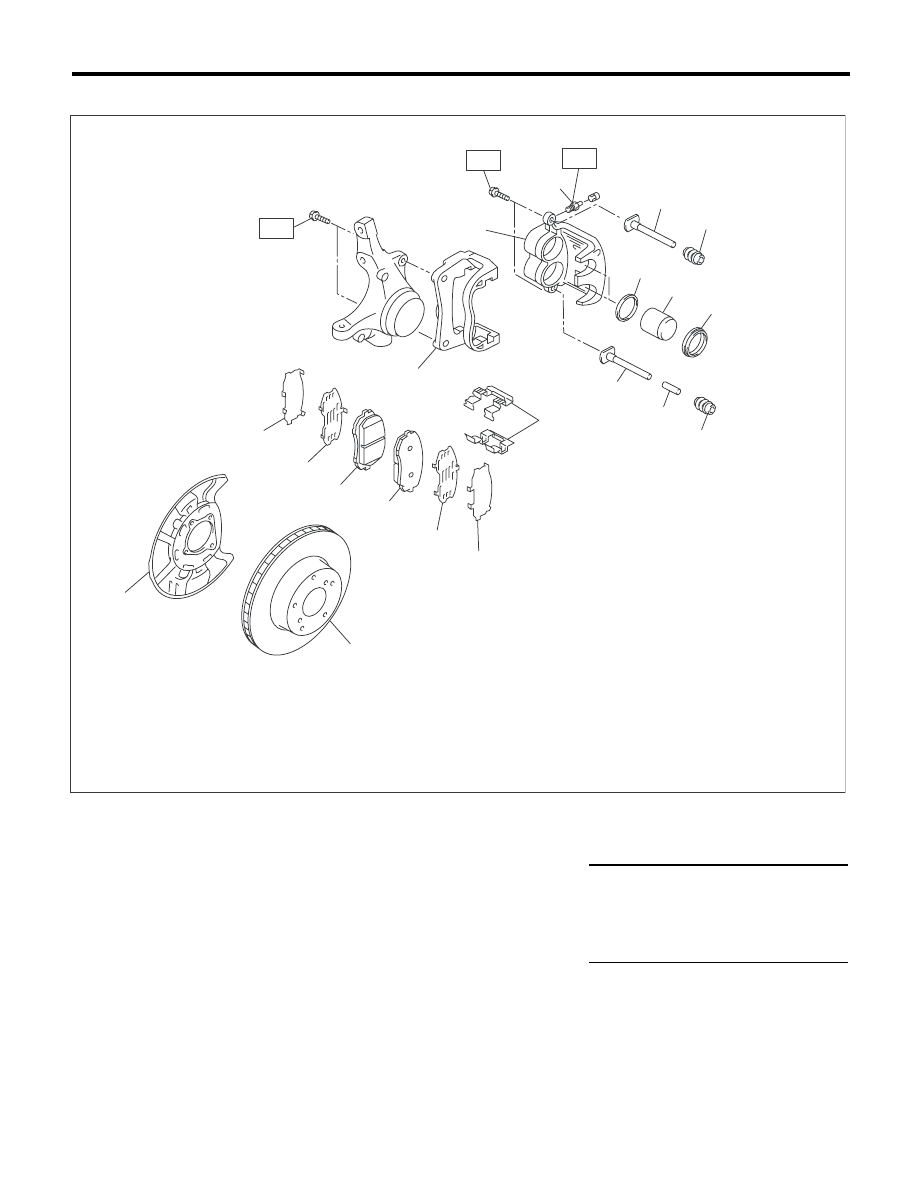

15-дюймовые и 16-дюймовые колеса

(1)

Корпус суппорта

(9)

Суппорт

(16)

Кожух диска

(2)

Штуцер прокачки воздуха

(10)

Фиксатор колодки

(17)

Втулка

(3)

Направляющий штифт

(11)

Наружная прокладка





(4)

Пылезащитный чехол штифта

(12)

Внутренняя прокладка

Момент затяжки:
Нм (кгс-м, фунт-сила-фут)

(5)

Уплотнение поршня

(13)

Колодка (внешняя)

T1: 8 (0,8, 5,8)

(6)

Поршень

(14)

Колодка (внутренняя)

T2: 27 (2,8, 19,9)

(7)

Пылезащитный чехол поршня

(15)

Тормозной диск

T3: 80 (8,2, 59)

(8)

Стопорный

штифт





BR-00655

( 1 )

( 2 )

( 3 )

( 4 )

( 4 )

( 1 7 )

( 1 0 )

( 1 1 )

( 1 1 )

( 1 2 )

( 1 2 )

( 1 6 )

( 1 3 )

( 1 4 )

( 1 5 )

( 5 )

( 6 )

( 7 )

( 9 )

( 8 )

T2

T3

T1

BR-6

Общие сведения

ТОРМОЗА

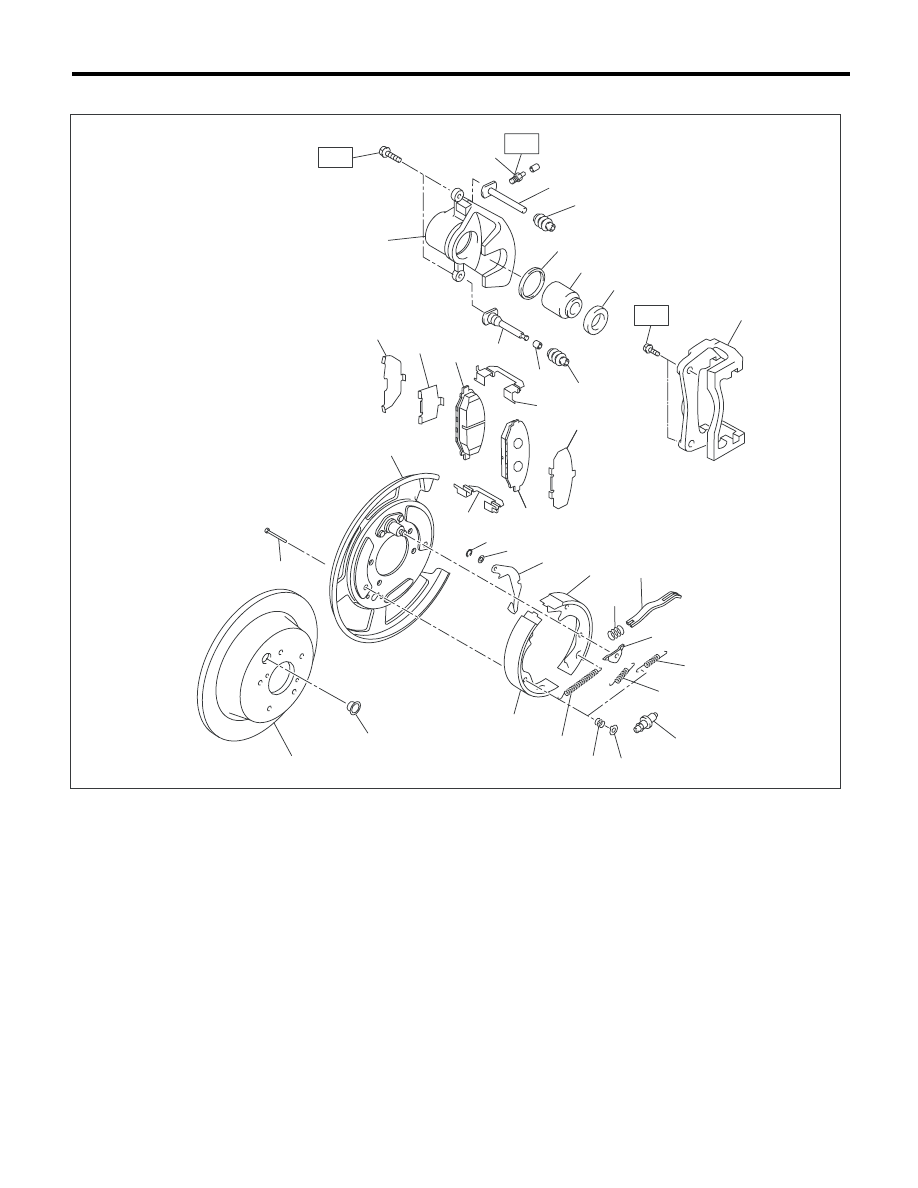

2. ЗАДНИЙ ДИСКОВЫЙ ТОРМОЗ

BR-00690

( 1 )

( 2 )

( 3 )

( 4 )

( 4 )

( 1 0 )

( 1 4 )

( 1 1 )

( 1 1 )

( 1 8 )

( 1 9 )

( 2 0 )

( 2 1 )

( 2 2 )

( 2 3 )

( 2 4 )

( 2 5 )

( 2 6 )

( 2 7 )

( 2 8 )

( 2 9 )

( 3 0 )

( 3 1 )

( 3 2 )

( 1 2 )

( 1 3 )

( 3 4 )

( 1 7 )

( 5 )

( 6 )

( 7 )

( 8 )

( 9 )

T2

T3

T1

( 1 5 )

( 3 3 )

( 4 )

( 1 0 )

( 1 1 )

( 1 1 )

( 1 3 )

( 1 7 )

( 9 )

( 1 4 )

( 1 6 )

BR-7

Общие сведения

ТОРМОЗА

(1)

Корпус суппорта

(15)

Штифт держателя колодки

(27)

Первичная возвратная пружина
колодки (Синяя)

(2)

Штуцер прокачки воздуха

(16)

Заглушка регулировочного от-
верстия

(28)

Регулировочная пружина

(3)

Направляющий штифт (черный)

(17)

Задний щиток

(29)

Регулятор

(4)

Пылезащитный чехол штифта

(18)

Фиксатор

(30)

Колпачок держателя тормоз-
ной колодки

(5)

Уплотнение поршня

(19)

Волнистая шайба

(31)

Пружина держателя колодки

(6)

Поршень

(20)

Рычаг

(32)

Тормозной диск

(7)

Пылезащитный чехол поршня

(21)

Колодка стояночного тормоза
(вторичная)

(33)

Наружная прокладка

(8)

Суппорт

(22)

Колодка стояночного тормоза
(первичная)

(34)

Внутренняя прокладка

(9)

Стопорный штифт (серебрис-
тый)

(23)

Распорка

(10)

Втулка

(24)

Пружина распорки

Момент затяжки:
Нм (кгс-м, фунт-сила-фут)

(11)

Фиксатор колодки

(25)

Направляющая пластина ко-
лодки

T1: 8 (0,8, 5,8)

(12)

Внутренняя колодка

(26)

Вторичная возвратная пружина
колодки (Желтая)

T2: 27 (2,8, 19,9)

(13)

Наружная колодка

T3: 66 (6,7, 48,7)

(14)

Прокладка
