Subaru Impreza (2008 год). Руководство - часть 557
VDC(diag)-90

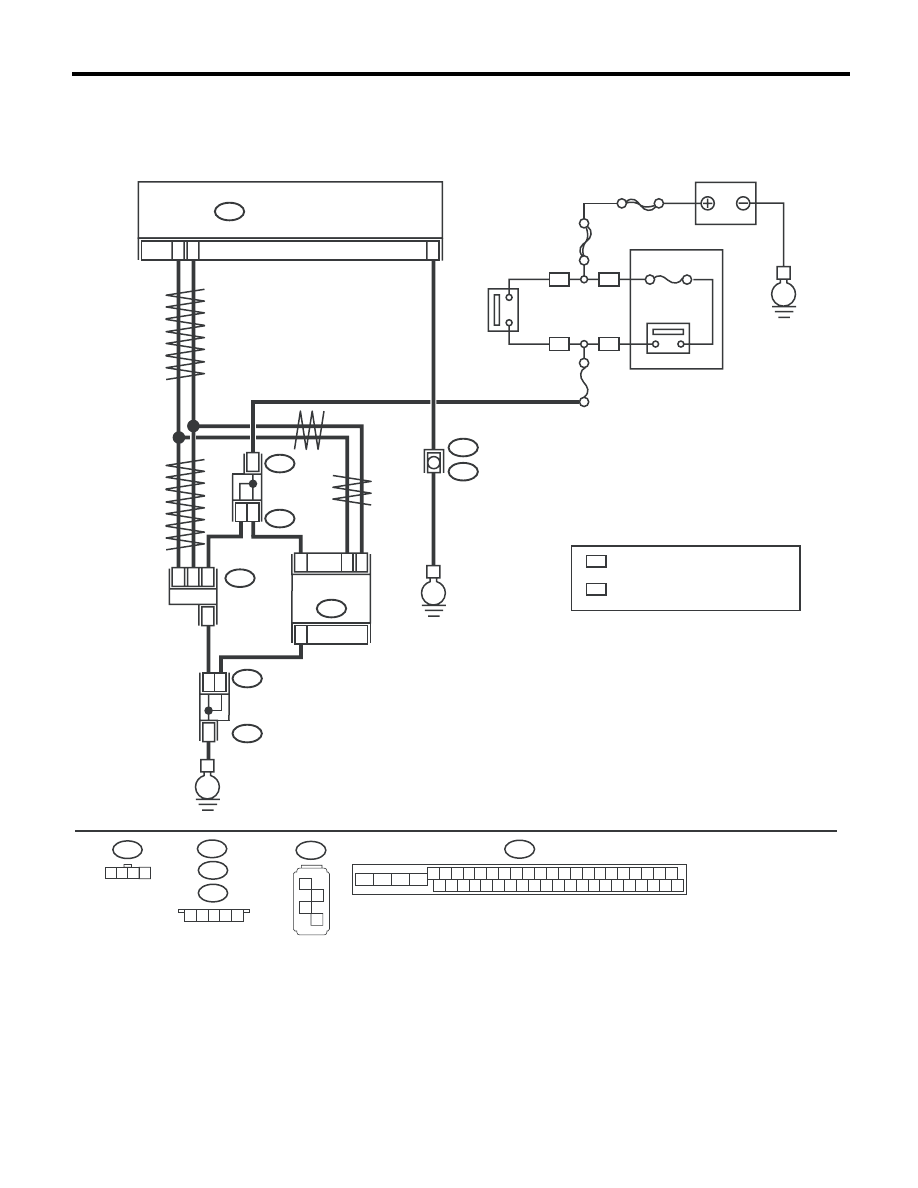

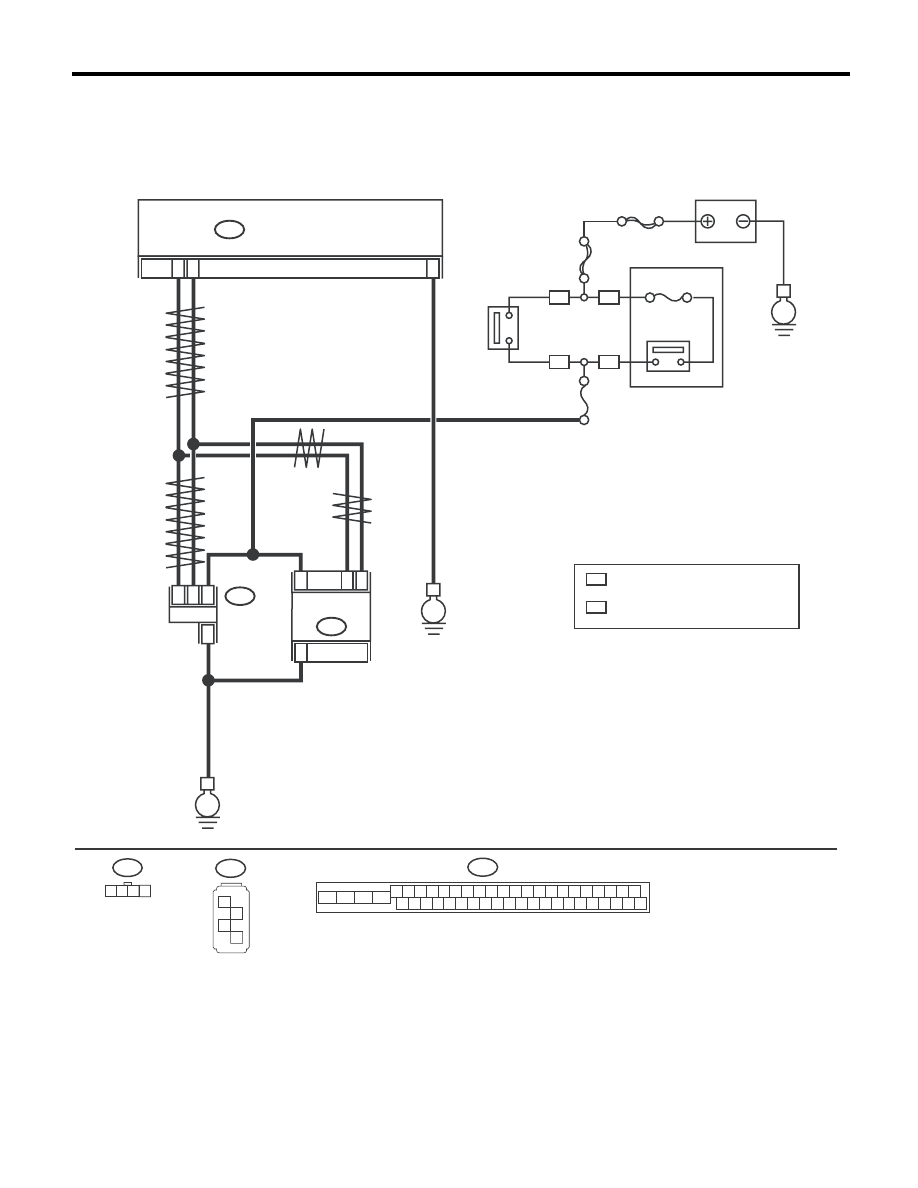

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)
СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (VDC) (ДИАГНОСТИКА)
Шаг
Проверка
Да
Нет
1
ПРОВЕРКА ЦЕПИ ЭЛЕКТРОПИТАНИЯ ДАТЧИ-
КА УГЛА ПОВОРОТА РУЛЕВОГО КОЛЕСА.
1) Переведите выключатель зажигания в поло-
жение OFF.
2) Отсоедините разъем от датчика угла поворота
рулевого колеса.
3) Переведите выключатель зажигания в поло-
жение ON.
4) Измерьте напряжение между датчиком угла
поворота рулевого колеса и массой кузова.
Разъемы и клеммы
(B231) № 4 (+) — Масса кузова (–):
Составляет ли величина на-
пряжения 10 — 15 В?
Устраните неис-
правность в цепи
электропитания
датчика угла по-
ворота рулевого
колеса.
2
ПРОВЕРКА ЦЕПИ МАССЫ ДАТЧИКА УГЛА ПО-
ВОРОТА РУЛЕВОГО КОЛЕСА.
Измерьте сопротивление между датчиком угла
поворота рулевого колеса и массой кузова.
Разъемы и клеммы
(B231) № 3 — Масса кузова:
Составляет ли величина со-
противления менее 0,5 Ом?
Устраните неис-
правность в цепи
массы датчика уг-
ла поворота руле-
вого колеса.
3
ПРОВЕРКА ЖГУТА ПРОВОДОВ ДАТЧИКА УГЛА
ПОВОРОТА РУЛЕВОГО КОЛЕСА.
1) Отсоедините разъем от VDCCM&H/U.
2) Измерьте сопротивление между VDCCM&H/U
и датчиком угла поворота рулевого колеса.
Разъемы и клеммы
(B231) № 1 — (B310) № 10:
(B231) № 2 — (B310) № 35:
Составляет ли величина со-
противления менее 0,5 Ом?
Устраните неис-
правность в жгу-
те проводов меж-
ду датчиком угла
поворота рулево-
го колеса и
VDCCM&H/U.
4
ПРОВЕРКА ЖГУТА ПРОВОДОВ ДАТЧИКА УГЛА
ПОВОРОТА РУЛЕВОГО КОЛЕСА НА КОРОТ-
КОЕ ЗАМЫКАНИЕ НА МАССУ.
Измерьте сопротивление между датчиком угла
поворота рулевого колеса и массой кузова.
Разъемы и клеммы
(B231) № 1 — Масса кузова:
(B231) № 2 — Масса кузова:
Составляет ли величина со-
противления 1 МОм или бо-
лее?
Устраните неис-
правность в жгу-
те проводов меж-
ду датчиком угла
поворота рулево-
го колеса и
VDCCM&H/U.
5
ПРОВЕРКА ДАТЧИКА УГЛА ПОВОРОТА РУЛЕ-
ВОГО КОЛЕСА.
1) Переведите выключатель зажигания в поло-
жение OFF.
2) Подсоедините все разъемы.
3) Очистите память.
4) Выполните процедуру проверки.
5) Считайте КДН.
Отображается ли на дисплее
тот же самый КДН?
6
ПРОВЕРКА VDCCM&H/U.
1) Переведите выключатель зажигания в поло-
жение OFF.
2) Замените датчик угла поворота рулевого ко-
леса.
3) Очистите память.
4) Выполните процедуру проверки.
5) Считайте КДН.
Отображается ли на дисплее
тот же самый КДН?
7
ПРОВЕРКА НАЛИЧИЯ ДРУГИХ КДН.
Отображается ли какой-ли-
бо другой КДН?
Проведите диа-
гностику в соот-
ветствии с КДН.
Временная поте-
ря контакта.
8
ПРОВЕРКА НАЛИЧИЯ ДРУГИХ КДН.
Отображается ли какой-ли-
бо другой КДН?
Проведите диа-
гностику в соот-
ветствии с КДН.
Неисправен пер-
воначальный дат-
чик угла поворо-
та рулевого коле-
са.
