Subaru Impreza (2008 год). Руководство - часть 554

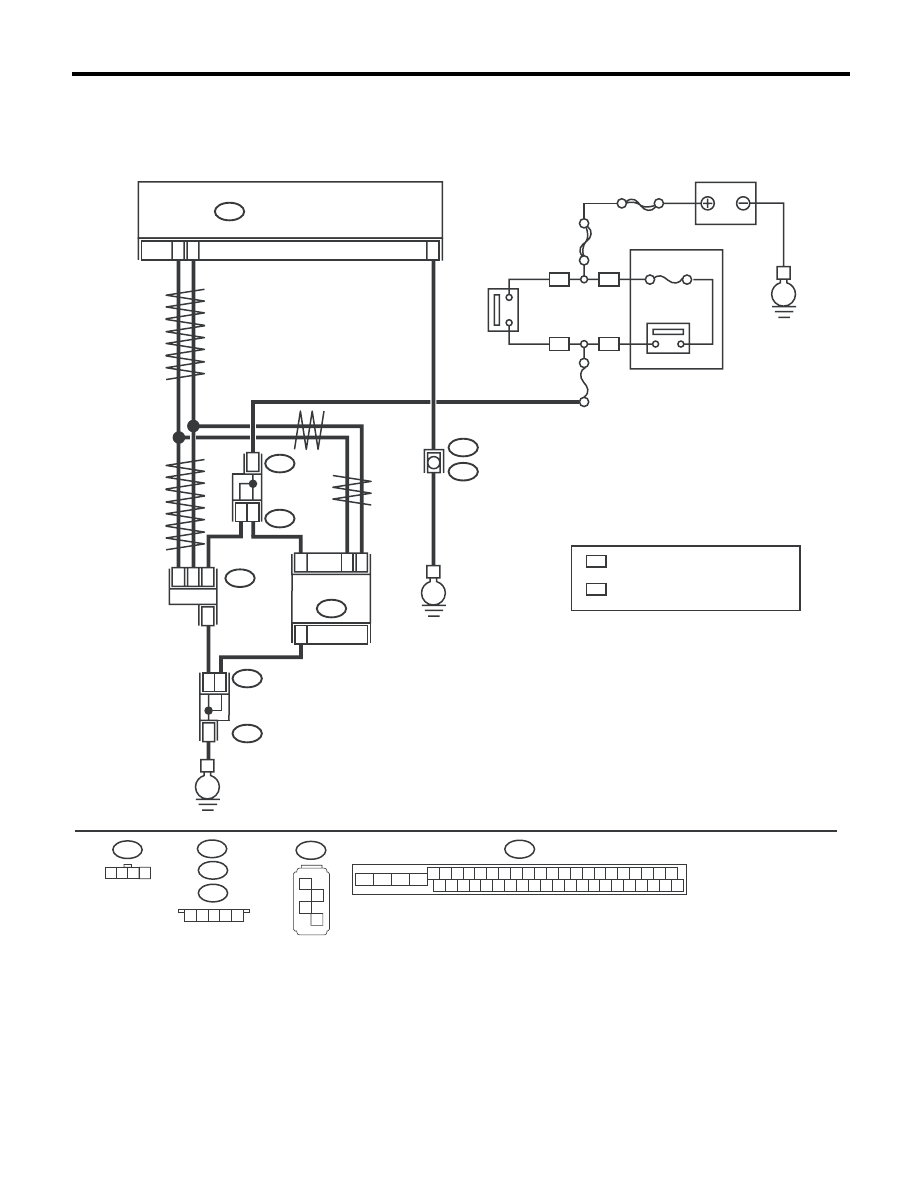

VDC(diag)-78

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (VDC) (ДИАГНОСТИКА)

• Модель с правосторонним управлением

1 2 3 4

B310

VDCCM & H/U

B435

B438

B435

B230

B231

SBF-6

ГЛАВНЫЙ SBF

No.33

B310

4 5 6 7 8 9

26 27 28 29 30

2 3

31 32 33 34 35 36

10 11

14 15 16 17 18 19

37 38 39 40

12 13

41 42 43 44 45 46

20 21

20A

B445

1 2 3 4 5

B230

VDC00569

B248

B247

B445

B435

ДАТЧИК
УГЛА
ПОВОРОТА
РУЛЕВОГО
КОЛЕСА

ДАТЧИК
УГЛОВОЙ
СКОРОСТИ
РЫСКАНИЯ
И БОКОВОГО
УСКОРЕНИЯ

БЛОК РЕЛЕ

РЕЛЕ ЗАЖИГАНИЯ 1

(СИСТЕМЫ ЗАПУСКА/

ОСТАНОВКИ ДВИГАТЕЛЯ

ПРИ ПОМОЩИ КНОПКИ)

ВЫКЛЮЧАТЕЛЬ
ЗАЖИГАНИЯ

АККУМУЛЯТОР

: БЕЗ СИСТЕМЫ ЗАПУСКА/ОСТАНОВКИ
ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ

: С СИСТЕМОЙ ЗАПУСКА/ОСТАНОВКИ
ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ

VDC(diag)-79

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (VDC) (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

ПРОВЕРКА КОЛЕСА НА ЛЕГКОСТЬ ВРАЩЕ-
НИЯ.
Проверьте, не вращались ли свободно колеса в
течение одной минуты или более, например, при
подъеме автомобиля на домкрате, при повороте
с максимальным углом или при отсутствии кон-
такта с поверхностью дороги.

Вращались ли колеса сво-
бодно?

Система VDC ис-
правна. Произве-
дите очистку па-
мяти.

Переходите к ша-
гу 2.

ПРОВЕРКА ВЫХОДНОГО СИГНАЛА ДАТЧИКА
ПРОДОЛЬНОГО УСКОРЕНИЯ ПРИ ПОМОЩИ
SUBARU SELECT MONITOR.
1) Установите автомобиль на ровной площадке.
2) Выберите {Current Data Display & Save} (Отоб-
ражение и сохранение текущих данных) на
Subaru Select Monitor.
3) Считайте показания выходного сигнала дат-
чика продольного ускорения.

Находится ли величина, отоб-
ражаемая на дисплее, в пре-
делах –1,2 — 1,2 м/с

Переходите к ша-
гу 3.

Замените датчик
угловой скорости
рыскания и боко-
вого ускорения.

ПРОВЕРКА ВЫХОДНОГО СИГНАЛА ДАТЧИКА
ПРОДОЛЬНОГО УСКОРЕНИЯ ПРИ ПОМОЩИ
SUBARU SELECT MONITOR.
1) Переведите выключатель зажигания в поло-
жение OFF.
2) Снимите с автомобиля датчик угловой скоро-
сти рыскания и бокового ускорения.
3) Переведите выключатель зажигания в поло-
жение ON и выберите в меню Subaru Select
Monitor раздел {Current Data Display & Save}
(Отображение и сохранение текущих данных).
4) Считайте показания выходного сигнала дат-
чика продольного ускорения.

Составляет ли отображае-
мое показание при установ-
ке датчика угловой скорости
рыскания и поперечного ус-
корения на 90° вперед 6,8 —
12,8 м/с

Переходите к ша-
гу 4.

Замените датчик
угловой скорости
рыскания и боко-
вого ускорения.

ПРОВЕРКА ВЫХОДНОГО СИГНАЛА ДАТЧИКА
ПРОДОЛЬНОГО УСКОРЕНИЯ ПРИ ПОМОЩИ
SUBARU SELECT MONITOR.
Считайте показания выходного сигнала датчика
продольного ускорения.

Составляет ли отображае-
мое показание при установ-
ке датчика угловой скорости
рыскания и поперечного ус-
корения на 90° назад –6,8 —
–12,8 м/с

Переходите к ша-
гу 5.

Замените датчик
угловой скорости
рыскания и боко-
вого ускорения.

ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТОВ В
РАЗЪЕМЕ.
Переведите выключатель зажигания в положе-
ние OFF.

Выявлена ли ненадежность
контакта в разъеме между
VDCCM& H/U и датчиком уг-
ловой скорости рыскания и
бокового ускорения?

Устраните неис-
правность в разъ-
еме.

Переходите к ша-
гу 6.

ПРОВЕРКА VDCCM&H/U.
1) Подсоедините все разъемы.
2) Очистите память.
3) Выполните процедуру проверки.
4) Считайте КДН.

Отображается ли на дисплее
тот же самый КДН?

Замените только
VDCCM. <См.
VDC-10, ЗАМЕ-
НА, Блок управ-
ления системы
VDC и гидравли-
ческий блок уп-
равления
(VDCCM&H/U).>

Переходите к ша-
гу 7.

ПРОВЕРКА НАЛИЧИЯ ДРУГИХ КДН.

Отображается ли какой-ли-
бо другой КДН?

Проведите диа-
гностику в соот-
ветствии с КДН.

Временная поте-
ря контакта.

VDC(diag)-80

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (VDC) (ДИАГНОСТИКА)

AL:КДН C0057 ЦЕПЬ ЛИНИИ СВЯЗИ ECM

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Нет сигнала CAN от ECM.
ПРИЗНАК НЕИСПРАВНОСТИ:
• Не работает система ABS.
• Не работает система VDC.

Шаг

Проверка

Да

Нет

ПРОВЕРКА СИСТЕМЫ LAN
Проведите диагностику системы LAN. <См.
LAN(diag)-31, ПОРЯДОК РАБОТЫ, Считывание
кодов диагностики неисправностей (КДН).>

Обнаружены ли неисправ-
ности в системе LAN?

Проведите диагнос-
тику в соответствии
с КДН для системы
LAN.

Переходите к ша-
гу 2.

ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТОВ В
РАЗЪЕМАХ.

Выявлена ли ненадежность
контакта в разъеме ECM?

Устраните неисправ-
ность в разъеме.

Переходите к ша-
гу 3.

ПРОВЕРКА БЛОКА ECM.

Исправен ли ECM?

Переходите к шагу 4. Замените блок

управления дви-
гателем (ECM).

Отображается ли на дисп-
лее тот же самый КДН?

Замените только
VDCCM. <См. VDC-
10, ЗАМЕНА, Блок
управления системы
VDC и гидравличес-
кий блок управления
(VDCCM&H/U).>

Переходите к ша-
гу 5.

ПРОВЕРКА НАЛИЧИЯ ДРУГИХ КДН.

Отображается ли какой-ли-
бо другой КДН?

Проведите диагнос-
тику в соответствии
с КДН.

Причиной явля-
ются временные
шумовые помехи.

VDC(diag)-81

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (VDC) (ДИАГНОСТИКА)

AM:КДН C0057 СИСТЕМА УПРАВЛЕНИЯ ECM

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Запрет совместного управления ECM
ПРИЗНАК НЕИСПРАВНОСТИ:
• Не работает система ABS.
• Не работает система VDC.

ПРИМЕЧАНИЕ:
После восстановления совместного управления ECM, предупреждающие лампы выключаются.

Шаг

Проверка

Да

Нет

ПРОВЕРКА СВЕТОВОЙ ПРЕДУПРЕЖДА-
ЮЩЕЙ СИГНАЛИЗАЦИИ
Проверьте, горит ли предупреждающая
лампа системы VDC после более чем 1 ми-
нуты езды на скорости 10 км/ч или выше.

Горит ли предупреждающая
лампа системы VDC?

Переходите к шагу 2. Система VDC ис-

правна. Выполните
процедуру очистки
памяти.

ПРИМЕЧАНИЕ:
КДН может записы-
ваться при запуске
двигателя во время
движения.

ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТОВ В
РАЗЪЕМАХ.

Выявлена ли ненадежность
контакта в разъеме ECM?

Устраните неисправ-
ность в разъеме.

Переходите к шагу 3.

ПРОВЕРКА БЛОКА ECM.

Исправен ли ECM?

Переходите к шагу 4. Замените блок уп-

равления двигате-
лем (ECM).
