VDC(diag)-66
Процедура диагностики с использованием кодов диагностики неисправностей (КДН)
СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (VDC) (ДИАГНОСТИКА)
Шаг
Проверка
Да
Нет
1

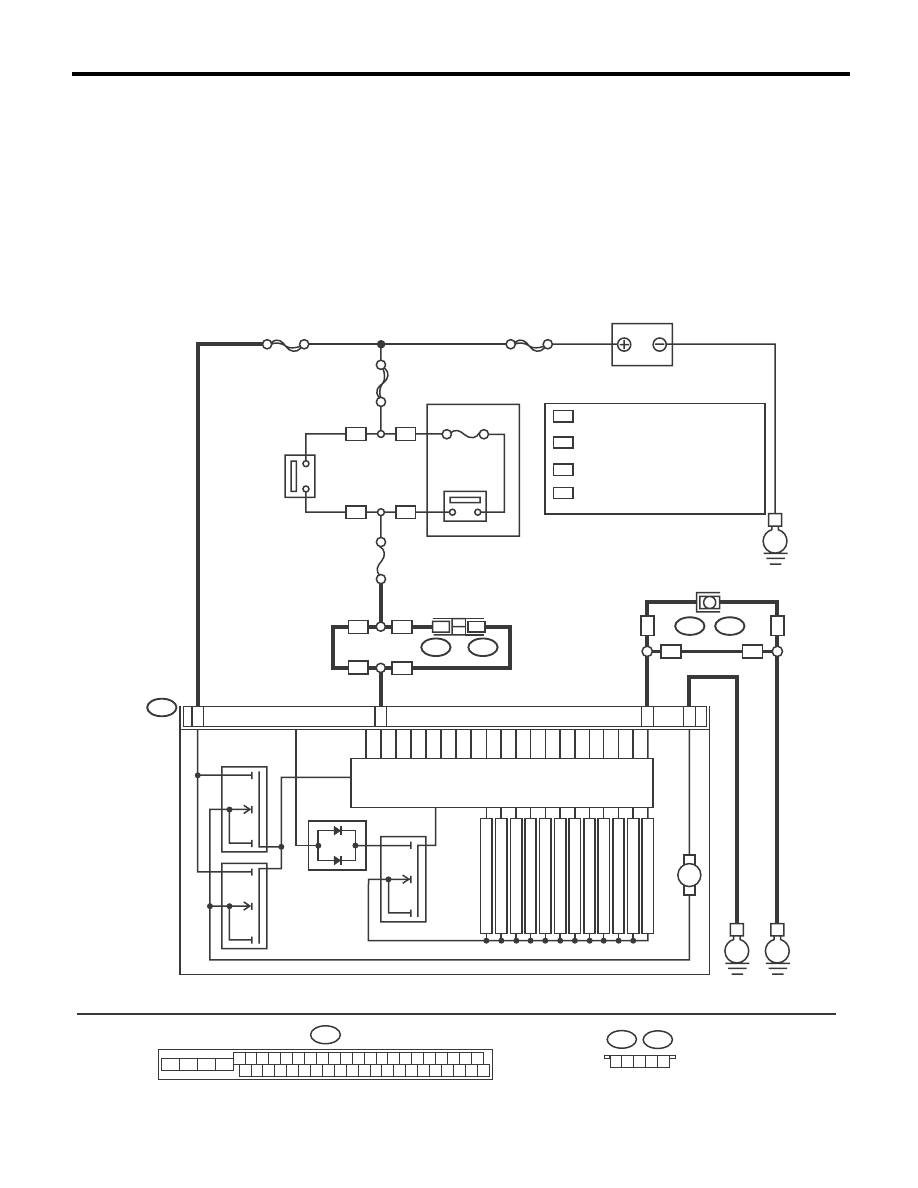

ПРОВЕРКА ВХОДНОГО НАПРЯЖЕНИЯ
VDCCM&H/U.
1) Переведите выключатель зажигания в поло-
жение OFF.
2) Отсоедините разъем от VDCCM&H/U.
3) Запустите двигатель на холостом ходу.
4) Измерьте напряжение между разъемом
VDCCM&H/U и массой кузова.
Разъемы и клеммы
(B310) № 28 (+) — Масса кузова (–):
(B310) № 24 (+) — Масса кузова (–):
Составляет ли величина на-
пряжения 10 — 15 В?
Переходите к ша-
гу 2.
Устраните неис-
правность в цепи
электропитания.
2
ПРОВЕРКА ВХОДНОГО НАПРЯЖЕНИЯ
VDCCM&H/U.
Рассчитайте разность напряжений, измеренных
на шаге 1.
A: (B310) № 28 (+) — Масса кузова (–):
B: (B310) № 24 (+) — Масса кузова (–):
Составляет ли разность
между напряжениями A и B 2
В или более?
Устраните неис-
правность в цепи
электропитания.
Переходите к ша-
гу 3.
3
ПРОВЕРКА ЦЕПИ МАССЫ VDCCM&H/U.
1) Переведите выключатель зажигания в поло-
жение OFF.
2) Измерьте сопротивление между разъемом
VDCCM&H/U и массой кузова.
Разъемы и клеммы
(B310) № 25 — Масса кузова:
Составляет ли величина со-
противления менее 0,5 Ом?
Переходите к ша-
гу 4.
Устраните неис-
правность в жгу-
те проводов цепи
массы
VDCCM&H/U.
4
ПРОВЕРКА РЕЛЕ КЛАПАНА VDCCM&H/U.
Измерьте сопротивление между клеммами разъ-
ема VDCCM&H/U.
Разъемы и клеммы
(B310) № 24 — (B310) № 25:
Составляет ли величина со-
противления 1 МОм или бо-
лее?
Переходите к ша-
гу 5.
Замените только
VDCCM.
5
ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТОВ В РАЗЪ-
ЕМАХ.
Выявлена ли ненадежность
контакта в разъеме между
генератором, аккумулято-
ром и VDCCM&H/U?
Устраните неис-
правность в разъ-
еме.
Переходите к ша-
гу 6.
6
ПРОВЕРКА VDCCM&H/U.
1) Подсоедините все разъемы.
2) Очистите память.
3) Выполните процедуру проверки.
4) Считайте КДН.
Отображается ли на дисплее
тот же самый КДН?
Замените только
VDCCM. <См.
VDC-10, ЗАМЕ-
НА, Блок управ-
ления системы
VDC и гидравли-
ческий блок уп-
равления
(VDCCM&H/U).>
Переходите к ша-
гу 7.
7
ПРОВЕРКА НАЛИЧИЯ ДРУГИХ КДН.
Отображается ли какой-ли-
бо другой КДН?
Проведите диа-
гностику в соот-
ветствии с КДН.
Временная поте-
ря контакта.
