VDC-22

Передний магнитный шифратор

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (VDC)

9. Передний магнитный

шифратор

A: ПРИМЕЧАНИЕ

На автомобилях, оснащенных системой VDC,
устанавливаются такие же магнитные шифра-
торы, как и на автомобилях, оснащенных сис-
темой ABS. Процедуры снятия, установки и
проверки описаны в разделе “Передний маг-
нитный шифратор”.
<См. ABS-17, Передний магнитный шифратор.>

VDC-23

Задний магнитный шифратор

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (VDC)

10.Задний магнитный

шифратор

A: ПРИМЕЧАНИЕ

На автомобилях, оснащенных системой VDC,
устанавливаются такие же магнитные шифра-
торы, как и на автомобилях, оснащенных сис-
темой ABS. Процедуры снятия, установки и
проверки описаны в разделе “Задний магнит-
ный шифратор”.
<См. ABS-18, Задний магнитный шифратор.>

VDC-24

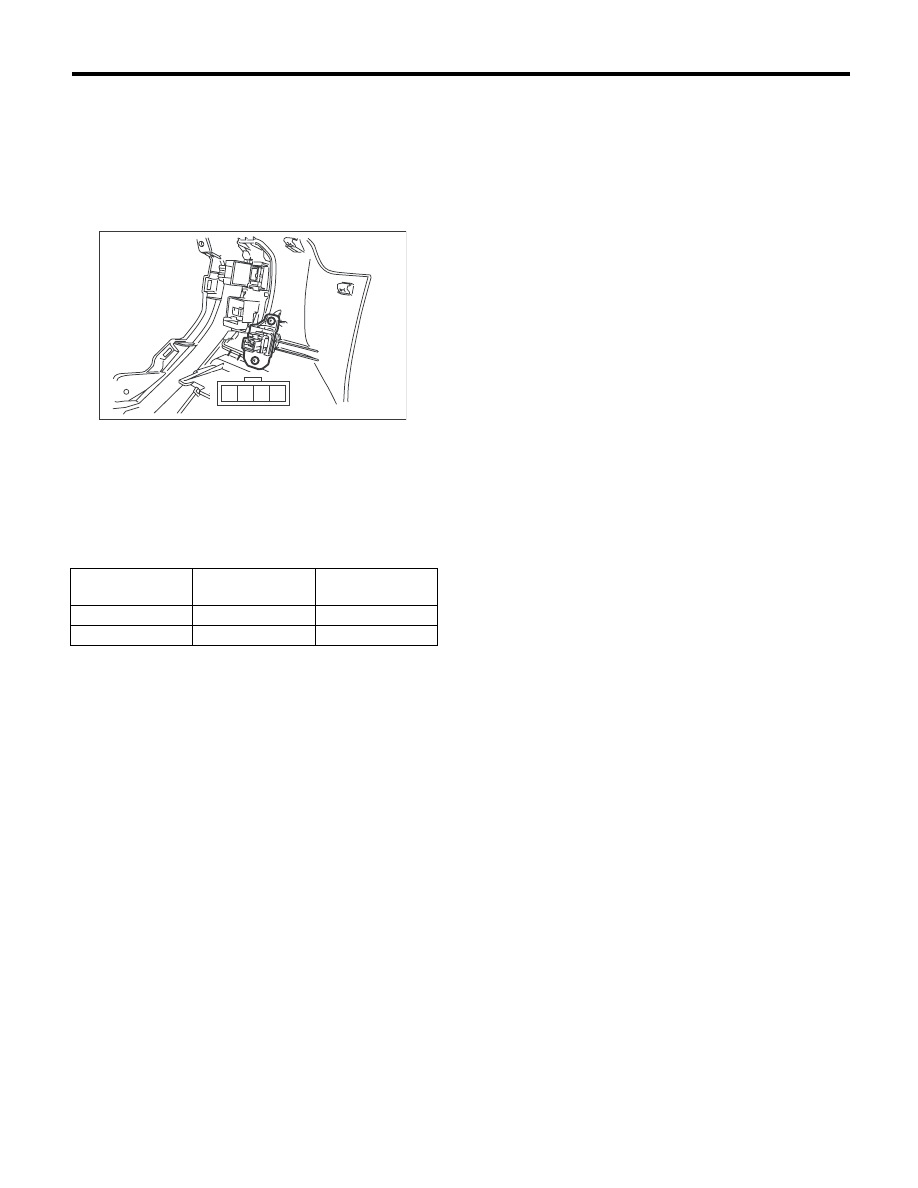

Выключатель отключения системы VDC

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (VDC)

11.Выключатель отключения

системы VDC

A: СНЯТИЕ

1) Снимите нижнюю крышку панели приборов.
2) Отверните винты и снимите выключатель
отключения системы VDC.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

C: ПРОВЕРКА

Измерьте сопротивление между клеммами вы-
ключателя отключения системы VDC.

Если измеренные значения превышают норма-
тивные, замените выключатель отключения
системы VDC.

Положение

переключателя

Номер клеммы

Нормативное

значение

OFF (ВЫКЛ)

2 — 3

1 МОм или более

ON (ВКЛ)

2 — 3

Менее 1 Ома

VDC00521

4 3 2 1

СИСТЕМА ДИНАМИЧЕСКОЙ
СТАБИЛИЗАЦИИ (VDC) (ДИАГНОСТИКА)

VDC(diag)

Страница

1.

Базовая процедура диагностики ............................................................2

2.

Опросный лист клиента  ..........................................................................4

3.

Общие сведения .......................................................................................8

4.

Расположение электрических компонентов .......................................10

5.

Входные/выходные сигналы блока управления  .................................12

6.

Subaru Select Monitor ..............................................................................16

7.

Считывание кодов диагностики неисправностей (КДН).....................25

8.

Режим проверки .....................................................................................26

9.

Режим очистки памяти ..........................................................................27

10.

Схема включения предупреждающей лампы  .....................................28

11.

Список кодов диагностики неисправностей (КДН)  ............................36

12.

Процедура диагностики с использованием кодов диагностики
неисправностей (КДН)  ...........................................................................42

13.

Таблица общей диагностики  ...............................................................118
