Subaru Impreza (2008 год). Руководство - часть 521

ABS(diag)-46

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ABS (ДИАГНОСТИКА)

J: КДН C0120 НЕИСПРАВНОСТЬ ПЕРЕДНЕГО ЛЕВОГО ВПУСКНОГО

КЛАПАНА В БЛОКЕ УПРАВЛЕНИЯ СИСТЕМЫ ABS И
ГИДРАВЛИЧЕСКОМ БЛОКЕ УПРАВЛЕНИЯ (ABSCM&H/U)

ПРИМЕЧАНИЕ:
Процедуру диагностики смотрите в описании процедуры диагностики для КДН C0126. <См.
ABS(diag)-47, КДН C0126 НЕИСПРАВНОСТЬ ЗАДНЕГО ПРАВОГО ВПУСКНОГО КЛАПАНА В БЛОКЕ
УПРАВЛЕНИЯ СИСТЕМЫ ABS И ГИДРАВЛИЧЕСКОМ БЛОКЕ УПРАВЛЕНИЯ (ABSCM&H/U), Проце-
дура диагностики с использованием кодов диагностики неисправностей (КДН).>

K: КДН C0122 НЕИСПРАВНОСТЬ ПЕРЕДНЕГО ПРАВОГО ВПУСКНОГО

КЛАПАНА В БЛОКЕ УПРАВЛЕНИЯ СИСТЕМЫ ABS И
ГИДРАВЛИЧЕСКОМ БЛОКЕ УПРАВЛЕНИЯ (ABSCM&H/U)

ПРИМЕЧАНИЕ:
Процедуру диагностики смотрите в описании процедуры диагностики для КДН C0126. <См.
ABS(diag)-47, КДН C0126 НЕИСПРАВНОСТЬ ЗАДНЕГО ПРАВОГО ВПУСКНОГО КЛАПАНА В БЛОКЕ
УПРАВЛЕНИЯ СИСТЕМЫ ABS И ГИДРАВЛИЧЕСКОМ БЛОКЕ УПРАВЛЕНИЯ (ABSCM&H/U), Проце-
дура диагностики с использованием кодов диагностики неисправностей (КДН).>

L: КДН C0124 НЕИСПРАВНОСТЬ ЗАДНЕГО ЛЕВОГО ВПУСКНОГО

КЛАПАНА В БЛОКЕ УПРАВЛЕНИЯ СИСТЕМЫ ABS И
ГИДРАВЛИЧЕСКОМ БЛОКЕ УПРАВЛЕНИЯ (ABSCM&H/U)

ПРИМЕЧАНИЕ:
Процедуру диагностики смотрите в описании процедуры диагностики для КДН C0126. <См.
ABS(diag)-47, КДН C0126 НЕИСПРАВНОСТЬ ЗАДНЕГО ПРАВОГО ВПУСКНОГО КЛАПАНА В БЛОКЕ
УПРАВЛЕНИЯ СИСТЕМЫ ABS И ГИДРАВЛИЧЕСКОМ БЛОКЕ УПРАВЛЕНИЯ (ABSCM&H/U), Проце-
дура диагностики с использованием кодов диагностики неисправностей (КДН).>

9

ПРОВЕРКА ДРУГИХ КДН НА ДИСПЛЕЕ.

Отображается ли какой-
либо другой КДН?

Проведите диагнос-
тику в соответствии с
КДН.

Причиной являются
временные шумовые
помехи.

ПРИМЕЧАНИЕ:
То, что предупреж-
дающая лампа систе-
мы ABS при этом все
время продолжает
гореть, является нор-
мой. Для выключе-
ния предупреждаю-
щей лампы системы
ABS, совершите по-
ездку на автомобиле
со скоростью не ме-
нее 12 км/ч (7 миль/
ч). Обязательно со-
вершите такую поез-
дку и убедитесь в
том, что предупреж-
дающая лампа вы-
ключилась.

Шаг

Проверка

Да

Нет

ABS(diag)-47

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ABS (ДИАГНОСТИКА)

M: КДН C0126 НЕИСПРАВНОСТЬ ЗАДНЕГО ПРАВОГО ВПУСКНОГО

КЛАПАНА В БЛОКЕ УПРАВЛЕНИЯ СИСТЕМЫ ABS И
ГИДРАВЛИЧЕСКОМ БЛОКЕ УПРАВЛЕНИЯ (ABSCM&H/U)

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
• Неисправность разъема жгута проводов.
• Неисправность впускного клапана в блоке управления системы ABS и ГИДРАВЛИЧЕСКОМ БЛО-
КЕ УПРАВЛЕНИЯ (ABSCM&H/U).
ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
• Не работает система ABS.
• Не работает система EBD.

ПРИМЕЧАНИЕ:
Вместе с предупреждающей лампой системы ABS загорается и предупреждающая лампа тормоз-
ной системы.

ABS(diag)-48

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ABS (ДИАГНОСТИКА)

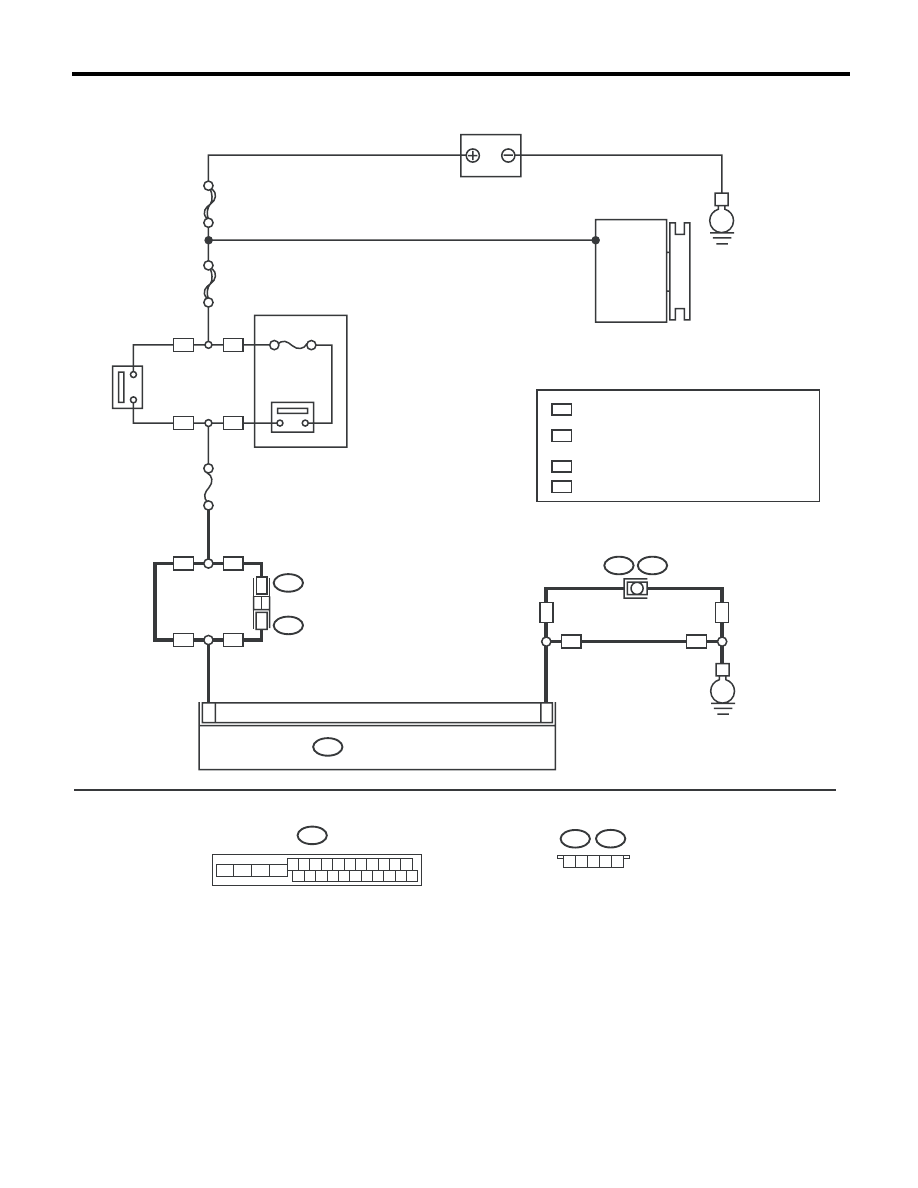

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

ABS01057

ГЛАВНЫЙ SBF

SBF-6

No.33

B301

E

E

15

1

8

ABSCM & H/U

B301

1 2 3 4 5 6 7 8 9 10 11

16 17 18 19 20 21 22 23 24 25 26

13

12

15

14

20A

WP

OP

WP

OP

LH

LH

RH

RH

RH

RH

OP

WP

: МОДЕЛЬ С ЛЕВОСТОРОННИМ УПРАВЛЕНИЕМ

LH

RH

B435

B439

1

1

B247

B248

B435

B439

1 2 3 4 5

LH

LH

АККУМУЛЯТОР

ГЕНЕРАТОР

: С СИСТЕМОЙ ЗАПУСКА/ОСТАНОВКИ ДВИГАТЕЛЯ
  ПРИ ПОМОЩИ КНОПКИ

: БЕЗ СИСТЕМЫ ЗАПУСКА/ОСТАНОВКИ ДВИГАТЕЛЯ
  ПРИ ПОМОЩИ КНОПКИ

: МОДЕЛЬ С ПРАВОСТОРОННИМ УПРАВЛЕНИЕМ

БЛОК РЕЛЕ

РЕЛЕ ЗАЖИГАНИЯ 1
(СИСТЕМЫ ЗАПУСКА/
ОСТАНОВКИ
ДВИГАТЕЛЯ
ПРИ ПОМОЩИ
КНОПКИ)

ВЫКЛЮЧАТЕЛЬ
ЗАЖИГАНИЯ

ABS(diag)-49

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ABS (ДИАГНОСТИКА)

N: КДН C0121 НЕИСПРАВНОСТЬ ПЕРЕДНЕГО ЛЕВОГО ВЫПУСКНОГО

КЛАПАНА В БЛОКЕ УПРАВЛЕНИЯ СИСТЕМЫ ABS
И ГИДРАВЛИЧЕСКОМ БЛОКЕ УПРАВЛЕНИЯ (ABSCM&H/U)

ПРИМЕЧАНИЕ:
Процедуру диагностики смотрите в описании процедуры диагностики для КДН C0127. <См.
ABS(diag)-50, КДН C0127 НЕИСПРАВНОСТЬ ЗАДНЕГО ПРАВОГО ВЫПУСКНОГО КЛАПАНА В БЛО-
КЕ УПРАВЛЕНИЯ СИСТЕМЫ ABS И ГИДРАВЛИЧЕСКОМ БЛОКЕ УПРАВЛЕНИЯ (ABSCM&H/U), Про-
цедура диагностики с использованием кодов диагностики неисправностей (КДН).>

O: КДН C0123 НЕИСПРАВНОСТЬ ПЕРЕДНЕГО ПРАВОГО ВЫПУСКНОГО

КЛАПАНА В БЛОКЕ УПРАВЛЕНИЯ СИСТЕМЫ ABS
И ГИДРАВЛИЧЕСКОМ БЛОКЕ УПРАВЛЕНИЯ (ABSCM&H/U)

ПРИМЕЧАНИЕ:
Процедуру диагностики смотрите в описании процедуры диагностики для КДН C0127. <См.
ABS(diag)-50, КДН C0127 НЕИСПРАВНОСТЬ ЗАДНЕГО ПРАВОГО ВЫПУСКНОГО КЛАПАНА В БЛО-
КЕ УПРАВЛЕНИЯ СИСТЕМЫ ABS И ГИДРАВЛИЧЕСКОМ БЛОКЕ УПРАВЛЕНИЯ (ABSCM&H/U), Про-
цедура диагностики с использованием кодов диагностики неисправностей (КДН).>

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ВХОДНОГО НАПРЯЖЕНИЯ
ABSCM&H/U.
1) Переведите выключатель зажигания в
положение OFF.
2) Отсоедините разъемы ABSCM&H/U.
3) Запустите двигатель на холостом ходу.
4) Измерьте напряжение между разъемом
ABSCM&H/U и массой кузова.

Разъемы и клеммы

(B301) № 18 (+) — Масса кузова (–):

Составляет ли величина на-
пряжения 10 — 15 В?

Переходите к шагу 2.

Устраните неис-
правность в цепи
электропитания
ABSCM&H/U.

2

ПРОВЕРКА ЦЕПИ МАССЫ ABSCM&H/U.
1) Переведите выключатель зажигания в
положение OFF.
2) Измерьте сопротивление между разъ-
емом ABSCM&H/U и массой кузова.

Разъемы и клеммы

(B301) № 15 — Масса кузова:

Составляет ли величина со-
противления менее 0,5 Ом?

Переходите к шагу 3.

Устраните неис-
правность в жгу-
те проводов це-
пи массы
ABSCM&H/U.

3

ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТОВ
В РАЗЪЕМЕ.

Выявлена ли ненадеж-
ность контакта в разъемах
между генератором, акку-
мулятором и ABSCM&H/U?

Устраните неисправ-
ность в разъемах.

Переходите к
шагу 4.

4

ПРОВЕРКА ABSCM&H/U.
1) Подсоедините все разъемы.
2) Очистите память.
3) Выполните процедуру проверки.
4) Считайте КДН.

Отображается ли на дисп-
лее тот же самый КДН?

Замените ABSCM&H/U.
<См. ABS-6,  Блок управ-
ления системы ABS и гид-
равлический блок управ-
ления (ABSCM&H/U).>

Переходите к
шагу 5.

5

ПРОВЕРКА ДРУГИХ КДН НА ДИСПЛЕЕ.

Отображается ли какой-ли-
бо другой КДН?

Проверьте КДН, исполь-
зуя “Список кодов диа-
гностики неисправнос-
тей (КДН)”. <См.
ABS(diag)-31, Список ко-
дов диагностики неис-
правностей (КДН).>

Временная поте-
ря контакта.
