ABS(diag)-34

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ABS (ДИАГНОСТИКА)

12.Процедура диагностики с использованием кодов

диагностики неисправностей (КДН)

A: КДН C0101 НЕИСПРАВНОСТЬ ДАТЧИКА СКОРОСТИ ЗАДНЕГО

ПРАВОГО КОЛЕСА СИСТЕМЫ ABS (ОБРЫВ ПРОВОДА, СЛИШКОМ
ВЫСОКОЕ ВХОДНОЕ НАПРЯЖЕНИЕ)

ПРИМЕЧАНИЕ:
Процедуру диагностики смотрите в описании процедуры диагностики для КДН C0104. <См.
ABS(diag)-35, КДН C0104 НЕИСПРАВНОСТЬ ДАТЧИКА СКОРОСТИ ПЕРЕДНЕГО ЛЕВОГО КОЛЕСА
СИСТЕМЫ ABS (ОБРЫВ ПРОВОДА, СЛИШКОМ ВЫСОКОЕ ВХОДНОЕ НАПРЯЖЕНИЕ), Процедура
диагностики с использованием кодов диагностики неисправностей (КДН).>

B: КДН C0102 НЕИСПРАВНОСТЬ ДАТЧИКА СКОРОСТИ ЗАДНЕГО ЛЕВОГО

КОЛЕСА СИСТЕМЫ ABS (ОБРЫВ ПРОВОДА, СЛИШКОМ ВЫСОКОЕ
ВХОДНОЕ НАПРЯЖЕНИЕ)

ПРИМЕЧАНИЕ:
Процедуру диагностики смотрите в описании процедуры диагностики для КДН C0104. <См.
ABS(diag)-35, КДН C0104 НЕИСПРАВНОСТЬ ДАТЧИКА СКОРОСТИ ПЕРЕДНЕГО ЛЕВОГО КОЛЕСА
СИСТЕМЫ ABS (ОБРЫВ ПРОВОДА, СЛИШКОМ ВЫСОКОЕ ВХОДНОЕ НАПРЯЖЕНИЕ), Процедура
диагностики с использованием кодов диагностики неисправностей (КДН).>

C: КДН C0103 НЕИСПРАВНОСТЬ ДАТЧИКА СКОРОСТИ ЗАДНЕГО

ПРАВОГО КОЛЕСА СИСТЕМЫ ABS (ОБРЫВ ПРОВОДА, СЛИШКОМ
ВЫСОКОЕ ВХОДНОЕ НАПРЯЖЕНИЕ)

ПРИМЕЧАНИЕ:
Процедуру диагностики смотрите в описании процедуры диагностики для КДН C0104. <См.
ABS(diag)-35, КДН C0104 НЕИСПРАВНОСТЬ ДАТЧИКА СКОРОСТИ ПЕРЕДНЕГО ЛЕВОГО КОЛЕСА
СИСТЕМЫ ABS (ОБРЫВ ПРОВОДА, СЛИШКОМ ВЫСОКОЕ ВХОДНОЕ НАПРЯЖЕНИЕ), Процедура
диагностики с использованием кодов диагностики неисправностей (КДН).>

ABS(diag)-35

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ABS (ДИАГНОСТИКА)

D: КДН C0104 НЕИСПРАВНОСТЬ ДАТЧИКА СКОРОСТИ

ЗАДНЕГО ЛЕВОГО КОЛЕСА СИСТЕМЫ ABS (ОБРЫВ ПРОВОДА,
СЛИШКОМ ВЫСОКОЕ ВХОДНОЕ НАПРЯЖЕНИЕ)

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
• Неисправность датчика скорости колеса системы ABS (обрыв провода, слишком высокое вход-
ное напряжение).
• Неисправность разъема жгута проводов.
ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
Не работает система ABS.
ЭЛЕКТРИЧЕСКАЯ СХЕМА:

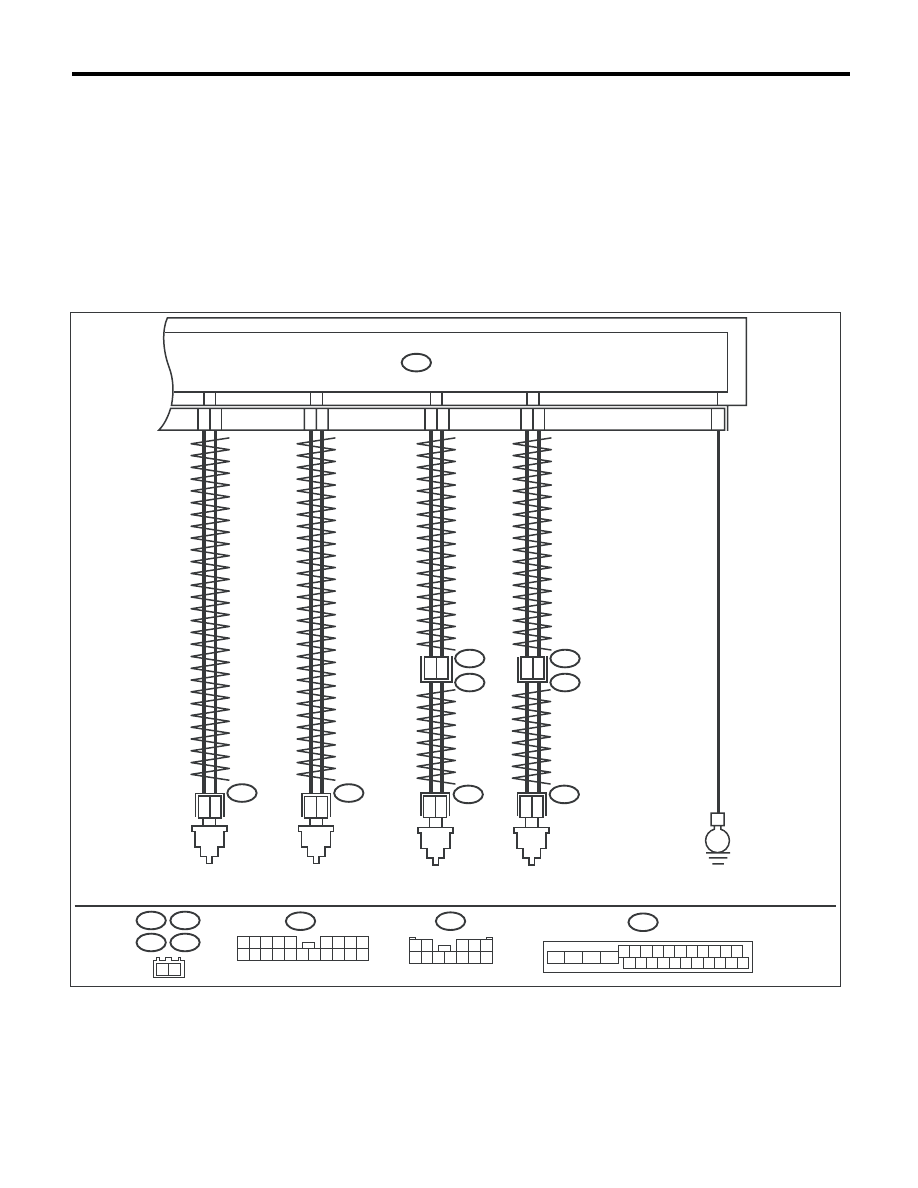

• Модель с левосторонним управлением

ABS01041

4

3

1

16

17

2

15

R72

E

R73

B6

B15

1

2

6

5

B301

2

1

B301

1 2 3 4 5 6 7 8 9 10 11

16 17 18 19 20 21 22 23 24 25 26

13

12

15

14

2

1

2

1

B98

R2

B99

R3

2

4

1

3

R73

R72

B15

B6

B98

B99

2 1

2 3 4 5

6 7 8 9

11 12 13 14

17 18 19 20

1

10

15 16

1 2

3 4 5

6 7 8 9 10 11 12

ABSCM & H/U

ВИТ

АЯ ПАР

А

ВИТ

АЯ ПАР

А

ВИТ

АЯ ПАР

А

ВИТ

АЯ ПАР

А

ВИТ

АЯ ПАР

А

ВИТ

АЯ ПАР

А

ДАТЧИК СКОРОСТИ

ПЕРЕДНЕГО ЛЕВОГО

КОЛЕСА СИСТЕМЫ ABS

ДАТЧИК СКОРОСТИ

ПЕРЕДНЕГО ПРАВОГО

КОЛЕСА СИСТЕМЫ ABS

ДАТЧИК СКОРОСТИ

ЗАДНЕГО ЛЕВОГО

КОЛЕСА СИСТЕМЫ ABS

ДАТЧИК СКОРОСТИ

ЗАДНЕГО ПРАВОГО

КОЛЕСА СИСТЕМЫ ABS

ABS(diag)-36

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ABS (ДИАГНОСТИКА)

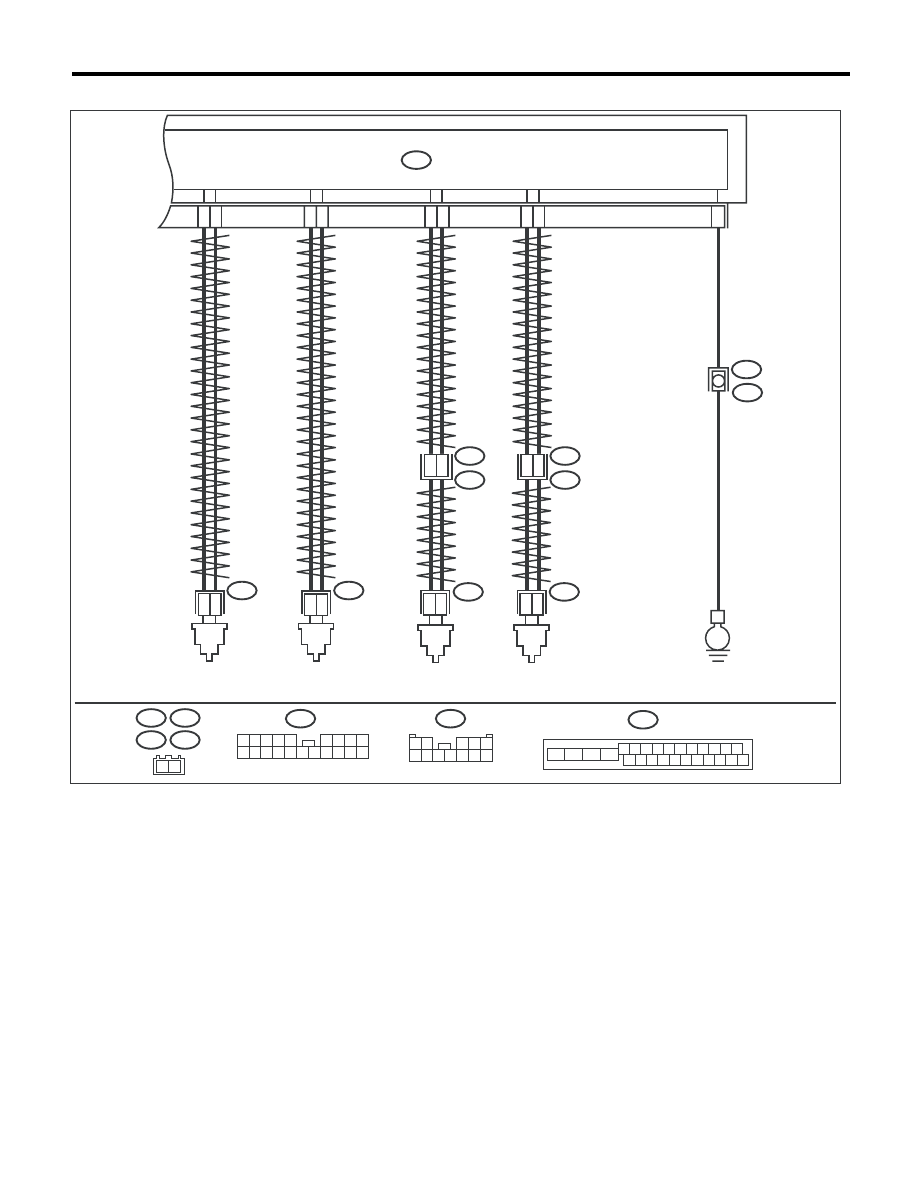

• Модель с правосторонним управлением

ABS01022

4

3

1

16

17

2

15

R72

E

R73

B6

B15

1

2

6

5

B301

2

1

B301

1 2 3 4 5 6 7 8 9 10 11

16 17 18 19 20 21 22 23 24 25 26

13

12

15

14

ABSCM & H/U

2

1

2

1

B98

R2

B99

R3

2

4

1

3

R73

R72

B15

B6

B98

B99

2 1

2 3 4 5

6 7 8 9

11 12 13 14

17 18 19 20

1

10

15 16

1 2

3 4 5

6 7 8 9 10 11 12

B247

B248

ВИТАЯ ПАРА

ВИТАЯ ПАРА

ВИТАЯ ПАРА

ВИТАЯ ПАРА

ВИТАЯ ПАРА

ВИТАЯ ПАРА

ДАТЧИК СКОРОСТИ

ПЕРЕДНЕГО ЛЕВОГО

КОЛЕСА СИСТЕМЫ ABS

ДАТЧИК СКОРОСТИ

ПЕРЕДНЕГО ПРАВОГО

КОЛЕСА СИСТЕМЫ ABS

ДАТЧИК СКОРОСТИ

ЗАДНЕГО ЛЕВОГО

КОЛЕСА СИСТЕМЫ ABS

ДАТЧИК СКОРОСТИ

ЗАДНЕГО ПРАВОГО

КОЛЕСА СИСТЕМЫ ABS

ABS(diag)-37

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ABS (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТОВ
В РАЗЪЕМЕ.
Проверьте надежность контактов в разъеме между
ABSCM&H/U и датчиком скорости колеса системы
ABS.

Выявлена ли нена-
дежность контак-
та?

Устраните неисправ-
ность в разъемах.

Переходите к ша-
гу 2.

2

ПРОВЕРКА РАЗЪЕМОВ ЖГУТА ПРОВОДОВ МЕЖДУ
ABSCM&H/U И ДАТЧИКОМ СКОРОСТИ КОЛЕСА
СИСТЕМЫ ABS.
1) Отсоедините разъем (B301) от ABSCM&H/U.
2) Отсоедините разъем от датчика скорости колеса
системы ABS.
3) Измерьте сопротивление между разъемом
ABSCM&H/U и разъемом датчика скорости колеса сис-
темы ABS.

Разъемы и клеммы
КДН C0101

(B301) № 3 — (R72) № 2:
(B301) № 4 — (R72) № 1:

КДН C0102

(B301) № 2 — (R73) № 2:
(B301) № 17 — (R73) № 1:

КДН C0103

(B301) № 5 — (B6) № 2:
(B301) № 6 — (B6) № 1:

КДН C0104

(B301) № 16 — (B15) № 2:
(B301) № 1 — (B15) № 1:

Составляет ли ве-
личина сопротивле-
ния менее 0,5 Ом?

Переходите к шагу 3. Устраните неис-

правность в разъ-
емах жгута про-
водов между
ABSCM&H/U и
датчиком скоро-
сти колеса систе-
мы ABS.

3

ПРОВЕРКА ЖГУТА ПРОВОДОВ НА НАЛИЧИЕ
КОРОТКОГО ЗАМЫКАНИЯ НА МАССУ.
Измерьте сопротивление между разъемом ABSCM&H/
U и массой кузова.

Разъемы и клеммы
КДН C0101

(B301) № 4 — Масса кузова:

КДН C0102

(B301) № 17 — Масса кузова:

КДН C0103

(B301) № 6 — Масса кузова:

КДН C0104

(B301) № 1 — Масса кузова:

Составляет ли ве-
личина сопротивле-
ния 1 МОм или бо-
лее?

Переходите к шагу 4. Устраните неис-

правность в разъ-
емах жгута про-
водов между
ABSCM&H/U и
датчиком скоро-
сти колеса систе-
мы ABS.

4

ПРОВЕРКА ЦЕПИ ЭЛЕКТРОПИТАНИЯ ДАТЧИКА
СКОРОСТИ КОЛЕСА СИСТЕМЫ ABS.
1) Подсоедините разъем ABSCM&H/U.
2) Переведите выключатель зажигания в положение
ON.
3) Измерьте напряжение между разъемом датчика
скорости колеса системы ABS и массой кузова.

Разъемы и клеммы
КДН C0101

(R72) № 2 (+) — Масса кузова (–):

КДН C0102

(R73) № 2 (+) — Масса кузова (–):

КДН C0103

(B6) № 2 (+) — Масса кузова (–):

КДН C0104

(B15) № 2 (+) — Масса кузова (–):

Составляет ли ве-
личина напряжения
5 — 16 В?

Переходите к шагу 6. Переходите к ша-

гу 5.
