ABS(diag)-18

Subaru Select Monitor

ABS (ДИАГНОСТИКА)

B: ПРОВЕРКА

1. ОБМЕН ДАННЫМИ ДЛЯ ИНИЦИАЛИЗАЦИИ НЕВОЗМОЖЕН

УСЛОВИЯ ОБНАРУЖЕНИЯ:
Неисправность разъема жгута проводов.
ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
Обмен данными между системой ABS и Subaru Select Monitor невозможен.

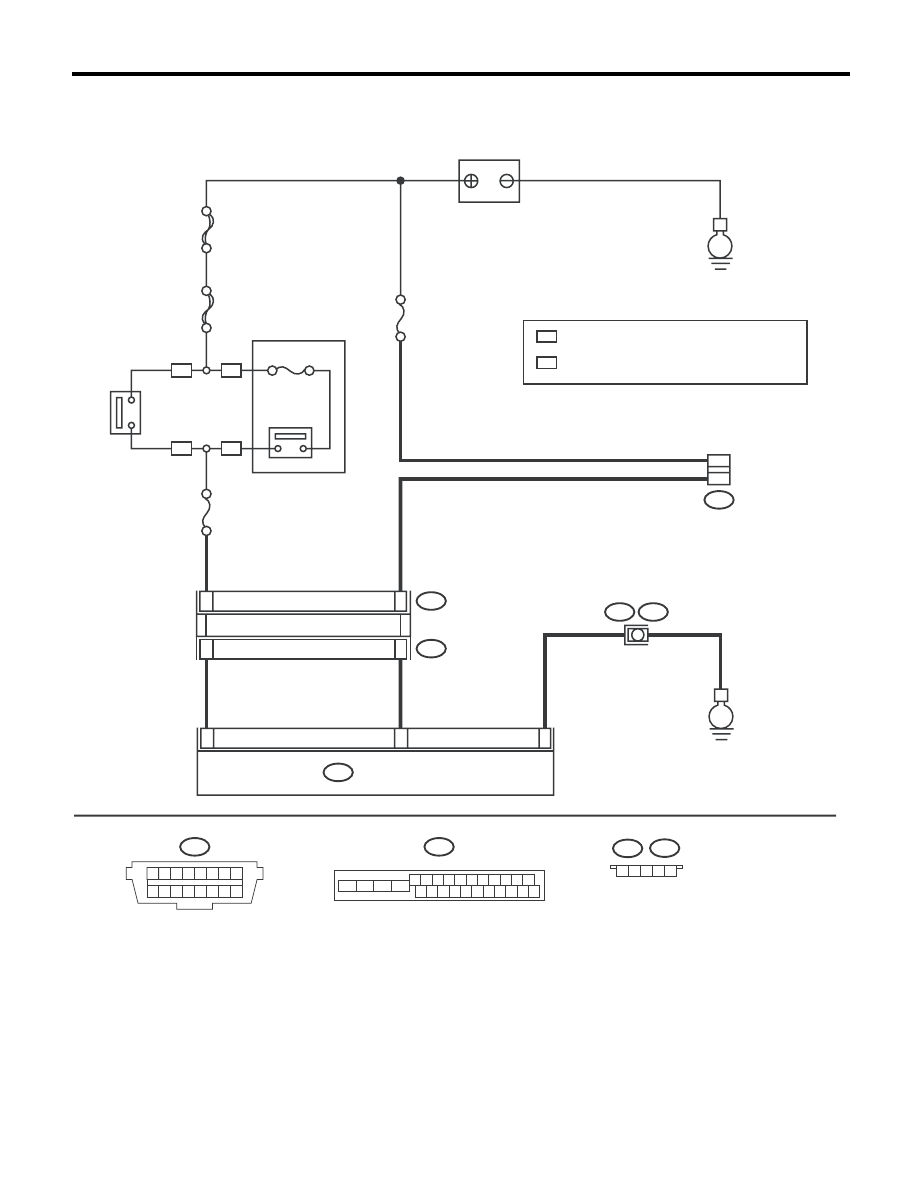

ЭЛЕКТРИЧЕСКАЯ СХЕМА:
• Модель с левосторонним управлением

ABS01054

ГЛАВНЫЙ SBF

SBF-6

No.33

B40

B301

E

E

16

7

7

15

1

8

ABSCM & H/U

B301

B40

1 2 3 4 5 6 7 8 9 10 11

16 17 18 19 20 21 22 23 24 25 26

13

12

15

14

No.13

1 2 3 4 5 6 7 8

9 10 11 12 13 14 15 16

B440

B440

B441

B441

22

1 2 3 4 5

20A

WP

OP

WP

OP

OP

WP

АККУМУЛЯТОР

: С СИСТЕМОЙ ЗАПУСКА/ОСТАНОВКИ ДВИГАТЕЛЯ
  ПРИ ПОМОЩИ КНОПКИ

: БЕЗ СИСТЕМЫ ЗАПУСКА/ОСТАНОВКИ ДВИГАТЕЛЯ
  ПРИ ПОМОЩИ КНОПКИ

РАЗЪЕМ
ПЕРЕДАЧИ ДАННЫХ

БЛОК РЕЛЕ

ВЫКЛЮЧАТЕЛЬ
ЗАЖИГАНИЯ

РЕЛЕ ЗАЖИГАНИЯ 1
(СИСТЕМЫ ЗАПУСКА/
ОСТАНОВКИ
ДВИГАТЕЛЯ
ПРИ ПОМОЩИ
КНОПКИ)

ABS(diag)-19

Subaru Select Monitor

ABS (ДИАГНОСТИКА)

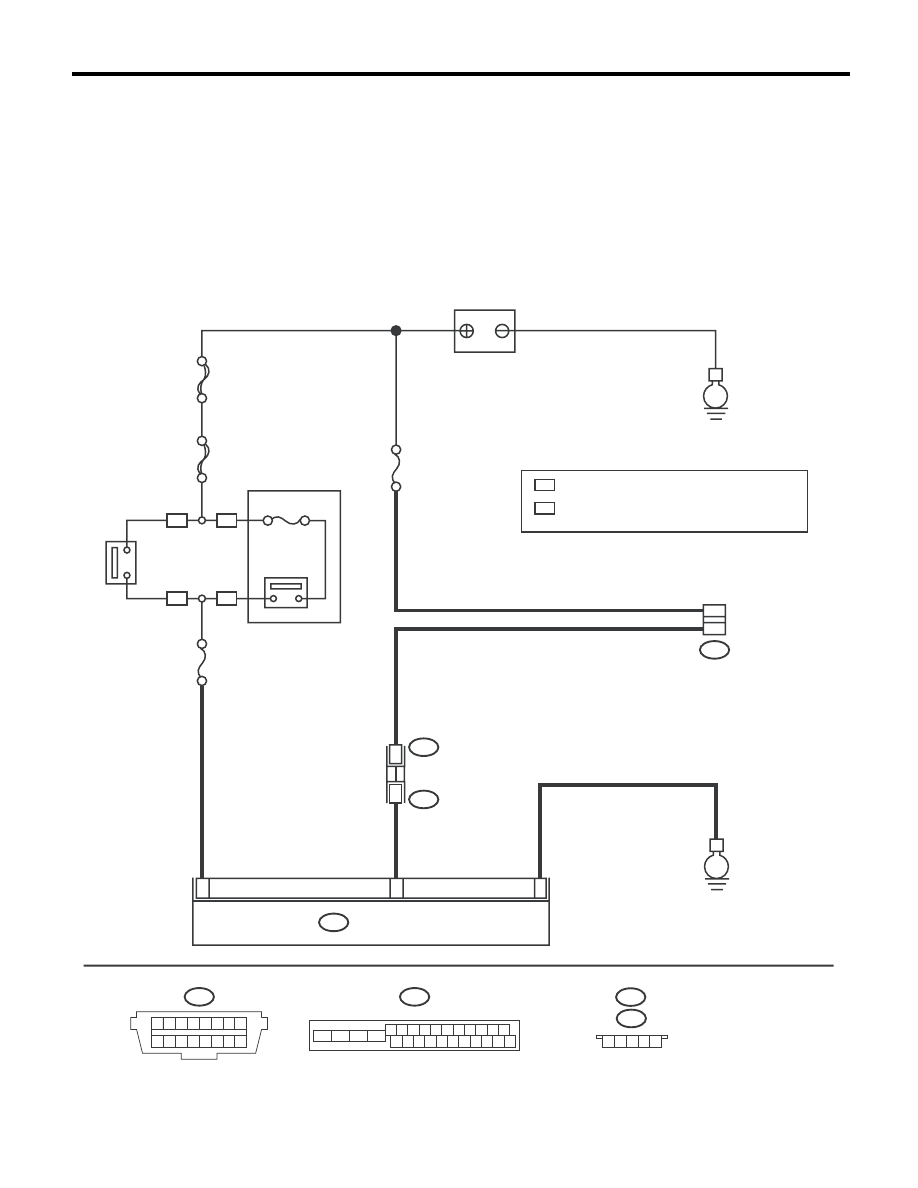

• Модель с правосторонним управлением

ABS01020

B301

B40

ГЛАВНЫЙ SBF

SBF-6

No.33

B40

B301

E

E

16

7

7

15

1

8

ABSCM & H/U

1 2 3 4 5 6 7 8 9 10 11

16 17 18 19 20 21 22 23 24 25 26

13

12

15

14

No.13

1 2 3 4 5 6 7 8

9 10 11 12 13 14 15 16

20A

WP

OP

WP

OP

OP

WP

B435

B247

B248

B439

1

4

1

4

1 2 3 4 5

B435

B439

АККУМУЛЯТОР

: С СИСТЕМОЙ ЗАПУСКА/ОСТАНОВКИ ДВИГАТЕЛЯ
  ПРИ ПОМОЩИ КНОПКИ

: БЕЗ СИСТЕМЫ ЗАПУСКА/ОСТАНОВКИ ДВИГАТЕЛЯ
  ПРИ ПОМОЩИ КНОПКИ

БЛОК РЕЛЕ

ВЫКЛЮЧАТЕЛЬ
ЗАЖИГАНИЯ

РЕЛЕ ЗАЖИГАНИЯ 1
(СИСТЕМЫ ЗАПУСКА/
ОСТАНОВКИ
ДВИГАТЕЛЯ
ПРИ ПОМОЩИ
КНОПКИ)

РАЗЪЕМ
ПЕРЕДАЧИ ДАННЫХ

ABS(diag)-20

Subaru Select Monitor

ABS (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ВЫКЛЮЧАТЕЛЯ ЗАЖИГАНИЯ.

Находится ли выключатель
зажигания в положении ON?

Переходите к
шагу 2.

Переведите выклю-
чатель зажигания в
положение ON и вы-
берите на экране
дисплея Subaru
Select Monitor ре-
жим ABS.

2

ПРОВЕРКА АККУМУЛЯТОРА.
1) Переведите выключатель зажигания в поло-
жение OFF.
2) Измерьте напряжение аккумулятора.

Составляет ли величина на-
пряжения 11 В или более?

Переходите к
шагу 3.

Осуществите заряд-
ку или замените ак-
кумулятор.

3

ПРОВЕРКА КЛЕММ АККУМУЛЯТОРА.

Выявлена ли ненадежность
контакта в клеммах аккуму-
лятора?

Отремонтируй-
те или затяни-
те клемму акку-
мулятора.

Переходите к шагу
4.

4

ПРОВЕРКА ЛИНИИ СВЯЗИ
SUBARU SELECT MONITOR .
1) Переведите выключатель зажигания в поло-
жение ON.
2) Используя Subaru Select Monitor, проверьте,
осуществляется ли обмен данными с другими
системами в нормальном режиме.

Отображается ли название
системы на дисплее Subaru
Select Monitor?

Переходите к
шагу 8.

Переходите к шагу
5.

5

ПРОВЕРКА ЛИНИИ СВЯЗИ
SUBARU SELECT MONITOR.
1) Переведите выключатель зажигания в поло-
жение OFF.
2) Отсоедините разъемы ABSCM&H/U.
3) Переведите выключатель зажигания в поло-
жение ON.
4) Проверьте, осуществляется ли обмен данны-
ми с другими системами в нормальном режиме.

Отображается ли название
системы на дисплее Subaru
Select Monitor?

Замените
ABSCM&H/U.
<См. ABS-6,
Блок управле-
ния системы
ABS и гидрав-
лический блок
управления
(ABSCM&H/U).>

Переходите к шагу
6.

6

ПРОВЕРКА РАЗЪЕМОВ ЖГУТОВ ПРОВОДОВ
МЕЖДУ КАЖДЫМ БЛОКОМ УПРАВЛЕНИЯ И
РАЗЪЕМОМ КАНАЛА ПЕРЕДАЧИ ДАННЫХ.
1) Переведите выключатель зажигания в поло-
жение OFF.
2) Отсоедините разъемы ABSCM&H/U, ECM и
TCM.
3) Измерьте сопротивление между разъемом
канала передачи данных и массой кузова.

Разъемы и клеммы

(B40) № 7 — Масса кузова:

Составляет ли величина со-
противления 1 МОм или бо-
лее?

Переходите к
шагу 7.

Устраните неис-
правность в жгуте
проводов и разъ-
емах между каждым
блоком управления
и разъемом канала
передачи данных.

7

ПРОВЕРКА ВЫХОДНОГО СИГНАЛА
ABSCM&H/U.
1) Переведите выключатель зажигания в поло-
жение ON.
2) Измерьте напряжение между разъемом ка-
нала передачи данных и массой кузова.

Разъемы и клеммы

(B40) № 7 (+) — Масса кузова (–):

Составляет ли величина на-
пряжения менее 1 В?

Переходите к
шагу 8.

Устраните неис-
правность в жгуте
проводов и разъ-
емах между каждым
блоком управления
и разъемом канала
передачи данных.

8

ПРОВЕРКА РАЗЪЕМОВ ЖГУТА ПРОВОДОВ
МЕЖДУ ABSCM&H/U И РАЗЪЕМОМ КАНАЛА
ПЕРЕДАЧИ ДАННЫХ.
Измерьте сопротивление между разъемом
ABSCM&H/U и разъемом канала передачи дан-
ных.

Разъемы и клеммы

(B301) № 7 — (B40) № 7:

Составляет ли величина со-
противления менее 0,5 Ом?

Переходите к
шагу 9.

Устраните неис-
правность в разъ-
емах и жгуте прово-
дов между
ABSCM&H/U и разъ-
емом канала пере-
дачи данных.

ABS(diag)-21

Subaru Select Monitor

ABS (ДИАГНОСТИКА)

2. ПРИ ОТСУТСТВИИ КДН

УСЛОВИЯ ОБНАРУЖЕНИЯ:
• Неисправность комбинации приборов
• Неисправность линии связи CAN
ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
• Предупреждающая лампа системы ABS не выключается.
• На экране дисплея Subaru Select Monitor будет отображаться сообщение “NO TROUBLE CODE”
(КДН не выявлены).

ПРИМЕЧАНИЕ:
Если предупреждающая лампа системы ABS не горит, а на экране дисплея Subaru Select Monitor
отображается сообщение “NO TROUBLE CODE” (КДН не выявлены), то система находится в нор-
мальном состоянии.

9

ПРОВЕРКА УСТАНОВКИ РАЗЪЕМА
ABSCM&H/U.
Переведите выключатель зажигания в положе-
ние OFF.

Вставлен ли разъем
ABSCM&H/U в ABSCM&H/U
до фиксации на нем зажима?

Переходите к
шагу 10.

Вставьте разъем
ABSCM&H/U в блок
ABSCM&H/U.

10

ПРОВЕРКА ЦЕПИ ЭЛЕКТРОПИТАНИЯ.
1) Переведите выключатель зажигания в поло-
жение ON. (двигатель OFF)
2) Измерьте напряжение электропитания сис-
темы зажигания между разъемом ABSCM&H/U и
массой кузова.

Разъемы и клеммы

(B301) № 18 (+) — Масса кузова (–):

Составляет ли величина на-
пряжения 10 — 15 В?

Переходите к
шагу 11.

Устраните разрыв
цепи в жгуте прово-
дов между
ABSCM&H/U и акку-
мулятором.

11

ПРОВЕРКА РАЗЪЕМОВ ЖГУТА ПРОВОДОВ
МЕЖДУ ABSCM&H/U И МАССОЙ КУЗОВА.
1) Переведите выключатель зажигания в поло-
жение OFF.
2) Отсоедините разъемы ABSCM&H/U.
3) Измерьте сопротивление в жгуте проводов
между разъемом ABSCM&H/U и массой кузова.

Разъемы и клеммы

(B301) № 15 — Масса кузова:

Составляет ли величина со-
противления менее 0,5 Ом?

Переходите к
шагу 12.

Устраните разрыв
цепи или ненадеж-
ность контактов в
жгуте проводов
между ABSCM&H/U
и разъемом.

12

ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТОВ
В РАЗЪЕМЕ.

Выявлена ли ненадежность
контакта в цепи электропи-
тания блока управления, в
цепи массы и в разъеме ка-
нала передачи данных?

Устраните не-
исправность в
разъемах.

Замените только
ABSCM. <См. ABS-9,
ЗАМЕНА, Блок уп-
равления системы
ABS и гидравличес-
кий блок управле-
ния (ABSCM&H/U).>

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ДАННЫХ SUBARU SELECT
MONITOR.
1) Выберите пункт {Current Data Display &
Save} (Отображение и сохранение текущих
данных) на Subaru Select Monitor.
2) Считайте условия загорания предупрежда-
ющей лампы системы ABS.

Отображается ли сообщение
“ON”?

Замените только
ABSCM. <См.
ABS-9, ЗАМЕНА,
Блок управления
системы ABS и
гидравлический
блок управления
(ABSCM&H/U).>

Переходите к
шагу 2.

2

ПРОВЕРКА СИСТЕМЫ LAN
Проведите диагностику системы LAN. <См.
LAN(diag)-31, ПОРЯДОК РАБОТЫ, Считывание
кодов диагностики неисправностей (КДН).>

Обнаружены ли неисправности в
системе LAN?

Проведите диа-
гностику в соот-
ветствии с КДН
для системы LAN.

Переходите к
шагу 3.

3

ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТОВ В
РАЗЪЕМЕ.

Выявлена ли ненадежность кон-
такта в разъеме ABSCM&H/U и
разъеме комбинации приборов?

Устраните неис-
правность в разъ-
емах.

Проверьте ком-
бинацию прибо-
ров.
