ABS-2

Общие сведения

ABS

1. Общие сведения

A: ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Пункт

Технические характеристики

или идентификация

Датчик скорости
колеса системы
ABS

Зазор датчика скорости колеса системы
ABS (для справки)

Передний

77 — 1,43 мм (0,030 — 0,056 дюйма)

Задний

0,64 — 1,56 мм (0,025 — 0,061 дюйма)

Идентификация жгу-
та проводов (метка,
цвет)

Передний

Правый K1

(Белый)

Левый

K2 (Желтый)

Задний

Правый

P1 (Розовый)

Левый

P2 (Синий)

Датчик ускорения Напряжение датчика ускорения

2,3

±0,2 В

Идентификация
ABSCM & H/U

FF

R1

AWD (AT)

R2

AWD (MT)

R3

ABS-3

Общие сведения

ABS

B: УЗЕЛ

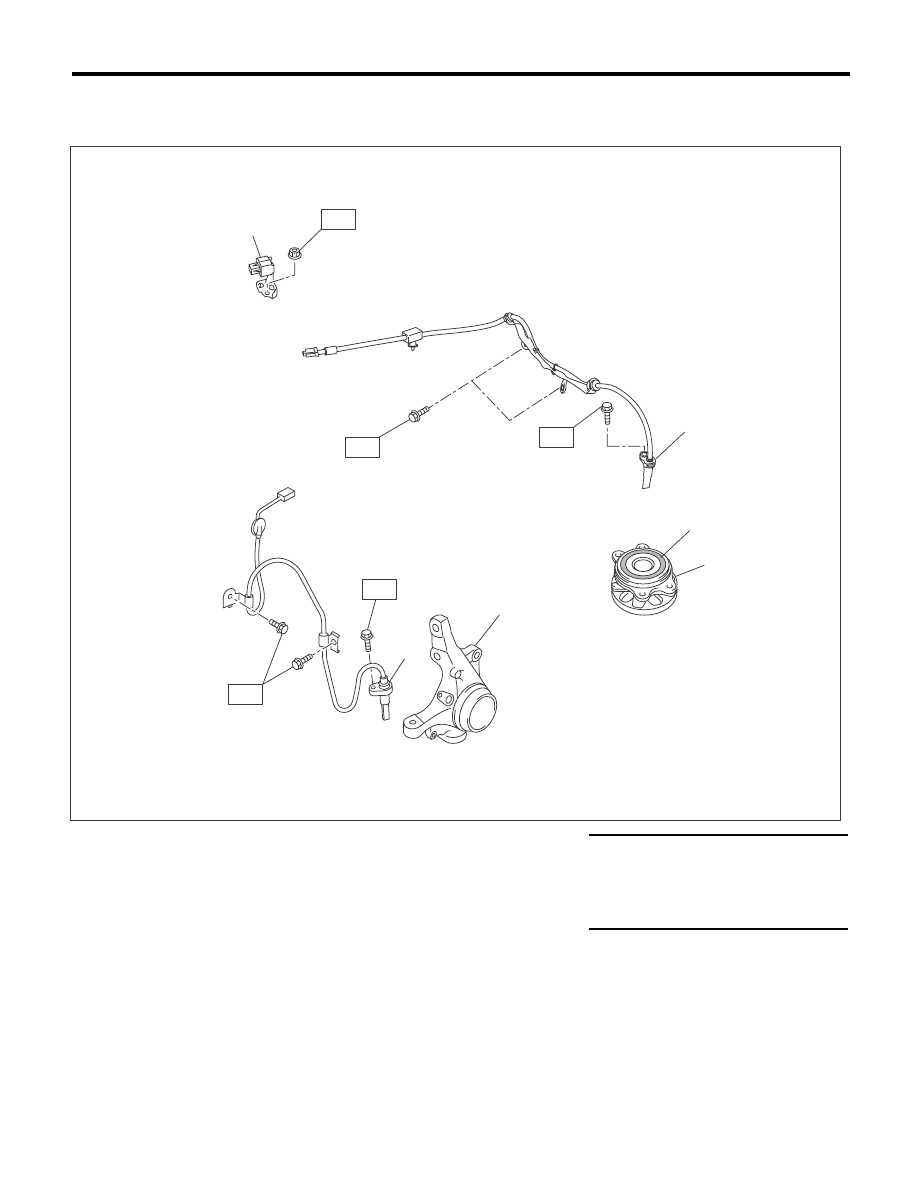

1. ДАТЧИК СКОРОСТИ КОЛЕСА СИСТЕМЫ ABS

(1)

Датчик  ускорения

(4)

Датчик скорости левого заднего
колеса системы ABS

Момент затяжки:
Нм (кгс-м, фунт-сила-фут)

(2)

Датчик скорости переднего ле-
вого колеса системы ABS

(5)

Подшипник ступицы

T1: 7,5 (0,76, 5,5)

(3)

Поворотный кулак

(6)

Магнитный шифратор

T2: 33 (3,4, 24,3)

ABS01014

(3)

(5)

(6)

(4)

T1

T2

(2)

T1

T1

(1)

T1

ABS-4

Общие сведения

ABS

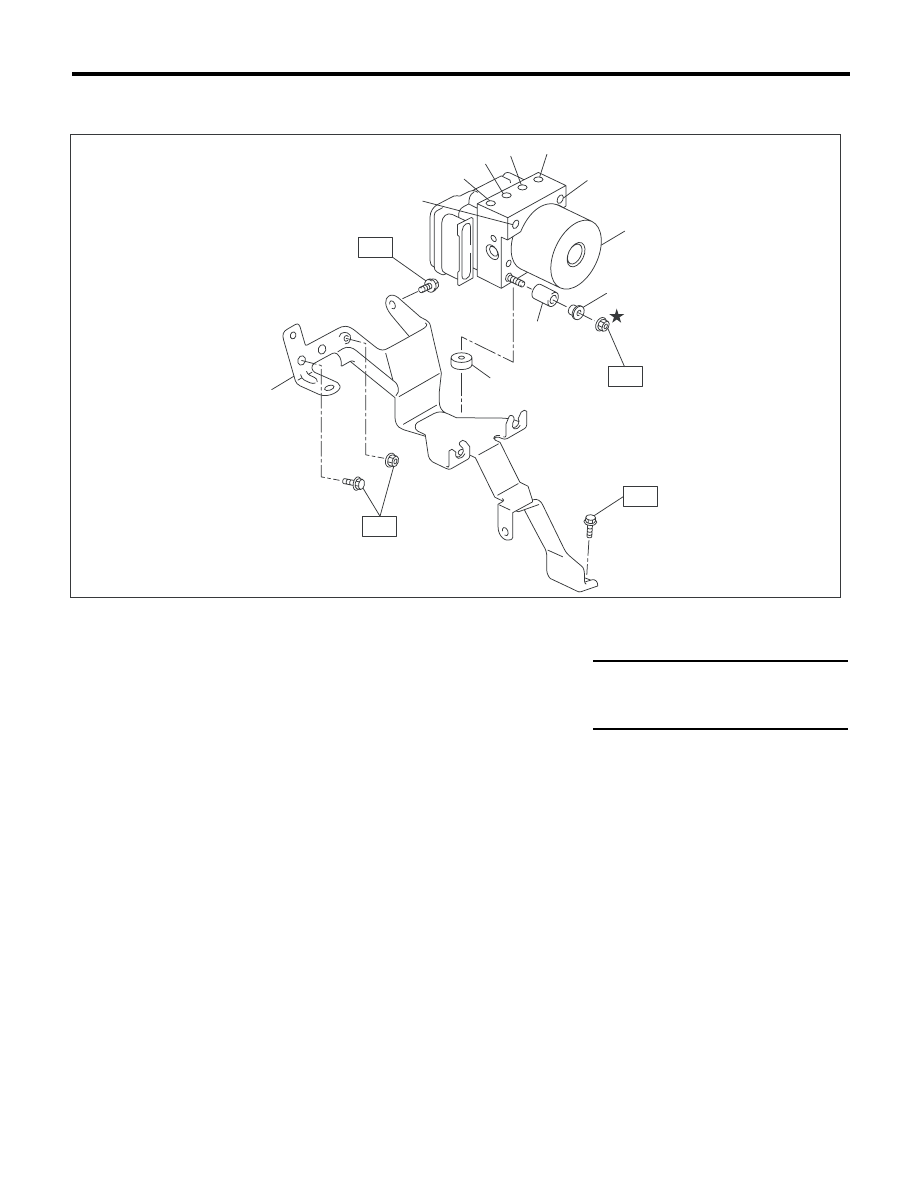

2. БЛОК УПРАВЛЕНИЯ СИСТЕМЫ ABS И ГИДРАВЛИЧЕСКИЙ БЛОК УПРАВЛЕНИЯ
(ABSCM&H/U)

C: ОСТОРОЖНО

• При выполнении любых работ надевайте со-
ответствующую рабочую одежду, включая го-
ловной убор, защитные очки и защитную обувь.
• Обязательно отсоединяйте провод массы от
аккумулятора перед отсоединением разъемов
датчиков или блоков.
• Обязательно устанавливайте причины отка-
за перед снятием, установкой или разборкой.
Избегайте снятия, установки, разборки или за-
мены деталей без необходимости.
• После движения детали автомобиля имеют
очень высокую температуру. Соблюдайте ос-
торожность, чтобы не получить ожоги от нагре-
тых деталей.
• Обязательно затягивайте крепежные дета-
ли, включая болты и гайки, с предусмотренным
моментом затяжки.
• Устанавливайте домкраты или жесткие коз-
лы в специально предусмотренных местах.

(1)

Блок управления системы ABS и гид-
равлический блок управления
(ABSCM&H/U)

(6)

Основное входное отверстие

(11)

Кронштейн

(7)

Вспомогательное входное
отверстие

(2)

Правое переднее выходное отверс-
тие

(8)

Демпфер

Момент затяжки:
Нм (кгс-м, фунт-сила-фут)

(3)

Левое заднее выходное отверстие

(9)

Втулка

T1: 7,5 (0,76, 5,5)

(4)

Правое заднее выходное отверстие

(10) Демпфер

T2: 33 (3,4, 24,3)

(5)

Левое переднее выходное отверстие

(1)

(8)

(11)

(7)

(6)

(5)

(4)

(3)

(10)

(2)

T1

T2

T2

(9)

T2

ABS00938

ABS-5

Общие сведения

ABS

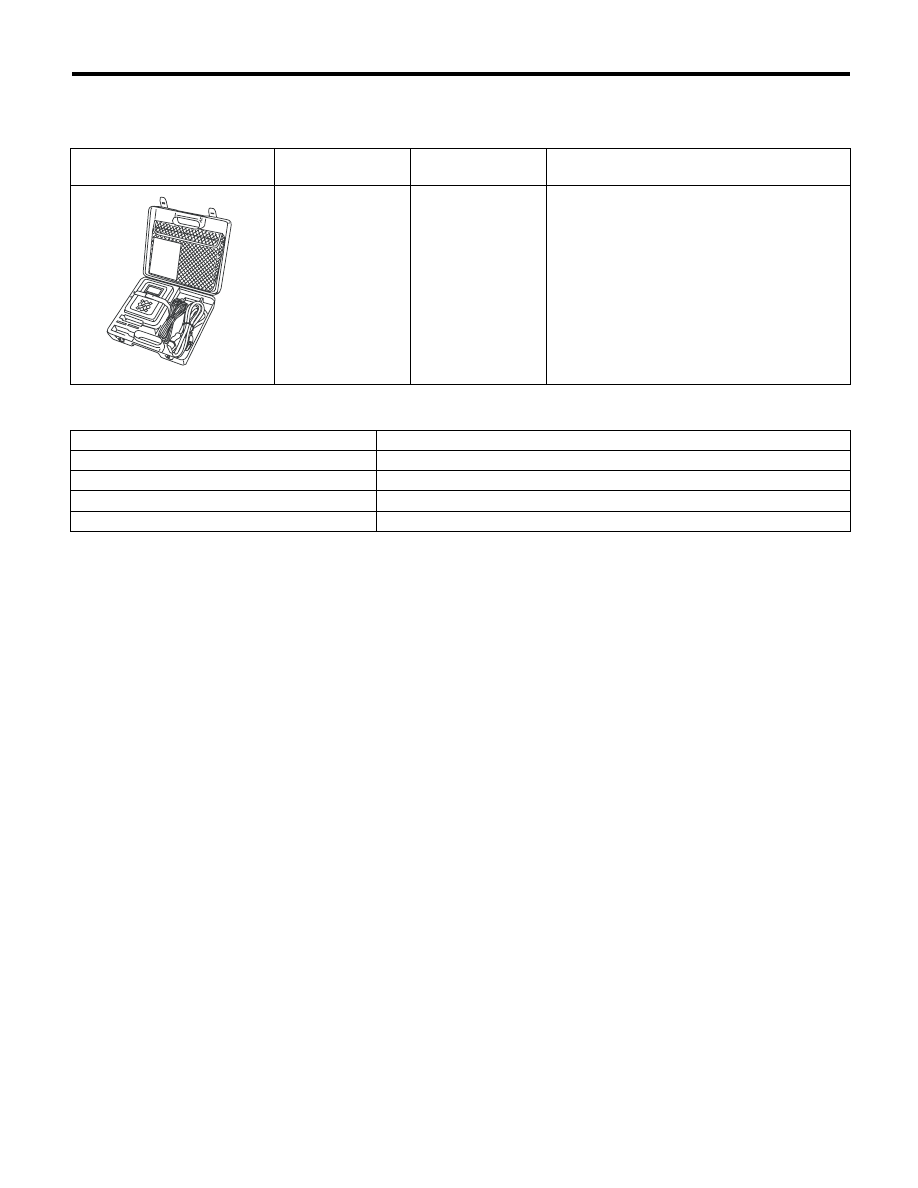

D: ПОДГОТОВКА ИНСТРУМЕНТОВ

1. СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

2. ИНСТРУМЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ

ВНЕШНИЙ ВИД

НОМЕР

ИНСТРУМЕНТА

ОПИСАНИЕ

КОММЕНТАРИИ

1B022XG0

КОМПЛЕКТ
SUBARU SELECT
MONITOR III

Предназначен для поиска и устранения неис-
правностей в электрооборудовании.

НАЗВАНИЕ ИНСТРУМЕНТА

КОММЕНТАРИИ

Тестер цепей

Предназначен для измерения сопротивления, напряжения и силы тока.

Манометр

Используется для измерения давления масла

Осциллограф

Предназначен для измерения уровня сигналов датчика.

Насадка TORX

®

 E5

Используется для снятия блока управления системы ABS.

ST1B022XG0
