Subaru Impreza (2008 год). Руководство - часть 499

DS-18

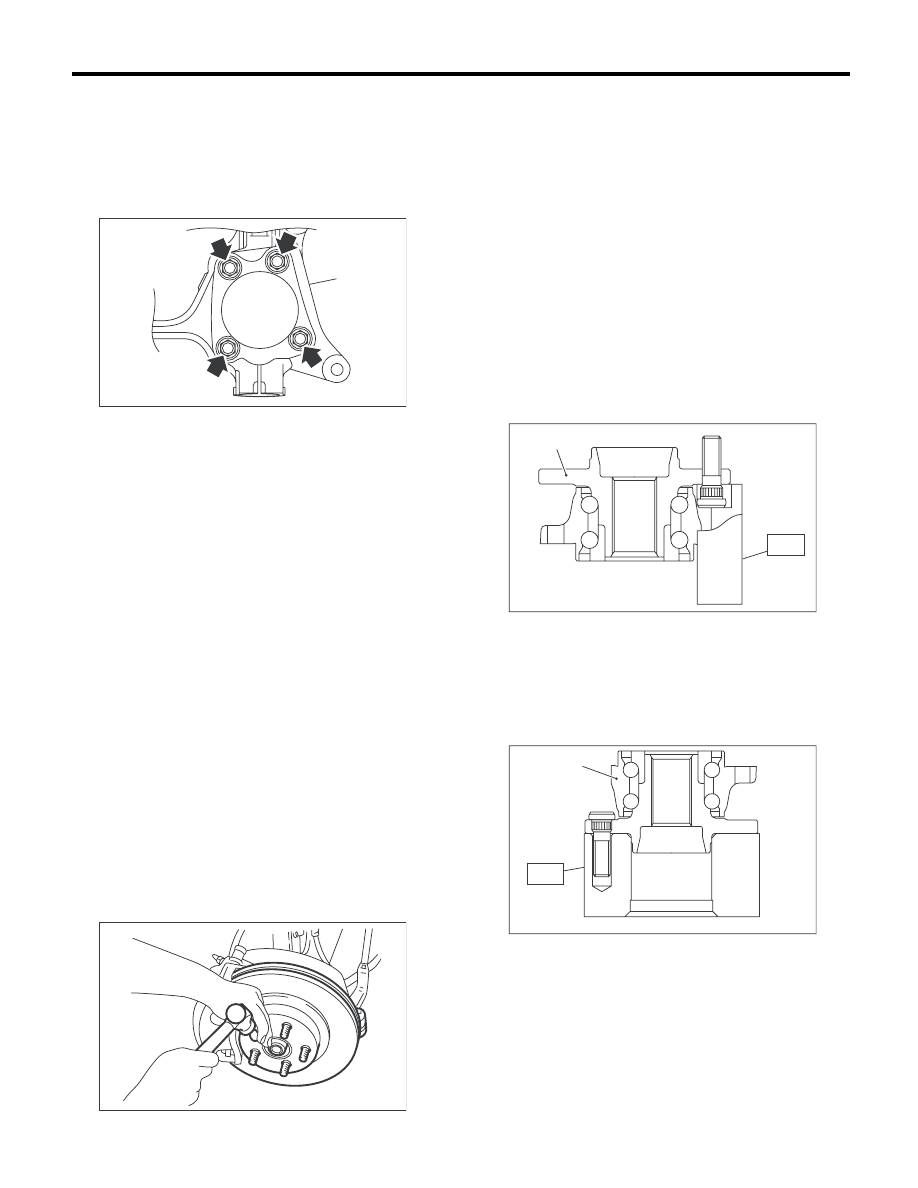

Подшипник узла передней ступицы

СИСТЕМА ВЕДУЩИХ ВАЛОВ

4. Подшипник узла передней

ступицы

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Поднимите автомобиль и снимите передние
колеса.
3) Поднимите зачеканенную часть гайки полу-
оси.

4) Нажимая на педаль тормоза, открутите гай-
ку полуоси с помощью торцевого ключа.

ОСТОРОЖНО:
Перед откручиванием гайки полуоси сними-
те колесо. В противном случае можно пов-
редить подшипник колеса.
5) Снимите суппорт дискового тормоза с  пово-
ротного кулака и подвесьте его к стойке на
проволоке.
6) Снимите со ступицы тормозной диск.

ПРИМЕЧАНИЕ:
Если снять тормозной диск со ступицы затруд-
нительно, вкрутите 8-мм болт в резьбу диска, а
затем снимите его.

7) Снимите четыре болта с поворотного кулака.

ОСТОРОЖНО:
• Не приближайте намагниченные инстру-
менты к магнитному шифратору.
• Соблюдайте осторожность, чтобы не пов-
редить магнитный шифратор.

8) Снимите подшипник узла передней ступицы.
Если это затруднительно, используйте специ-
альный инструмент.
ST1

926470000

СЪЕМНИК ПОЛУОСИ

ST2

28099PA110

ДИСК СЪЕМНИКА ПОЛУ-
ОСИ

DS-00038

DS-00041

(A) Поворотный кулак

(1) Магнитный шифратор

(2) Подшипник узла передней ступицы

DS-00231

(A)

DS-00250

(2)

(1)

DS-00145

ST2

ST1

DS-19

Подшипник узла передней ступицы

СИСТЕМА ВЕДУЩИХ ВАЛОВ

B: УСТАНОВКА

1) Установите кожух диска между поворотным
кулаком и узлом передней ступицы и затяните
четыре болта.

Момент затяжки:

65 Нм (6,6 кгс-м, 47,9 фунт-сила-фут)

2) Установите передний ведущий вал. <См. DS-
30, УСТАНОВКА, Передний ведущий вал.>
3) Наживите гайку полуоси.
4) Установите тормозной диск на ступицу.
5) Установите суппорт дискового тормоза на
поворотный кулак.

Момент затяжки:

80 Нм (8,2 кгс-м, 59 фунт-сила-фут)

6) Нажимая на педаль тормоза, затяните но-
вую гайку полуоси с предусмотренным момен-
том и надежно законтрите ее.

Момент затяжки:

220 Нм (22,4 кгс-м, 162 фунт-сила-фут)

ОСТОРОЖНО:
• Не опускайте автомобиль на землю при
установке колеса, если гайки полуоси не за-
тянуты. В противном случае можно повре-
дить подшипник полуоси.
• Ни в коем случае не затягивайте с предус-
мотренным моментом затяжки или еще
сильнее. В противном случае можно повре-
дить подшипник полуоси.
7) После затяжки гайки полуоси надежно за-
контрите ее.

8) Установите колесо.

Момент затяжки:

100 Нм (10,2 кгс-м, 73,8 фунт-сила-фут)

C: РАЗБОРКА

С помощью специального инструмента и гид-
равлического пресса выпрессуйте болты сту-
пицы.
ST

28399AG000 СТЕНД СТУПИЦЫ

ОСТОРОЖНО:
• Соблюдайте осторожность, чтобы не до-
пускать ударов молотком по болтам. Это
может привести к деформации ступицы.
• Не используйте болты ступицы повторно.

ПРИМЕЧАНИЕ:
Поскольку подшипник узла ступицы не разби-
рается, можно снять только болты ступицы.

D: СБОРКА

1) Надежно закрепите ступицу в специальном
инструменте.
ST

927080000

СТЕНД СТУПИЦЫ

2) С помощью пресса запрессуйте новые болты
ступицы до тех пор, пока их посадочная повер-
хность не соприкоснется со ступицей.

ПРИМЕЧАНИЕ:
Чтобы не допустить установки болтов под уг-
лом, используйте отверстия в СТЕНДЕ СТУПИ-
ЦЫ диаметром 12 мм (0,47 дюйма).

(A) Поворотный кулак

DS-00231

(A)

DS-00048

(1) Подшипник узла передней ступицы

(1) Подшипник узла передней ступицы

DS-00252

ST

(1)

DS-00253

ST

(1)

DS-20

Подшипник узла передней ступицы

СИСТЕМА ВЕДУЩИХ ВАЛОВ

E: ПРОВЕРКА

Процедуры проверки приведены в разделе
“Передняя полуось”. <См. DS-17, ПРОВЕРКА,
Передняя полуось.>

ОСТОРОЖНО:
Если в подшипнике обнаружены дефекты,
замените подшипник узла ступицы.

DS-21

Задняя полуось

СИСТЕМА ВЕДУЩИХ ВАЛОВ

5. Задняя полуось

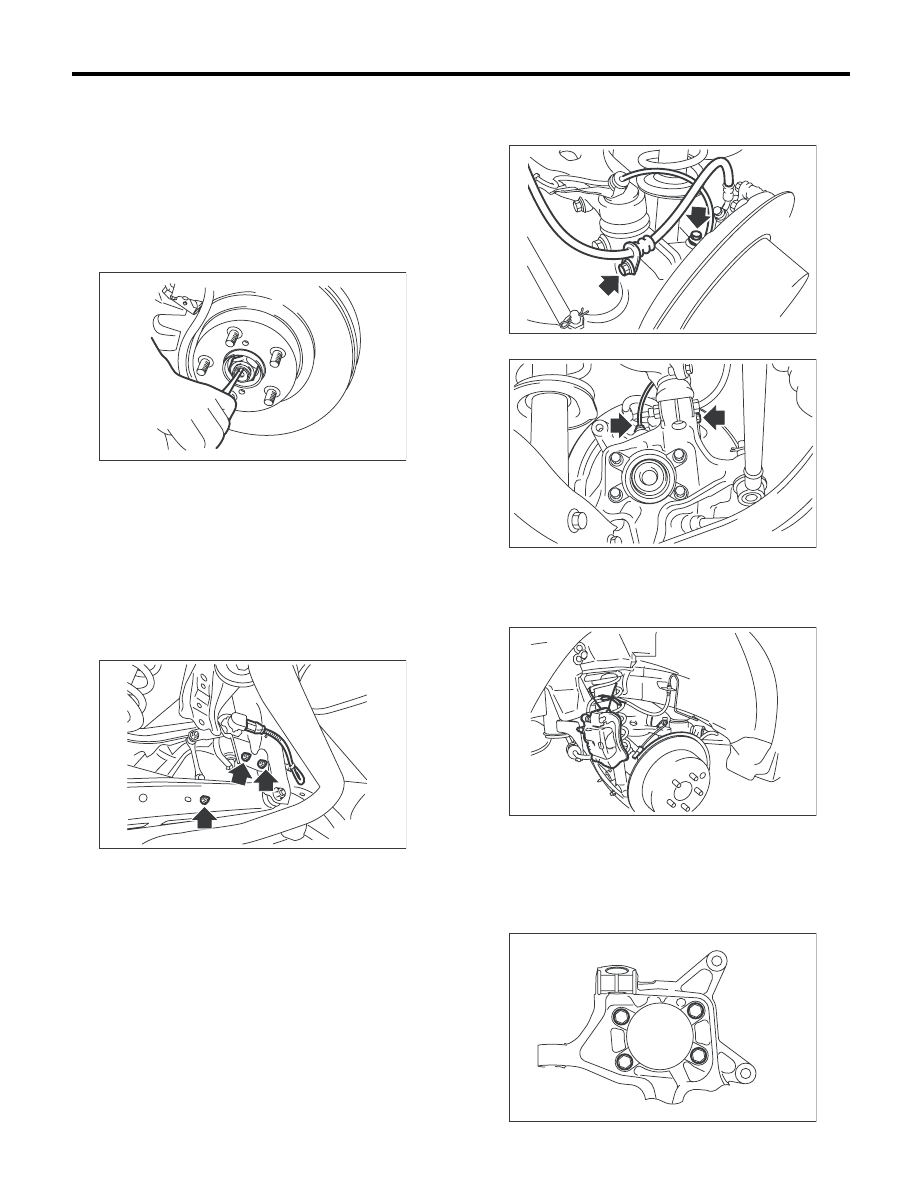

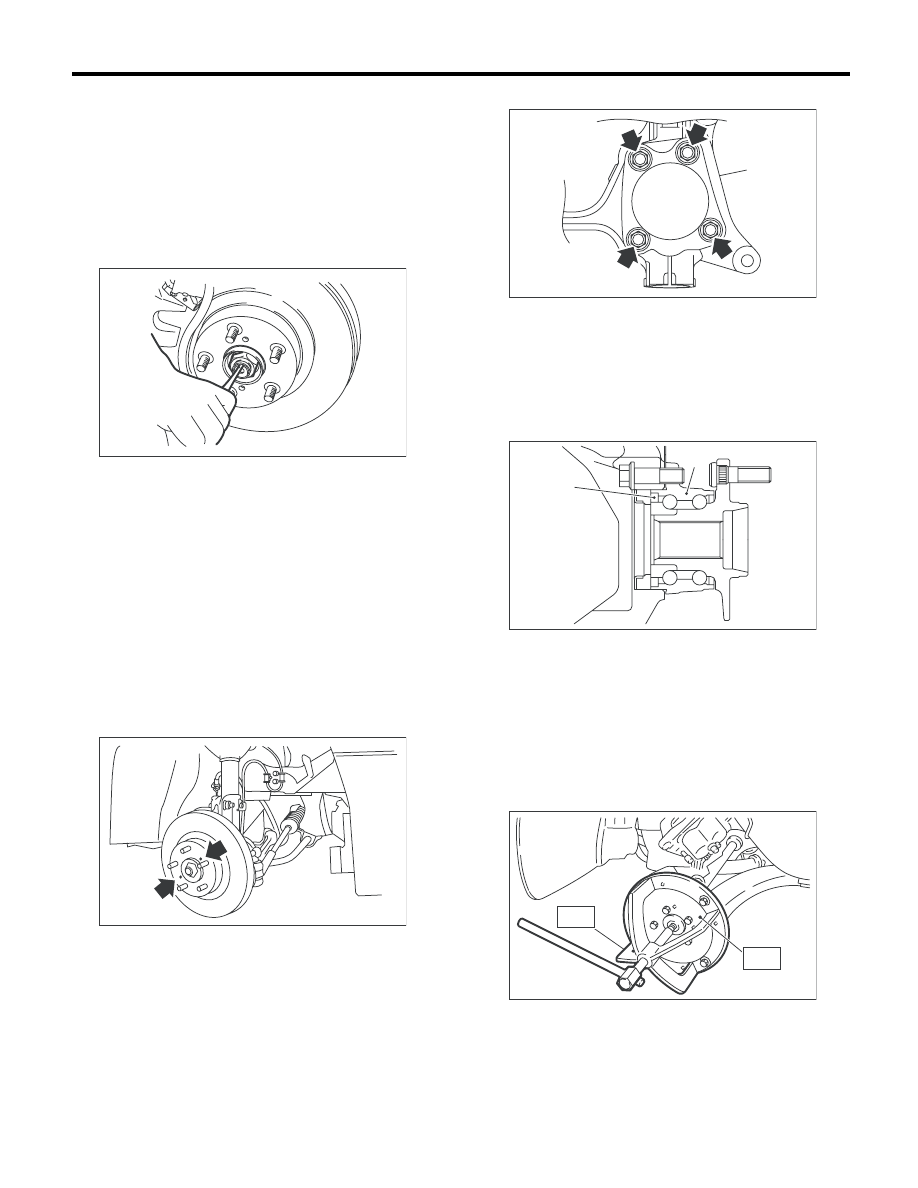

A: СНЯТИЕ

1. МОДЕЛЬ AWD

1) Отсоедините провод массы от аккумулятора.
2) Поднимите автомобиль на подъемнике и
снимите задние колеса.
3) Поднимите зачеканенную часть гайки полу-
оси.

4) Нажимая на педаль тормоза, открутите гай-
ку полуоси с помощью торцевого ключа.

ОСТОРОЖНО:
Перед откручиванием гайки полуоси сними-
те колесо. В противном случае можно пов-
редить подшипник колеса.
5) Отсоедините разъем, а затем снимите гайку,
чтобы снять задний датчик высоты автомобиля.
(модели с автоматической регулировкой уровня
светового пучка фар, только с левой стороны)

6) Снимите кронштейн тормозного шланга и
датчик скорости заднего колеса системы ABS.
• Модель с тормозным диском

• Модель с тормозным барабаном

7) Снимите суппорт дискового тормоза с  пово-
ротного кулака и подвесьте его на автомобиль
при помощи стропы. (Модель с тормозным дис-
ком)

8) Снимите задний тормозной диск. (Модель с
тормозным диском)
9) Снимите тормозной барабан. (Модель с тор-
мозным барабаном)
10) Снимите четыре болта с основания задней
ступицы.

DS-00038

RS-00259

DS-00412

DS-00413

FU-03358

DS-00414
