DI-8

Общие сведения

ДИФФЕРЕНЦИАЛЫ

Шайба регулировки высоты ведущей
шестерни

32295AA200

0,150 (0,0059)

32295AA210

0,175 (0,0069)

32295AA220

0,200 (0,0079)

32295AA230

0,225 (0,0089)

32295AA240

0,250 (0,0098)

32295AA250

0,275 (0,0108)

Упорная шайба полуосевой шестерни

803135011

0,925 — 0,950 (0,0364 — 0,0374)

803135012

0,950 — 0,975 (0,0374 — 0,0384)

803135013

0,975 — 1,000 (0,0384 — 0,0394)

803135014

1,000 — 1,025 (0,0394 — 0,0404)

803135015

1,025 — 1,050 (0,0404 — 0,0413)

Предварительный
натяг подшипника
ведущей шестерни

Измерен пружинным динамометром
(в отверстии болта соединительного
фланца)

Н (кгс, фунт)

12,7 — 32,2 (1,3 — 3,3, 2,9 — 7,2)

Измерен динамометрическим ключом

Нм (кгс-м,

фунт-сила-

фут)

0,48 — 1,22 (0,05 — 0,12, 0,35 — 0,90)

Зазор полуосевой шестерни

мм (дюймов)

0,05 — 0,15 (0,002 — 0,006)

Предельный зазор между гипоидным ведомым зубчатым коле-
сом и ведущей шестерней

мм (дюймов)

0,10 — 0,15 (0,004 — 0,006)



Номер детали

Толщина, мм (дюймов)

DI-9

Общие сведения

ДИФФЕРЕНЦИАЛЫ

B: УЗЕЛ

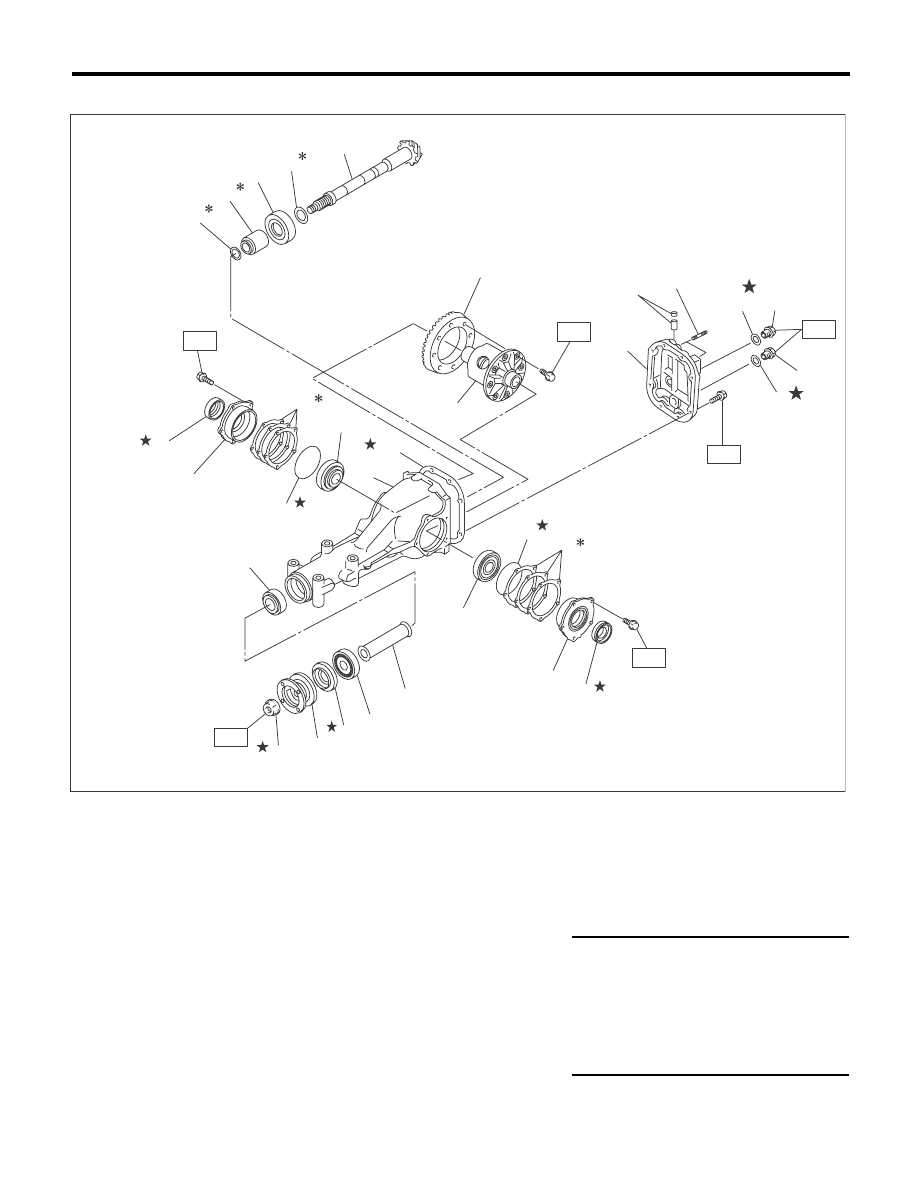

1. ЗАДНИЙ ДИФФЕРЕНЦИАЛ БЕЗ САМОБЛОКИРУЮЩЕГОСЯ ДИФФЕРЕНЦИАЛА (ТИП Т)

(1)

Комплект гипоидной ведомой и
ведущей шестерни

(13) Боковой подшипник

(26) Резьбовая шпилька

(14) Уплотнительное кольцо

(27) Пробка маслоналивного отверстия

(2)

Шайба регулировки высоты ве-
дущей шестерни

(15) Регулировочная шайба держателя

бокового подшипника

(28) Пробка слива масла

(3)

Задний подшипник

(16) Боковой держатель

(29) Задняя крышка

(4)

Втулка регулировки предвари-
тельного натяга подшипника

(17) Боковой сальник

(30) Корпус дифференциала

(5)

Шайба регулировки предвари-
тельного натяга подшипника

(18) Упорная шайба полуосевой шес-

терни

(31) Прокладка

(6)

Картер дифференциала

(19) Полуосевая шестерня

(7)

Передний подшипник

(20) Сателлит

Момент затяжки:
Нм (кгс-м, фунт-сила-фут)

(8)

Втулка

(21) Шайба сателлита

T1: 10,5 (1,1, 7,7)

(9)

Направляющий подшипник

(22) Стопорный штифт оси сателлитов

T2: 29,5 (3,0, 21,8)

(10) Передний сальник

(23) Пружинное стопорное кольцо

T3: 49 (5,0, 36,1)

(11) Соединительный фланец

(24) Ось сателлитов

Т4: 103 (10,5, 76,0)

(12) Самоконтрящаяся гайка

(25) Крышка сапуна

Т5: 181,5 (18,5, 133,9)

(1)

(1)

(2)

(3)

(4)

(5)

(6)

(7)

(8)

(9)

(10)

(11)

(12)

(13)

(13)

(14)

(14)

(15)

(15)

(16)

(16)

(17)

(17)

(18)

(18)

(19)

(19)

(20)

(20)

(23)

(21)

(21)

(22)

(24)

(30)

(23)

(25)

(26)

(27)

(28)

(29)

(31)

T1

T2

T3

T3

T4

T5

T1

DI-00260

DI-10

Общие сведения

ДИФФЕРЕНЦИАЛЫ

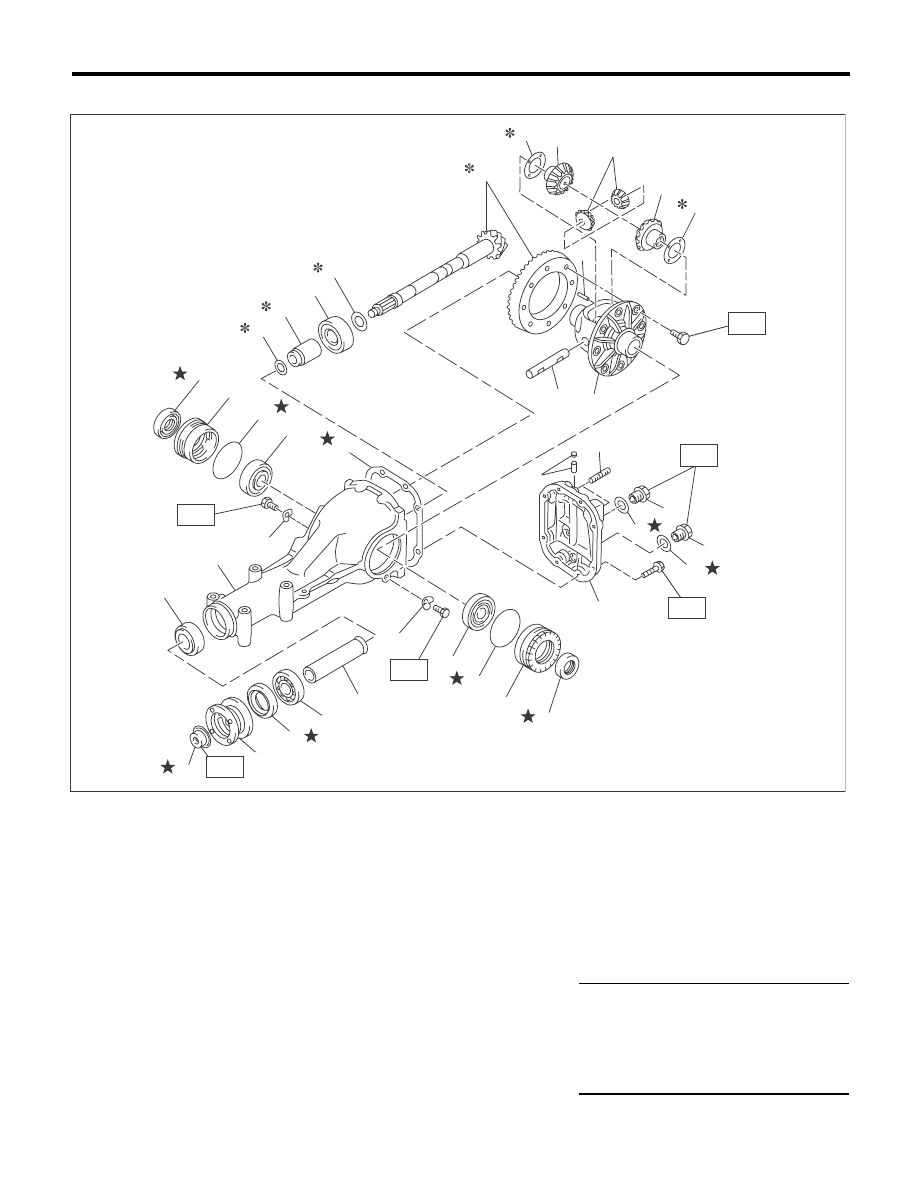

2. ЗАДНИЙ ДИФФЕРЕНЦИАЛ С САМОБЛОКИРУЮЩИМСЯ ДИФФЕРЕНЦИАЛОМ (ТИП Т)

(1)

Комплект гипоидной ведомой
и ведущей шестерни

(11)

Соединительный фланец

(22)

Резьбовая шпилька

(12)

Самоконтрящаяся гайка

(23)

Пробка маслоналивного отверстия

(2)

Шайба регулировки высоты
ведущей шестерни

(13)

Боковой подшипник

(24)

Пробка слива масла

(3)

Задний подшипник

(14)

Уплотнительное кольцо

(25)

Прокладка

(4)

Втулка регулировки предвари-
тельного натяга подшипника

(15)

Регулировочная шайба держа-
теля бокового подшипника

(5)

Шайба регулировки предвари-
тельного натяга подшипника

(16)

Боковой держатель

Момент затяжки:
Нм (кгс-м, фунт-сила-фут)

(6)

Картер дифференциала

(17)

Боковой сальник

T1: 10,5 (1,1, 7,7)

(7)

Передний подшипник

(18)

Прокладка

T2: 44 (4,5, 32,5)

(8)

Втулка

(19)

Узел корпуса дифференциала

T3: 60 (6,1, 44,3)

(9)

Направляющий подшипник

(20)

Задняя крышка

Т4: 103 (10,5, 76,0)

(10)

Передний сальник

(21)

Крышка сапуна

Т5: 181,5 (18,5, 133,9)

DI-00526

T4

T1

T2

(18)

(14)

(5)

(4)

(1)

(21)

(22)

(20)

(19)

(6)

(13)

(16)

(3)

(2)

(1)

(17)

(15)

T1

T5

(13)

(16)

(17)

(12)

(11)

(10)

(9)

(8)

(7)

(14)

(15)

(25)

T3

(25)

(24)

(23)

DI-11

Общие сведения

ДИФФЕРЕНЦИАЛЫ

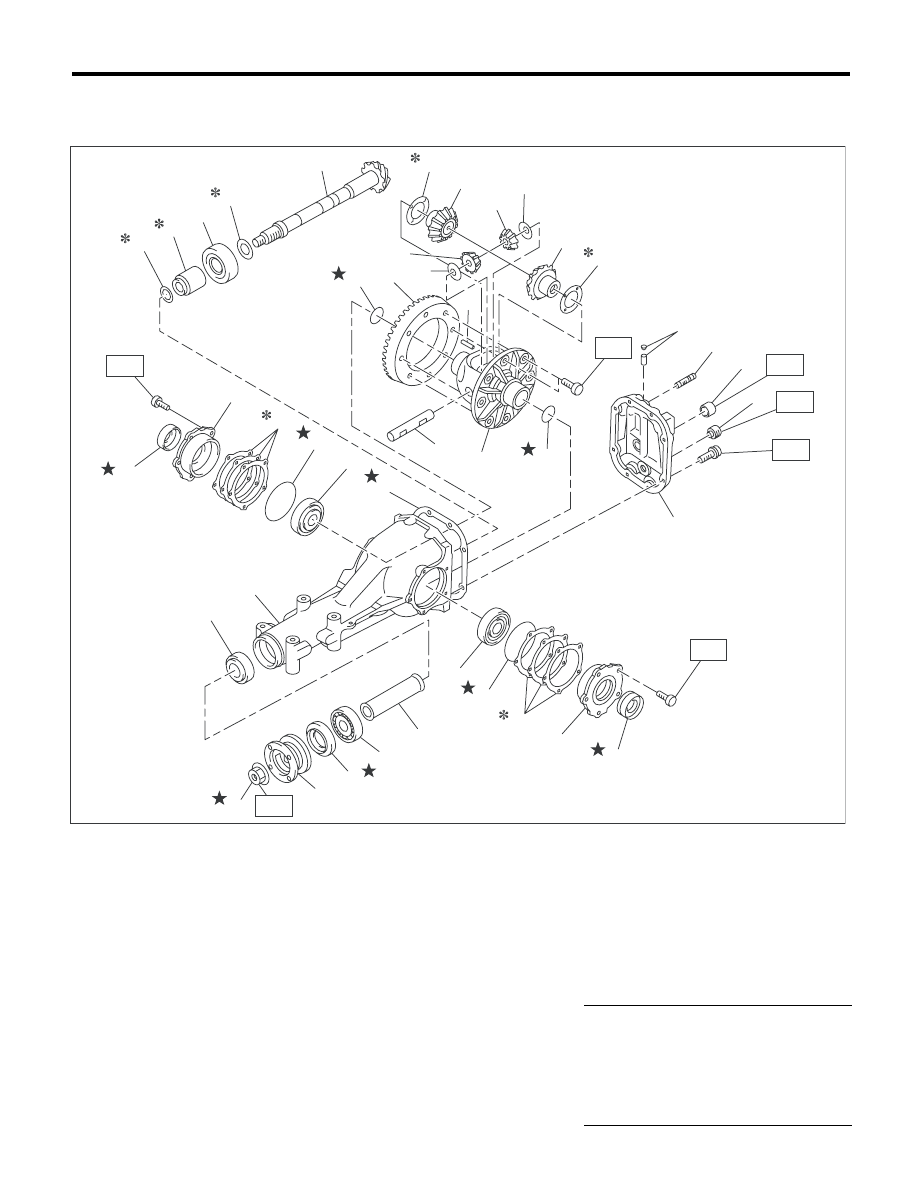

3. ЗАДНИЙ ДИФФЕРЕНЦИАЛ (ТИП VA)

(1) Комплект гипоидной ведомой и

ведущей шестерни

(13) Стопорный диск

(25) Резьбовая шпилька

(14) Боковой подшипник

(26) Прокладка

(2) Шайба регулировки высоты ве-

дущей шестерни

(15) Уплотнительное кольцо

(27) Пробка маслоналивного отверстия

(3) Задний подшипник

(16) Боковой держатель

(28) Пробка слива масла

(4) Втулка регулировки предвари-

тельного натяга подшипника

(17) Боковой сальник

(29) Задняя крышка

(5) Шайба регулировки предвари-

тельного натяга подшипника

(18) Упорная шайба полуосевой шес-

терни

(30) Прокладка

(6) Картер дифференциала

(19) Полуосевая шестерня

(7) Передний подшипник

(20) Сателлит

Момент затяжки:
Нм (кгс-м, фунт-сила-фут)

(8) Втулка

(21) Стопорный штифт оси сателлитов

T1: 25 (2,5, 18,4)

(9) Направляющий подшипник

(22) Корпус дифференциала

T2: 34 (3,5 и 25,1)

(10) Передний сальник

(23) Ось сателлитов

T3: 62 (6,3, 45,7)

(11) Соединительный фланец

(24) Крышка сапуна

Т4: 191 (19,5, 140,9)

(12) Самоконтрящаяся гайка

DI-00296

(1)

(2)

(3)

(4)

(5)

(6)

(7)

(8)

(9)

(10)

(11)

(12)

(13)

(13)

(14)

(15)

(16)

(17)

(29)

(26)

(28)

(27)

(26)

(25)

(22)

(23)

(21)

(24)

(14)

(30)

(15)

(16)

(17)

(18)

(18)

(19)

(19)

(20)

T1

T1

T1

T2

T3

T4
