RS-16

Задняя поперечная тяга

ЗАДНЯЯ ПОДВЕСКА

8. Задняя поперечная тяга

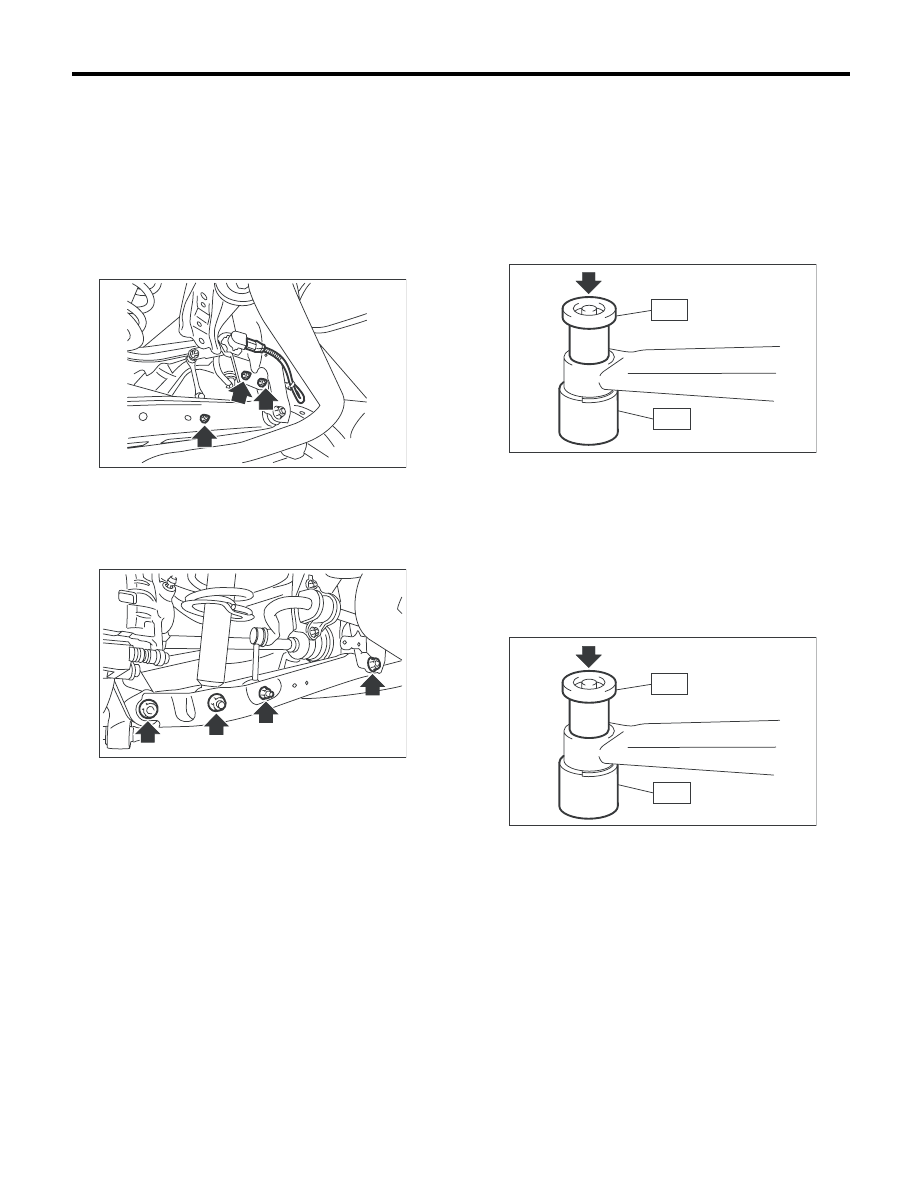

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Поднимите автомобиль на подъемнике и
снимите задние колеса.
3) Отсоедините разъем, а затем снимите за-
дний датчик высоты автомобиля. (модели с ав-
томатической регулировкой уровня светового
пучка фар, только с левой стороны)

4) Снимите гайку, а затем снимите тягу стаби-
лизатора.
5) Снимите нижний болт амортизатора.
6) Снимите болт, затем снимите заднюю попе-
речную тягу.

B: УСТАНОВКА

ПРИМЕЧАНИЕ:
• Обязательно установите новую самоконтря-
щуюся гайку.
• Всегда затягивайте втулки при полном кон-
такте колес с грунтом и при полной снаряжен-
ной массе автомобиля.
1) Установка производится в порядке, обрат-
ном порядку снятия.

Момент затяжки:

Задняя поперечная тяга

120 Нм (12,2 кгс-м, 89 фунт-сила-фут)

Амортизатор

120 Нм (12,2 кгс-м, 89 фунт-сила-фут)

Тяга стабилизатора

45 Нм (4,6 кгс-м, 33,2 фунт-сила-фут)

2) Проверьте углы установки колес и отрегули-
руйте при необходимости.

C: РАЗБОРКА

Выпрессуйте втулку при помощи специальных
инструментов A и B.
ST-A

20099AE000

ПРИСПОСОБЛЕНИЕ
ДЛЯ СНЯТИЯ И УСТА-
НОВКИ

ST-B

20099AE000

ПРИСПОСОБЛЕНИЕ
ДЛЯ СНЯТИЯ И УСТА-
НОВКИ

D: СБОРКА

Запрессуйте втулку при помощи специальных
инструментов ST A и ST B.
ST-A

20099AE000

ПРИСПОСОБЛЕНИЕ
ДЛЯ СНЯТИЯ И УСТА-
НОВКИ

ST-B

20099AE000

ПРИСПОСОБЛЕНИЕ
ДЛЯ СНЯТИЯ И УСТА-
НОВКИ

E: ПРОВЕРКА

Визуально проверьте заднюю поперечную тягу
на предмет повреждения и деформации.

RS-00259

RS-00263

RS-00083

ST-A

ST-B

RS-00083

ST-A

ST-B

RS-17

Задний подрамник

ЗАДНЯЯ ПОДВЕСКА

9. Задний подрамник

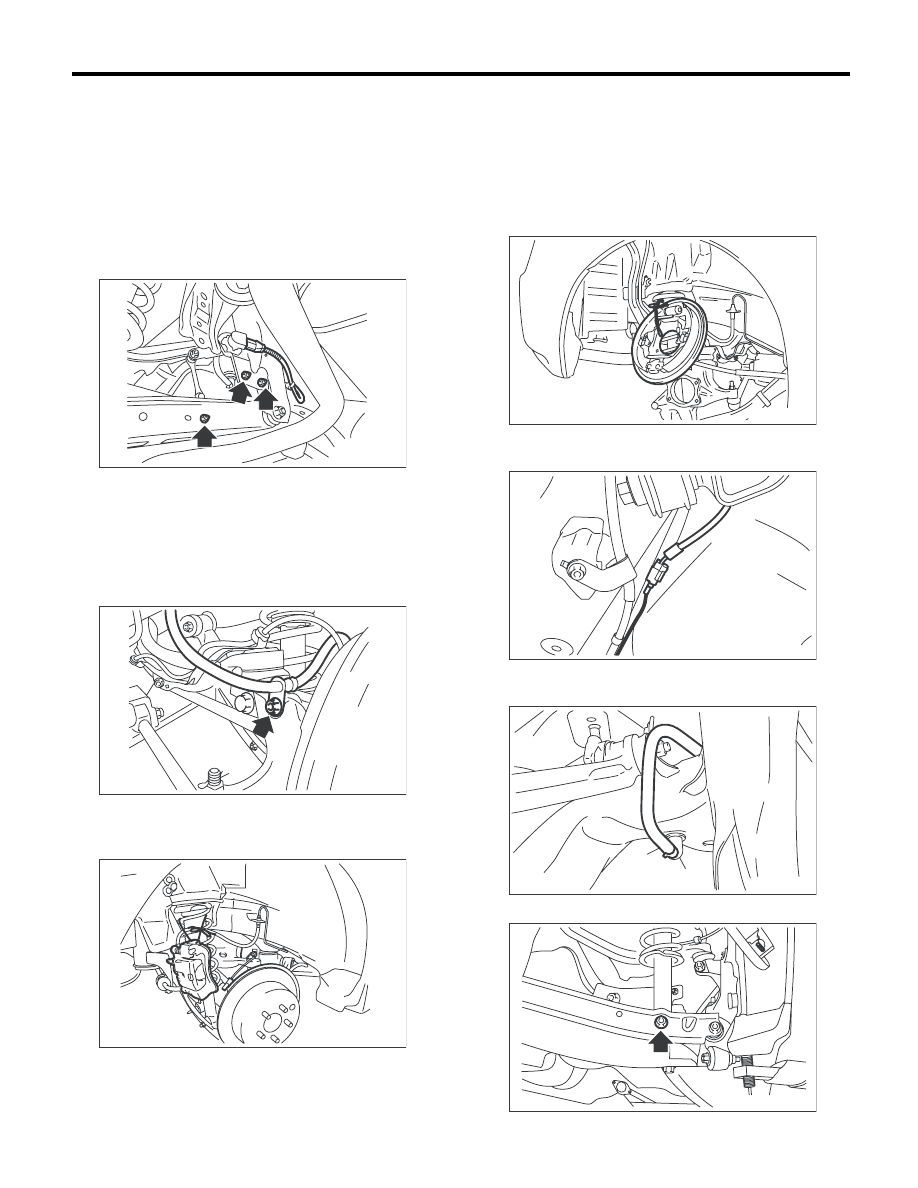

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Поднимите автомобиль на подъемнике и
снимите задние колеса.
3) Отсоедините разъем, а затем снимите за-
дний датчик высоты автомобиля. (модели с ав-
томатической регулировкой уровня светового
пучка фар, только с левой стороны)

4) Отделите переднюю выхлопную трубу от за-
дней выхлопной трубы.
5) Снимите заднюю выхлопную трубу и глуши-
тель.
6) Снимите карданный вал. <См. DS-10, СНЯ-
ТИЕ, Карданный вал.>
7) Снимите кронштейн тормозного шланга.

8) Снимите суппорт дискового тормоза и под-
весьте его вне амортизатора. (Модель с тор-
мозным диском)

9) Снимите трос заднего стояночного тормоза
с узла стояночного тормоза. <См. PB-6, СНЯ-
ТИЕ, Узел стояночного тормоза (задний диско-
вый тормоз).>
10) Снимите подшипник задней ступицы и под-
весьте задний тормоз вне амортизатора. (Мо-
дель с тормозным барабаном)<См. DS-26,
СНЯТИЕ, Подшипник задней ступицы.>

11) Отсоедините разъем от датчика скорости
колеса системы ABS.

12) Снимите сливной шланг адсорбера с задне-
го подрамника.

13) Снимите нижний болт амортизатора.

RS-00259

RS-00264

FU-03358

FU-03297

RS-00266

FU-03298

(A)

(B)

RS-00267

RS-18

Задний подрамник

ЗАДНЯЯ ПОДВЕСКА

14) Удерживайте подрамник при помощи домк-
рата.
15) Снимите опорную пластину.

16) Снимите задний подрамник.

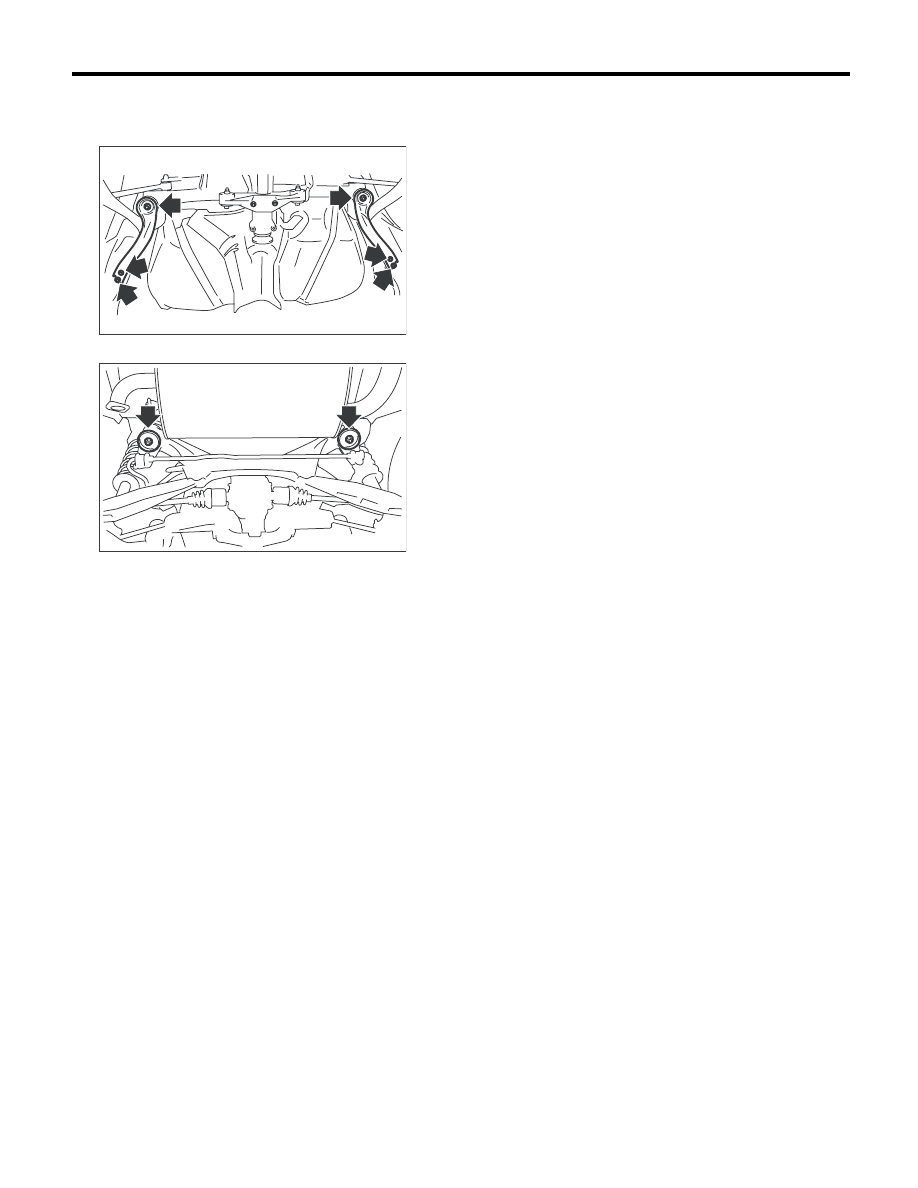

B: УСТАНОВКА

ПРИМЕЧАНИЕ:
• Обязательно установите новую самоконтря-
щуюся гайку.
• Всегда затягивайте втулки при полном кон-
такте колес с грунтом и при полной снаряжен-
ной массе автомобиля.
1) Установка производится в порядке, обрат-
ном порядку снятия.

Момент затяжки:

Момент затяжки приведен в подразделе
“УЗЕЛ” раздела Общие сведения.
<См. RS-3, УЗЕЛ, Общие сведения.>

2) Выпустите воздух из тормозной системы.
3) Проверьте углы установки колес и отрегули-
руйте при необходимости.

C: ПРОВЕРКА

Проверьте снятые детали на предмет износа,
повреждений или трещин, а затем отремонти-
руйте или замените, если это необходимо.

RS-00268

RS-00269

RS-19

Таблица общей диагностики

ЗАДНЯЯ ПОДВЕСКА

10.Таблица общей диагностики

A: ПРОВЕРКА

1. НЕПРАВИЛЬНОЕ ПОЛОЖЕНИЕ АВТОМОБИЛЯ ИЛИ НЕПРАВИЛЬНАЯ ВЫСОТА
КОЛЕСНЫХ АРОК

2. НИЗКИЙ КОМФОРТ В ДВИЖЕНИИ

1) Сильный удар при возвратном ходе.
2) Продолжительные колебания автомобиля после переезда кочек и ям.
3) Сильный удар при амортизации.

3. ШУМ

Возможная причина

Способ устранения

(1) Стойкая деформация или повреждение витой пружины

Замените.

(2) Жесткая амортизационная стойка или жесткий амортизатор

Замените.

(3) Установка стойки или амортизатора непредусмотренного типа

Замените узлами и деталями нормативных
размеров.

(4) Установка витой пружины непредусмотренного типа

Замените узлами и деталями нормативных
размеров.

Возможная причина

Способ устранения

(1) Повреждение витой пружины

Замените.

(2) Чрезмерное давление воздуха в шинах

Отрегулируйте.

(3) Ненормативная  высота колесных  арок

Отрегулируйте или замените витые пружины
на новые.

(4) Сбой в работе амортизационной стойки или амортизатора

Заменитe.

(5) Повреждения или деформация опоры стойки или амортизатора

Замените.

(6) Ненормативная длина (максимальная или минимальная) амортизаци-
онной стойки или амортизатора

Замените узлами и деталями нормативных
размеров.

(7) Деформация или разрушение втулки

Замените.

(8)  Деформация или повреждение отбойника в узле стойки или в аморти-
заторе.

Замените.

(9) Утечка масла из амортизационной стойки или амортизатора

Замените.

Возможная причина

Способ устранения

(1) Износ или повреждение деталей амортизационной стойки или аморти-
затора

Замените.

(2) Ослабление болта крепления тяги подвески

Затяните с предусмотренным моментом за-
тяжки.

(3) Деформация или разрушение втулки

Замените.

(4) Ненормативная длина (максимальная или минимальная) амортизаци-
онной стойки или амортизатора

Замените узлами и деталями нормативных
размеров.

(5) Повреждение витой пружины

Замените.

(6) Износ или повреждение шарового шарнира

Замените.

(7) Деформация хомута стабилизатора

Замените.
