FS-4

Общие сведения

ПЕРЕДНЯЯ ПОДВЕСКА

C: ОСТОРОЖНО

• При выполнении любых работ надевайте со-
ответствующую рабочую одежду, включая го-
ловной убор, защитные очки и защитную обувь.
• Обязательно устанавливайте причины отка-
за перед снятием, установкой или разборкой.
Избегайте снятия, установки, разборки и заме-
ны деталей без необходимости.
• Используйте фирменную смазку SUBARU или
аналогичную ей. Не смешивайте смазочные ма-
териалы разных типов или производителей.
• Перед закреплением детали в тисках, проло-
жите между деталью и губками прокладочный
материал, такой как деревянные бруски, алю-
миниевые пластины или кусок ткани.
• Обязательно затягивайте крепежные дета-
ли, включая болты и гайки, с предусмотренным
моментом затяжки.
• Устанавливайте домкраты или жесткие коз-
лы в специально предусмотренных местах.

(1)

Передняя поперечная балка

(15)

Пластина под домкрат

Момент затяжки:
Нм (кгс-м, фунт-сила-фут)

(2)

Поворотный кулак

(16)

Пылезащитное уплотнение

T1: 7,5 (0,76, 5,5)

(3)

Шаровой шарнир

(17)

Опора стойки

T2: 20 (2,0, 14,5)

(4)

Передний рычаг

(18)

Верхнее гнездо пружины

T3: 25 (2,5, 18,4)

(5)

Опорная пластина

(19)

Пылезащитный чехол

Т4: 39 (4,0, 28,8)

(6)

Задняя втулка

(20)

Отбойник

Т5: 45 (4,6, 33,2)

(7)

Передняя втулка

(21)

Витая пружина

Т6: 50 (5,1, 36,9)

(8)

Резьбовая шпилька

(22)

Амортизационная стойка

Т7: 55 (5,6, 40,6)

(9)

Тяга стабилизатора

(23)

Регулировочный болт

T8: 60 (6,1, 44,3)

(10)

Кронштейн

(24)

Корончатая гайка

T9: 95 (9,7, 70,1)

(11)

Втулка

(25)

Самоконтрящаяся гайка

T10: 110 (11,2, 81,1)

(12)

Стабилизатор

(26)

Разводной шплинт

T11: 150 (15,3, 110,6)

(13)

Опорная пластина поперечной
балки (Большая)

(27)

Стопор

T12: 175 (17,8, 129)

(28)

Передний датчик высоты авто-
мобиля (только модели с систе-
мой автоматической регулиров-
ки уровня светового пучка фар)

(14)

Опорная пластина поперечной
балки (Малая)

FS-5

Общие сведения

ПЕРЕДНЯЯ ПОДВЕСКА

D: ПОДГОТОВКА ИНСТРУМЕНТА

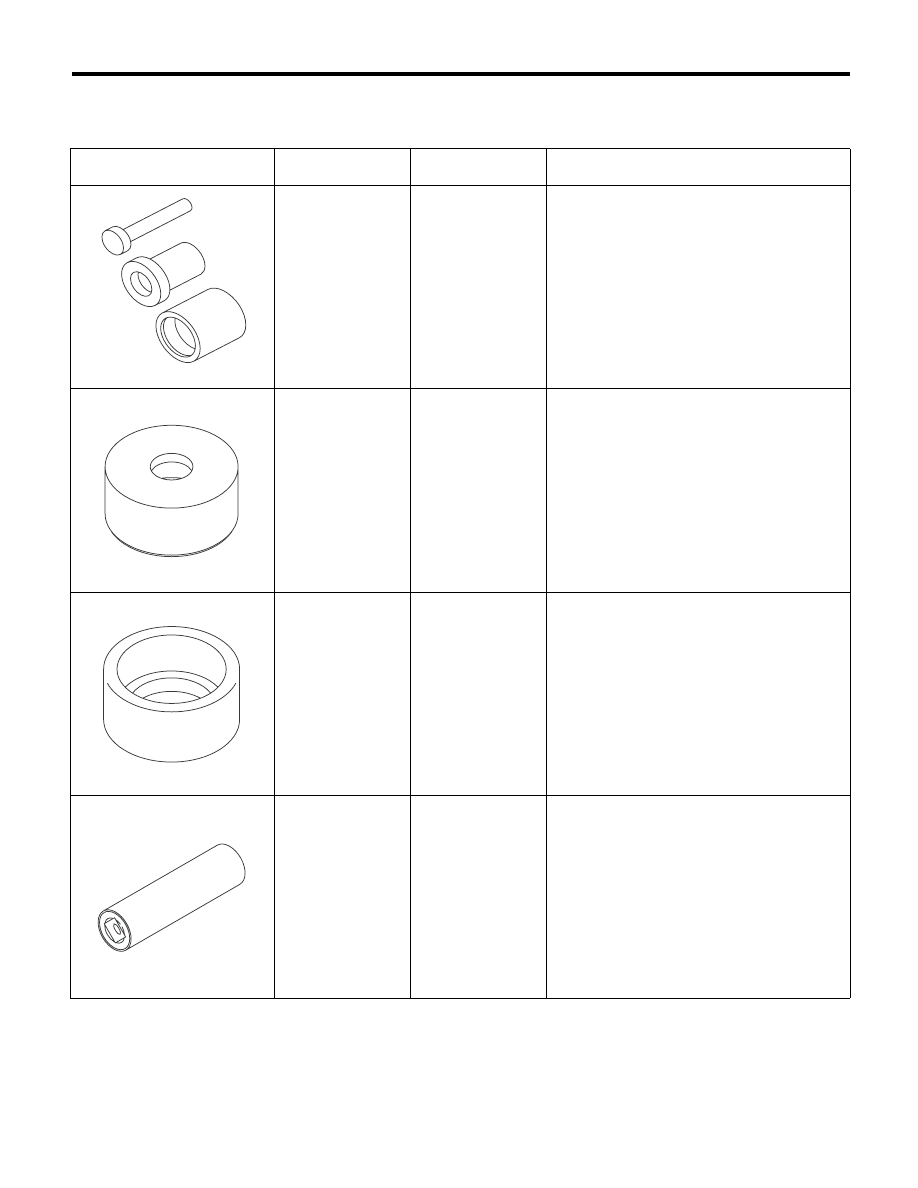

1. СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

ВНЕШНИЙ ВИД

НОМЕР

ИНСТРУМЕНТА

ОПИСАНИЕ

КОММЕНТАРИИ

927680000

КОМПЛЕКТ ДЛЯ
СНЯТИЯ И УСТА-
НОВКИ

Используется для замены передней втулки
переднего рычага.

20299AG000

СЪЕМНИК

• Используется для замены задней втулки
переднего рычага
• Используется совместно с ОСНОВАНИЕМ
(20999AG010).

20299AG010

ОСНОВАНИЕ

• Используется для замены задней втулки
переднего рычага
• Используется совместно со СЪЕМНИКОМ
(20999AG000).

20299AG020

ГОЛОВКА КЛЮЧА
ШПИЛЬКИ

Используется для снятия и установки шпиль-
ки в установочную часть переднего рычага.

ST-927680000

ST20299AG000

ST20299AG010

ST20299AG020

FS-6

Общие сведения

ПЕРЕДНЯЯ ПОДВЕСКА

2. ИНСТРУМЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ

20399AG000

ГОЛОВКА ДЛЯ
МОНТАЖА ОПО-
РЫ СТОЙКИ

Используется для разборки и сборки опоры
стойки.

НАЗВАНИЕ ИНСТРУМЕНТА

КОММЕНТАРИИ

Прибор для измерения углов установки колес

Используется для измерения углов установки колес.

Адаптер прибора для измерения углов установки колес

Используется для измерения углов установки колес.

Стенд для измерения радиуса поворота

Используется для измерения углов установки колес.

Прибор для измерения схождения колес

Используется для измерения схождения колес.

Циферблатный индикатор

Используется для измерения амортизационной стойки.

Устройство для сжатия витой пружины

Используется для сборки/разборки стойки.

Тестер бокового скольжения

Используется для измерения бокового скольжения.

ВНЕШНИЙ ВИД

НОМЕР

ИНСТРУМЕНТА

ОПИСАНИЕ

КОММЕНТАРИИ

ST20399AG000

FS-7

Углы установки колес

ПЕРЕДНЯЯ ПОДВЕСКА

2. Углы установки колес

A: ПРОВЕРКА

Перед проведением измерения угла установки колес проверьте следующие пункты.
• Давление воздуха в шинах.
• Неравномерный износ или разные размеры правых и левых шин.
• Биение шины.
• Чрезмерный люфт и износ шарового шарнира.
• Чрезмерный люфт и износ наконечников рулевых тяг.
• Чрезмерный люфт подшипников колес.
• Дисбаланс правой и левой колесной базы.
• Деформация и чрезмерный люфт тяги рулевого механизма.
• Деформация и чрезмерный люфт деталей подвески.
Проверьте, отрегулируйте и измерьте углы установки колес в соответствии с процедурами, приве-
денными на диаграмме.

Высота колесной арки (передние и задние колеса)

<См. FS-8, ВЫСОТА КОЛЕСНОЙ АРКИ, ПРОВЕРКА, Углы установки колес.>

↓

Развал (передние и задние колеса)

<См. FS-9, РАЗВАЛ, ПРОВЕРКА, Углы установки колес.>

↓

Угол продольного наклона (передние колеса)

<См. FS-11, УГОЛ ПРОДОЛЬНОГО НАКЛОНА, ПРОВЕРКА, Углы установки колес.>

↓

Угол поворота управляемых колес

<См. FS-11, УГОЛ ПОВОРОТА УПРАВЛЯЕМЫХ КОЛЕС, ПРОВЕРКА, Углы установки колес.>

↓
