Subaru Impreza (2008 год). Руководство - часть 448

CL-10

Общие сведения

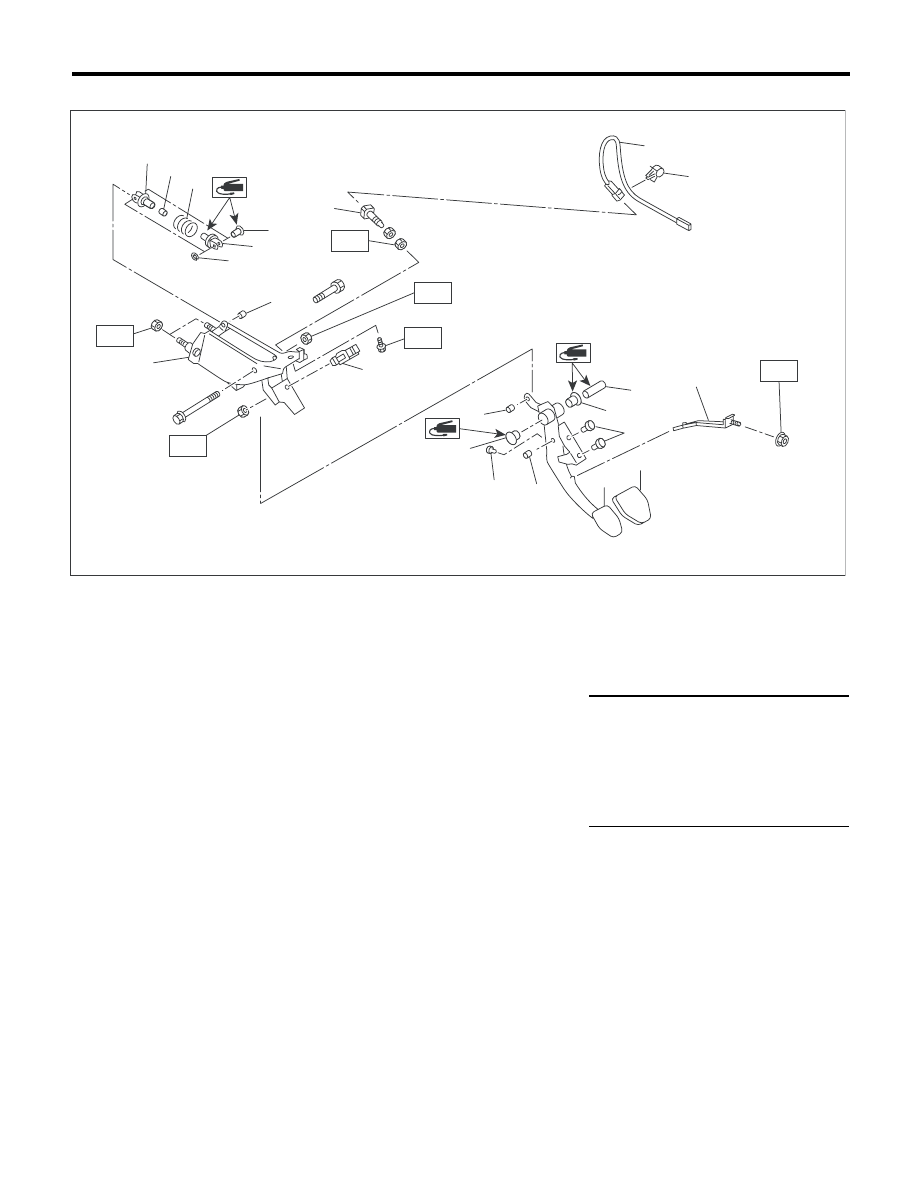

СИСТЕМА СЦЕПЛЕНИЯ

• Модель с правосторонним управлением

(1)

Датчик нажатия педали сцепле-
ния (Модель с системой круиз-
контроля)

(8)

Вспомогательная пружина

(16)

Зажим

(9)

Вспомогательная втулка

(17)

Стопор

(2)

Накладка педали сцепления

(10)

Вспомогательный шток В

(18)

Ограничитель педали сцепления

(3)

Педаль сцепления

(11)

Датчик нажатия педали сцепле-
ния (Включение сцепления)





(4)

Втулка

(12)

Распорная втулка

Момент затяжки:
Нм (кгс-м, фунт-сила-фут)

(5)

Штифт сцепления с отверстием
под шплинт

(13)

Втулка

T1: 8 (0,8, 5,9)

(6)

Вспомогательный шток А

(14)

Кронштейн педали сцепления

T2: 18 (1,8, 13,3)

(7)

Пружинный шплинт

(15)

Жгут проводов датчика нажа-
тия педали сцепления

T3: 30 (3,1, 22,1)

CL-00546

(5)

(11)

(14)

(4)

(6)

(8)

(9)

(10)

(7)

(1)

(15)

(16)

T2

T1

T1

T2

(17)

(12)

(18)

(13)

(1)

(2)

(3)

(4)

(13)

(4)

T2

T3

CL-11

Общие сведения

СИСТЕМА СЦЕПЛЕНИЯ

C: ОСТОРОЖНО

• При выполнении любых работ надевайте соответствующую рабочую одежду, включая головной
убор, защитные очки и защитную обувь.
• Перед снятием, установкой или разборкой удаляйте загрязнения, в том числе грязь и продукты
коррозии.
• Содержите в порядке разобранные детали и защищайте их от пыли и грязи.
• Обязательно устанавливайте причины отказа перед снятием, установкой или разборкой. Избе-
гайте снятия, установки, разборки или замены деталей без необходимости.
• После движения детали автомобиля имеют очень высокую температуру. Соблюдайте осторож-
ность, чтобы не получить ожоги от нагретых деталей.
• Используйте фирменную жидкость, смазку и т.д. SUBARU или эквивалентную. Не смешивайте
жидкости, смазочные материалы и т.д. разных типов или производителей.
• Обязательно затягивайте крепежные детали, включая болты и гайки, с предусмотренным момен-
том затяжки.
• Устанавливайте домкраты или жесткие козлы в специально предусмотренных местах.
• Перед установкой нанесите на скользящие или вращающиеся поверхности консистентную смазку.
• Перед установкой уплотнительных колец или стопорных колец наносите достаточное количество
жидкости во избежание повреждения или деформации.
• Перед закреплением детали в тисках проложите между деталью и губками прокладочный мате-
риал, например, деревянные бруски, алюминиевую пластину или ткань.
• Берегите кузов автомобиля от жидкостей. При соприкосновении какой-либо жидкости с кузовом
автомобиля, немедленно промойте его водой.

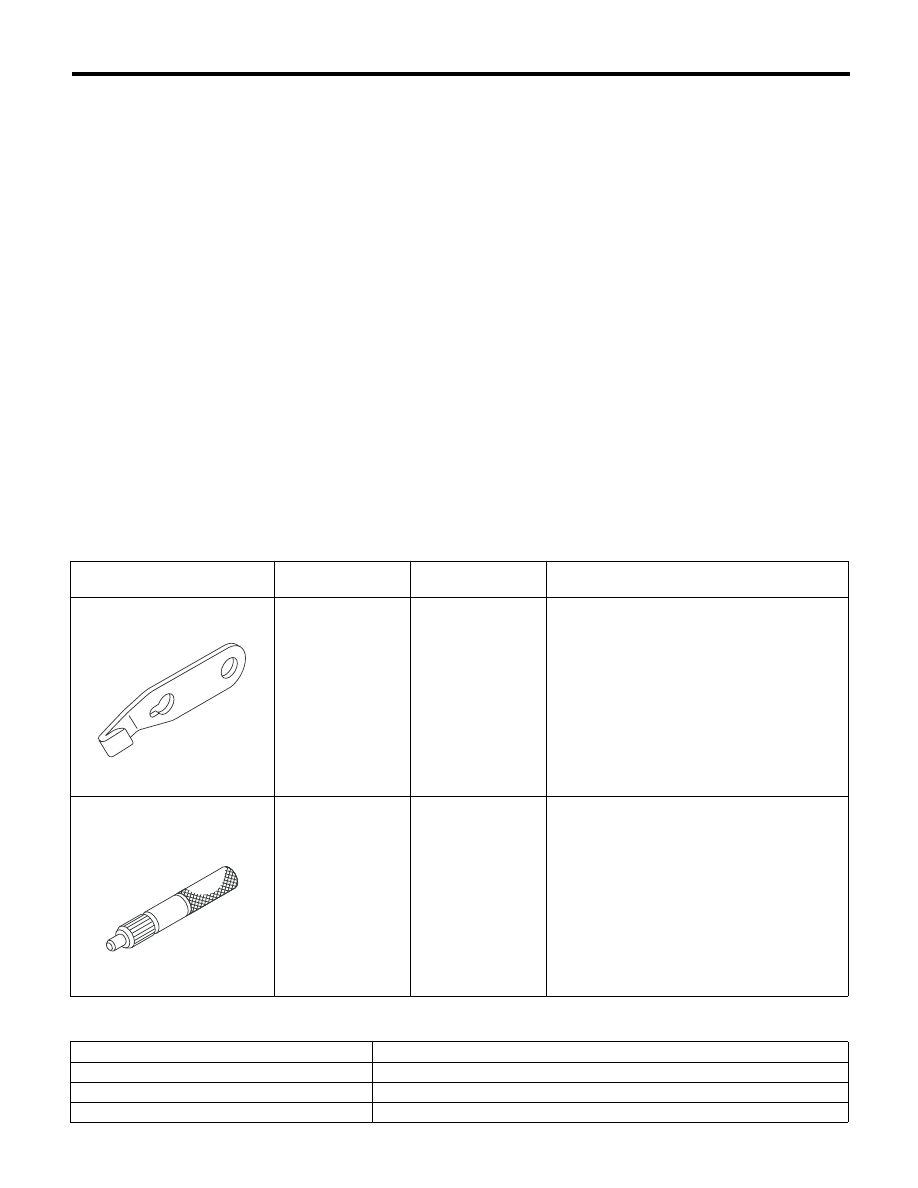

D: ПОДГОТОВКА ИНСТРУМЕНТОВ

1. СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

2. ИНСТРУМЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ

ВНЕШНИЙ ВИД

НОМЕР

ИНСТРУМЕНТА

ОПИСАНИЕ

КОММЕНТАРИИ

498497100

СТОПОР КОЛЕН-
ЧАТОГО ВАЛА

Используется для остановки вращения махо-
вика.

499747100

НАПРАВЛЯЮЩАЯ
ДИСКА СЦЕПЛЕ-
НИЯ

Используется для установки диска сцепле-
ния на маховик

НАЗВАНИЕ ИНСТРУМЕНТА

КОММЕНТАРИИ

Тестер цепей

Используется для измерения сопротивления, напряжения и силы тока.

Циферблатный индикатор

Используется для измерения биения диска сцепления.

Глубиномер

Используется для измерения износа диска сцепления.

ST-498497100

ST-499747100

CL-12

Диск и корзина сцепления

СИСТЕМА СЦЕПЛЕНИЯ

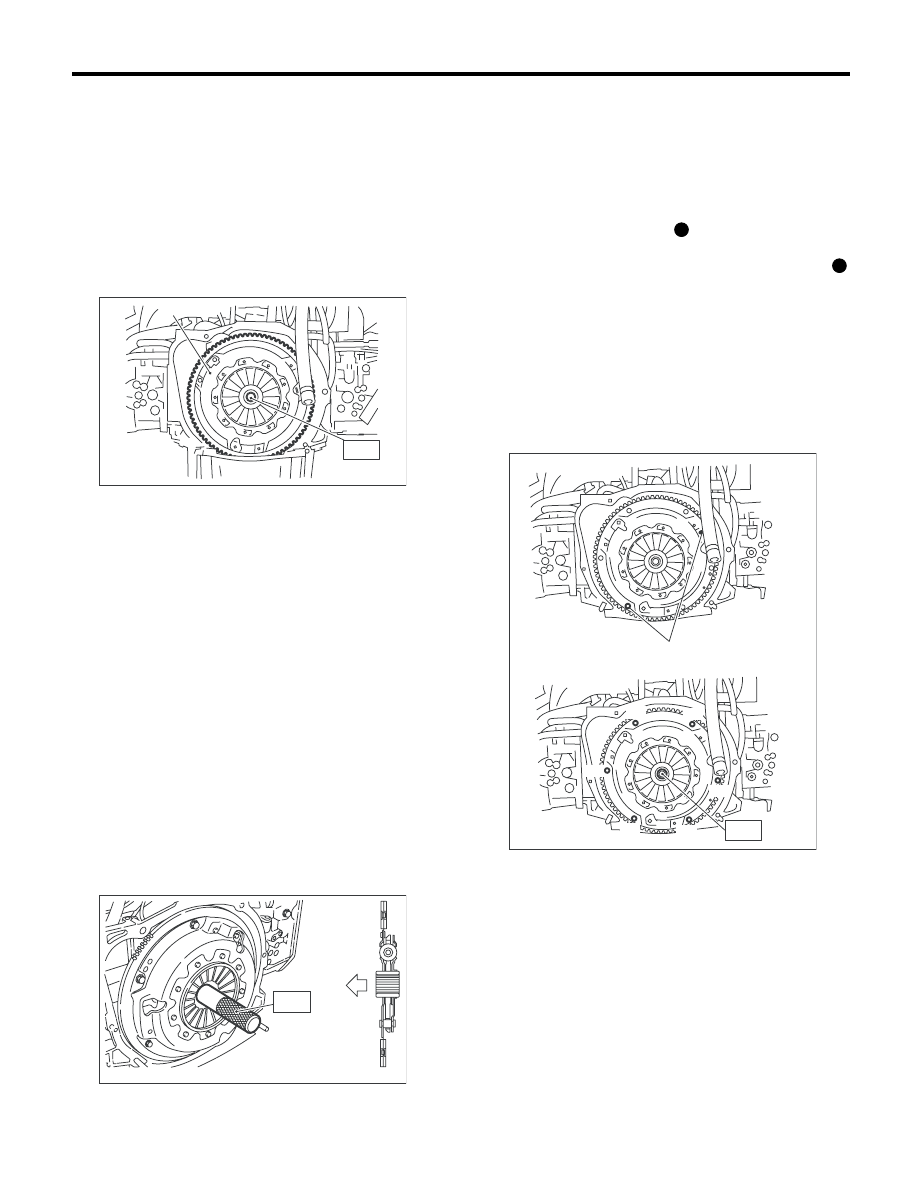

2. Диск и корзина сцепления

A: СНЯТИЕ

1) Снимите узел трансмиссии с кузова автомо-
биля. <См. 5MT-34, СНЯТИЕ, Узел механичес-
кой трансмиссии.>
2) Установите специальный инструмент на ма-
ховик.
СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ
499747100

НАПРАВЛЯЮЩАЯ ДИСКА
СЦЕПЛЕНИЯ

3) Снимите корзину сцепления и диск сцепления.

ПРИМЕЧАНИЕ:
• Следите за тем, чтобы на поверхность диска
сцепления не попало масло.
• Не разбирайте корзину сцепления или диск
сцепления.

B: УСТАНОВКА

1) Вставьте специальный инструмент в диск
сцепления и установите на маховик, вставив
конец специального инструмента в направляю-
щий подшипник.

ПРИМЕЧАНИЕ:
При установке диска сцепления, следите за
тем, чтобы установить его в правильном на-
правлении.
СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ
499747100

НАПРАВЛЯЮЩАЯ ДИСКА
СЦЕПЛЕНИЯ

2) Установите корзину сцепления на маховик и
затяните болты с предусмотренным моментом
затяжки.

ПРИМЕЧАНИЕ:
• При установке корзины сцепления на махо-
вик, расположите корзину сцепления таким об-
разом, чтобы промежуток между несбаланси-
рованными отметками (

 метки краской) на

маховике и корзине сцепления составлял 120°
или больше. (Несбалансированная отметка
указывает направление остаточного дисба-
ланса.)
• При установке будьте внимательны с пере-
дней и задней сторонами диска сцепления.
• Временно затяните болты рукой. Каждый
болт необходимо затянуть с предусмотренным
моментом затяжки в крестообразном порядке.

Момент затяжки:

16 Нм (1,6 кгс-м, 11,8 фунт-сила-фут)

3) Снимите специальный инструмент.
СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ
499747100

НАПРАВЛЯЮЩАЯ ДИСКА
СЦЕПЛЕНИЯ

4) Установите узел трансмиссии. <См. 5MT-37,
УСТАНОВКА, Узел механической трансмис-
сии.>

(A) Корзина сцепления

(A) Сторона маховика

CL-00011

( A )

S T

CL-00208

(A)

ST

(A) Отметка дисбаланса (краска)

CL-00013

( A )

S T

( 2 )

( 5 )

( 3 )

( 1 )

( 6 )

( 4 )

CL-13

Диск и корзина сцепления

СИСТЕМА СЦЕПЛЕНИЯ

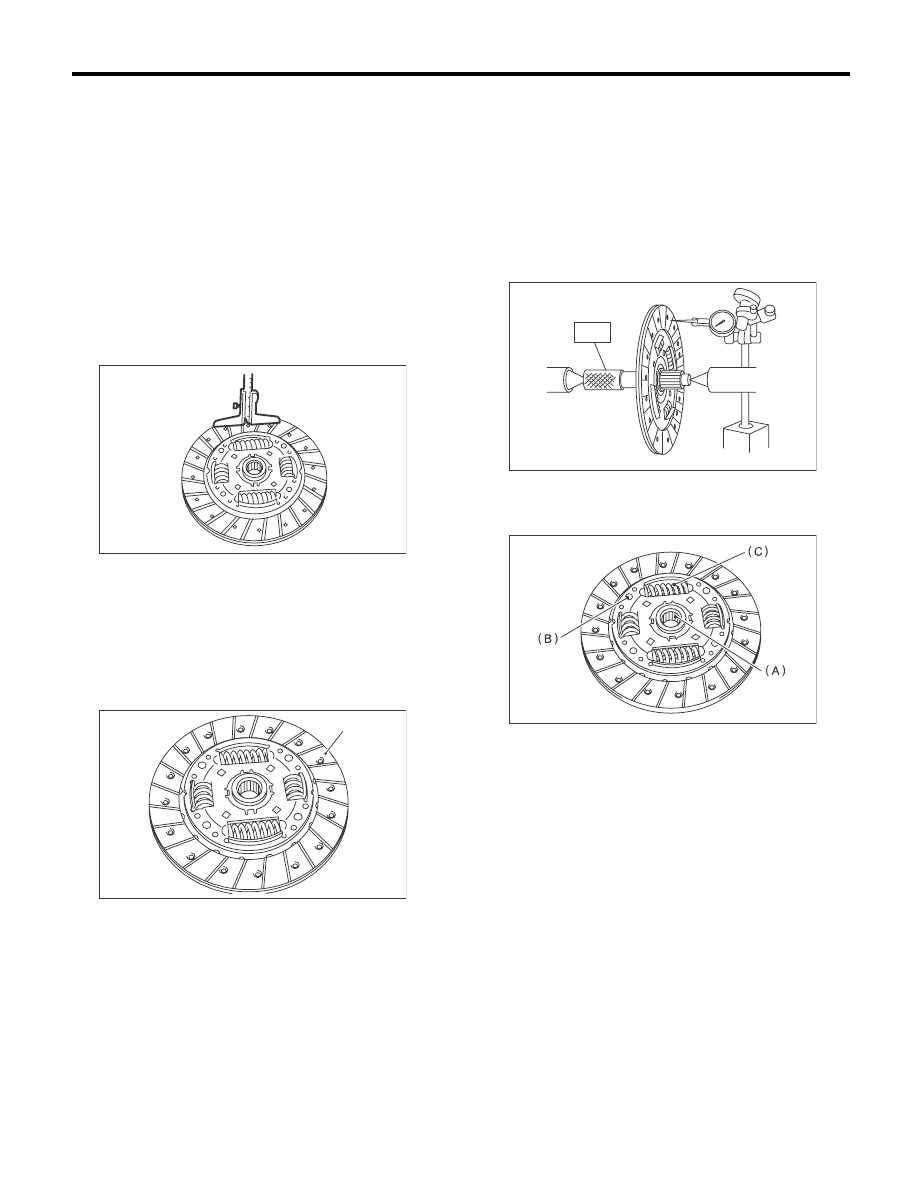

C: ПРОВЕРКА

1. ДИСК СЦЕПЛЕНИЯ

1) Износ фрикционных накладок
Измерьте глубину от поверхности фрикционной
накладки до головки заклепки. Замените фрик-
ционные накладки при местном износе или при
износе большем, чем заданное значение.

Глубина головки заклепки:

Предел осадки

0,3 мм (0,012 дюйма)

ПРИМЕЧАНИЕ:
Не промывайте диск сцепления никакой мою-
щей жидкостью.

2) Затвердевание фрикционных накладок
Замените диск сцепления.
3) Пропитка фрикционных накладок маслом
Замените диск сцепления и проверьте пере-
дний сальник трансмиссии, сопряженные по-
верхности корпуса трансмиссии, задний саль-
ник двигателя и другие зоны на предмет уте-
чек масла.

4) Прогиб фрикционных накладок
Если прогиб превышает заданное значение на
внешней окружности фрикционных накладок,
замените диск сцепления.
СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ
499747100

НАПРАВЛЯЮЩАЯ ДИСКА
СЦЕПЛЕНИЯ

Предел для прогиба:

1,0 мм (0,039 дюйма)
при R = 110 мм (4,33 дюйма)

5) При наличии износа шлицев, потерянных за-
клепок, неисправных пружин демпфера и т.д.,
замените диск сцепления.

(A) Фрикционная накладка сцепления

CL-00014

CL-00015

(A)

(A) Шлицы

(B) Заклепка

(C) Демпферная пружина

CL-00016

S T

CL-00017
