Subaru Impreza (2008 год). Руководство - часть 401
4AT(diag)-36

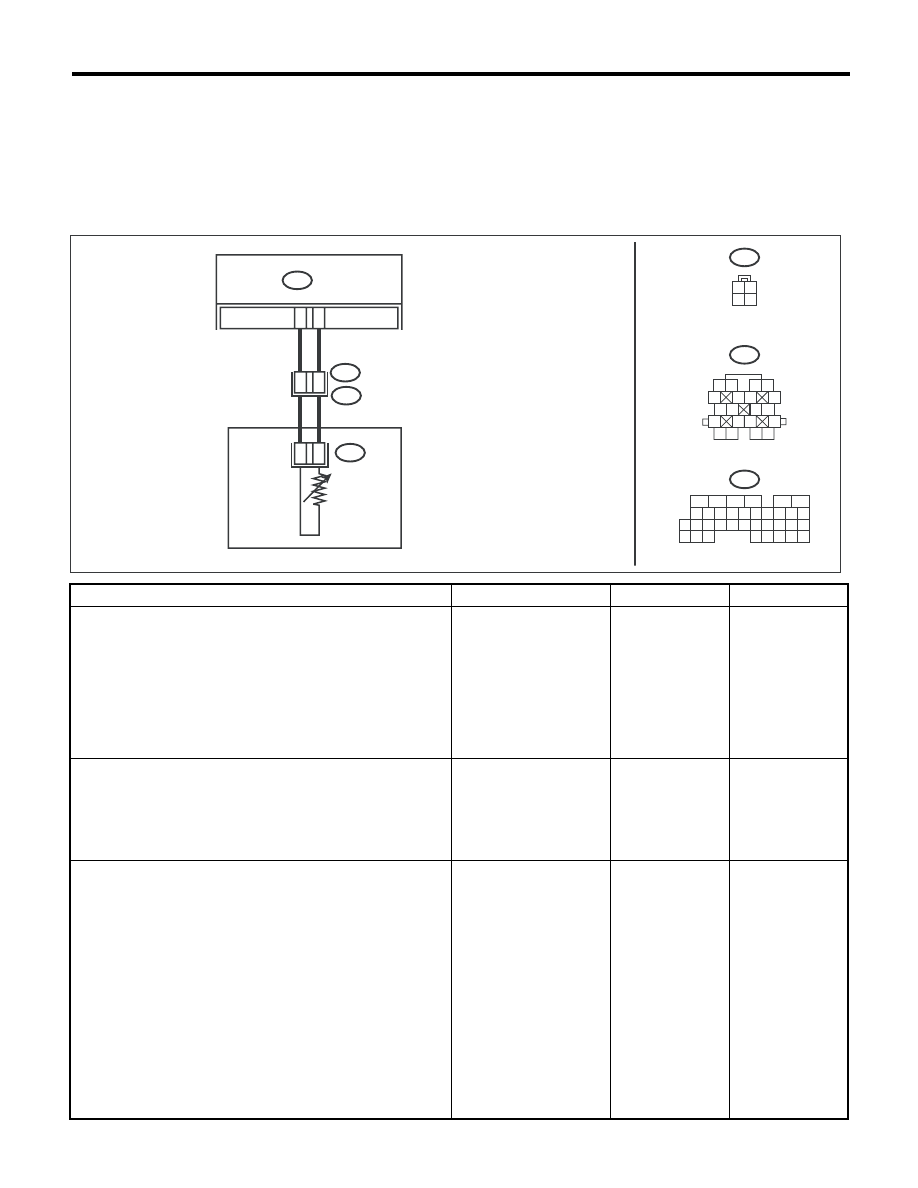

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)
АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)
28
ПРОВЕРКА РАЗЪЕМА ЖГУТА ПРОВОДОВ
МЕЖДУ TCM И ВЫКЛЮЧАТЕЛЕМ БЛОКИ-
РАТОРА.
1) Переведите выключатель зажигания в по-
ложение OFF.
2) Отсоедините разъем от TCM и выключате-
ля блокиратора
3) Измерьте сопротивление в жгуте проводов
между TCM и выключателем блокиратора.
Разъемы и клеммы
(B55) № 11 — (T7) № 10:
Составляет ли величина со-
противления менее 1 Ом?
Устраните разрыв
цепи в жгуте про-
водов между TCM
и разъемом вы-
ключателя блоки-
ратора, а также
ненадежность
контакта в разъ-
еме.
29
ПРОВЕРКА ВХОДНОГО СИГНАЛА НА TCM.
1) Переведите выключатель зажигания в по-
ложение OFF.
2) Подсоедините разъем к TCM и выключате-
лю блокиратора.
3) Переведите выключатель зажигания в по-
ложение ON.
4) Установите рычаг селектора в положение
“N”.
5) Измерьте напряжение между TCM и мас-
сой кузова.
Разъемы и клеммы
(B55) № 11 (+) — Масса кузова (–):
Составляет ли величина на-
пряжения менее 1 В?
30
ПРОВЕРКА ВХОДНОГО СИГНАЛА НА TCM.
1) Переведите рычаг селектора в диапазон,
отличный от “N”.
2) Измерьте напряжение между TCM и мас-
сой кузова.
Разъемы и клеммы
(B55) № 11 (+) — Масса кузова (–):
Составляет ли величина на-
пряжения 8 В или более?
Замените TCM.
<См. 4AT-66, Блок
управления транс-
миссией (TCM).>
31
ПРОВЕРКА ЦЕНТРАЛЬНОГО БЛОКА УП-
РАВЛЕНИЯ.
Считайте данные по пункту “Shift position” (Ус-
тановленная передача) с дисплея Subaru
Select Monitor. <См. LAN(diag)-15, ПОРЯДОК
РАБОТЫ, Subaru Select Monitor.>
Отображается ли цифра “5”?
Проверьте цент-
ральный блок уп-
равления.
32
ПРОВЕРКА ЦЕНТРАЛЬНОГО БЛОКА УП-
РАВЛЕНИЯ.
Проверьте КДН центрального блока управле-
ния.
Отображаются ли КДН линии
связи CAN?
Проведите диа-
гностику в соот-
ветствии с КДН.
33
ПРОВЕРКА КОМБИНАЦИИ ПРИБОРОВ.
Проверьте контрольную лампу диапазона “N”.
<См. IDI-4, ПРОВЕРКА, Система комбинации
приборов.>
Исправна ли контрольная лам-
па диапазона “N”?
Замените узел
комбинации при-
боров. <См. IDI-14,
Комбинация при-
боров.>
34
ПРОВЕРКА РАЗЪЕМА ЖГУТА ПРОВОДОВ
МЕЖДУ TCM И ВЫКЛЮЧАТЕЛЕМ БЛОКИ-
РАТОРА.
1) Переведите выключатель зажигания в по-
ложение OFF.
2) Отсоедините разъем от TCM и выключате-
ля блокиратора
3) Измерьте сопротивление жгута проводов
между разъемом TCM и массой кузова.
Разъемы и клеммы
(B55) № 11 — Масса кузова:
Составляет ли величина со-
противления 1 МОм или бо-
лее?
Устраните корот-
кое замыкание на
массу в цепи диа-
пазона “N”.
Шаг
Проверка
Да
Нет
