Subaru Impreza (2008 год). Руководство - часть 398

4AT(diag)-24

Отображение предупреждающей лампы температуры ATF

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ПРЕДУПРЕЖДАЮЩЕЙ ЛАМПЫ ТЕМПЕ-
РАТУРЫ ATF.
Переведите выключатель зажигания в положение ON.

Предупреждающая лам-
па температуры ATF
включена?

Переходите к ша-
гу 2.

Замените комби-
нацию приборов.

2

ПРОВЕРКА ПРЕДУПРЕЖДАЮЩЕЙ ЛАМПЫ ТЕМПЕ-
РАТУРЫ ATF.
Переведя выключатель зажигания в положение ON,
подождите не менее 2 секунд.

Предупреждающая лам-
па температуры ATF
включена?

Переходите к ша-
гу 3.

Переходите к ша-
гу 4.

3

ПРОВЕРКА ПРЕДУПРЕЖДАЮЩЕЙ ЛАМПЫ ТЕМПЕ-
РАТУРЫ ATF.
Запустите двигатель.

Предупреждающая лам-
па температуры ATF вы-
ключается?

Все в норме. Вер-
нитесь к разделу
“Базовая проце-
дура диагности-
ки”. <См.
4AT(diag)-2, Базо-
вая процедура
диагностики.>

Переходите к ша-
гу 7.

4

ПРОВЕРКА ЛИНИИ СВЯЗИ SUBARU SELECT
MONITOR
Подсоедините Subaru Select Monitor к разъему канала
передачи данных.

Связь между Subaru
Select Monitor и TCM в
норме?

Переходите к ша-
гу 5.

Проверьте цепь
массы электро-
питания TCM и
линию связи
Subaru Select
Monitor. <См.
4AT(diag)-25,
Процедура диа-
гностики связи
Subaru Select
Monitor.>

5

ПРОВЕРКА БЛОКА TCM.
1) Выведите на дисплей Subaru Select Monitor теку-
щие данные TCM. <См. 4AT(diag)-15, ПОРЯДОК РАБО-
ТЫ, Subaru Select Monitor.>
2) Считайте данные по пункту “Diagnosis Light” (Диа-
гностическая лампа).

Отображается ли на
дисплее Subaru Select
Monitor ON?

Переходите к ша-
гу 6.

Замените TCM.
<См. 4AT-66,
Блок управления
трансмиссией
(TCM).>

6

ПРОВЕРКА ЦЕНТРАЛЬНОГО БЛОКА УПРАВЛЕНИЯ.
1) Выведите на дисплей Subaru Select Monitor теку-
щие данные центрального блока управления. <См.
LAN(diag)-15, ПОРЯДОК РАБОТЫ, Subaru Select
Monitor.>
2) Считайте данные по пункту “ATF temperature light”
(Предупреждающая лампа температуры ATF).

Отображается ли на
дисплее Subaru Select
Monitor ON?

Замените узел
комбинации при-
боров. <См. IDI-
14, Комбинация
приборов.>

Проверьте КДН
центрального
блока управле-
ния. <См.
LAN(diag)-15, ПО-
РЯДОК РАБО-
ТЫ, Subaru Select
Monitor.>

7

ПРОВЕРКА БЛОКА TCM.
1) Выведите на дисплей Subaru Select Monitor теку-
щие данные TCM.
2) Считайте данные по пункту “Diagnosis Light” (Диа-
гностическая лампа).

Отображается ли на
дисплее Subaru Select
Monitor ON?

Замените TCM.
<См. 4AT-66,
Блок управления
трансмиссией
(TCM).>

Переходите к ша-
гу 8.

8

ПРОВЕРКА ЦЕНТРАЛЬНОГО БЛОКА УПРАВЛЕНИЯ.
1) Выведите на дисплей Subaru Select Monitor теку-
щие данные центрального блока управления.
2) Считайте данные по пункту “ATF temperature light”
(Предупреждающая лампа температуры ATF).

Отображается ли на
дисплее Subaru Select
Monitor ON?

Проверьте КДН
центрального
блока управле-
ния. Проведите
диагностику в со-
ответствии с
КДН. <См.
LAN(diag)-15, ПО-
РЯДОК РАБО-
ТЫ, Subaru Select
Monitor.>

Замените комби-
нацию приборов.
<См. IDI-4, ПРО-
ВЕРКА, Система
комбинации при-
боров.>

4AT(diag)-25

Процедура диагностики связи Subaru Select Monitor

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

11.Процедура диагностики связи Subaru Select Monitor

A: ОБМЕН ДАННЫМИ ДЛЯ ИНИЦИАЛИЗАЦИИ НЕВОЗМОЖЕН

ДИАГНОЗ:
Неисправность разъема жгута проводов
ПРИЗНАК НЕИСПРАВНОСТИ:
Неисправность линии связи Subaru Select Monitor

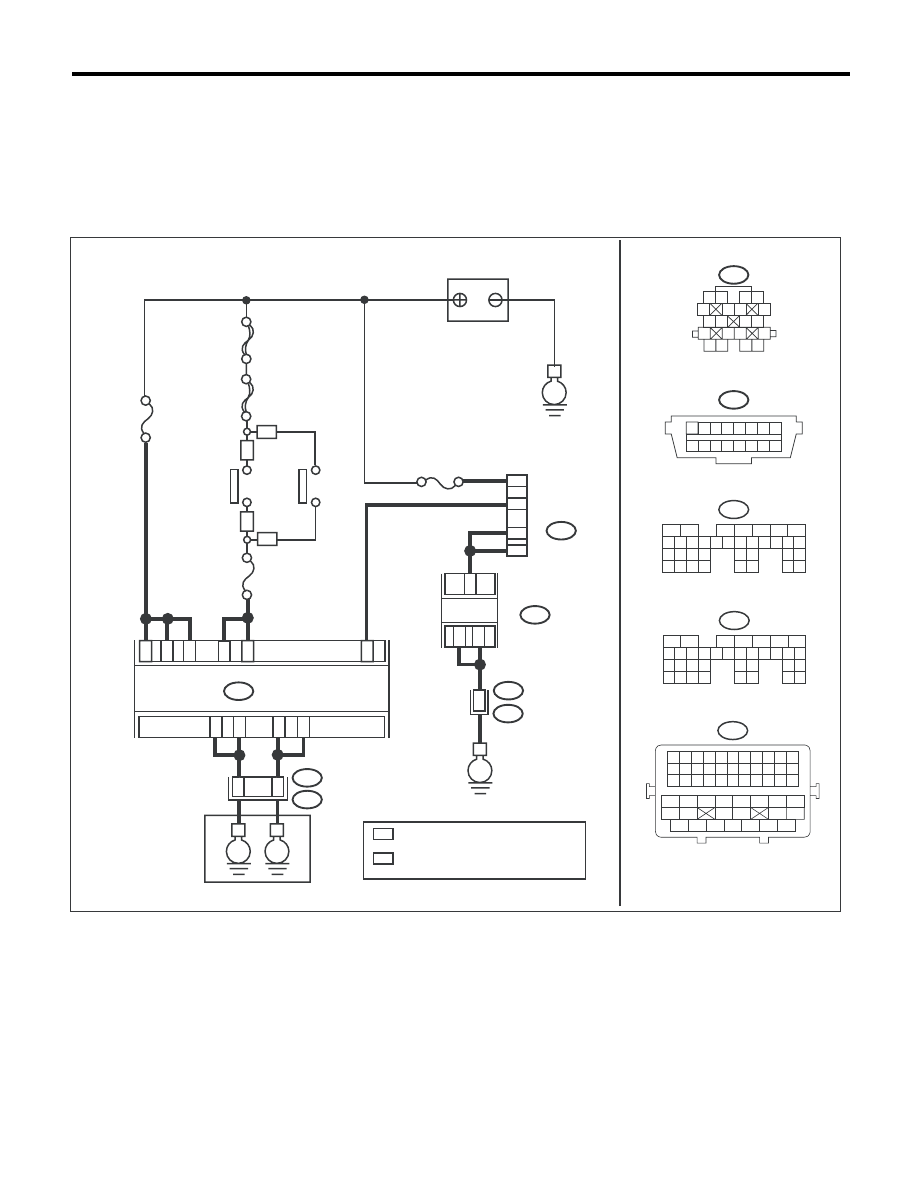

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

AT-04657

B40

B54

B11

T4

B40

E

No.1

2

No.12

SBF

-6

ГЛАВНЫЙ SBF

25

1

2

8

16

5

7

4

E

E

B11

1

2

3 4

5

6 7

8

9

13

14 15

20

19

17

16

10

11 12

18

19

20

No.13

27

26

OP

WP

OP

23

22

20

21

1 2 3 4 5 6 7 8

9 10 11 12 13 14 15 16

B54

5

6

7

2

1

3

4

29

10 11 12 13 14 15

25

24

16

30

9

8

17 18 19

20
28

21 22 23

32

31

26 27

33

34 35

WP

OP

WP

E

B135

:

B

B4

B2

8

B21

E2

B3

36

B: B135

5

6

7

2

1

3

4

29

10 11 12 13 14 15

25

24

16

30

9

8

17 18 19

20
28

21 22 23

32

31

26 27

33

34 35

B21

1 2 3 4 5 6 7 8 9 10 11

12 13 14 15 16 17 18 19 20 21 22
23 24 25 26 27 28 29 30 31 32 33

34

35

42

43

36

37

38

39

48

49

50

51

52

53

54

40

41

44

45

46

47

АККУМУЛЯТОР

ВЫКЛЮЧА

ТЕЛЬ

ЗАЖИГ

АНИЯ

РЕЛЕ ЗАЖИГ

АНИЯ 1

РАЗЪЕМ
ПЕРЕДАЧИ
ДАННЫХ

ECM

TCM

БЛОК УПРАВЛЯЮЩИХ КЛАПАНОВ

:  С СИСТЕМОЙ ЗАПУСКА/ОСТАНОВКИ
   ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ

:  БЕЗ СИСТЕМЫ ЗАПУСКА/ОСТАНОВКИ
   ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ

4AT(diag)-26

Процедура диагностики связи Subaru Select Monitor

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА УСТАНОВКИ РАЗЪЕМА TCM.
Переведите выключатель зажигания в положение
OFF.

Разъем TCM присо-
единен к TCM?

Переходите к шагу
2.

Подсоедините разъ-
ем TCM к TCM.

2

ПРОВЕРКА ЦЕПИ ЭЛЕКТРОПИТАНИЯ SUBARU
SELECT MONITOR.
Измерьте напряжение между разъемом канала пе-
редачи данных и массой кузова.

Разъемы и клеммы

(B40) № 16 (+) — Масса кузова (–):

Составляет ли вели-
чина напряжения 10 В
или более?

Переходите к шагу
3.

Отремонтируйте
разъем жгута прово-
дов между аккуму-
лятором и разъемом
канала передачи
данных и устраните
ненадежность кон-
такта в разъеме.

3

ПРОВЕРКА ЦЕПИ МАССЫ SUBARU SELECT
MONITOR.
Измерьте сопротивление между разъемом канала
передачи данных и массой кузова.

Разъемы и клеммы

(B40) № 4 — Масса кузова:
(B40) № 5 — Масса кузова:

Составляет ли вели-
чина сопротивления
1 МОм  или более?

Переходите к шагу
4.

Устраните короткое
замыкание в жгуте
проводов между
разъемом канала пе-
редачи данных и
клеммами массы.

4

ПРОВЕРКА ЛИНИИ СВЯЗИ SUBARU SELECT
MONITOR.
1) Переведите выключатель зажигания в положе-
ние ON.
2) Проверьте линию связи с системой трансмис-
сии при помощи Subaru Select Monitor.

Отображается ли на-
звание системы на
Subaru Select Monitor?

Переходите к шагу
9.

Переходите к шагу 5.

5

ПРОВЕРКА ЛИНИИ СВЯЗИ SUBARU SELECT
MONITOR.
1) Переведите выключатель зажигания в положе-
ние OFF.
2) Отсоедините разъем TCM.
3) Проверьте связь с системой двигателя.

Отображается ли на-
звание системы на
Subaru Select Monitor?

Переходите к шагу
7.

Переходите к шагу 6.

6

ПРОВЕРКА ЛИНИИ СВЯЗИ SUBARU SELECT
MONITOR.
1) Переведите выключатель зажигания в положе-
ние OFF.
2) Подсоедините разъем TCM.
3) Отсоедините разъем от ECM.
4) Проверьте связь с системой трансмиссии.

Отображается ли на-
звание системы на
Subaru Select Monitor?

Проверьте ECM.

Переходите к шагу 7.

7

ПРОВЕРКА РАЗЪЕМОВ ЖГУТОВ ПРОВОДОВ
МЕЖДУ КАЖДЫМ БЛОКОМ УПРАВЛЕНИЯ И
РАЗЪЕМОМ КАНАЛА ПЕРЕДАЧИ ДАННЫХ.
1) Переведите выключатель зажигания в положе-
ние OFF.
2) Отсоедините разъемы TCM и ECM.
3) Измерьте сопротивление между разъемом
TCM и массой кузова.

Разъемы и клеммы

(B40) № 7 — Масса кузова:

Составляет ли вели-
чина сопротивления
1 МОм  или более?

Переходите к шагу
8.

Проверьте жгут про-
водов и разъемы
между каждым бло-
ком управления и
разъемом канала пе-
редачи данных.

8

ПРОВЕРКА ВЫХОДНОГО СИГНАЛА ОТ TCM.
1) Переведите выключатель зажигания в положе-
ние ON.
2) Измерьте напряжение между TCM и массой ку-
зова.

Разъемы и клеммы

(B40) № 7 (+) — Масса кузова (–):

Составляет ли вели-
чина напряжения 1 В
или более?

Проверьте жгут про-
водов и разъемы
между каждым бло-
ком управления и
разъемом канала
передачи данных.

Переходите к шагу 9.

4AT(diag)-27

Процедура диагностики связи Subaru Select Monitor

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

9

ПРОВЕРКА РАЗЪЕМА ЖГУТА ПРОВОДОВ МЕЖ-
ДУ TCM И РАЗЪЕМОМ ПЕРЕДАЧИ ДАННЫХ.
Измерьте сопротивление между разъемом TCM и
разъемом канала передачи данных.

Разъемы и клеммы

(B54) № 8 — (B40) № 7:

Составляет ли вели-
чина сопротивления
менее 1 Ом?

Переходите к шагу
10.

Отремонтируйте
разъемы и жгут про-
водов между TCM и
разъемом канала пе-
редачи данных.

10 ПРОВЕРКА УСТАНОВКИ РАЗЪЕМА ЖГУТА ПРО-

ВОДОВ ТРАНСМИССИИ.

Присоединен ли разъ-
ем жгута проводов
трансмиссии к разъ-
ему на переборке мо-
торного отсека?

Переходите к шагу
11.

Подсоедините разъ-
ем на переборке мо-
торного отсека к
разъему жгута про-
водов трансмиссии.

11 ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТОВ В РАЗЪ-

ЕМАХ.

Проверьте контакт в
разъемах электропи-
тания блока управле-
ния и канала переда-
чи данных?

Устраните неис-
правность в контак-
те.

Переходите к шагу
12.

12 ПРОВЕРКА ЦЕПИ ЭЛЕКТРОПИТАНИЯ TCM.

1) Отсоедините разъем от TCM.
2) Переведите выключатель зажигания в положе-
ние ON.
3) Измерьте напряжение между разъемом TCM и
массой кузова.

Разъемы и клеммы

(B54) № 25 (+) — Масса кузова (–):
(B54) № 26 (+) — Масса кузова (–):
(B54) № 27 (+) — Масса кузова (–):

Составляет ли вели-
чина напряжения
10 — 13 В?

Переходите к шагу
14.

Переходите к шагу
13.

13 ПРОВЕРКА ПРЕДОХРАНИТЕЛЯ (№ 12).

1) Переведите выключатель зажигания в положе-
ние OFF.
2) Снимите предохранитель (№ 12).

Предохранитель
(№ 12) перегорел?

Замените предохра-
нитель (№ 12). Если
замененный предох-
ранитель (№ 12) пе-
регорает так же
быстро, устраните
короткое замыка-
ние в жгуте прово-
дов между предох-
ранителем (№ 12) и
TCM.

Устраните разрыв в
цепи между предох-
ранителем (№ 12) и
TCM, или предохра-
нителем (№ 12) и ак-
кумулятором, а так-
же ненадежность
контакта в разъеме.

14 ПРОВЕРКА ЦЕПИ ЭЛЕКТРОПИТАНИЯ СИСТЕМЫ

ЗАЖИГАНИЯ.
1) Переведите выключатель зажигания в положе-
ние ON.
2) Измерьте напряжение электропитания систе-
мы зажигания, между разъемом TCM и массой ку-
зова.

Разъемы и клеммы

(B54) № 1 (+) — Масса кузова (–):
(B54) № 2 (+) — Масса кузова (–):

Составляет ли вели-
чина напряжения
10 — 13 В?

Переходите к шагу
16.

Переходите к шагу
15.

15 ПРОВЕРКА ПРЕДОХРАНИТЕЛЯ (№ 12).

Снимите предохранитель (№ 12).

Предохранитель
(№ 12) перегорел?

Замените предохра-
нитель (№ 12). Если
замененный предох-
ранитель (№ 12) пе-
регорает так же быс-
тро, устраните ко-
роткое замыкание в
жгуте проводов
между предохрани-
телем (№ 12) и TCM.

Устраните разрыв в
цепи между предох-
ранителем (№ 12) и
TCM, или предохра-
нителем (№ 12) и ак-
кумулятором, а так-
же ненадежность
контакта в разъеме.

Шаг

Проверка

Да

Нет
