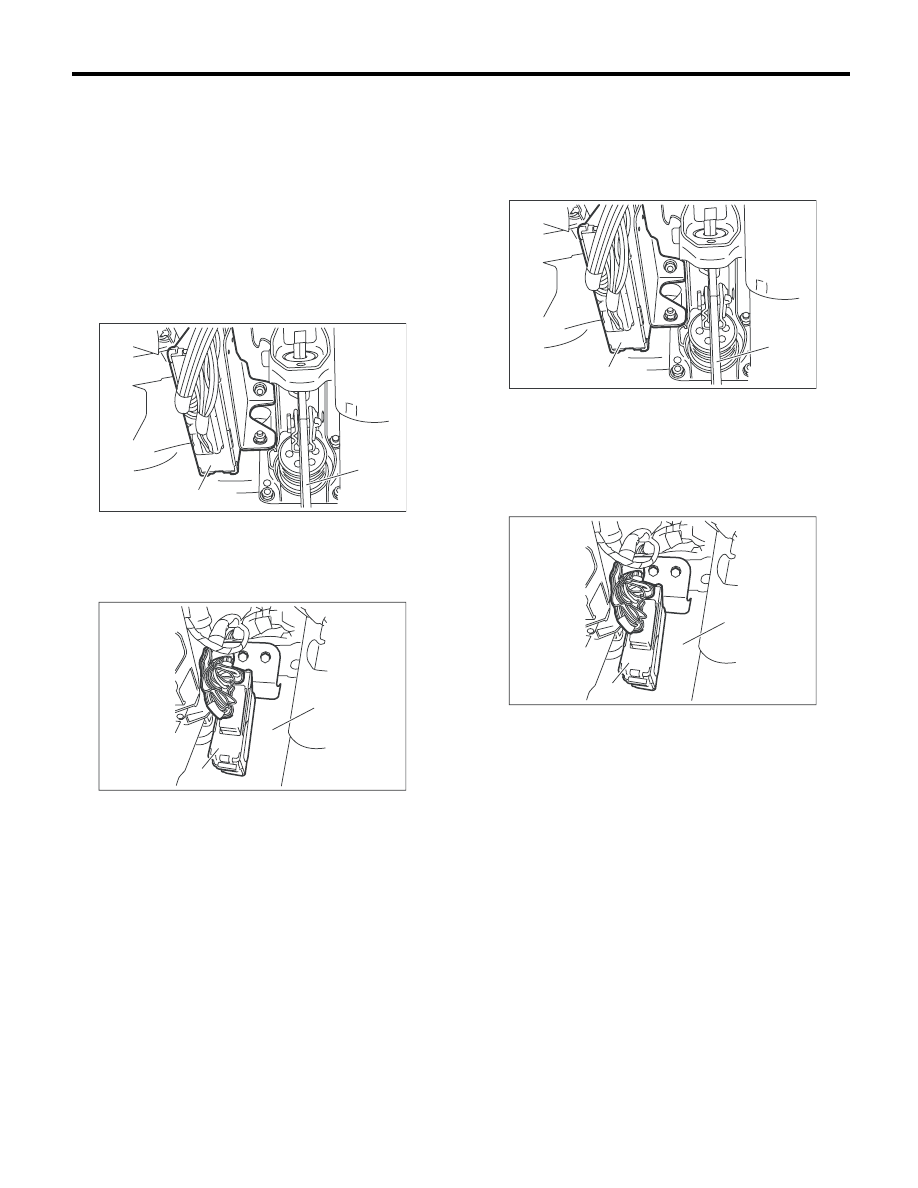

4AT-66

Блок управления трансмиссией (TCM)

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

20.Блок управления

трансмиссией (TCM)

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Снимите нижнюю крышку панели приборов
и отсоедините разъем.
3) Снимите центральный блок управления.
<См. SL-68, СНЯТИЕ, Центральный блок уп-
равления.>
4) Отсоедините разъем от TCM.
• Модель с левосторонним управлением

• Модель с правосторонним управлением

5) Снимите TCM.

B: УСТАНОВКА

1) Установите TCM.

Момент затяжки:

Модель с левосторонним управлением

7,5 Нм (0,8 кгс-м, 5,5 фунт-сила-фут)

Момент затяжки:

Модель с правосторонним управлением

18 Нм (1,8 кгс-м, 13,3 фунт-сила-фут)

2) Подсоедините разъем к TCM.
3) Установка производится в порядке, обрат-
ном порядку снятия.
4) Выполните операцию по обучению управле-
ния.
<См. 4AT(diag)-17, ОРГАНИЗАЦИЯ ОБУЧЕНИЯ
УПРАВЛЕНИЯ, ПОРЯДОК РАБОТЫ, Subaru
Select Monitor.>

(A) Блок управления трансмиссией (TCM)

(B) Педаль тормоза

(A) Блок управления трансмиссией (TCM)

(B) Вал рулевой колонки

AT-04579

(A)

(B)

AT-04528

(B)

(A)

(A) Блок управления трансмиссией (TCM)

(B) Педаль тормоза

(A) Блок управления трансмиссией (TCM)

(B) Вал рулевой колонки

AT-04579

(A)

(B)

AT-04528

(B)

(A)

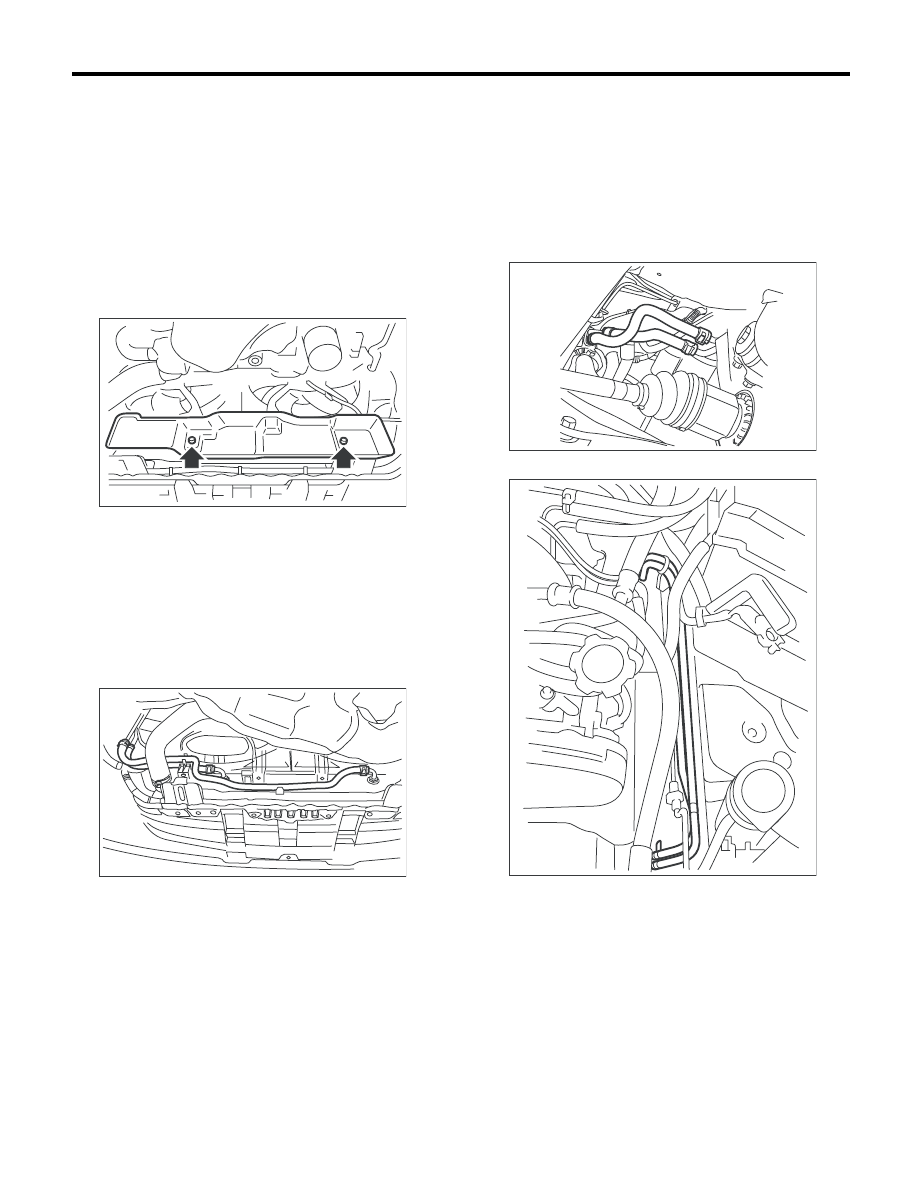

4AT-67

Трубка и шланг охладителя ATF

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

21.Трубка и шланг

охладителя ATF

A: СНЯТИЕ

1. МОДЕЛИ С ОХЛАДИТЕЛЕМ ATF
(БЕЗ ФУНКЦИИ ПОДОГРЕВА)

1) Установите автомобиль на подъемник.
2) Снимите аккумулятор.
3) Поднимите автомобиль на подъемнике.
4) Снимите нижний кожух.
5) Снимите крышку теплозащитного экрана.

6) Отсоедините шланг охладителя ATF от ра-
диатора.

ПРИМЕЧАНИЕ:
• Не используйте отвертку или другие заост-
ренные инструменты.
• Если шланг снять трудно, оберните его кус-
ком материи во избежание повреждения, а за-
тем поверните при помощи плоскогубцев и сни-
мите рукой, потянув в сторону.

7) Отсоедините шланги охладителя ATF от тру-
бок.

ПРИМЕЧАНИЕ:
• Не используйте отвертку или другие заост-
ренные инструменты.
• Если шланг снять трудно, оберните его кус-
ком материи во избежание повреждения, а за-
тем поверните при помощи плоскогубцев и сни-
мите рукой, потянув в сторону.

8) Отсоедините трубку охладителя ATF от рамы.

CO-02355

AT-04530

AT-04674

AT-04531

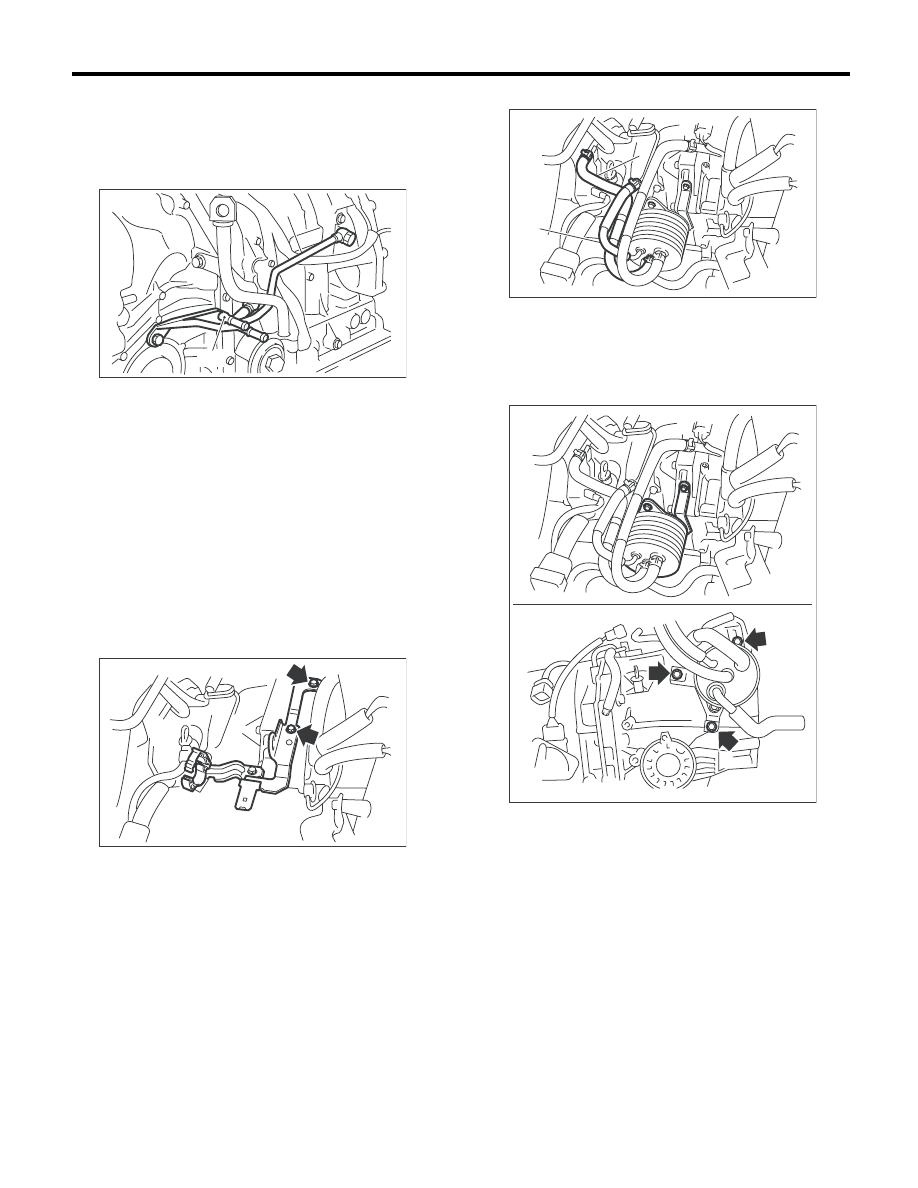

4AT-68

Трубка и шланг охладителя ATF

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

9) Снимите впускную и выпускную трубки ATF.

ОСТОРОЖНО:
При отсоединении выпускной трубки сле-
дите за тем, чтобы не потерять шарик и пру-
жину, используемые со стопорным винтом.

2. МОДЕЛИ С ОХЛАДИТЕЛЕМ ATF
(С ФУНКЦИЕЙ ПОДОГРЕВА)

1) Установите автомобиль на подъемник.
2) Снимите воздухозаборную камеру и впуск-
ной короб. <См. IN(H4DO 1.5)-7, СНЯТИЕ, Воз-
духозаборная камера.>
3) Отсоедините разъемы выключателя блоки-
ратора и жгута проводов трансмиссии, и сними-
те стойку.
4) Снимите кронштейн жгута проводов двига-
теля.

5) Отсоедините впускной и выпускной шланги.

6) Отсоедините узел охладителя ATF от транс-
миссии, и расположите сбоку.

7) Снимите трубку заправки масла.
<См. 4AT-76, СНЯТИЕ, Трубка заправки масла.>
8) Снимите шланг сапуна. <См. 4AT-75, СНЯ-
ТИЕ, Вентиляционный шланг.>

(A) Впускная трубка ATF

(B) Выпускная трубка ATF

AT-04675

(A)

(B)

AT-04581

(A) Впускной шланг

(B) Выпускной шланг

AT-04649

(A)

(A)

(A)

(B)

AT-04638

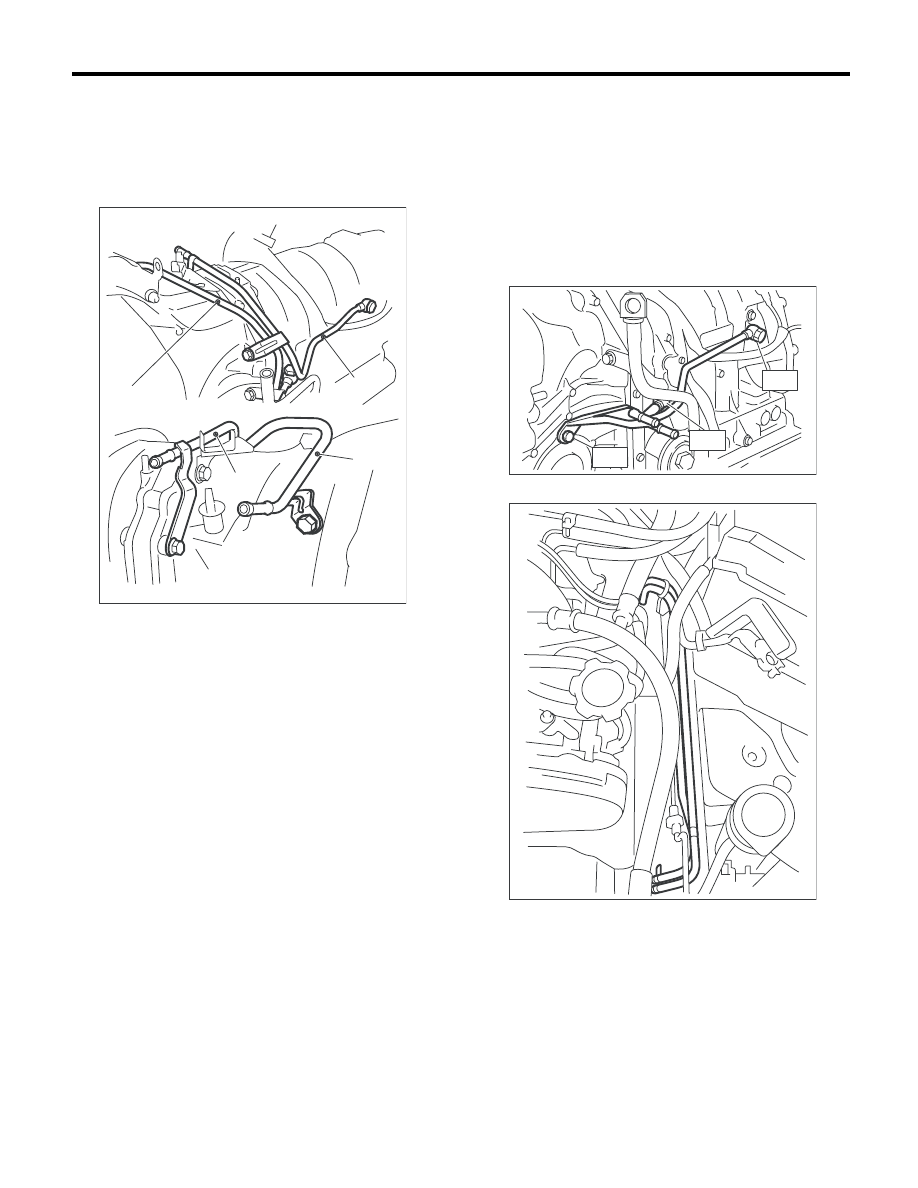

4AT-69

Трубка и шланг охладителя ATF

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

9) Снимите впускную и выпускную трубки ох-
ладителя масла.

ВНИМАНИЕ:
При отсоединении выпускной трубки, сле-
дите за тем, чтобы не потерять шарик и пру-
жину, используемые со стопорным винтом.

B: УСТАНОВКА

1. МОДЕЛИ С ОХЛАДИТЕЛЕМ ATF
(БЕЗ ФУНКЦИИ ПОДОГРЕВА)

1) Установите впускную и выпускную трубки
ATF с новыми шайбами.

Момент затяжки:

T1: 25 Нм (2,5 кгс-м, 18,4 фунт-сила-фут)
T2: 40 Нм (4,1 кгс-м, 29,5 фунт-сила-фут)
T3: 45 Нм (4,6 кгс-м, 33,2 фунт-сила-фут)

2) Установите трубку охладителя ATF на раму.

3) Присоедините шланг охладителя ATF к труб-
ке со стороны трансмиссии.

ПРИМЕЧАНИЕ:
• Проведите установку таким образом, чтобы
шланги не перегибались, излишне не изгиба-
лись и не перекручивались.

(A) Впускная трубка охладителя ATF
(B) Выпускная трубка охладителя ATF

(A)

(B)

(A)

(B)

AT-01870

AT-04676

T2

T1

T3

AT-04531
