Рычаг переключения передач МТ

СИСТЕМЫ УПРАВЛЕНИЯ

B: УСТАНОВКА

1) Подсоедините шарнир к трансмиссии и за-
крепите с помощью пружинного фиксатора.

2) Вставьте рычаг переключения передач со
стороны салона.

ПРИМЕЧАНИЕ:
Вставьте шток и опору, а затем временно уста-
новите их на креплении трансмиссии.

3) Поднимите автомобиль на подъемнике.
4) Установите резиновую подушку на кузов ав-
томобиля.

Момент затяжки:

18 Нм (1,8 кгс-м, 13,3 фунт-сила-фут)

5) Используя новые самоконтрящиеся гайки,
подсоедините шток к шарниру.

Момент затяжки:

18 Нм (1,8 кгс-м, 13,3 фунт-сила-фут)

6) Используя новые самоконтрящиеся гайки,
подсоедините опору к кронштейну трансмиссии.

Момент затяжки:

18 Нм (1,8 кгс-м, 13,3 фунт-сила-фут)

7) Установите крышку теплозащитного экрана.

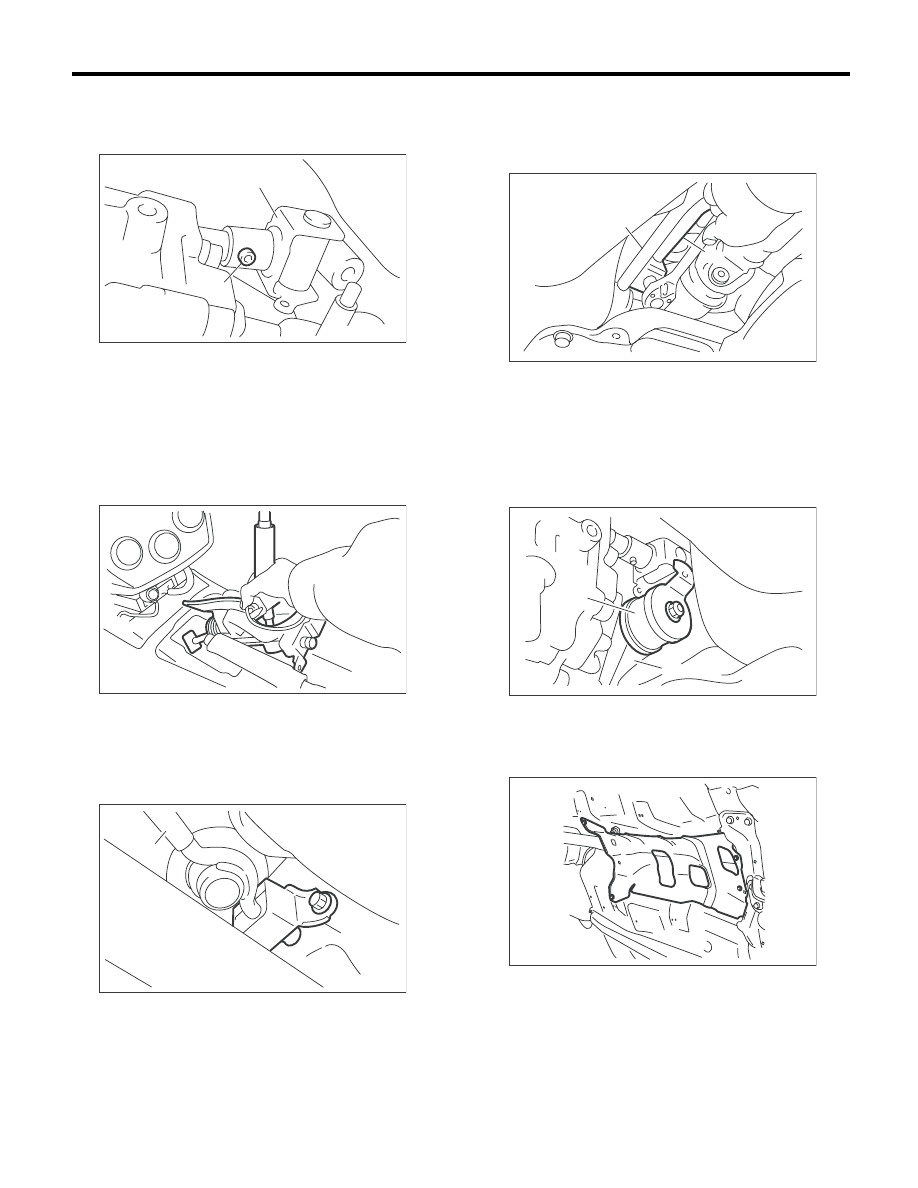

(A) Шарнирное соединение

(B) Пружинный штифт

(A) Опора

(B) Резиновая подушка

CS-00053

(A)

(B)

CS-00884

CS-00052

(A)

(B)

(A) Опора

(B) Шток

(A) Опора

(B) Кронштейн трансмиссии

CS-00051

(A)

(B)

CS-00050

(A)

(B)

MT-01660

CS-49

Рычаг переключения передач МТ

СИСТЕМЫ УПРАВЛЕНИЯ

8) Установите заднюю выхлопную трубу и глу-
шитель.
• Модели без турбонаддува двигателя
<См. EX(H4DO 1.5)-8, УСТАНОВКА, Задняя вы-
хлопная труба.> <См. EX(H4DO 1.5)-10, УСТА-
НОВКА, Глушитель.>
• Модели с турбонаддувом двигателя
<См. EX(H4DOTC)-12, УСТАНОВКА, Задняя
выхлопная труба.> <См. EX(H4DOTC)-14, УС-
ТАНОВКА, Глушитель.>

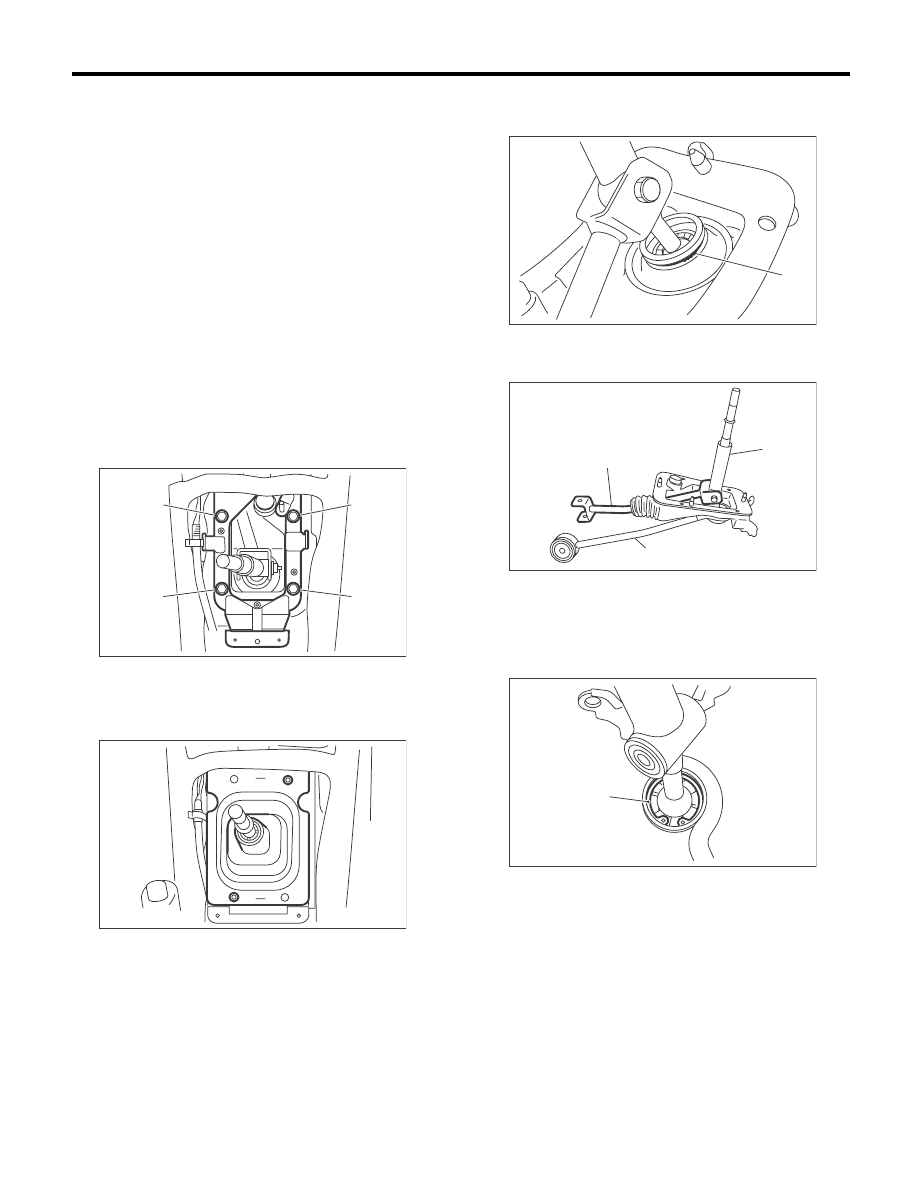

9) Установите узел пластины на кузов автомо-
биля.

Момент затяжки:

18 Нм (1,8 кгс-м, 13,3 фунт-сила-фут)

(1) Установите узел пластины на кузов ав-
томобиля.
(2) Временно затяните болт (A).
(3) Затяните болт (B).
(4) Затяните болт (А).
(5) Затяните болты (C) и (D).

10) Установите зажим жгута проводов на плас-
тину.
11) Установите пыльник и узел изолятора и за-
крепите зажимом.

12) Установите крышку консоли и ящик консо-
ли. <См. EI-43, УСТАНОВКА, Ящик консоли.>
13) Установите переднюю панель консоли и
кожух консоли.
14) Установите рукоятку рычага селектора.

C: РАЗБОРКА

1) Снимите стопорную проволоку.

2) Снимите шток с рычага.

3) Разъедините шток и внутренний пыльник.
4) Снимите стопорное кольцо с опоры.

CS-00737

(B)

(A)

(C)

(D)

CS-00899

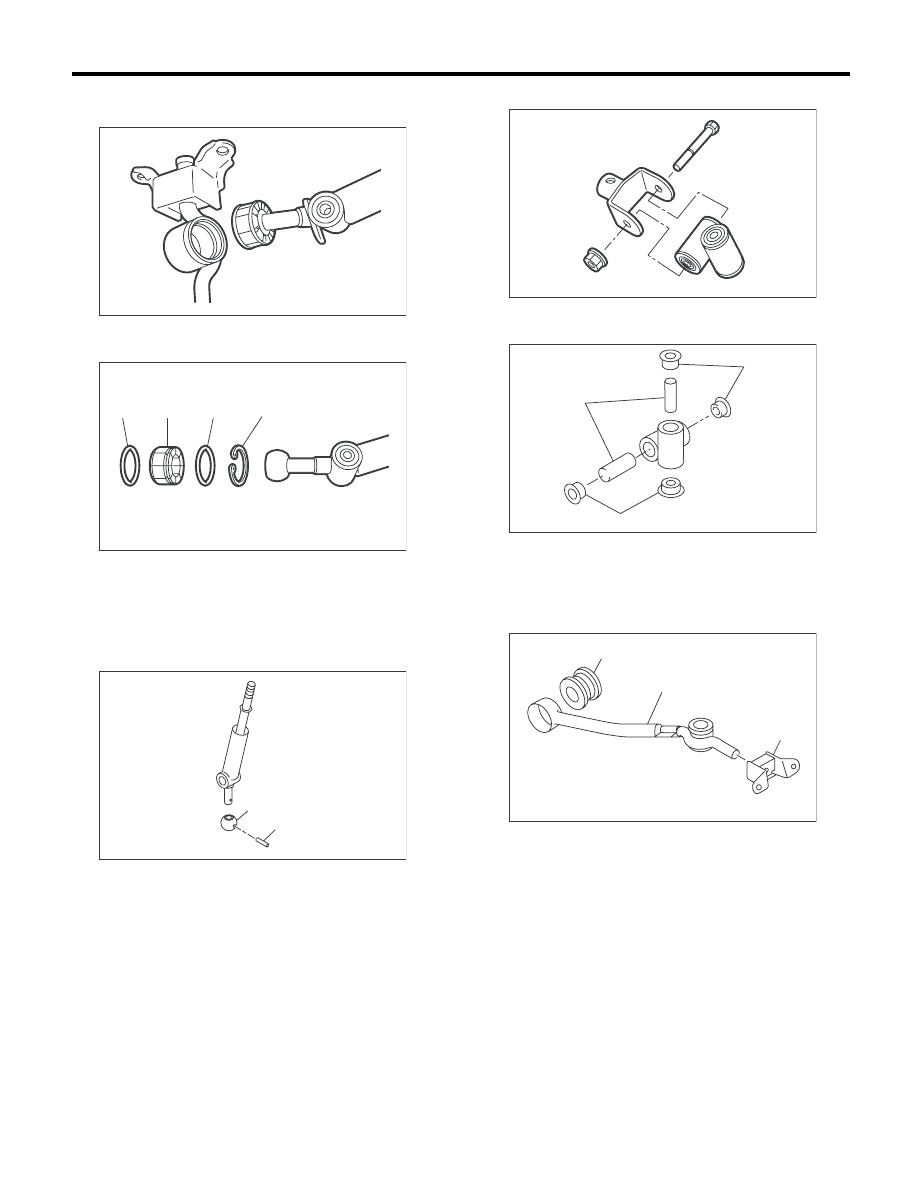

(A) Стопорная проволока

(A) Шток
(B) Рычаг

(C) Опора

(A) Пружинное стопорное кольцо

CS-00316

(A)

CS-00317

(A)

(B)

(C)

CS-00318

(A)

CS-50

Рычаг переключения передач МТ

СИСТЕМЫ УПРАВЛЕНИЯ

5) Разъедините рычаг переключения передач
и опору.

6) Снимите пыльник, втулку и стопорное коль-
цо с рычага переключателя передач.

7) Снимите пружинный фиксатор, а затем сни-
мите втулку и стопорное кольцо.

8) Снимите бобышку с шарнира.

9) Снимите втулку и распорную втулку с бо-
бышки.

10) Снимите втулку и резиновую подушку с
опоры.

(A) Уплотнительное кольцо

(B) Втулка

(C) Пружинное стопорное кольцо

(A) Пружинный штифт

(B) Втулка

CS-00319

CS-00320

(B)

(A)

(C)

(A)

CS-00060

(B)

(A)

(A) Втулка

(B) Распорная втулка

(A) Втулка B

(B) Опора

(C) Резиновая подушка

CS-00322

CS-00238

(B)

(A)

(A)

CS-00058

(A)

(B)

(C)

CS-51

Рычаг переключения передач МТ

СИСТЕМЫ УПРАВЛЕНИЯ

D: СБОРКА

ПРИМЕЧАНИЕ:
• Очистите все детали перед сборкой.
• Нанесите смазку NIGTIGHT LYW № 2 или эк-
вивалентную на каждую деталь. <См. CS-4,
РЫЧАГ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ 5MT,
УЗЕЛ, Общие сведения.>
1) Установите втулку и резиновую подушку на
опору.

2) Установите втулку и распорную втулку на
бобышку.

3) Используя новые самоконтрящиеся гайки,
установите бобышку на шарнир.

Момент затяжки:

12 Нм (1,2 кгс-м, 8,9 фунт-сила-фут)

4) Установите стопорное кольцо на рычаг пере-
ключения передач, затем установите втулку.

ПРИМЕЧАНИЕ:
Нанесите смазку на втулку.

5) Нанесите смазку на втулку и уплотнитель-
ное кольцо, а затем установите рычаг пере-
ключения передач.

6) Нанесите достаточное количество смазки в
бобышку, а затем установите рычаг переклю-
чения передач на опору.

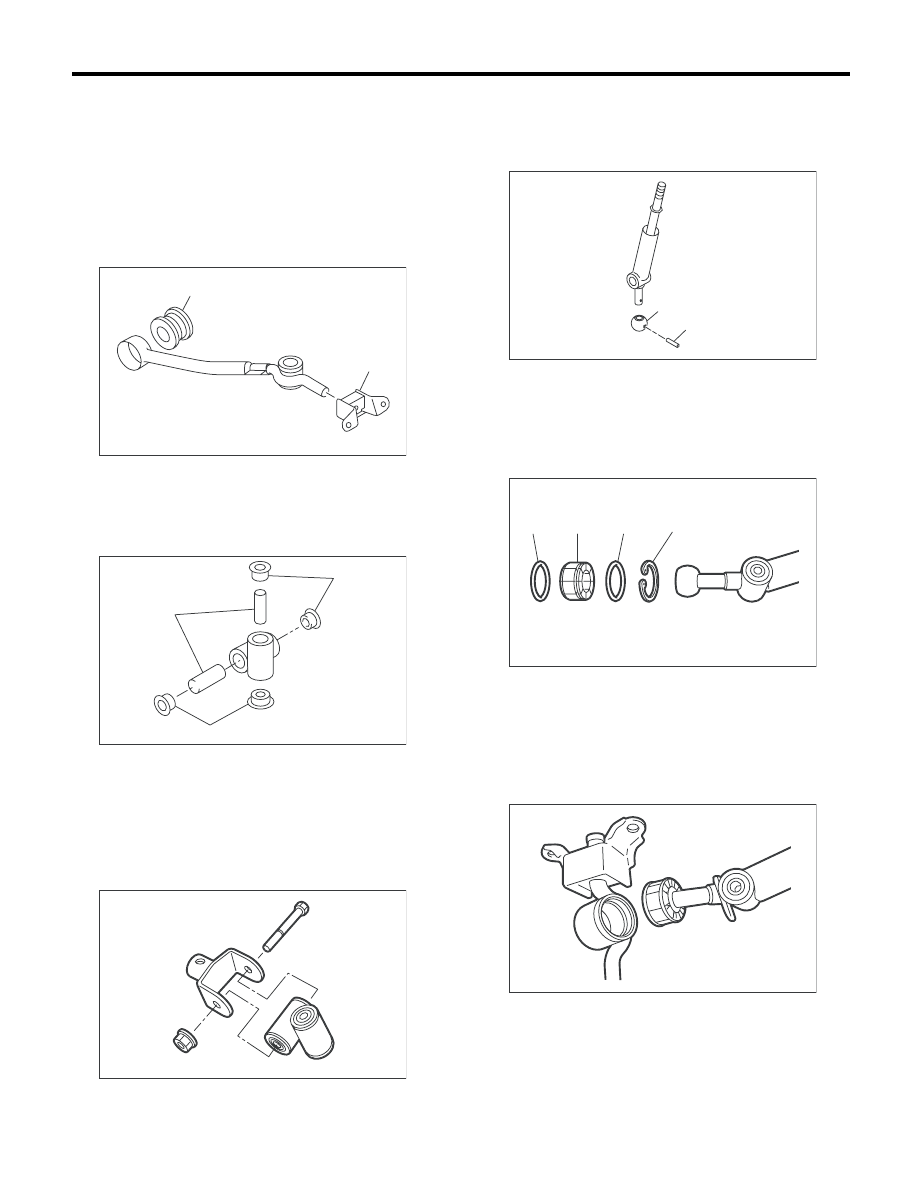

(A) Втулка

(B) Резиновая подушка

(A) Втулка

(B) Распорная втулка

CS-00061

(A)

(B)

CS-00238

(B)

(A)

(A)

CS-00322

(A) Пружинный штифт

(B) Втулка

(A) Уплотнительное кольцо

(B) Втулка

(C) Пружинное стопорное кольцо

CS-00060

(B)

(A)

CS-00320

(B)

(A)

(C)

(A)

CS-00319
