CS-16

Система управления блокировкой переключений автоматической трансмиссии

СИСТЕМЫ УПРАВЛЕНИЯ

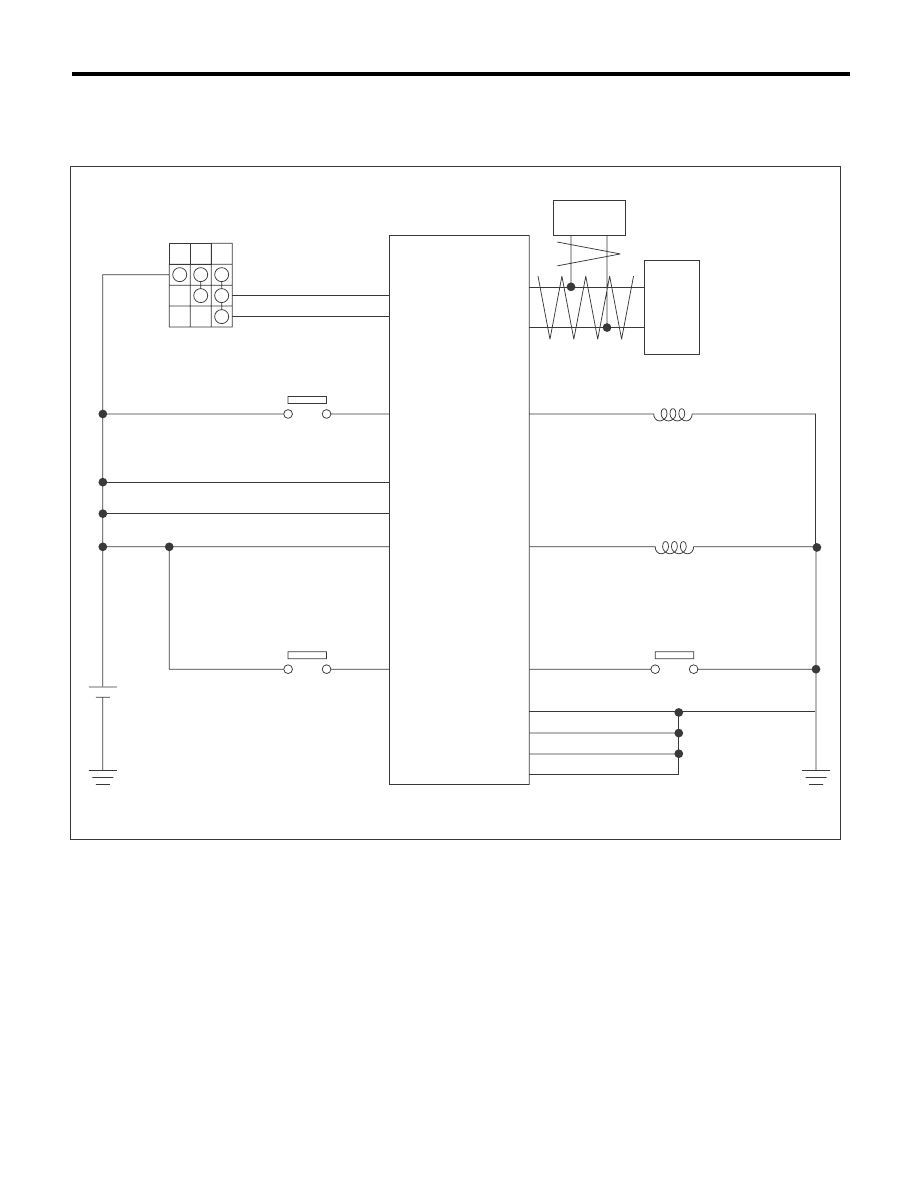

C: ЭЛЕКТРИЧЕСКАЯ СХЕМА

1. МОДЕЛИ БЕЗ СИСТЕМЫ ЗАПУСКА/ОСТАНОВКИ ДВИГАТЕЛЯ ПРИ ПОМОЩИ
КНОПКИ

(1)

Выключатель зажигания

(5)

TCM (информация о диапазоне
передач)

(9)

Аккумуляторная батарея

(2)

Выключатель стоп-сигналов

(6)

Соленоид блокировки ключа

(10)  VDC/ABS (Информация о скоро-

сти автомобиля)

(3)

Датчик системы предупрежде-
ния ключа зажигания

(7)

Соленоид блокировки переклю-
чения передач

(4)

Центральный блок управления

(8)

Датчик диапазона “P”





OFF ACC ON

(1)

(2)

(3)

(4)

(9)

(6)

(7)

(8)

(5)

(10)

CS-00909

CS-17

Система управления блокировкой переключений автоматической трансмиссии

СИСТЕМЫ УПРАВЛЕНИЯ

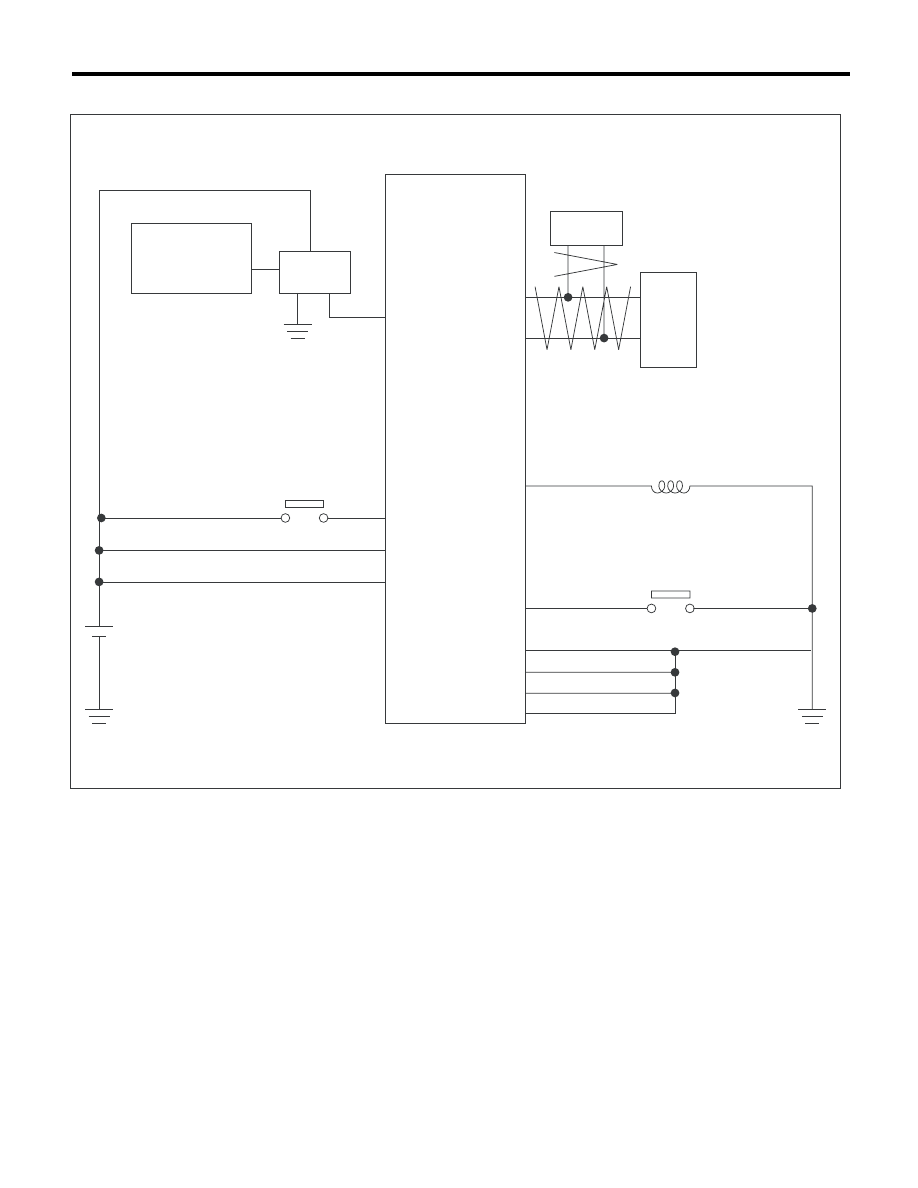

2. МОДЕЛЬ С СИСТЕМОЙ ЗАПУСКА/ОСТАНОВКИ ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ

(1)

Блок управления электропитанием

(5)

Центральный блок управления

(9)

VDC/ABS (Информация о
скорости автомобиля)

(2)

Реле зажигания 2 (система запуска/ос-
тановки двигателя при помощи кнопки)

(6)

TCM (информация о диапазоне
передач)

(3)

Выключатель стоп-сигналов

(7)

Соленоид блокировки переклю-
чения передач

(4)

Аккумуляторная батарея

(8)

Датчик диапазона “P”

(1)

(5)

(4)

(7)

(8)

(6)

(3)

(2)

CS-00911

(9)

CS-18

Система управления блокировкой переключений автоматической трансмиссии

СИСТЕМЫ УПРАВЛЕНИЯ

D: ПРОВЕРКА

1. РАБОТОСПОСОБНОСТЬ БЛОКИРОВКИ ПЕРЕКЛЮЧЕНИЯ

• МОДЕЛИ БЕЗ СИСТЕМЫ ЗАПУСКА/ОСТАНОВКИ ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ЛИНИИ СВЯЗИ
SUBARU SELECT MONITOR.
1) Переведите выключатель за-
жигания в положение ON.
2) Используя Subaru Select
Monitor, проверьте, осуществляет-
ся ли обмен данными со всеми сис-
темами в нормальном режиме.

Отображаются на-
именования систем?

Переходите к шагу 2.

Проведите проверку в соот-
ветствии с процедурой диа-
гностики раздела LAN. <См.
LAN(diag)-2, Базовая процеду-
ра диагностики.>

2

ПРОВЕРКА БЛОКИРОВКИ ПЕ-
РЕКЛЮЧЕНИЯ.
1) Переведите выключатель за-
жигания в положение ON.
2) Установите рычаг селектора в
диапазон “Р”.

Переводится ли ры-
чаг селектора из диа-
пазона “P” в другие
диапазоны, когда пе-
даль тормоза отпу-
щена?

Проведите проверку по пун-
кту “РЫЧАГ СЕЛЕКТОРА
НЕ БЛОКИРУЕТСЯ”. <См.
CS-22, РЫЧАГ СЕЛЕКТОРА
НЕ БЛОКИРУЕТСЯ, ПРО-
ВЕРКА, Система управле-
ния блокировкой переклю-
чения передач АТ.>

Переходите к шагу 3.

3

ПРОВЕРКА БЛОКИРОВКИ ПЕ-
РЕКЛЮЧЕНИЯ.

Переводится ли ры-
чаг селектора из диа-
пазона “P” в другие
диапазоны, когда на-
жата педаль тормо-
за?

Переходите к шагу 4.

Проведите проверку “НЕ СНИ-
МАЕТСЯ БЛОКИРОВКА РЫ-
ЧАГА СЕЛЕКТОРА” <См. CS-
26, НЕ СНИМАЕТСЯ БЛОКИ-
РОВКА РЫЧАГА СЕЛЕКТОРА,
ПРОВЕРКА, Система управле-
ния блокировкой переключе-
ния передач АТ.>

4

ПРОВЕРКА БЛОКИРОВКИ ПЕ-
РЕКЛЮЧЕНИЯ.
1) Переведите рычаг селектора в
диапазон “N”.
2) Переведите выключатель за-
жигания в положение OFF.

Переводится ли ры-
чаг селектора из диа-
пазона “N” в диапа-
зон “P”, когда нажа-
та педаль тормоза?

Переходите к шагу 5.

Проведите проверку “НЕ СНИ-
МАЕТСЯ БЛОКИРОВКА РЫ-
ЧАГА СЕЛЕКТОРА” <См. CS-
26, НЕ СНИМАЕТСЯ БЛОКИ-
РОВКА РЫЧАГА СЕЛЕКТОРА,
ПРОВЕРКА, Система управле-
ния блокировкой переключе-
ния передач АТ.>

5

ПРОВЕРКА БЛОКИРОВКИ КЛЮ-
ЧА.
1) Переведите выключатель за-
жигания в положение OFF.
2) Переведите рычаг селектора в
диапазон, отличный от “P”.

Ключ зажигания из-
влечен?

Выполните проверку “БЛО-
КИРОВКА КЛЮЧА НЕ
ВКЛЮЧАЕТСЯ ИЛИ НЕ
СНИМАЕТСЯ”. <См. CS-30,
БЛОКИРОВКА КЛЮЧА НЕ
УСТАНАВЛИВАЕТСЯ ИЛИ
НЕ СНИМАЕТСЯ, ПРОВЕР-
КА, Система управления
блокировкой переключе-
ния передач АТ.>

Переходите к шагу 6.

6

ПРОВЕРКА БЛОКИРОВКИ КЛЮ-
ЧА.
Переведите рычаг селектора в
диапазон “P”.

Ключ зажигания из-
влечен?

Система блокировки пере-
ключения АТ в норме.

Выполните проверку “БЛОКИ-
РОВКА КЛЮЧА НЕ ВКЛЮЧА-
ЕТСЯ ИЛИ НЕ СНИМАЕТСЯ”.
<См. CS-30, БЛОКИРОВКА
КЛЮЧА НЕ УСТАНАВЛИВАЕТ-
СЯ ИЛИ НЕ СНИМАЕТСЯ,
ПРОВЕРКА, Система управле-
ния блокировкой переключе-
ния передач АТ.>

CS-19

Система управления блокировкой переключений автоматической трансмиссии

СИСТЕМЫ УПРАВЛЕНИЯ

• МОДЕЛЬ С СИСТЕМОЙ ЗАПУСКА/ОСТАНОВКИ ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ЛИНИИ СВЯЗИ SUBARU
SELECT MONITOR.
1) Переведите выключатель зажигания в
положение ON.
2) Используя Subaru Select Monitor, про-
верьте, осуществляется ли обмен данными
со всеми системами в нормальном режиме.

Отображаются наименова-
ния систем?

Переходите к шагу
2.

Проведите проверку
в соответствии с про-
цедурой диагностики
раздела LAN. <См.
LAN(diag)-2, Базовая
процедура диагности-
ки.>

2

ПРОВЕРКА БЛОКИРОВКИ ПЕРЕКЛЮЧЕ-
НИЯ.
1) Переведите выключатель зажигания в
положение ON.
2) Переведите рычаг селектора в диапа-
зон “P”.

Переводится ли рычаг се-
лектора из диапазона “P” в
другие диапазоны, когда
педаль тормоза отпущена?

Проведите проверку
по пункту “РЫЧАГ
СЕЛЕКТОРА НЕ
БЛОКИРУЕТСЯ”.
<См. CS-22, РЫЧАГ
СЕЛЕКТОРА НЕ
БЛОКИРУЕТСЯ,
ПРОВЕРКА, Систе-
ма управления бло-
кировкой переклю-
чения передач АТ.>

Переходите к шагу 3.

3

ПРОВЕРКА БЛОКИРОВКИ ПЕРЕКЛЮЧЕ-
НИЯ.

Переводится ли рычаг се-
лектора из диапазона “P” в
другие диапазоны, когда
нажата педаль тормоза?

Переходите к шагу
4.

Проведите проверку
“НЕ СНИМАЕТСЯ
БЛОКИРОВКА РЫЧА-
ГА СЕЛЕКТОРА” <См.
CS-26, НЕ СНИМАЕТ-
СЯ БЛОКИРОВКА
РЫЧАГА СЕЛЕКТО-
РА, ПРОВЕРКА, Сис-
тема управления бло-
кировкой переключе-
ния передач АТ.>

4

ПРОВЕРКА БЛОКИРОВКИ ПЕРЕКЛЮЧЕ-
НИЯ.
1) Переведите рычаг селектора в диапа-
зон “N”.
2) Переведите выключатель зажигания в
положение OFF.

Переводится ли рычаг се-
лектора из диапазона “N” в
диапазон “P”, когда нажата
педаль тормоза?

Система блокиров-
ки переключения АТ
в норме.

Проведите проверку
“НЕ СНИМАЕТСЯ
БЛОКИРОВКА РЫЧА-
ГА СЕЛЕКТОРА” <См.
CS-26, НЕ СНИМАЕТ-
СЯ БЛОКИРОВКА
РЫЧАГА СЕЛЕКТО-
РА, ПРОВЕРКА, Сис-
тема управления бло-
кировкой переключе-
ния передач АТ.>
