Subaru Impreza (2008 год). Руководство - часть 322

EN(H4DOTC)(diag)-188

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

BB:КДН P0600 ПОСЛЕДОВАТЕЛЬНАЯ ЛИНИЯ СВЯЗИ

ПРИМЕЧАНИЕ:
За информацией о процедуре диагностики обратитесь к разделу LAN. <См. LAN(diag)-2, Базовая
процедура диагностики.>

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ДРУГИХ КДН НА ДИСПЛЕЕ.

Отображается ли какой-ли-
бо другой КДН?

Проверьте соответс-
твующие КДН, исполь-
зуя “Список кодов диа-
гностики неисправнос-
ти (КДН)”. <См.
EN(H4DOTC)(diag)-82,
Список кодов диагнос-
тики неисправностей
(КДН).>

Переходите к ша-
гу 2.

2

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И ВЫ-
КЛЮЧАТЕЛЕМ ЗАЖИГАНИЯ.
1) Переведите выключатель зажигания в по-
ложение OFF.
2) Отсоедините разъемы от ECM.
3) Переведите выключатель зажигания в по-
ложение ON.
4) Измерьте напряжение между ECM и мас-
сой кузова.

Разъем и клемма

(B136) № 32 (+) — Масса кузова (–):

Напряжение составляет 10 В
или более?

Устраните короткое
замыкание на цепь пи-
тания в проводке
между ECM и выклю-
чателем зажигания.

Устраните пло-
хой контакт в
разъеме ECM.

EN(H4DOTC)(diag)-189

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

BC:КДН P0604 ВНУТРЕННЯЯ ОШИБКА ОПЕРАТИВНОЙ ПАМЯТИ (ОЗУ)

БЛОКА УПРАВЛЕНИЯ

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Немедленно при распознавании неисправности.
ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
• Двигатель не запускается.
• Двигатель глохнет.

ОСТОРОЖНО:
После проведения работ или замены неисправных деталей, выполните процедуру очистки
памяти <См. EN(H4DOTC)(diag)-54, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и процедуру
проверки <См. EN(H4DOTC)(diag)-46, ПОРЯДОК РАБОТЫ, Режим проверки.>

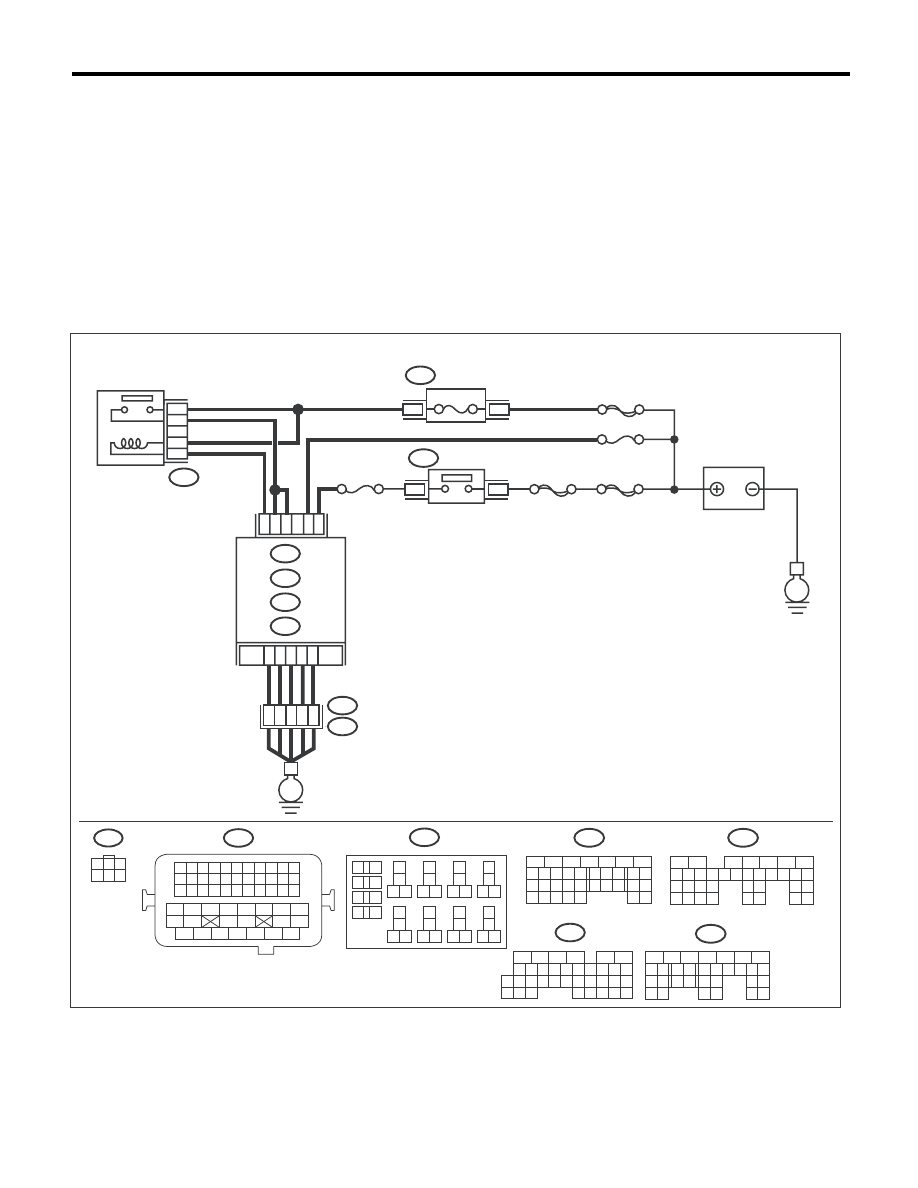

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

EN-06131

16

10 11 12 13 14 15

25

24

30

9

8

7

17 18 19 20
28

21 22 23

29

32

31

1

2

3

4

5

6

27

26

33 34 35

B136

C:

SBF-6

ГЛАВНЫЙ SBF

SBF-7

B72

A7

B2

C23

D2

A5

D3

B5

B19

No.12

E2

B21

24

23

22

21

ECM

E

E

B134

B135

A:

C: B136

D: B137

B:

35

34

40

No.13

D7

36

B134

5

6

7

8

2

1

9

4

3

10

24

22 23

25

11 12 13 14 15

26 27

28

16 17

18 19 20 21

33 34

29

32

30 31

B135

5

6

7

8

2

1

9

4

3

10

24

22 23

25

11 12 13 14 15

26 27

28

16 17 18 19

20 21

29 30 31

32 33

34 35

B137

5

6

7

8

2

1

9

4

3

10

22 23

11 12 13 14 15

24 25

26

16 17

18 19 20 21

27

28 29

30 31

B21

1 2 3 4

12 13 14 15

5 6 7 8

16 17 18 19

9 10 11

20 21 22

23 24 25 26 27 28 29 30 31 32 33

35

34

37

36

39

38

41

40

43

42

44

45

47

46

49

48

51

50

53

52

54

B72

1

3

4 5 6

2

A:

B:

D:

D1

37

3

1

15A

B220

B220

B220

3

4

13
14

15 16

17

27

24

25
26

20

21
22

23

29
30

31

28

32

35

33
34

37
38

39

36

40

8

9

10

11 12

1

2

5

3

4

7

6

19

18

ВЫКЛЮЧАТЕЛЬ
ЗАЖИГАНИЯ

ПРЕДОХРАНИТЕЛЬ
(БЛОК РЕЛЕ)

ГЛАВНОЕ РЕЛЕ

АККУМУЛЯТОР

EN(H4DOTC)(diag)-190

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

BD:КДН P0605 ВНУТРЕННЯЯ ОШИБКА ПОСТОЯННОГО

ЗАПОМИНАЮЩЕГО УСТРОЙСТВА (ПЗУ) БЛОКА УПРАВЛЕНИЯ

ПРИМЕЧАНИЕ:
За информацией о процедуре диагностики обратитесь к КДН P0607. <См. EN(H4DOTC)(diag)-191,
КДН P0607 ДИАПАЗОН/РАБОЧИЕ ХАРАКТЕРИСТИКИ ЦЕПИ СИСТЕМЫ ЭЛЕКТРОННОГО УПРАВ-
ЛЕНИЯ ДРОССЕЛЬНОЙ ЗАСЛОНКИ, Процедура диагностики с использованием кодов диагностики
неисправностей (КДН).>

Шаг

Проверка

Да

Нет

1 ПРОВЕРКА ДРУГИХ КДН НА ДИСПЛЕЕ.

Отображается ли какой-ли-
бо другой КДН?

Проверьте соответс-
твующие КДН, исполь-
зуя “Список кодов
диагностики неис-
правности (КДН)”.
<См.
EN(H4DOTC)(diag)-82,
Список кодов диа-
гностики неисправнос-
тей (КДН).>

Даже если горит
контрольная лампа
обнаружения неис-
правности, цепь в
настоящий момент
работает нормаль-
но. Повторите неис-
правность, затем
выполните диагнос-
тику еще раз.

ПРИМЕЧАНИЕ:
В этом случае при-
чиной может быть
временный плохой
контакт в разъеме.

EN(H4DOTC)(diag)-191

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

BE:КДН P0607 ДИАПАЗОН/РАБОЧИЕ ХАРАКТЕРИСТИКИ ЦЕПИ СИСТЕМЫ

ЭЛЕКТРОННОГО УПРАВЛЕНИЯ ДРОССЕЛЬНОЙ ЗАСЛОНКИ

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
В зависимости от содержания неисправности, она определяется в одном из следующих случаев.
• Немедленно при распознавании неисправности.
• Обнаруживается при возникновении неисправности в двух последовательных циклах движения.
ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
• Неверный холостой ход.
• Плохие ходовые характеристики.

ОСТОРОЖНО:
После проведения работ или замены неисправных деталей, выполните процедуру очистки
памяти <См. EN(H4DOTC)(diag)-54, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и процедуру
проверки <См. EN(H4DOTC)(diag)-46, ПОРЯДОК РАБОТЫ, Режим проверки.>

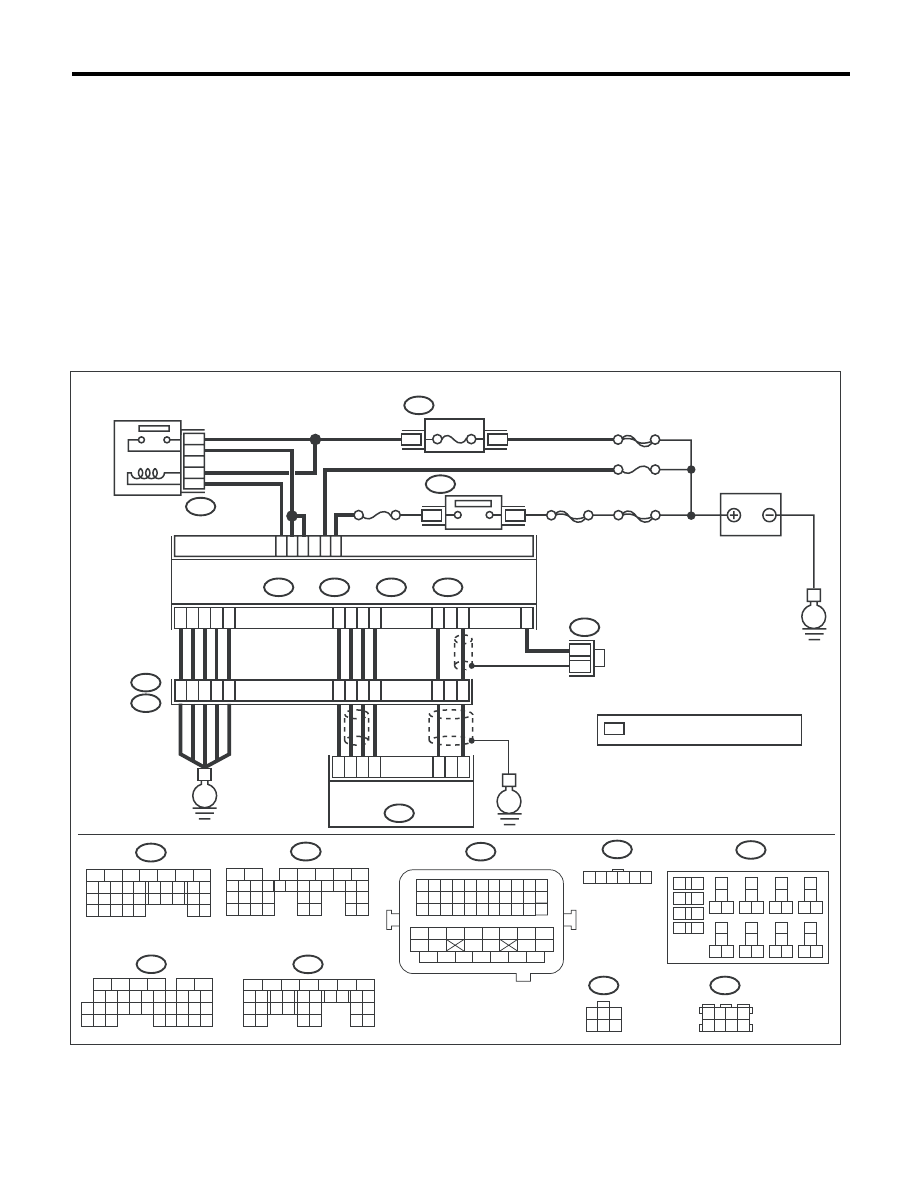

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

EN-06140

5

6

7

8

2

1

9

4

3

10

24

22 23

25

11 12 13 14 15

26 27

28

16 17

18 19 20 21

33 34

29

32

30 31

B135

B:

B134

A:

B137

B136

D:

C:

E

3

8

39

2

8

6

24

25

*
*

E2

B21

E57

4

6

1

2

3

5

D4

D5

A29

A19

D7

A5

D2

D1

D3

35

34

37

40

36

A2

8

C6

A1

8

ECM

B21

B72

E57

1 2 3 4 5 6 7 8 9 10 11

12 13 14 15 16 17 18 19 20 21 22
23 24 25

34 35 36 37 38 39 40 41

48 49 50 51 52 53 54

42 43

44 45

46 47

26 27 28 29 30 31 32 33

B122

1 2 3 4
5 6 7 8

1

2

8 9

5

6

3

4

10 11 12

19 20 21

29 30

31

13 14 15 16

17

27

28

18

22 23 24 25 26

7

32 33 34 35

B136

C:

1

2

7

8 9

5

6

3

4

10 11 12

19 20 21

29

30 31

13 14 15 16 17

27

28

18

22 23

24 25

26

B137

D:

1 2 3 4 5 6

B122

*

B134

A:

4

5

6

7

8

2

1

9

3

10 11 12 13

16 17

26 27

28

18 19

20 21 22 23

34 35

29 30 31

25

14 15
24

33

32

B135

B:

SBF-6

ГЛАВНЫЙ SBF

SBF-7

B72

A7

B2

C23

B5

B19

No.12

24

23

22

21

E

No.13

1

3

E

1

3

4 5 6

2

15A

B220

B220

B220

3

4

13
14

15 16

17

27

24

25
26

20

21
22

23

29
30

31

28

32

35

33
34

37
38

39

36

40

8

9

10

11 12

1

2

5

3

4

7

6

19

18

БЛОК ЭЛЕКТРОННОЙ

ДРОССЕЛЬНОЙ ЗАСЛОНКИ

ГЛАВНОЕ РЕЛЕ

ПРЕДОХРАНИТЕЛЬ
(БЛОК РЕЛЕ)

АККУМУЛЯТОР

ВЫКЛЮЧАТЕЛЬ
ЗАЖИГАНИЯ

: ПРОИЗВОЛЬНЫЕ НОМЕРА КЛЕММ
