Subaru Impreza (2008 год). Руководство - часть 299

EN(H4DOTC)(diag)-96

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ПИТАНИЯ ПЕРЕДНЕГО ДАТЧИКА
КИСЛОРОДА.
1) Переведите выключатель зажигания в по-
ложение OFF.
2) Отсоедините разъем от переднего датчи-
ка кислорода.
3) Переведите выключатель зажигания в по-
ложение ON.
4) Измерьте напряжение между разъемом
переднего датчика кислорода и массой двига-
теля.

Разъем и клемма

(B379) № 2 (+) — Масса двигателя (–):

Напряжение составляет 10 В
или более?

Переходите к ша-
гу 2.

Устраните неисправ-
ность в цепи питания.

ПРИМЕЧАНИЕ:
В этом случае ис-
правьте следующее:
• Разрыв цепи в про-
водке между реле
датчика кислорода и
передним датчиком
кислорода
• Плохой контакт в
разъеме реле датчи-
ка кислорода

2

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И
РАЗЪЕМОМ ПЕРЕДНЕГО ДАТЧИКА КИСЛО-
РОДА.
1) Переведите выключатель зажигания в по-
ложение OFF.
2) Отсоедините разъемы от ECM.
3) Измерьте сопротивление в проводке меж-
ду ECM и разъемом переднего датчика кисло-
рода.

Разъем и клемма

(B136) № 3 — (B379) № 1:
(B136) № 2 — (B379) № 1:

Сопротивление составляет
менее 1 Ом?

Переходите к ша-
гу 3.

Устраните разрыв це-
пи в проводке между
ECM и передним дат-
чиком кислорода.

3

ПРОВЕРКА ЦЕПИ МАССЫ ECM.
Измерьте сопротивление в проводке между
ECM и массой кузова.

Разъем и клемма

(B134) № 5 — Масса кузова:
(B137) № 1 — Масса кузова:
(B137) № 2 — Масса кузова:
(B137) № 3 — Масса кузова:
(B137) № 7 — Масса кузова:

Сопротивление составляет
менее 5 Ом?

Переходите к ша-
гу 4.

Устраните неисправ-
ность в проводке и
разъеме.

ПРИМЕЧАНИЕ:
В этом случае ис-
правьте следующее:
• Разрыв цепи в про-
водке между ECM и
массой двигателя
• Плохой контакт в
соединительном
разъеме

4

ПРОВЕРКА ПЕРЕДНЕГО ДАТЧИКА КИСЛО-
РОДА.
Измерьте сопротивление между клеммами
переднего датчика кислорода.

Клеммы

№ 2 — № 1:

Сопротивление в диапазоне
2 — 3 Ом?

Устраните пло-
хой контакт в
разъеме ECM.

Замените передний
датчик кислорода.
<См. FU(H4DOTC)-41,
Передний датчик кис-
лорода (качества топ-
ливовоздушной сме-
си).>

EN(H4DOTC)(diag)-97

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

G: КДН P0032 ВЫСОКИЙ УРОВЕНЬ СИГНАЛА В ЦЕПИ УПРАВЛЕНИЯ

НАГРЕВАТЕЛЕМ ДАТЧИКА КИСЛОРОДА (БАНК 1 ДАТЧИК 1)

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Немедленно при распознавании неисправности.

ОСТОРОЖНО:
После проведения работ или замены неисправных деталей, выполните процедуру очистки
памяти <См. EN(H4DOTC)(diag)-54, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и процедуру
проверки <См. EN(H4DOTC)(diag)-46, ПОРЯДОК РАБОТЫ, Режим проверки.>

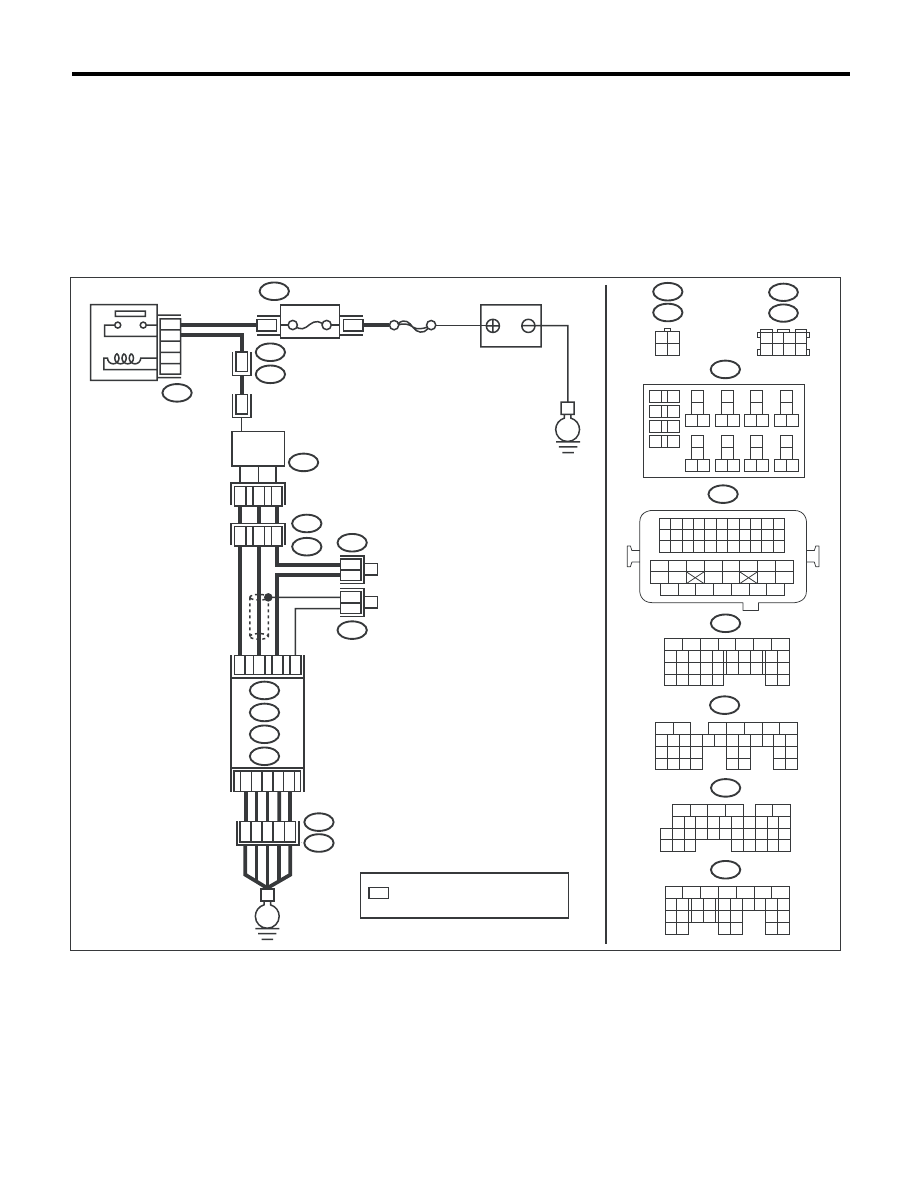

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

EN-06133

SBF-5

E

C2

C3

B

8

B9

B1

ECM

B134

2

4

1

3

B379

3 4

1 2

B21

B379

B134

5

6

7

8

2

1

9

4

3

10

24

22 23

25

11 12 13 14 15

26 27

28

16 17

18 19 20 21

33 34

29

32

30 31

A:

B135

B:

B136

C:

B137

D:

1 2 3 4

12 13 14 15

5 6 7 8

16 17 18 19

9 10 11

20 21 22

23 24 25 26 27 28 29 30 31 32 33

35

34

37

36

39

38

41

40

43

42

44

45

47

46

49

48

51

50

53

52

54

A:

D2

A5

D3

E2

B21

E

35

34

40

D7

36

D1

37

B138

*

*

*

16

10 11 12 13 14 15

25

24

30

9

8

7

17 18 19 20
28

21 22 23

29

32

31

1

2

3

4

5

6

27

26

33 34 35

B136

C:

B135

5

6

7

8

2

1

9

4

3

10

24

22 23

25

11 12 13 14 15

26 27

28

16 17 18 19

20 21

29 30 31

32 33

34 35

B137

5

6

7

8

2

1

9

4

3

10

22 23

11 12 13 14 15

24 25

26

16 17

18 19 20 21

27

28 29

30 31

B:

D:

1 2 3 4
5 6 7 8

B138

B220

12

11

10

9

15A

B220

1

2

B220

13
14

15 16

17

27

24

25
26

20

21
22

23

29
30

31

28

32

35

33
34

37
38

39

36

40

8

9

10

11 12

1

2

5

3

4

7

6

19

18

АККУМУЛЯТОР

ПРЕДОХРАНИТЕЛЬ
(БЛОК РЕЛЕ)

РЕЛЕ ДАТЧИКА КИСЛОРОДА
И КАЧЕСТВА ТОПЛИВО-
ВОЗДУШНОЙ СМЕСИ

ПЕРЕДНИЙ ДАТЧИК
КИСЛОРОДА (КАЧЕСТВА
ТОПЛИВОВОЗДУШНОЙ
СМЕСИ)

: ПРОИЗВОЛЬНЫЕ НОМЕРА
  КЛЕММ ИЗ 1, 2, 5 И 6

EN(H4DOTC)(diag)-98

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1 ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И РАЗЪ-

ЕМОМ ПЕРЕДНЕГО ДАТЧИКА КИСЛОРОДА.
1) Переведите выключатель зажигания в по-
ложение OFF.
2) Измерьте напряжение между ECM и массой
кузова.

Разъем и клемма

(B136) № 3 (+) — Масса кузова (–):
(B136) № 2 (+) — Масса кузова (–):

Напряжение составляет 10 В
или более?

Устраните замы-
кание на цепь пи-
тания в провод-
ке между ECM и
разъемом перед-
него датчика кис-
лорода.

Переходите к шагу
2.

2 ПРОВЕРКА ЦЕПИ МАССЫ ECM.

1) Отсоедините разъемы от ECM.
2) Измерьте сопротивление между ECM и мас-
сой кузова.

Разъем и клемма

(B134) № 5 — Масса кузова:
(B137) № 1 — Масса кузова:
(B137) № 2 — Масса кузова:
(B137) № 3 — Масса кузова:
(B137) № 7 — Масса кузова:

Сопротивление составляет
менее 5 Ом?

Устраните пло-
хой контакт в
разъеме ECM.

Устраните неисправ-
ность в проводке и
разъеме.

ПРИМЕЧАНИЕ:
В этом случае ис-
правьте следующее:
• Разрыв цепи в
проводке между
ECM и массой двига-
теля
• Плохой контакт в
соединительном
разъеме

EN(H4DOTC)(diag)-99

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

H: КДН P0037 НИЗКИЙ УРОВЕНЬ СИГНАЛА В ЦЕПИ УПРАВЛЕНИЯ

НАГРЕВАТЕЛЕМ ДАТЧИКА КИСЛОРОДА (БАНК 1 ДАТЧИК 2)

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Обнаруживается при возникновении неисправности в двух последовательных циклах движения.

ОСТОРОЖНО:
После проведения работ или замены неисправных деталей, выполните процедуру очистки
памяти <См. EN(H4DOTC)(diag)-54, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и процедуру
проверки <См. EN(H4DOTC)(diag)-46, ПОРЯДОК РАБОТЫ, Режим проверки.>

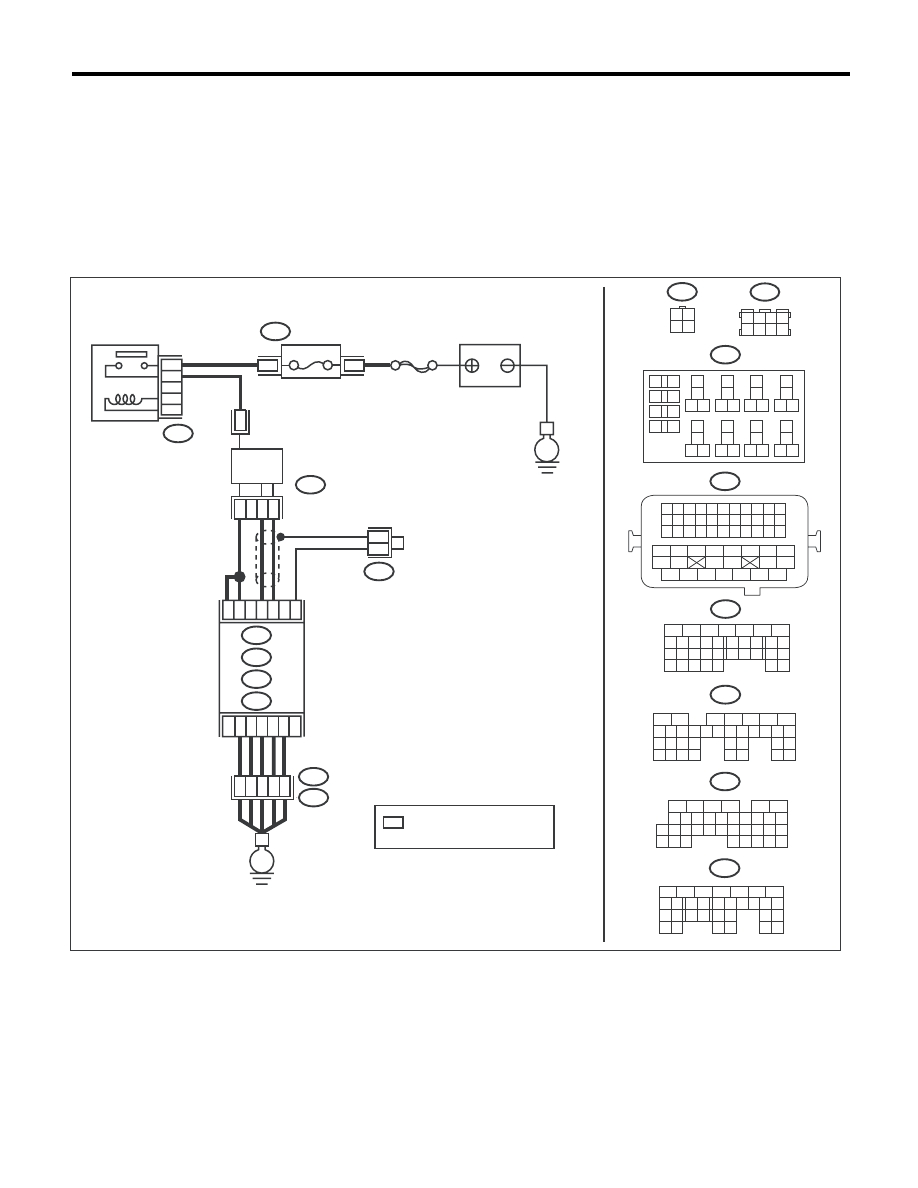

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

EN-06375

1 2 3 4
5 6 7 8

B138

B83

E

B138

B83

T6

B19

B137

D:

B136

C:

5

6

7 8

2

1

9

4

3

10

24

22 23

25

11 12 13 14 15

26 27

28

16

17 18 19 20 21

33 34

29

32

30

31

35

B135

B:

5

6

7

8

2

1

9

4

3

10

24

22 23

25

11 12 13 14 15

26 27

28

16 17 18 19

20 21

29 30 31

32 33

34 35

5

6

7

8

2

1

9

4

3

10

22 23

11 12 13 14 15

24 25

26

16 17

18 19 20 21

27

28 29

30 31

B19

T5

2

2

T5

B19

3

1

4

3

1

4

B21

1 2 3 4

12 13 14 15

5 6 7 8

16 17 18 19

9 10 11

20 21 22

23 24 25 26 27 28 29 30 31 32 33

35

34

37

36

39

38

41

40

43

42

44

45

47

46

49

48

51

50

53

52

54

SBF-5

:

*

*

*

C4

B4

B30

B1

B134

T6

A:

B135

B:

B136

C:

B137

D:

B134

5

6

7

8

2

1

9

4

3

10

24

22 23

25

11 12 13 14 15

26 27

28

16 17

18 19 20 21

33 34

29

32

30 31

A:

B220

13
14

15 16

17

27

24

25
26

20

21
22

23

29
30

31

28

32

35

33
34

37
38

39

36

40

8

9

10

11 12

1

2

5

3

4

7

6

19

18

D2

A5

D3

E2

B21

E

35

34

40

D7

36

D1

37

1 2
3 4

*

*

B220

12

11

10

9

РЕЛЕ ДАТЧИКА КИСЛОРОДА
И КАЧЕСТВА ТОПЛИВОВОЗДУШНОЙ СМЕСИ

15A

B220

1

ПРЕДОХРАНИТЕЛЬ
(БЛОК РЕЛЕ)

2

ЗАДНИЙ ДАТЧИК
КИСЛОРОДА

АККУМУЛЯТОР

ECM

ПРОИЗВОЛЬНЫЕ НОМЕРА КЛЕММ
ИЗ 1, 2, 5 И 6
