Subaru Impreza (2008 год). Руководство - часть 282

EN(H4DOTC)(diag)-28

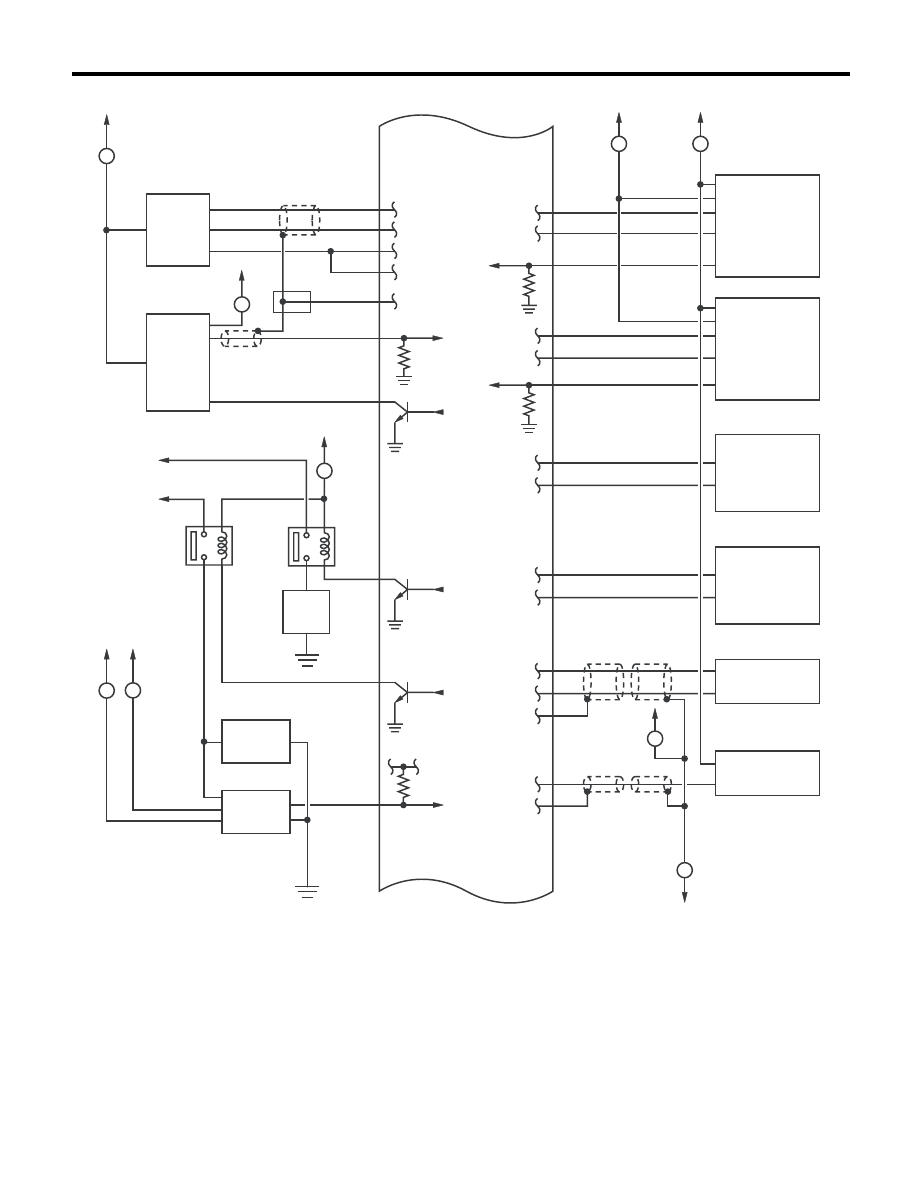

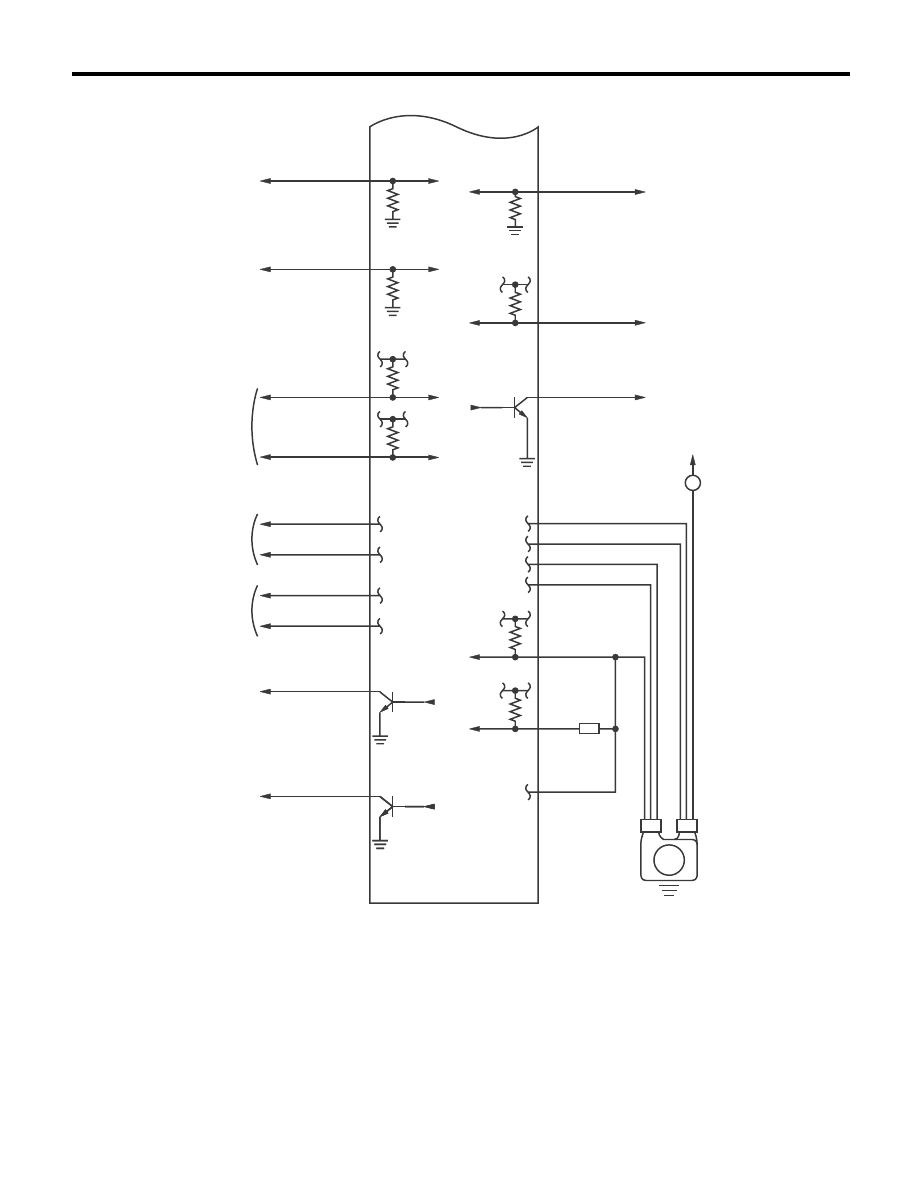

Входные/выходные сигналы блока управления двигателем (ECM)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

2

C8

C3

B15

B1

C2

B8

B9

C4

B4

A27

9

8

6

ПРЕДОХРАНИТЕЛЬ 60А

ДЕРЖАТЕЛЯ РЕЛЕ

ПРЕДОХРАНИТЕЛЬ 10А

ДЕРЖАТЕЛЯ РЕЛЕ

A13

A14

A25

A24

D17

D16

D15

D14

ЛЕВЫЙ

ЭЛЕКТРОМАГНИТНЫЙ

КЛАПАН

УПРАВЛЕНИЯ ПОТОКОМ

МАСЛА ВПУСКНОГО

РАСПРЕДЕЛИТЕЛЬНОГО

ВАЛА

D22

D23

A26

D12

D13

A16

УЗЕЛ ЛЕВОГО

КЛАПАНА

ВОЗДУШНОГО

ПОТОКА

ПРАВЫЙ

ЭЛЕКТРОМАГНИТНЫЙ

 КЛАПАН

УПРАВЛЕНИЯ ПОТОКОМ

МАСЛА ВПУСКНОГО

РАСПРЕДЕЛИТЕЛЬНОГО

ВАЛА

A15

ПРАВЫЙ КЛАПАН

ПОДАЧИ

ВТОРИЧНОГО

ВОЗДУХА

7

8

9

10

УЗЕЛ ПРАВОГО

КЛАПАНА

ВОЗДУШНОГО

ПОТОКА

EN-06368

10

ПЕРЕДНИЙ

ДАТЧИК

КИСЛОРОДА

(КАЧЕСТВА

ТОПЛИВО-

ВОЗДУШНОЙ

СМЕСИ)

ЗАДНИЙ
ДАТЧИК

КИСЛОРОДА

ДАТЧИК УГЛА

ПОВОРОТА

КОЛЕНЧАТОГО ВАЛА

ДАТЧИК ДЕТОНАЦИИ

ЛЕВЫЙ КЛАПАН

ПОДАЧИ

ВТОРИЧНОГО

ВОЗДУХА

НА

СОС

ВТ

ОРИЧНОГ

О

ВОЗДУХА

РЕЛЕ НА

СОС

А

ВТ

ОРИЧНОГ

О

ВОЗДУХА

РЕЛЕ КЛАПАНА

ПОДАЧИ ВТОРИЧНОГО

ВОЗДУХА

EN(H4DOTC)(diag)-29

Входные/выходные сигналы блока управления двигателем (ECM)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

C24

C33

C9

D7

D3

D1

D2

C14

A5

C15

C26

B28

B12

B24

C35

C18

C29

C27

C34

B20

ЦЕНТРАЛЬНЫЙ

БЛОК

УПРАВЛЕНИЯ

(ИММОБИЛАЙЗЕР)

10

RHD

EN-06369

ВЫКЛЮЧАТЕЛЬ СТОП-СИГНАЛОВ

ДАТЧИК НАЖАТИЯ ПЕДАЛИ ТОРМОЗА

ПЕРЕКЛЮЧАТЕЛЬ

СИСТЕМЫ

КРУИЗ-КОНТРОЛЯ

ЦЕНТРАЛЬНЫЙ

БЛОК УПРАВЛЕНИЯ

(ЛИНИЯ СВЯЗИ CAN)

РЕЛЕ ВСПОМОГАТЕЛЬНОГО

ВЕНТИЛЯТОРА

РЕЛЕ ОСНОВНОГО ВЕНТИЛЯТОРА

МАССА ДВИГАТЕЛЯ

РЕЛЕ КОНДИЦИОНЕРА

ДАТЧИК ДАВЛЕНИЯ КОНДИЦИОНЕРА

БЛОК УПРАВЛЕНИЯ КОНДИЦИОНЕРА

EN(H4DOTC)(diag)-30

Данные о состоянии двигателя

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

6. Данные о состоянии двигателя

A: ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Условия измерения:
• После прогрева двигателя.
• Установите рычаг селектора в положение “P” или “N”, или рычаг переключения передач в ней-
тральное положение.
• Выключите кондиционер.
• Выключите все дополнительное оборудование.

Содержание

Технические характеристики

Нагрузка двигателя

17,6 — 35,64 (%): на холостом ходу

13,2 — 26,73 (%): при 2500 об/мин

EN(H4DOTC)(diag)-31

Разъем передачи данных

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

7. Разъем передачи данных

A: ПРИМЕЧАНИЕ

Данный разъем используется для подключе-
ния Subaru Select Monitor.

ОСТОРОЖНО:
Не подключайте никакого сканирующего
оборудования, кроме Subaru Select Monitor
или универсального сканера, поскольку
это может привести к повреждению цепей
Subaru Select Monitor.

1

2

3

4

5

7

6

8

9 10 11 12 13

15

14

16

EN-04893

Клемма №

Комментарии

Клемма №

Комментарии

1

Не используется

9

Не используется

2

Не используется

10

Не используется

3

Не используется

11

Не используется

4

Масса

12

Не используется

5

Масса

13

Не используется

6

Линия связи CAN (+)

14

Линия связи CAN (–)

7

Сигнал Subaru Select Monitor

15

Не используется

8

Не используется

16

Питание
