CO(H4DOTC)-22

Радиатор

СИСТЕМА ОХЛАЖДЕНИЯ

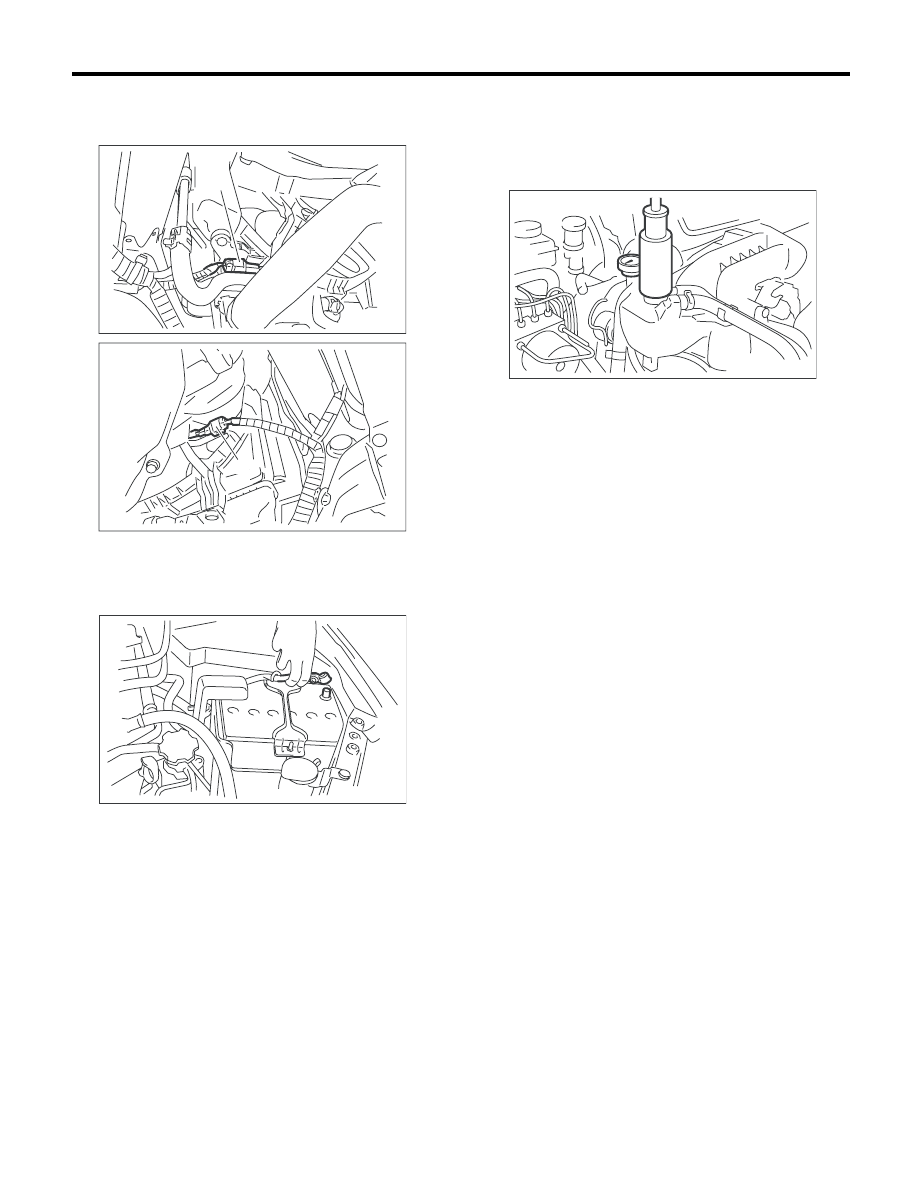

11) Присоедините разъемы электродвигателя
основного вентилятора радиатора (A) и элект-
родвигателя вспомогательного вентилятора (B).

12) Установите нижний кожух.
13) Опустите автомобиль.
14) Присоедините провод массы к аккумулято-
ру.

15) Залейте охлаждающую жидкость двигателя.
<См. CO(H4DOTC)-14, ЗАЛИВКА ОХЛАЖДАЮ-
ЩЕЙ ЖИДКОСТИ ДВИГАТЕЛЯ, ЗАМЕНА, Ох-
лаждающая жидкость двигателя.>

C: ПРОВЕРКА

1) Снимите крышку заправочного бачка, за-
полните радиатор охлаждающей жидкостью
двигателя, затем установите тестер на место
установки крышки.

2) Подайте на радиатор давление 122 кПа
(1,2 кгс/см

2

, 18 фунтов/кв. дюйм) и проверьте

следующие позиции.
• Утечка из радиатора или из его окружения
• Утечка из шланга или соединений

ОСТОРОЖНО:
• Проверка должна производиться со сто-
роны заправочного бачка охлаждающей
жидкости, а не со стороны радиатора.
• Двигатель должен быть выключен.
• Заранее вытрите охлаждающую жидкость
в местах проверки.
• Будьте осторожны, чтобы снимая тестер
не пролить охлаждающую жидкость.
• Будьте осторожны, чтобы при установке
и снятии тестера не деформировать залив-
ную горловину заправочного бачка.

(A)

CO-02366

(B)

CO-02367

IN-00203

CO-02244

CO(H4DOTC)-23

Крышка радиатора

СИСТЕМА ОХЛАЖДЕНИЯ

7. Крышка радиатора

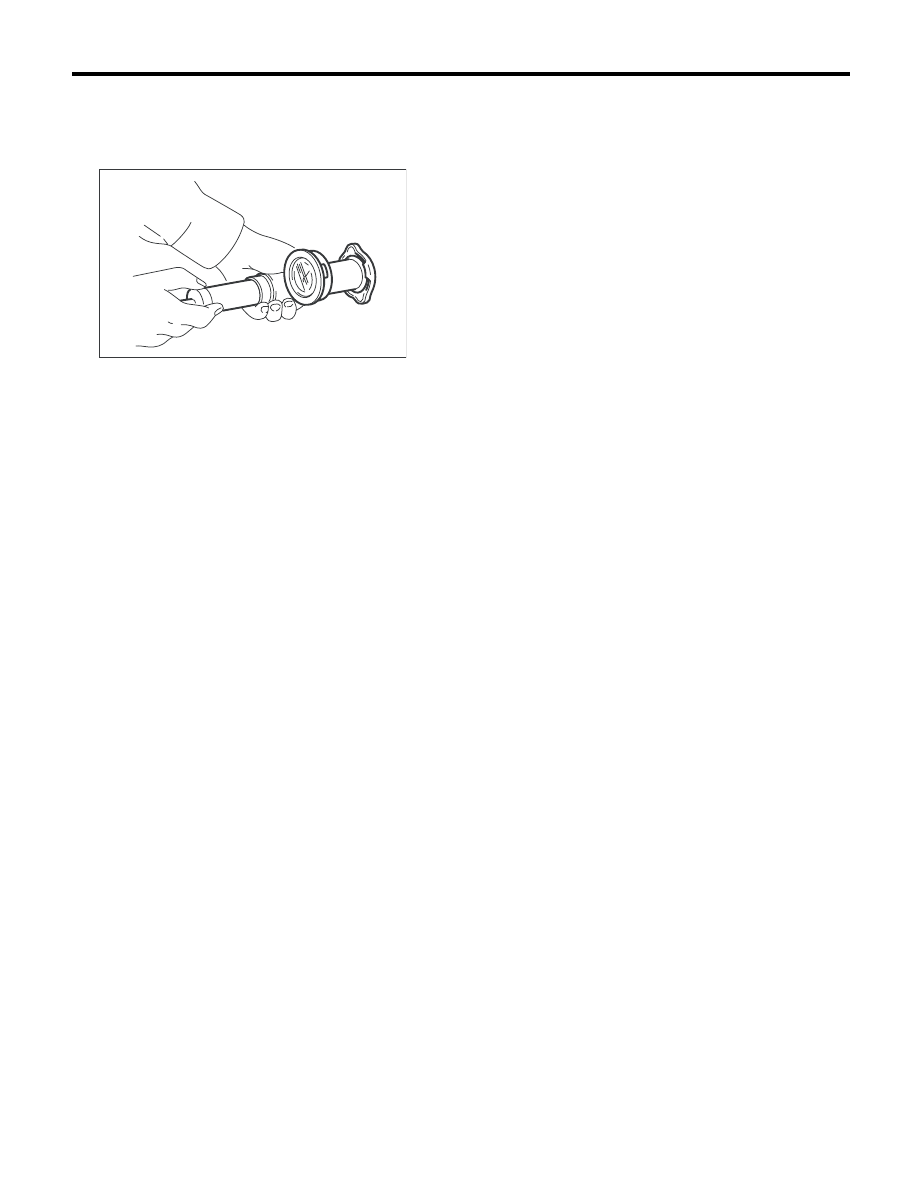

A: ПРОВЕРКА

1) Присоедините крышку радиатора к тестеру.

2) Увеличивайте давление до остановки стрел-
ки измерителя тестера. Крышка радиатора ра-
ботает нормального, если она удерживает дав-
ление на уровне нормативного предела в тече-
ние 5 — 6 секунд. Замените крышку радиатора,
если давление ее открытия ниже нормативно-
го предела.

Со стороны заправочного бачка

Номинальное значение:

93 — 123 кПа (0,95 — 1,25 кгс/см

2

,

14 — 18 фунтов/кв. дюйм)

Нормативный предел:

83 кПа (0,85 кгс/см

2

, 12 фунтов/кв. дюйм)

Со стороны радиатора

Номинальное значение:

122 — 152 кПа (1,24 — 1,55 кгс/м

2

,

18 — 22 фунтов/кв. дюйм)

Нормативный предел:

112 кПа (1,14 кгс/см

2

, 16 фунтов/кв. дюйм)

ОСТОРОЖНО:
• Перед измерением тщательно удалите пос-
торонние материалы и ржавчину с крышки.
В противном случае, результаты проверки
будут неверными.
• Не перепутайте крышку заправочного бач-
ка охлаждающей жидкости и крышку ради-
атора.

CO-00044

CO(H4DOTC)-24

Основной вентилятор радиатора и электродвигатель вентилятора

СИСТЕМА ОХЛАЖДЕНИЯ

8. Основной вентилятор

радиатора
и электродвигатель
вентилятора

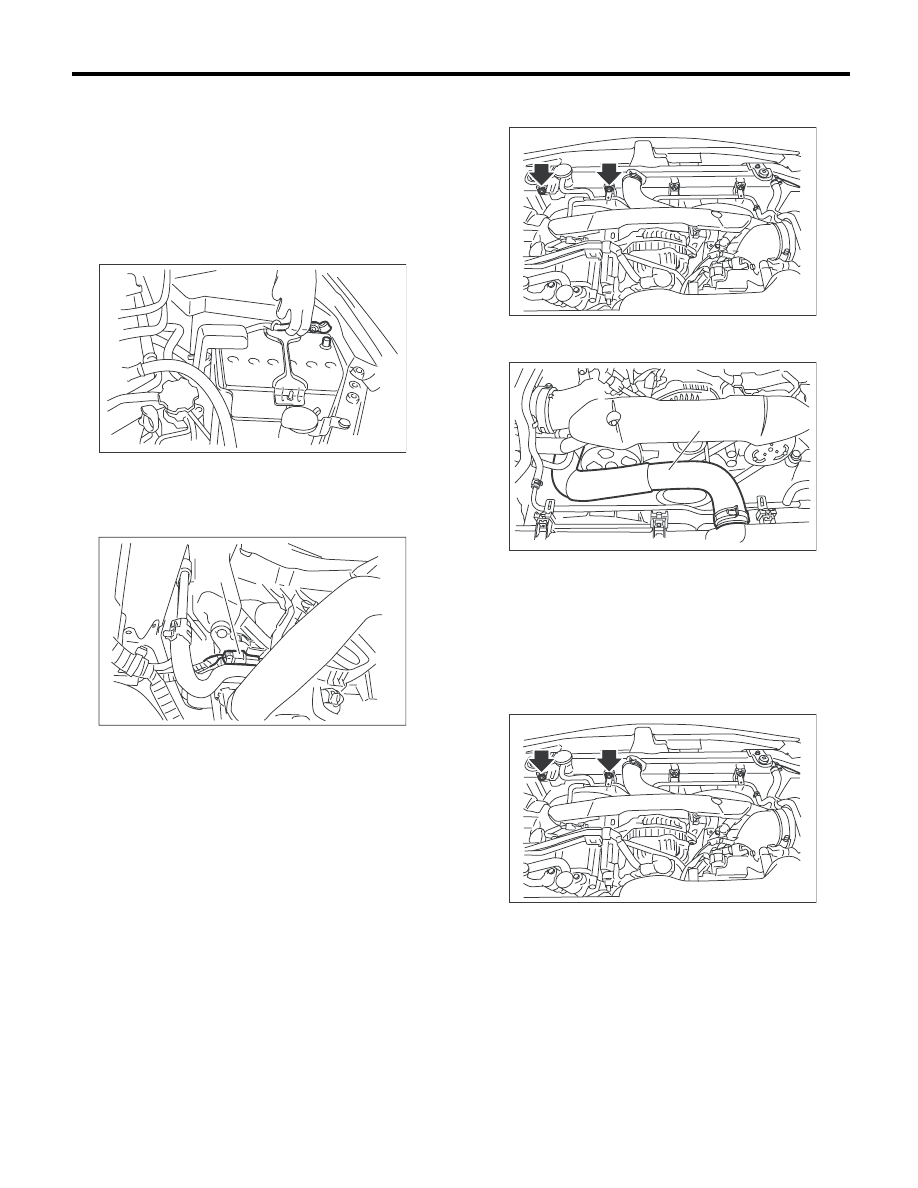

A: СНЯТИЕ

1) Установите автомобиль на подъемник.
2) Отсоедините провод массы от аккумулятора.

3) Поднимите автомобиль на подъемнике.
4) Снимите нижний кожух.
5) Отсоедините разъем (А) электродвигателя
основного вентилятора радиатора.

6) Слейте примерно 1 л (1,06 кварт США,
0,88 британских кварт) охлаждающей жидкос-
ти. <См. CO(H4DOTC)-14, СЛИВ ОХЛАЖДАЮ-
ЩЕЙ ЖИДКОСТИ ДВИГАТЕЛЯ, ЗАМЕНА, Ох-
лаждающая жидкость двигателя.>
7) Опустите автомобиль.
8) Снимите воздухозаборный короб.
9) Отсоедините переливной шланг.
10) Отсоедините переливную трубку.
11) Снимите расширительный бачок.
<См. CO(H4DOTC)-28, СНЯТИЕ, Расширитель-
ный бачок.>

12) Отверните крепежные болты от узла элект-
родвигателя основного вентилятора радиатора.

13) Отсоедините от радиатора впускной шланг
радиатора (А).

14) Снимите узел электродвигателя основного
вентилятора радиатора с автомобиля.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

Момент затяжки:

7,5 Нм (0,8 кгс-м, 5,5 фунт-сила-фут)

IN-00203

(A)

CO-02366

CO-02371

CO-02368

(A)

CO-02371

CO(H4DOTC)-25

Основной вентилятор радиатора и электродвигатель вентилятора

СИСТЕМА ОХЛАЖДЕНИЯ

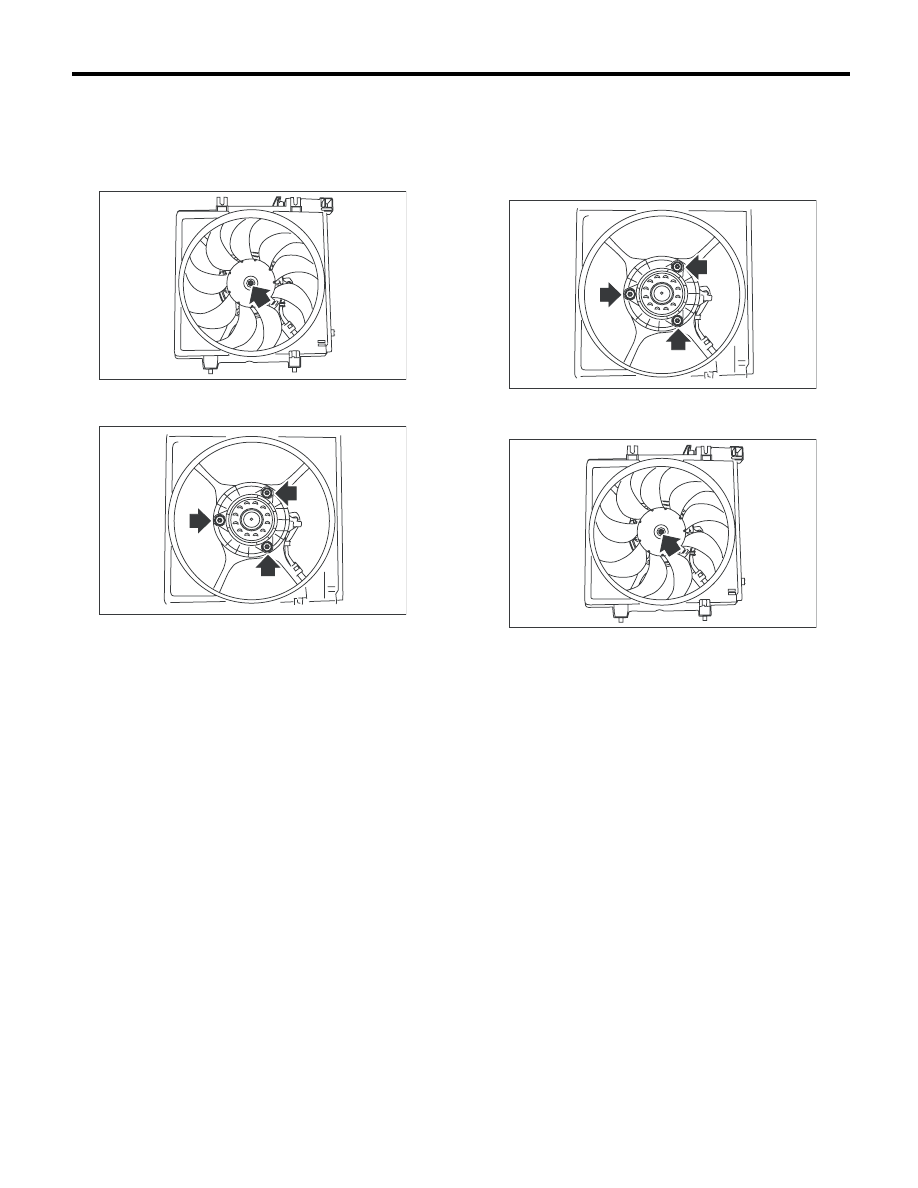

C: РАЗБОРКА

1) Снимите зажим, который крепит разъем
электродвигателя вентилятора к кожуху.
2) Отверните гайку, которая крепит вентиля-
тор к электродвигателю вентилятора.

3) Отверните болты, которые крепят электро-
двигатель вентилятора к кожуху.

D: СБОРКА

Сборка производится в порядке, обратном по-
рядку разборки.

Момент затяжки:

4,41 Нм (0,45 кгс-м, 3,25 фунт-сила-фут)

Момент затяжки:

3,4 Нм (0,3 кгс-м, 2,5 фунт-сила-фут)

CO-02372

CO-02373

CO-02373

CO-02372
