CO(H4DOTC)-6

Общие сведения

СИСТЕМА ОХЛАЖДЕНИЯ

C: ОСТОРОЖНО

• При выполнении любых работ надевайте со-
ответствующую рабочую одежду, включая го-
ловной убор, защитные очки и защитную обувь.
• Перед снятием, установкой или разборкой
удаляйте загрязнения, в том числе грязь и про-
дукты коррозии.
• Содержите в порядке разобранные детали и
защищайте их от пыли и грязи.
• Обязательно устанавливайте причины отка-
за перед снятием, установкой или разборкой.
Избегайте снятия, установки, разборки или за-
мены деталей без необходимости.
• После движения детали автомобиля имеют
очень высокую температуру. Остерегайтесь
ожогов от нагретых деталей
• Обязательно затягивайте крепеж, включая
болты и гайки, на указанный момент затяжки.
• Размещайте домкраты или жесткие козлы в
специально предназначенных местах.
• Обязательно отсоединяйте провод массы от
аккумулятора перед отсоединением электри-
ческих разъемов датчиков или блоков.

(1) Нижняя подушка радиатора

(12) Кожух основного вентилятора

радиатора

(22) Нижний кронштейн радиатора

(2) Радиатор

(13) Узел вспомогательного вентиля-

тора радиатора

(23) Переливной шланг В

(3) Верхняя подушка радиатора

(14) Узел основного вентилятора ра-

диатора

(24) Электродвигатель основного

вентилятора

(4) Верхний кронштейн радиатора

(15) Шланг радиатора В

(25) Электродвигатель вспомога-

тельного вентилятора

(5) Хомут

(16) Сливная пробка радиатора

(6) Шланг радиатора А

(17) Уплотнительное кольцо

Момент затяжки:
Нм (кгс-м, фунт-сила-фут)

(7) Крышка расширительного бачка ох-

лаждающей жидкости двигателя

(18) Заправочный бачок охлаждаю-

щей жидкости двигателя

T1: 3,4 (0,3, 2,5)

(8) Переливной шланг А

(19) Крышка радиатора

(Крышка заправочного бачка ох-
лаждающей жидкости)

T2: 4,41 (0,45, 3,25)

(9) Расширительный бачок охлаждаю-

щей жидкости двигателя

T3: 7,5 (0,8, 5,5)

(10) Переливная трубка

(20) Шланг заправочного бачка ох-

лаждающей жидкости А

T4: 12 (1,2, 8,9)

(11) Кожух вспомогательного вентилято-

ра радиатора

(21) Шланг заправочного бачка ох-

лаждающей жидкости В

CO(H4DOTC)-7

Общие сведения

СИСТЕМА ОХЛАЖДЕНИЯ

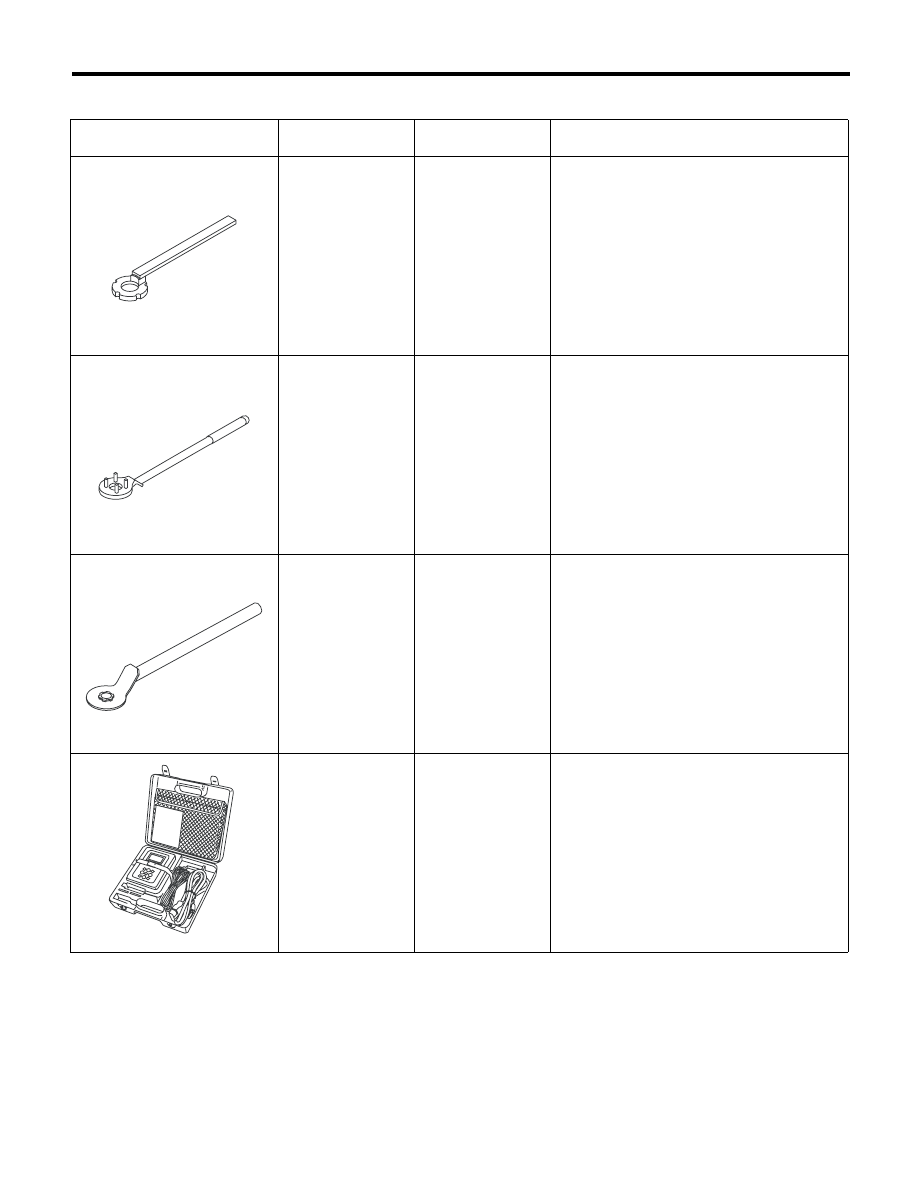

D: ПОДГОТОВКА ИНСТРУМЕНТА

ВНЕШНИЙ ВИД

НОМЕР

ИНСТРУМЕНТА

НАИМЕНОВАНИЕ

КОММЕНТАРИИ

499207400

КЛЮЧ ЗВЕЗДОЧ-
КИ РАСПРЕДЕЛИ-
ТЕЛЬНОГО ВАЛА

Используется для снятия и установки звез-
дочки выпускного распределительного вала.

499977100

КЛЮЧ ШКИВА КО-
ЛЕНЧАТОГО ВАЛА

Используется для остановки вращения шки-
ва коленчатого вала при отворачивании или
затяжке болта шкива коленчатого вала.

499977500

КЛЮЧ ЗВЕЗДОЧ-
КИ РАСПРЕДЕЛИ-
ТЕЛЬНОГО ВАЛА

Используется для снятия и установки звез-
дочки впускного распределительного вала.

1B022XG0

КОМПЛЕКТ
SUBARU SELECT
MONITOR III

Используется для поиска и устранения неис-
правностей в электрических системах.

ST-499207400

ST-499977100

ST-499977500

ST1B022XG0

CO(H4DOTC)-8

Система вентилятора радиатора

СИСТЕМА ОХЛАЖДЕНИЯ

2. Система вентилятора радиатора

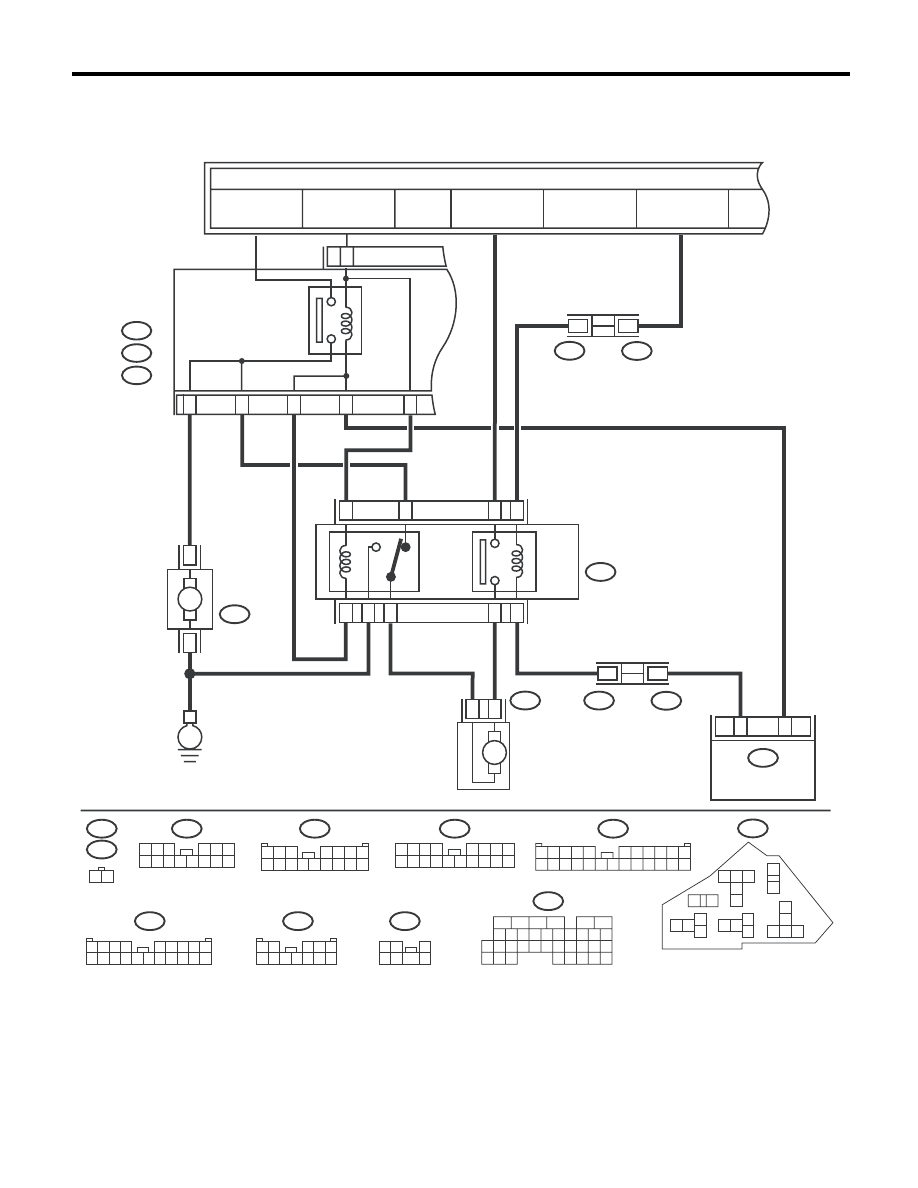

A: ЭЛЕКТРИЧЕСКАЯ СХЕМА

B136

F108

F16

B361

F17

F16

1 2

1
7

B360

1 2 3

4 5 6 7

8 9 10 11 12 13 14 15 16

F108

2 3

1
9

11 12 13 14 15 16

5 6 7

17 18

F27

B136

F36

F35

B143

F17

B361

1
7

2 3

4 5 6

8 9 10 11 12 13 14

F109

3 4

1 2

8 9 10 11

12 13 14 15 16 17 18 19 20 21 22 23 24

6 7

F27

1 2 3 4

5 6 7 8 9

10 11 12 13 14 15 16 17 18 19 20

1 2

3 4 5

6 7 8 9 10 11 12

1 2

4 5

F109

B360

B143

F35

F36

20 21 22

3 4 5

10 11

12
13

16
17

7 8

22 23

11 12 13 14 15

26 27

17 18 19 20 21

33 34

CO-02396

ПРЕДОХРАНИТЕЛЬ

F/B № 26

(IG)

ПРЕДОХРАНИТЕЛЬ

M/B № 2

(B)

MB-4

ПРЕДОХРАНИТЕЛЬ

M/B № 3

(B)

FB-46

ПРЕДОХРАНИТЕЛЬ

M/B № 22

(IG)

ГЛАВНЫЙ БЛОК

ПРЕДОХРАНИТЕЛЕЙ (M/B)

К ЦЕПИ ЭЛЕКТРОПИТАНИЯ

РЕЛЕ ОСНОВНОГ

ВЕНТИЛЯТ

ОР

А 1

ПРОХОДНОЙ
СОЕДИНИТЕЛЬНЫЙ
РАЗЪЕМ

ЭЛЕКТРО-
ДВИГАТЕЛЬ
ОСНОВНОГО
ВЕНТИЛЯТОРА

РЕЛЕ

ОСНОВНОГ

ВЕНТИЛЯТ

ОР

А 2

РЕЛЕ ВСПОМО-

ГА

ТЕЛЬНОГ

ВЕНТИЛЯТ

ОР

ДЕРЖАТЕЛЬ РЕЛЕ

ПРОХОДНОЙ

СОЕДИНИТЕЛЬНЫЙ РАЗЪЕМ

ЭЛЕКТРОДВИГАТЕЛЬ ВСПОМОГАТЕЛЬНОГО ВЕНТИЛЯТОРА

ECM

CO(H4DOTC)-9

Система вентилятора радиатора

СИСТЕМА ОХЛАЖДЕНИЯ

B: ПРОВЕРКА

УСЛОВИЯ ОБНАРУЖЕНИЯ:
• Температура охлаждающей жидкости двигателя составляет 96°C (205°F) или выше.
• Скорость автомобиля составляет 19 км/ч (12 миль/ч) или менее.
ПРОЯВЛЕНИЯ НЕИСПРАВНОСТИ:
Основной и вспомогательный вентиляторы радиатора не вращаются при указанных выше условиях.

Шаг

Проверка

Да

Нет

ПРОВЕРКА РАБОТЫ ВЕНТИЛЯТОРА РАДИАТОРА.
1) Соедините разъем тестового режима.
2) Переведите выключатель зажигания в положение
ON.
3) При помощи Subaru Select Monitor, принудительно
проверьте работоспособность реле вентилятора ра-
диатора.

ПРИМЕЧАНИЕ:
• При выполнении принудительной проверки рабо-
тоспособности реле вентилятора радиатора при по-
мощи Subaru Select Monitor, основной и вспомогатель-
ный вентиляторы радиатора будут повторять следу-
ющую последовательность: вращение на низкой
скорости

→ вращение на высокой скорости → выклю-

ченное состояние.
• Subaru Select Monitor
За подробной информацией о выполнении процедур
обратитесь к разделу “Режим принудительной про-
верки работы клапанов”. <См. EN(H4DOTC)(diag)-55,
Режим принудительной проверки работы клапанов.>

Основной и вспомога-
тельный вентиляторы
радиатора вращаются
на низкой скорости?

Переходите к ша-
гу 2.

Переходите к шагу
3.

→ вращение на высокой скорости → выклю-

Основной и вспомога-
тельный вентиляторы
радиатора вращаются
на высокой скорости?

Система основно-
го вентилятора ра-
диатора в норме.

Переходите к шагу
27.

ПРОВЕРКА ПИТАНИЯ РЕЛЕ ВСПОМОГАТЕЛЬНО-
ГО ВЕНТИЛЯТОРА.
1) Переведите выключатель зажигания в положение
OFF.
2) Снимите реле вспомогательного вентилятора с
держателя реле.
3) Измерьте напряжение между разъемом реле
вспомогательного вентилятора и массой кузова.

Разъем и клемма

(F27) № 10 (+) — Масса кузова (–):

Напряжение составля-
ет 10 В или более?

Переходите к ша-
гу 4.

Переходите к шагу
5.
