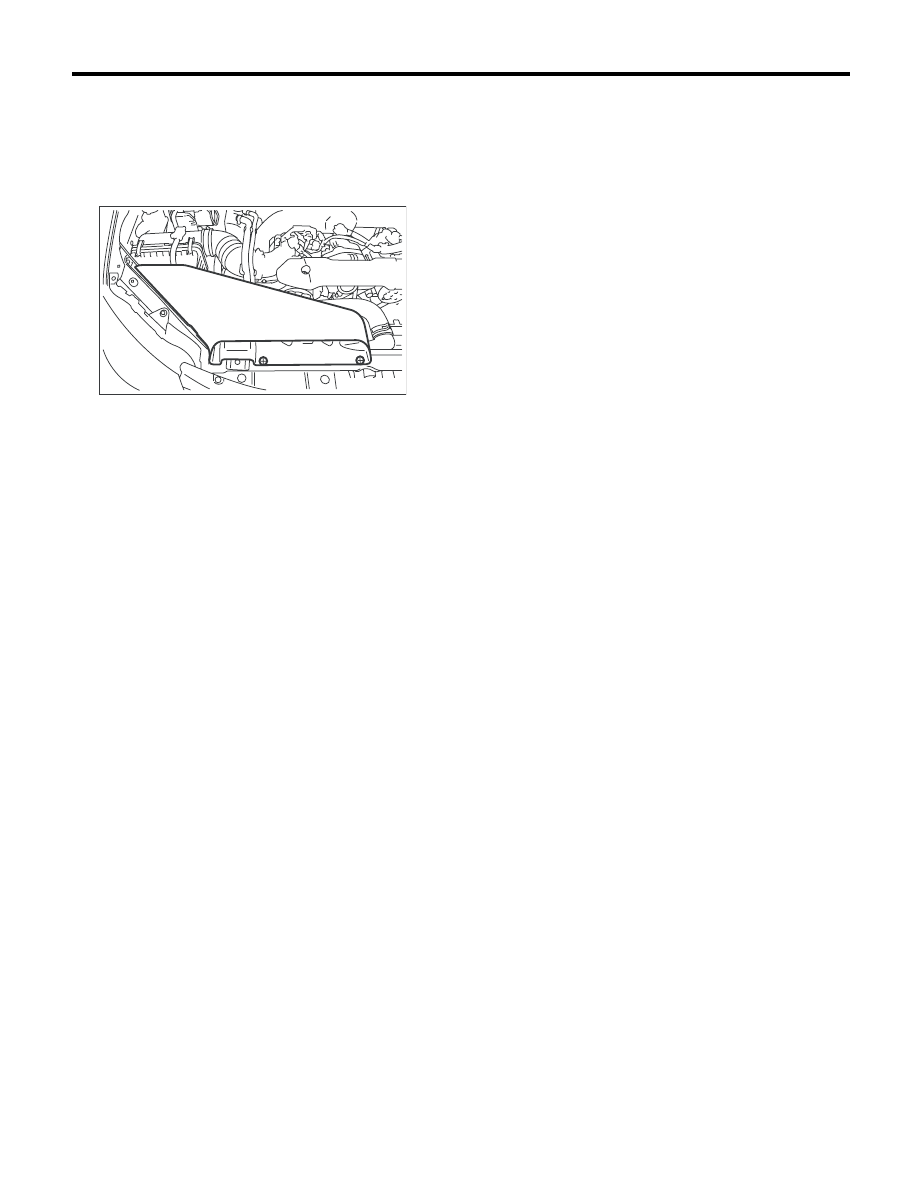

IN(H4DOTC)-10

Воздухозаборный короб

ВПУСКНАЯ СИСТЕМА (ЗАБОР ВОЗДУХА)

4. Воздухозаборный короб

A: СНЯТИЕ

1) Снимите фиксаторы, которые крепят возду-
хозаборный короб на передней части кузова.
2) Снимите воздухозаборный короб.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

C: ПРОВЕРКА

1) Проверьте на предмет наличия трещин и ос-
лабленных соединений.
2) Проверьте воздухозаборный короб на пред-
мет наличия посторонних предметов.

IN-02274

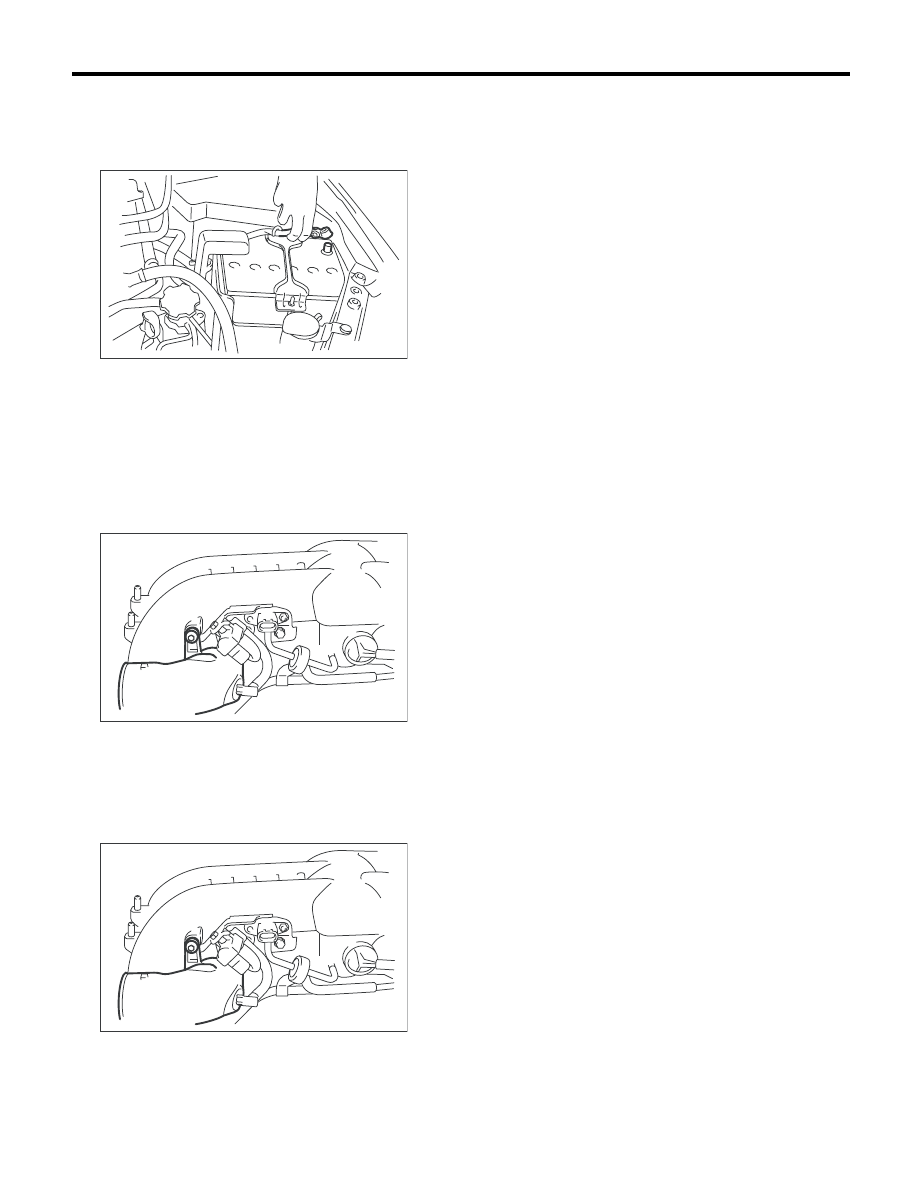

IN(H4DOTC)-11

Впускной патрубок

ВПУСКНАЯ СИСТЕМА (ЗАБОР ВОЗДУХА)

5. Впускной патрубок

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.

2) Снимите впускной коллектор.
<См. FU(H4DOTC)-14, СНЯТИЕ, Впускной коллек-
тор.>
3) Снимите датчик, жгуты проводки двигателя и
топливную трубку, закрепленные на впускном
коллекторе. <См. FU(H4DOTC)-20, РАЗБОРКА,
Впускной коллектор.>
4) Снимите впускной патрубок с впускного кол-
лектора.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

Момент затяжки:

17 Нм (1,7 кгс-м, 12,5 фунт-сила-фут)

IN-00203

IN-02222

IN-02222

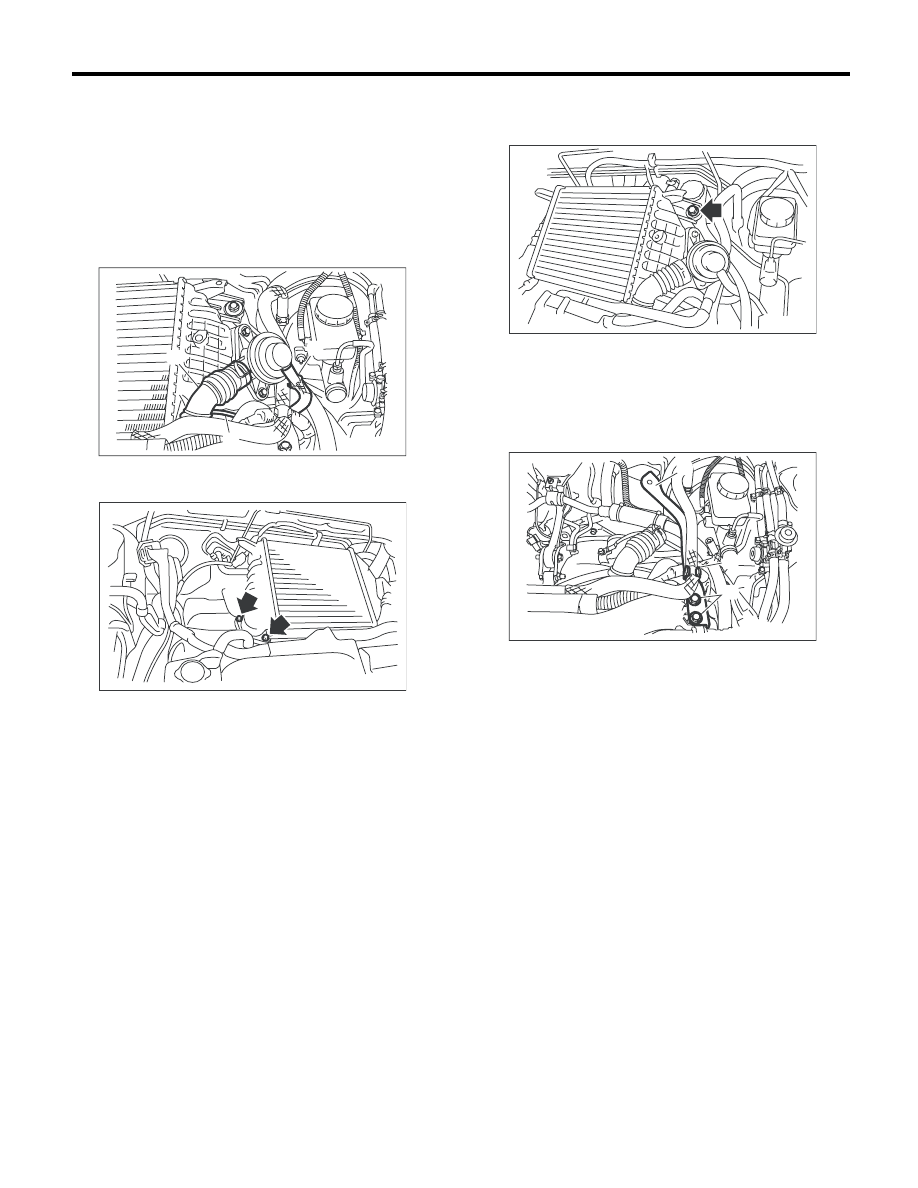

IN(H4DOTC)-12

Промежуточный охладитель

ВПУСКНАЯ СИСТЕМА (ЗАБОР ВОЗДУХА)

6. Промежуточный

охладитель

A: СНЯТИЕ

1) Отсоедините от воздушного перепускного
клапана обводную воздушную трубку (A) и ва-
куумный шланг (B).
2) Ослабьте хомут и снимите с промежуточного
охладителя впускной патрубок (C).

3) Отверните болты, крепящие промежуточ-
ный охладитель к турбонагнетателю.

4) Отверните болты, крепящие промежуточ-
ный охладитель к опоре промежуточного охла-
дителя и снимите промежуточный охладитель.

5) Снимите вакуумный шланг усилителя тор-
мозной системы с фиксатора вакуумного шлан-
га усилителя тормозной системы (A) (модель с
левосторонним управлением) и отверните бол-
ты (B). Затем снимите опору промежуточного
охладителя (C).

(A)

(B)

(C)

IN-02322

IN-02238

IN-02077

(A)

(C)

(B)

IN-02323

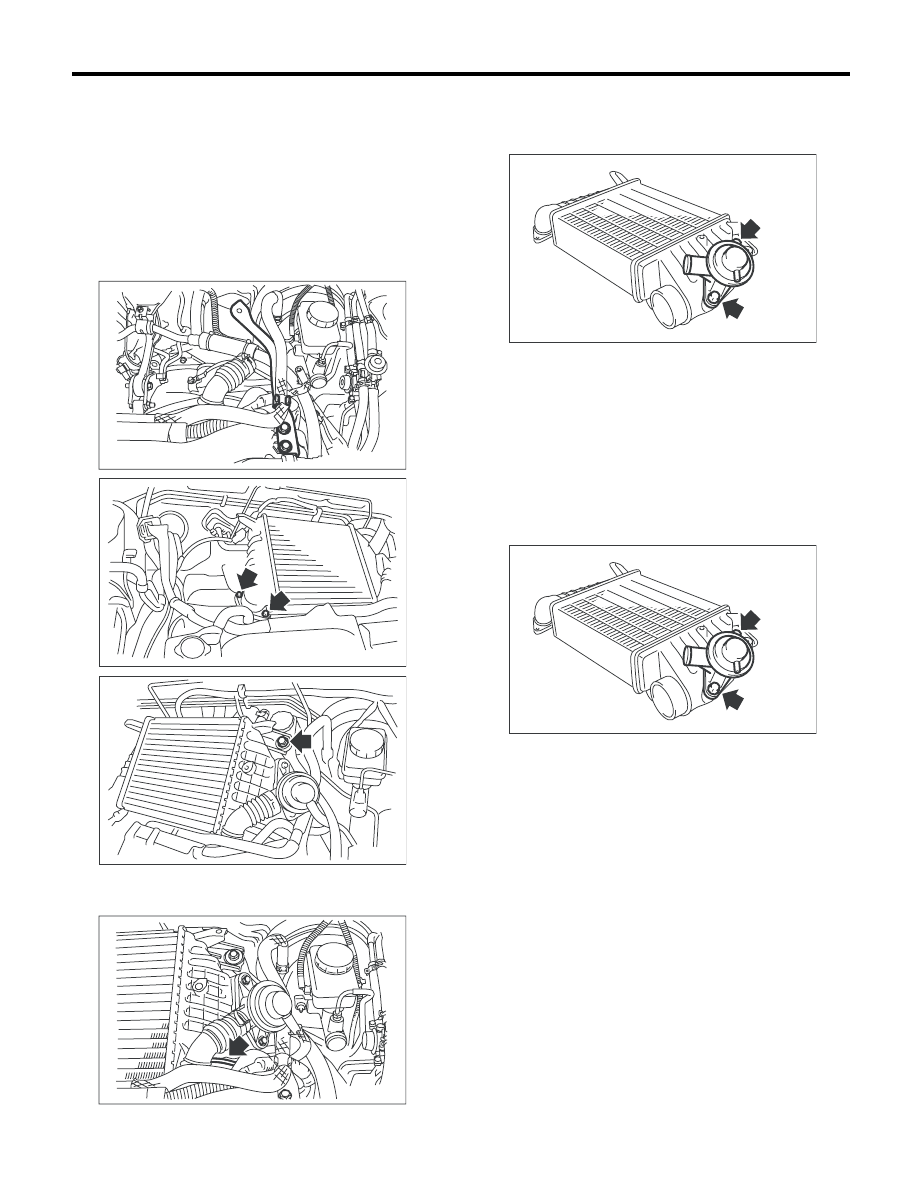

IN(H4DOTC)-13

Промежуточный охладитель

ВПУСКНАЯ СИСТЕМА (ЗАБОР ВОЗДУХА)

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

ПРИМЕЧАНИЕ:
• Используйте новые уплотнительные кольца.
• Будьте осторожный, чтобы не пережать уп-
лотнительное кольцо.

Момент затяжки:

16 Нм (1,6 кгс-м, 11,8 фунт-сила-фут)

Момент затяжки:

3 Нм (0,3 кгс-м, 2,2 фунт-сила-фут)

C: РАЗБОРКА

1) Снимите с промежуточного охладителя воз-
душный перепускной клапан.

D: СБОРКА

Сборка производится в порядке, обратном по-
рядку разборки.

ПРИМЕЧАНИЕ:
• Используйте новые уплотнительные кольца.
• Будьте осторожный, чтобы не пережать уп-
лотнительное кольцо.

Момент затяжки:

6,5 Нм (0,7 кгс-м, 4,8 фунт-сила-фут)

E: ПРОВЕРКА

Проверьте на предмет наличия трещин и ос-
лабленных соединений.

IN-02324

IN-02238

IN-02077

IN-02325

IN-02094

IN-02094
