EC(H4DOTC)-10

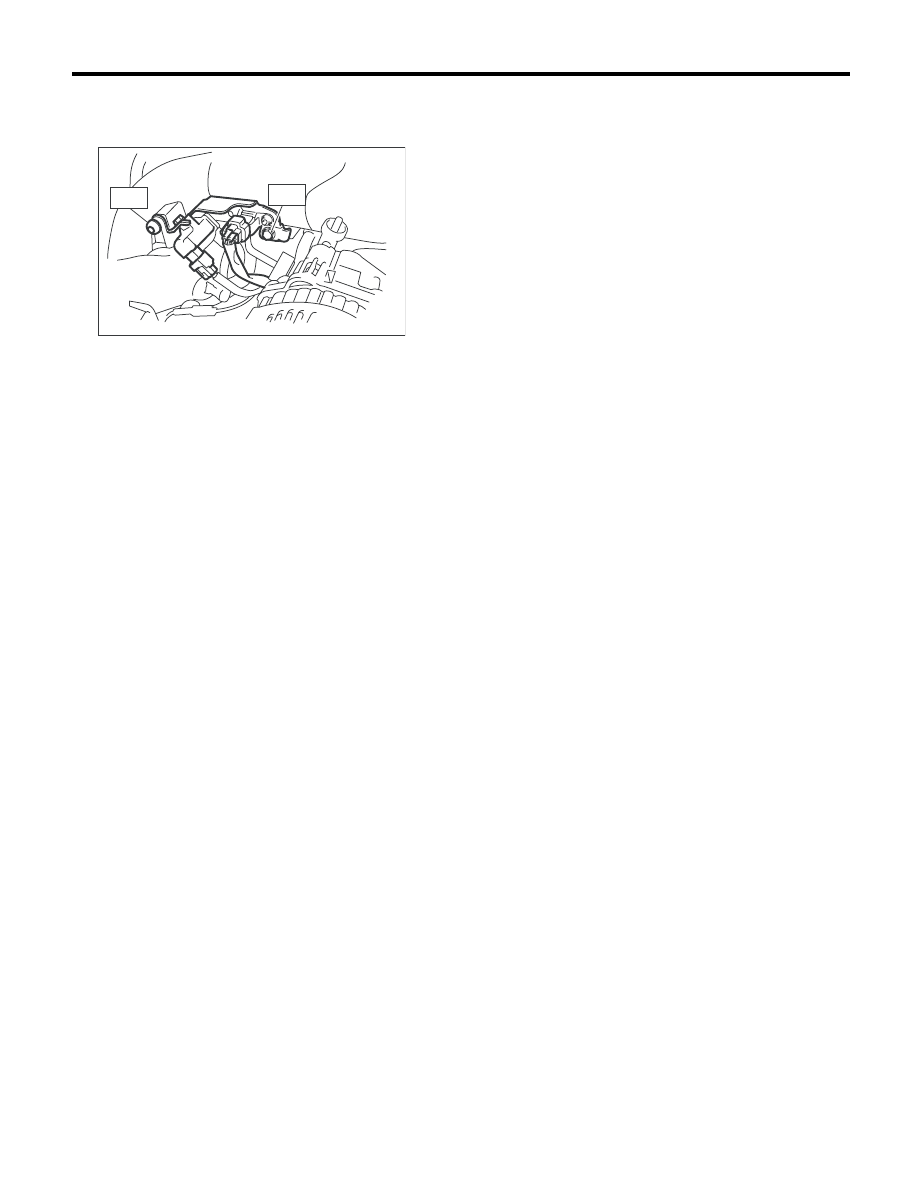

Электромагнитный клапан управления продувкой адсорбера

СНИЖЕНИЕ ТОКСИЧНОСТИ ВЫХЛОПА (ДОП. УСТРОЙСТВА СНИЖЕНИЯ ТОКСИЧНОСТИ ВЫХЛОПА)

Момент затяжки:

T1: 17 Нм (1,7 кгс-м, 12,5 фунт-сила-фут)
T2: 19 Нм (1,9 кгс-м, 14,0 фунт-сила-фут)

C: ПРОВЕРКА

Убедитесь в отсутствии трещин или ослабле-
ния шлангов.

EC-02252

T2

T1

EC(H4DOTC)-11

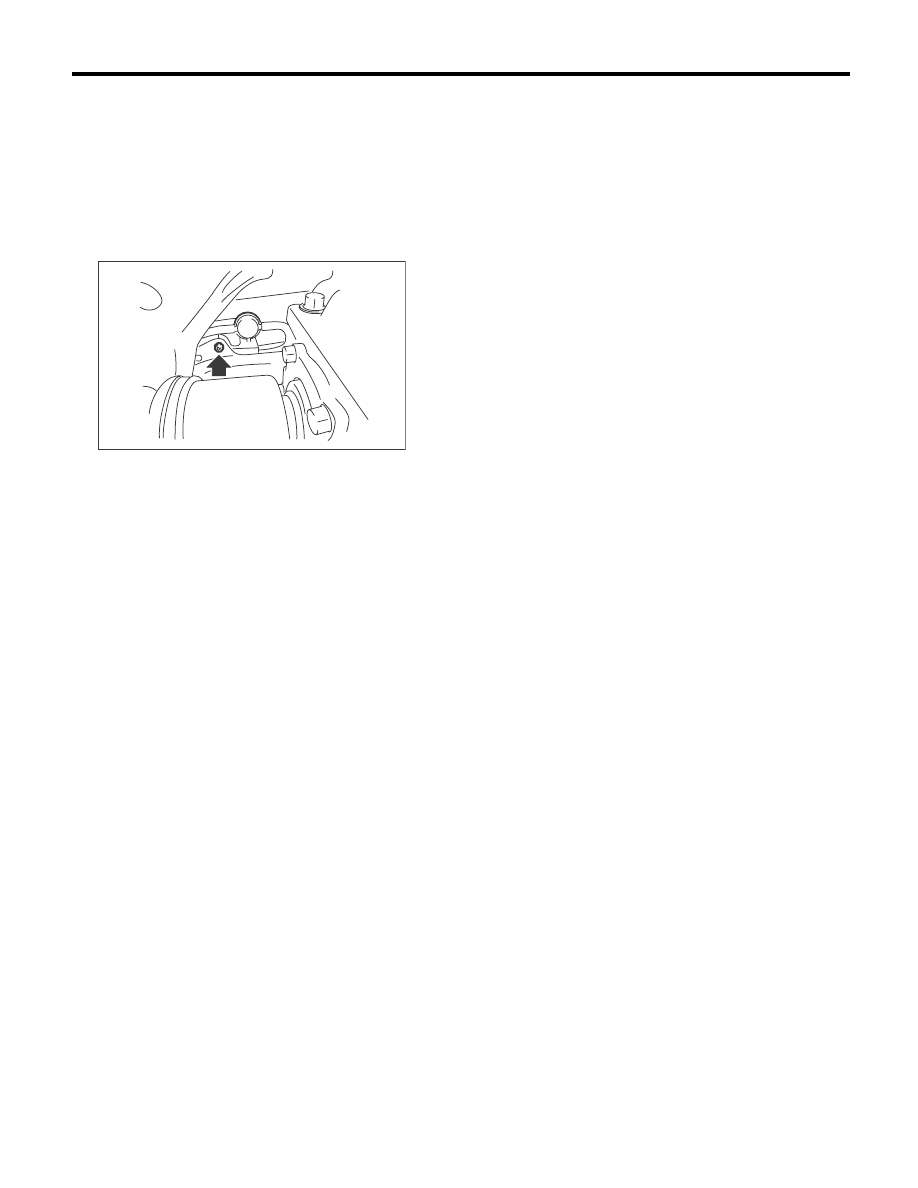

Двухходовой клапан

СНИЖЕНИЕ ТОКСИЧНОСТИ ВЫХЛОПА (ДОП. УСТРОЙСТВА СНИЖЕНИЯ ТОКСИЧНОСТИ ВЫХЛОПА)

6. Двухходовой клапан

A: СНЯТИЕ

1) Установите автомобиль на подъемник.
2) Поднимите автомобиль на подъемнике.
3) Отсоедините шланг отвода паров топлива от
двухходового клапана.
4) Снимите двухходовой клапан с кузова вмес-
те с кронштейном.

5) Снимите двухходовой клапан с кронштейна.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

Момент затяжки:

7,5 Нм (0,8 кгс-м, 5,5 фунт-сила-фут)

C: ПРОВЕРКА

Убедитесь в отсутствии трещин или ослабле-
ния шлангов.

EC-02250

EC(H4DOTC)-12

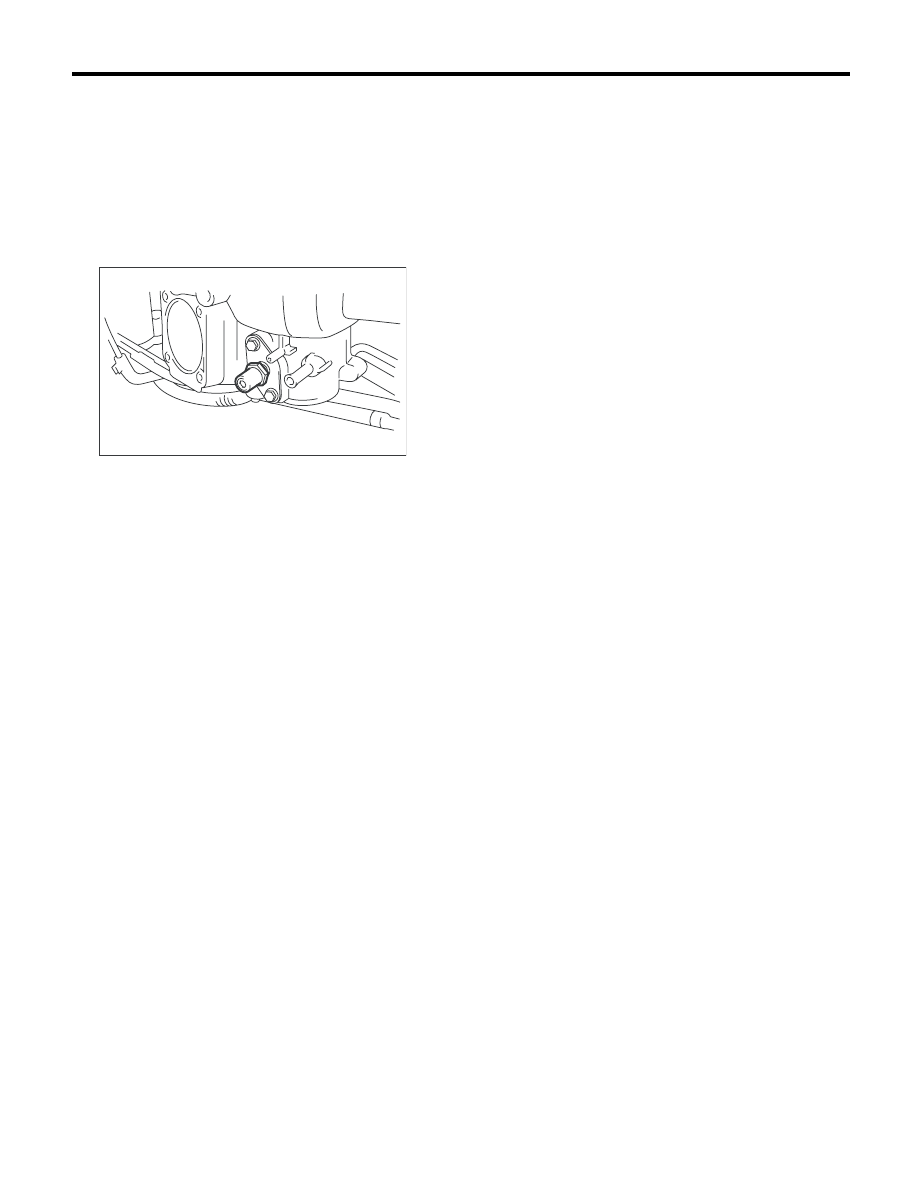

Клапан системы вентиляции картера

СНИЖЕНИЕ ТОКСИЧНОСТИ ВЫХЛОПА (ДОП. УСТРОЙСТВА СНИЖЕНИЯ ТОКСИЧНОСТИ ВЫХЛОПА)

7. Клапан системы

вентиляции картера

A: СНЯТИЕ

1) Снимите впускной коллектор.
<См. FU(H4DOTC)-14, СНЯТИЕ, Впускной коллек-
тор.>
2) Снимите клапан вентиляции картера с впус-
кного коллектора.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

ПРИМЕЧАНИЕ:
Нанесите на резьбу болта клапана системы
вентиляции картера прокладочный герметик.

Прокладочный герметик:

THREE BOND 1105 (Деталь № 004403010)
или эквивалентный

Момент затяжки:

23 Нм (2,3 кгс-м, 17,0 фунт-сила-фут)

EC-00222

EC(H4DOTC)-13

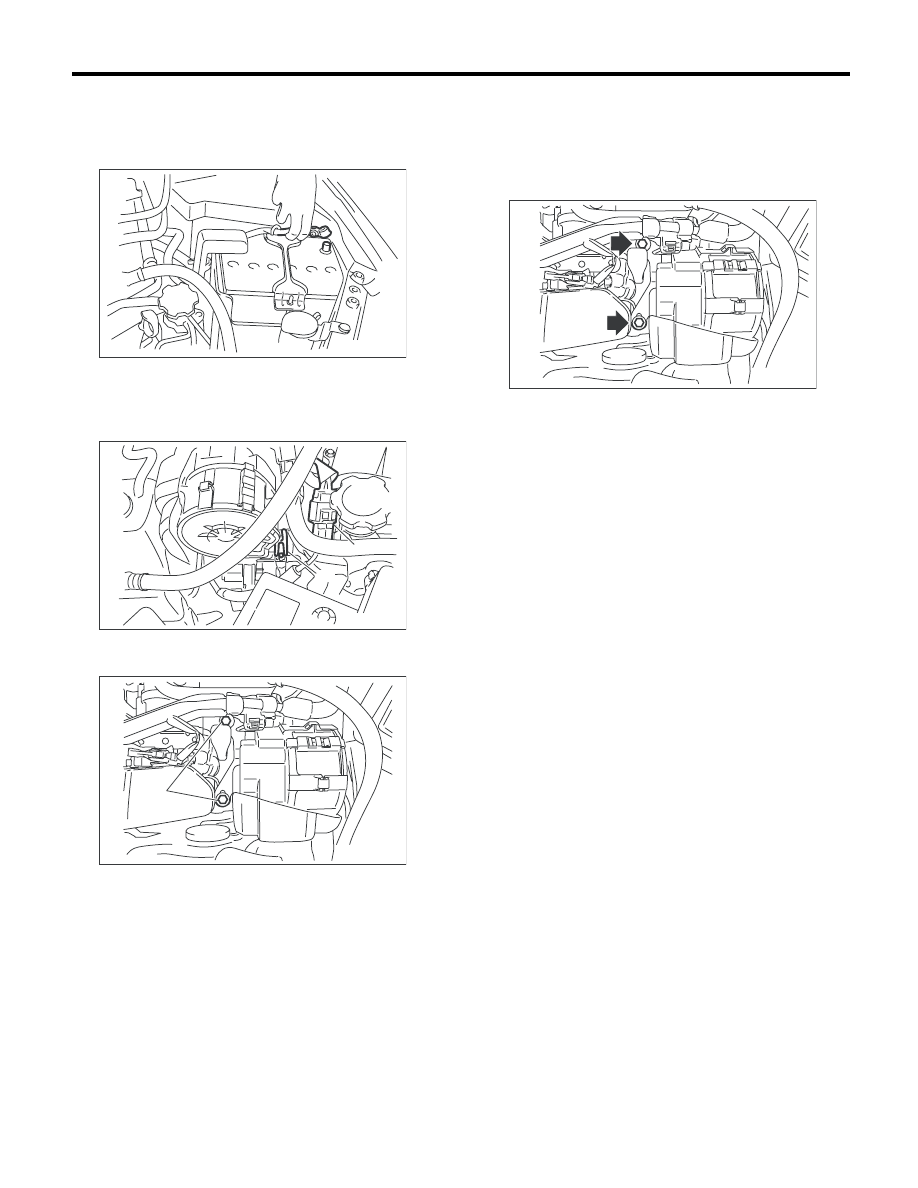

Насос вторичного воздуха

СНИЖЕНИЕ ТОКСИЧНОСТИ ВЫХЛОПА (ДОП. УСТРОЙСТВА СНИЖЕНИЯ ТОКСИЧНОСТИ ВЫХЛОПА)

8. Насос вторичного воздуха

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.

2) Отсоедините разъем (A) от насоса вторично-
го воздуха и снимите жгут проводки.
3) Отсоедините шланг (B) от насоса вторичного
воздуха.

4) Отверните болт (C), который крепит насос
вторичного воздуха к кузову.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

Момент затяжки:

19 Нм (1,9 кгс-м, 14,0 фунт-сила-фут)

C: ПРОВЕРКА

Убедитесь в отсутствии трещин или ослабле-
ния шлангов.

IN-00203

EC-02193

(A)

(B)

EC-02302

(C)

EC-02268
