FU(H4DOTC)-70
Магистрали подачи, возврата и отвода паров топлива
ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

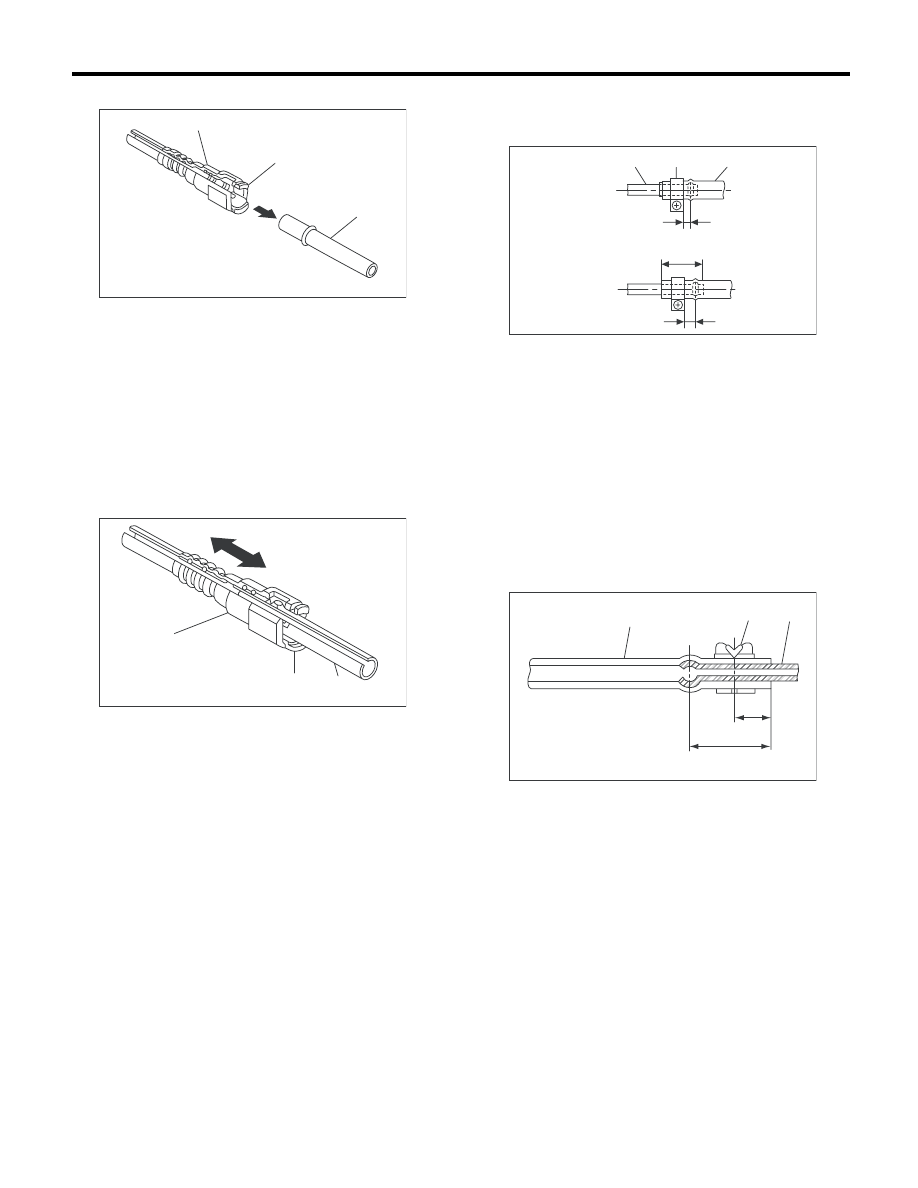

2) Полностью вставьте трубку в соединитель.
ОСТОРОЖНО:
• Потяните соединитель, чтобы убедиться
в надежном соединении.
• Убедитесь, что обе защелки фиксатора
встали на свое место в соединителе.
• Внимательно проверьте шланги и их со-
единения на предмет утечек топлива.
2. ПОДСОЕДИНЕНИЕ ШЛАНГА ПОДАЧИ
ТОПЛИВА И ШЛАНГА ОТВОДА ПАРОВ
ТОПЛИВА
Присоедините шланг подачи топлива и шланг
возврата топлива к трубке с перекрытием в
20 — 25 мм (0,79 — 0,98 дюйма).
Тип А: Когда длина вставки указана.
Тип В: Когда длина вставки не указана.
L1: 2,5
±
1,5 мм (0,098
±
0,059 дюйма)
L2: 22,5
±
2,5 мм (0,886
±
0,098 дюйма)
ОСТОРОЖНО:
Внимательно проверьте шланги и их соеди-
нения на предмет утечек топлива.
3. ПОДСОЕДИНЕНИЕ ШЛАНГА ОТВОДА
ПАРОВ ТОПЛИВА
Подсоедините шланг отвода паров топлива к
трубке с перекрытием в 15 — 20 мм (0,59 —
0,79 дюйма).
L = 17,5
±
2,5 мм (0,689
±
0,098 дюйма)
C: ПРОВЕРКА
1) Убедитесь в отсутствии трещин на топлив-
ных трубках и шлангах.
2) Убедитесь, что соединения топливных тру-
бок и топливных шлангов надежно затянуты.
(A) Соединитель
(B) Фиксатор
(C) Трубка
(A) Соединитель
(B) Фиксатор
(C) Трубка
FU-00126
( A )
( B )
( C )
FU-00127
( A )
( B )
( C )
(1) Тип А
(2) Тип В
(3) Трубка
(4) Хомут
(5) Шланг
(1) Шланг
(2) Зажим
(3) Трубка
FU-03390
(3)
(4)
(5)
L2
(1)
(2)
L1
L1
FU-00129
(1)
(2)
L/2
L
(3)
