FU(H4DOTC)-26

Впускной коллектор

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

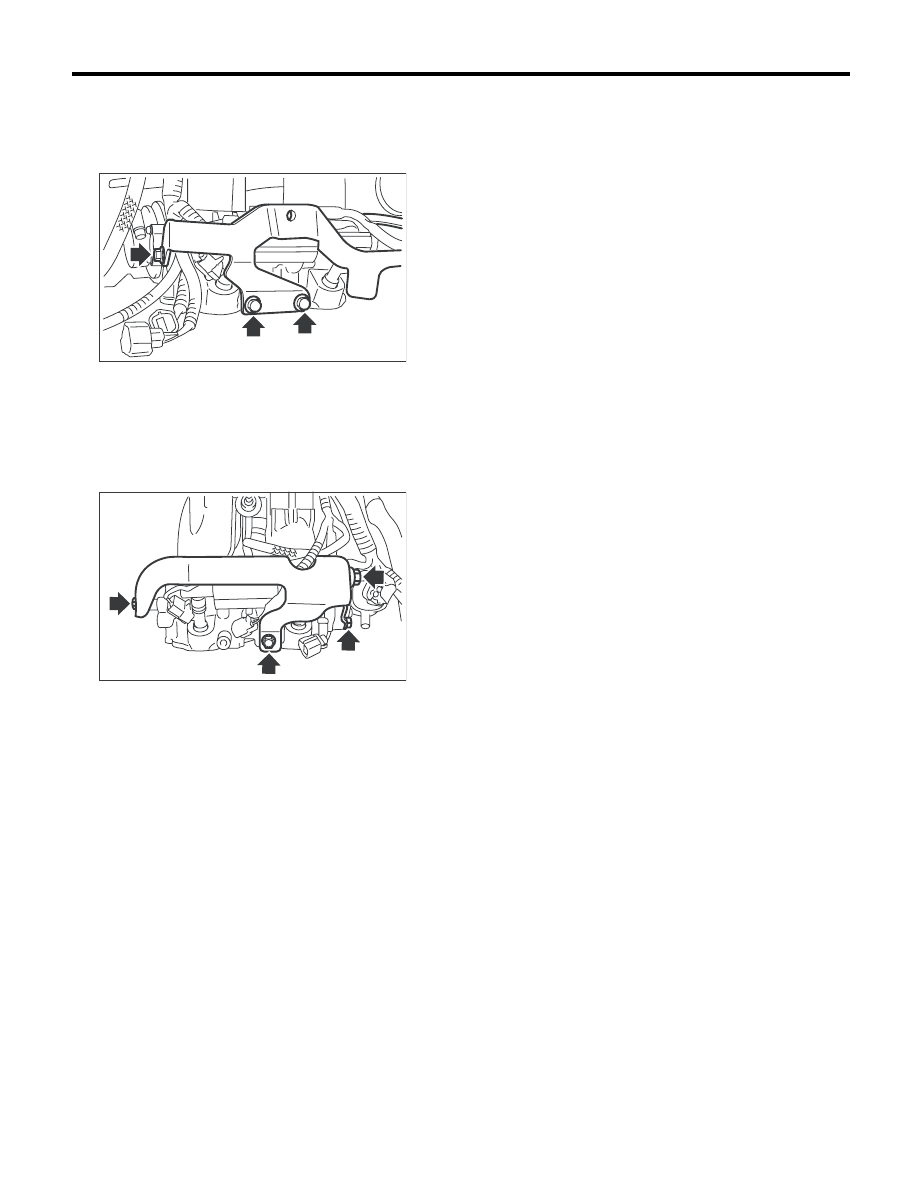

17) Установите правый щиток топливной труб-
ки на впускной коллектор.

Момент затяжки:

19 Нм (1,9 кгс-м, 14,0 фунт-сила-фут)

18) Установите левый щиток топливной трубки
на впускной коллектор и установите клемму
массы двигателя на левый щиток топливной
трубки.

Момент затяжки:

19 Нм (1,9 кгс-м, 14,0 фунт-сила-фут)

E: ПРОВЕРКА

Убедитесь в отсутствии трещин на топливных
шлангах и топливных трубках, а также про-
верьте, чтобы их соединения были затянуты.

FU-03087

FU-03086

FU(H4DOTC)-27

Датчик температуры охлаждающей жидкости двигателя

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

4. Датчик температуры

охлаждающей жидкости
двигателя

A: СНЯТИЕ

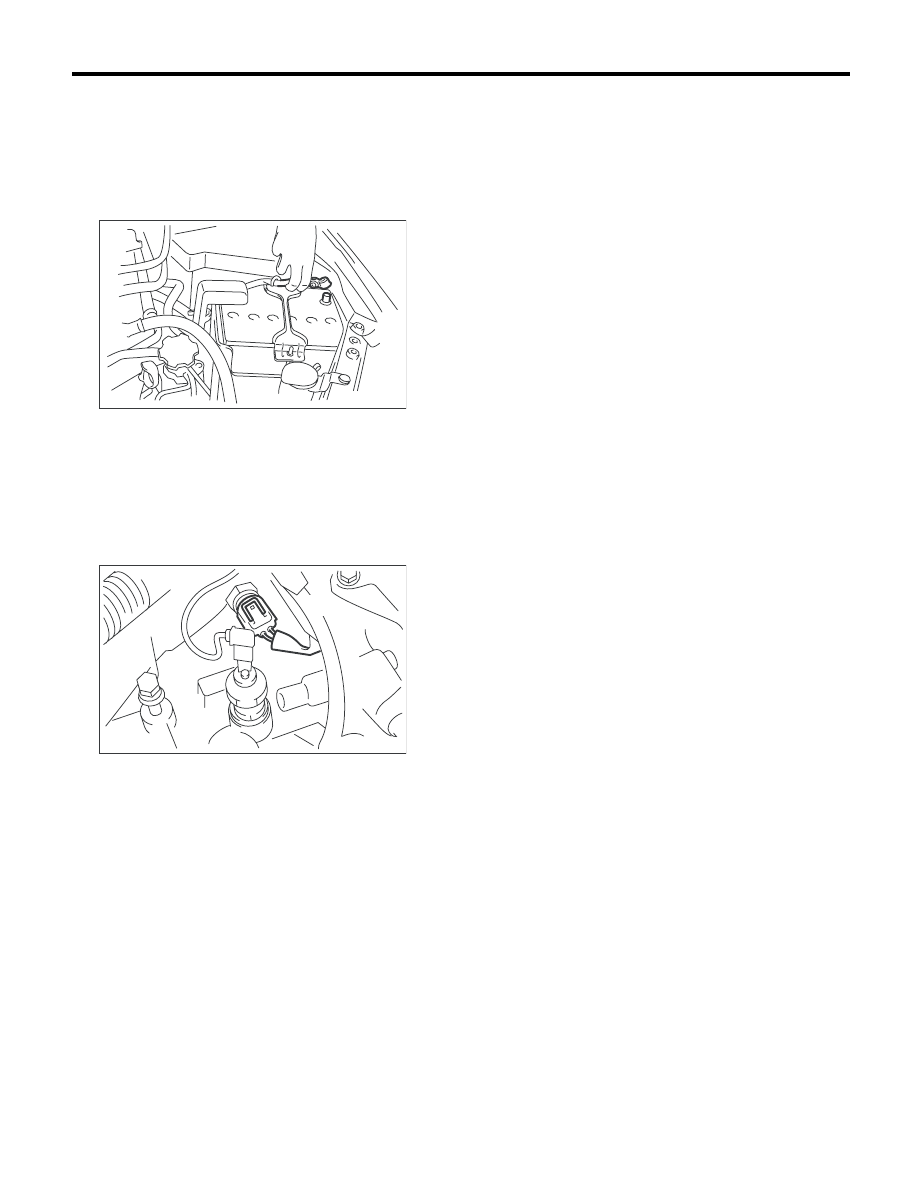

1) Отсоедините провод массы от аккумулятора.

2) Снимите генератор. <См. SC(H4DO 1.5)-12,
СНЯТИЕ, Генератор.>
3) Слейте охлаждающую жидкость двигателя.
<См. CO(H4DOTC)-14, СЛИВ ОХЛАЖДАЮЩЕЙ
ЖИДКОСТИ ДВИГАТЕЛЯ, ЗАМЕНА, Охлажда-
ющая жидкость двигателя.>
4) Отсоедините разъем от датчика температу-
ры охлаждающей жидкости двигателя.

5) Снимите датчик температуры охлаждающей
жидкости двигателя.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

ПРИМЕЧАНИЕ:
Используйте новую прокладку.

Момент затяжки:

18 Нм (1,8 кгс-м, 13,3 фунт-сила-фут)

IN-00203

FU-00055

FU(H4DOTC)-28

Датчик угла поворота коленчатого вала

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

5. Датчик угла поворота

коленчатого вала

A: СНЯТИЕ

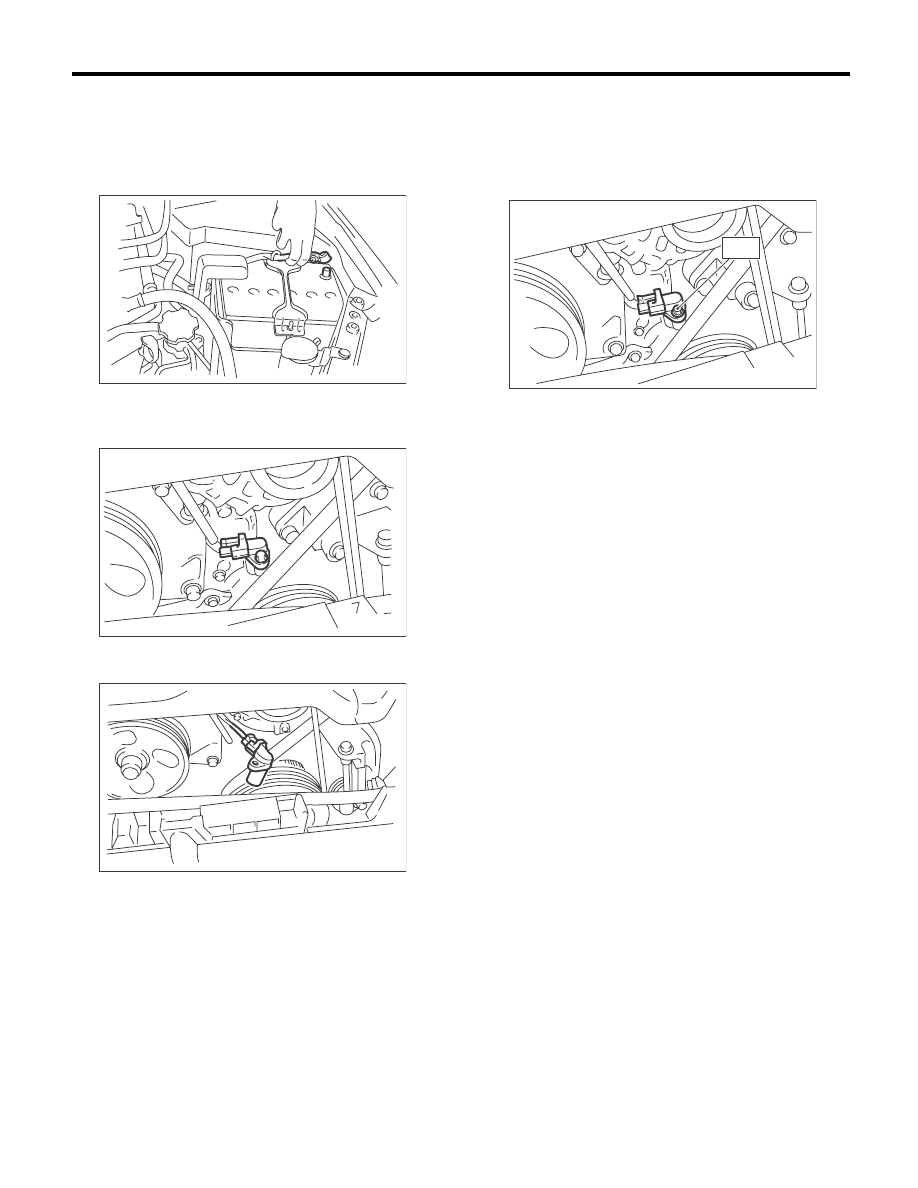

1) Отсоедините провод массы от аккумулятора.

2) Отверните болт, который крепит датчик уг-
ла поворота коленчатого вала к блоку цилинд-
ров.

3) Снимите датчик угла поворота коленчатого
вала и отсоедините его разъем.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

Момент затяжки:

6,4 Нм (0,7 кгс-м, 4,7 фунт-сила фут)

IN-00203

FU-00056

FU-00057

FU-00058

T

FU(H4DOTC)-29

Датчик положения распределительного вала

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

6. Датчик положения

распределительного вала

A: СНЯТИЕ

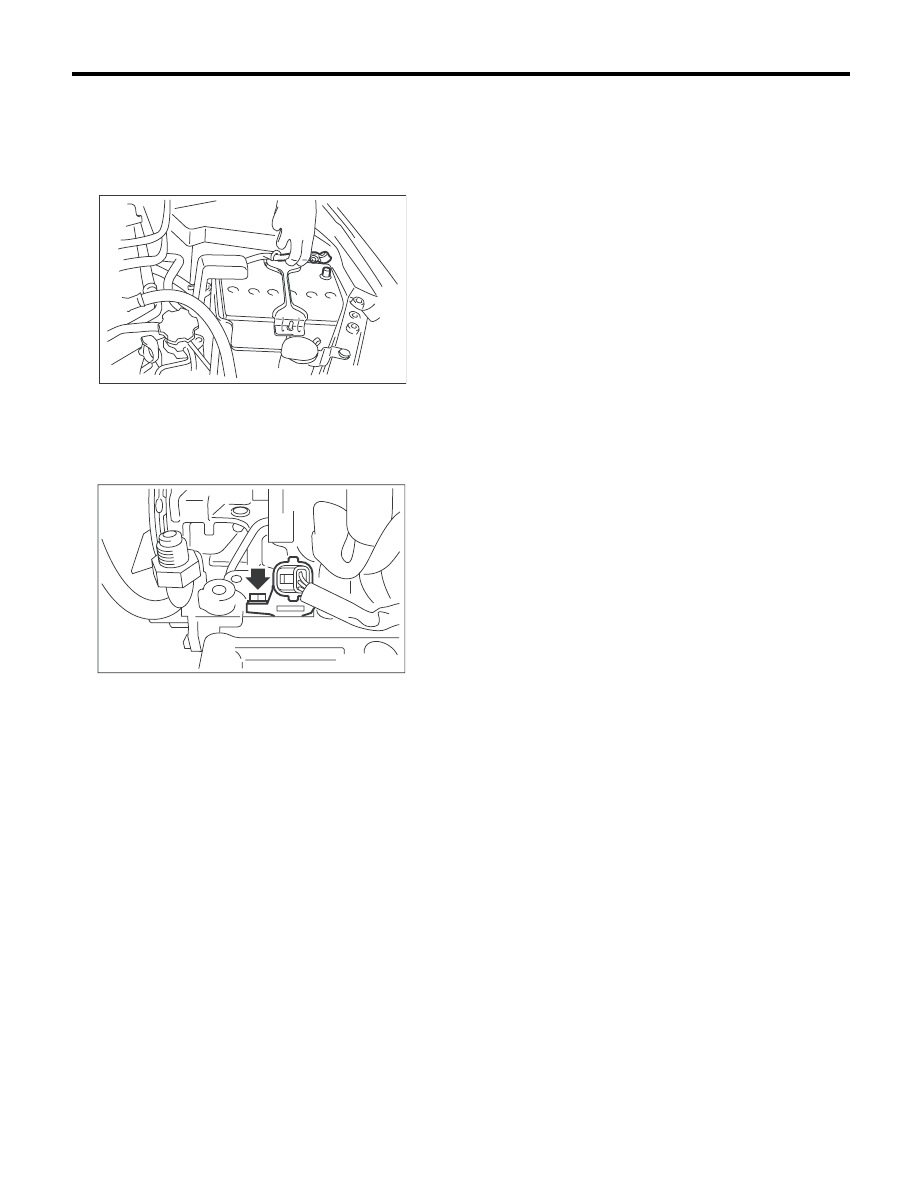

1) Отсоедините провод массы от аккумулятора.

2) Отсоедините разъем правого датчика поло-
жения распределительного вала.
3) Снимите правый датчик положения распре-
делительного вала с задней части головки бло-
ка цилиндров.

4) Снимите левый датчик положения распре-
делительного вала аналогичной правому.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

Момент затяжки:

6,4 Нм (0,7 кгс-м, 4,7 фунт-сила фут)

IN-00203

FU-01185
