FU(H4DOTC)-2

Общие сведения

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

1. Общие сведения

A: ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Топливный бак

Объем

60 л (15,9 галлонов США, 13,2 британских галлонов)

Место установки

Под задним сиденьем

Топливный насос

Тип

Центробежный

Отключение при давлении на
выходе

550 — 850 кПа (5,61 — 8,67 кгс/см

2

, 79,8 — 123,3 фунтов/кв. дюйм)

Производительность

155 л (40,9 галлонов США, 34,1 британских галлонов)/ч или более

[12 В при 300 кПа (3,06 кгс/см

2

, 43,5 фунтов/кв. дюйм)]

Топливный фильтр

Расположен в баке

FU(H4DOTC)-3

Общие сведения

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

B: УЗЕЛ

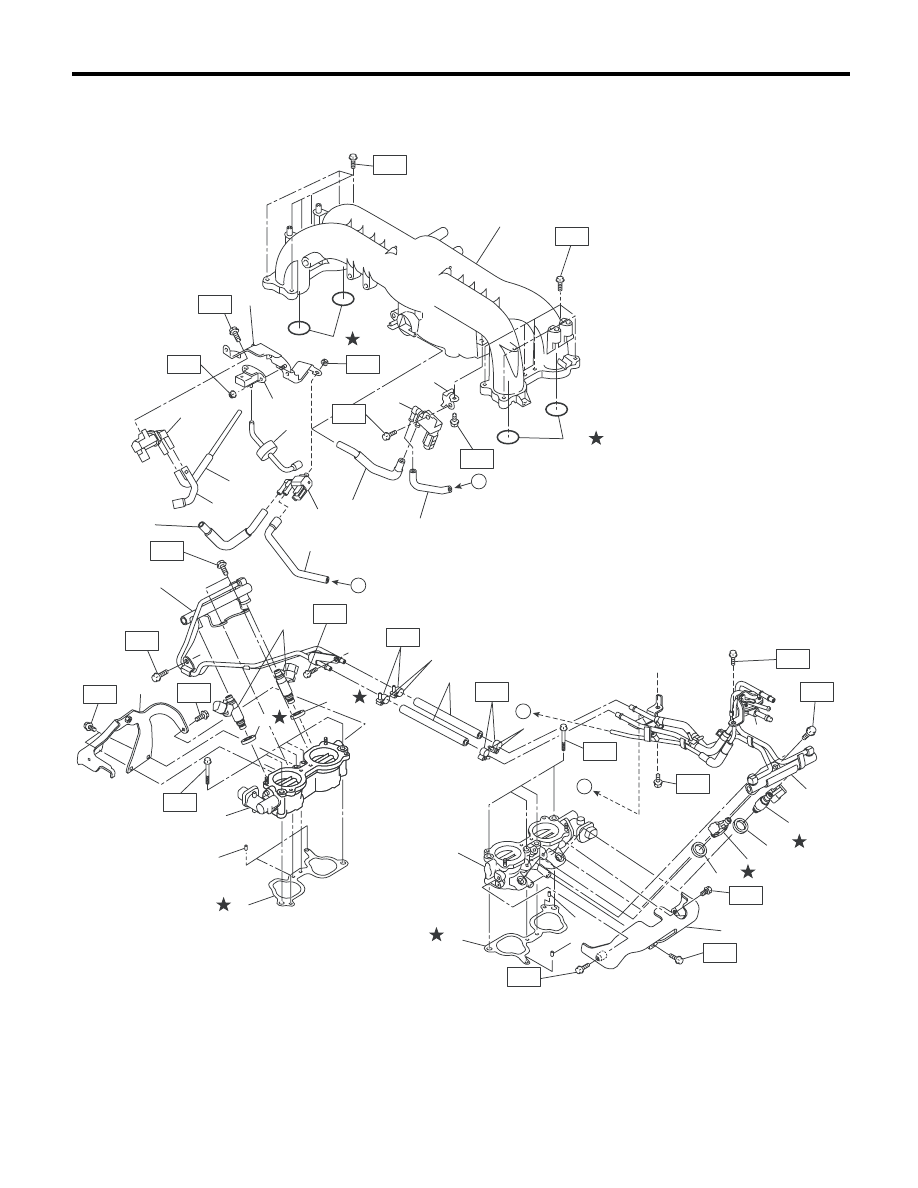

1. ВПУСКНОЙ КОЛЛЕКТОР

(8)

(9)

(9)

T2

T2

T5

T5

T2

(7)

(7)

(8)

T3

(17)

(18)

(16)

(15)

(11)

(11)

(21)

(10)

(10)

(22)

(11)

T3

(23)

(23)

(24)

(4)

(5)

(12)

(25)

(26)

(6)

T2

T2

B

B

A

A

(19)

(20)

(27)

(14)

(10)

(3)

(2)

(3)

(1)

(13)

T4

T4

T4

T4

T2

T2

T1

T2

T4

T1

T4

T4

T4

(11)

(8)

FU-03454

FU(H4DOTC)-4

Общие сведения

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

(1)

Регулятор давления

(13) Левая трубка топливного инжекто-

ра

(24) Кронштейн электромагнитно-

го клапана

(2)

Топливный шланг

(14) Правая трубка топливного инжек-

тора

(25) Вакуумный шланг В

(3)

Хомут

(15) Кронштейн электромагнитного

клапана

(26) Вакуумный шланг А

(4)

Электромагнитный клапан управ-
ления продувкой адсорбера 1

(16) Датчик абсолютного давления в

коллекторе

(27) Шланг воздушного управления

(5)

Вакуумный шланг D

(17) Фильтр





(6)

Вакуумный шланг С

(18) Впускной коллектор

Момент затяжки:
Нм (кгс-м, фунт-сила-фут)

(7)

Прокладка впускного коллектора (19) Узел электромагнитного перепуск-

ного клапана турбокомпрессора

T1: 1,25 (0,1, 0,9)

(8)

Направляющий штифт

T2: 6,4 (0,7, 4,7)

(9)

Узел клапана воздушного потока

(20) Вакуумный шланг

T3: 8,3 (0,8, 6,1)

(10) Топливный инжектор

(21) Левый щиток топливной трубки

T4: 19 (1,9, 14,0)

(11) Уплотнительное кольцо

(22) Правый щиток топливной трубки

T5: 25 (2,5, 18,4)

(12) Электромагнитный клапан управ-

ления продувкой адсорбера 2

(23) Уплотнительное кольцо





FU(H4DOTC)-5

Общие сведения

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

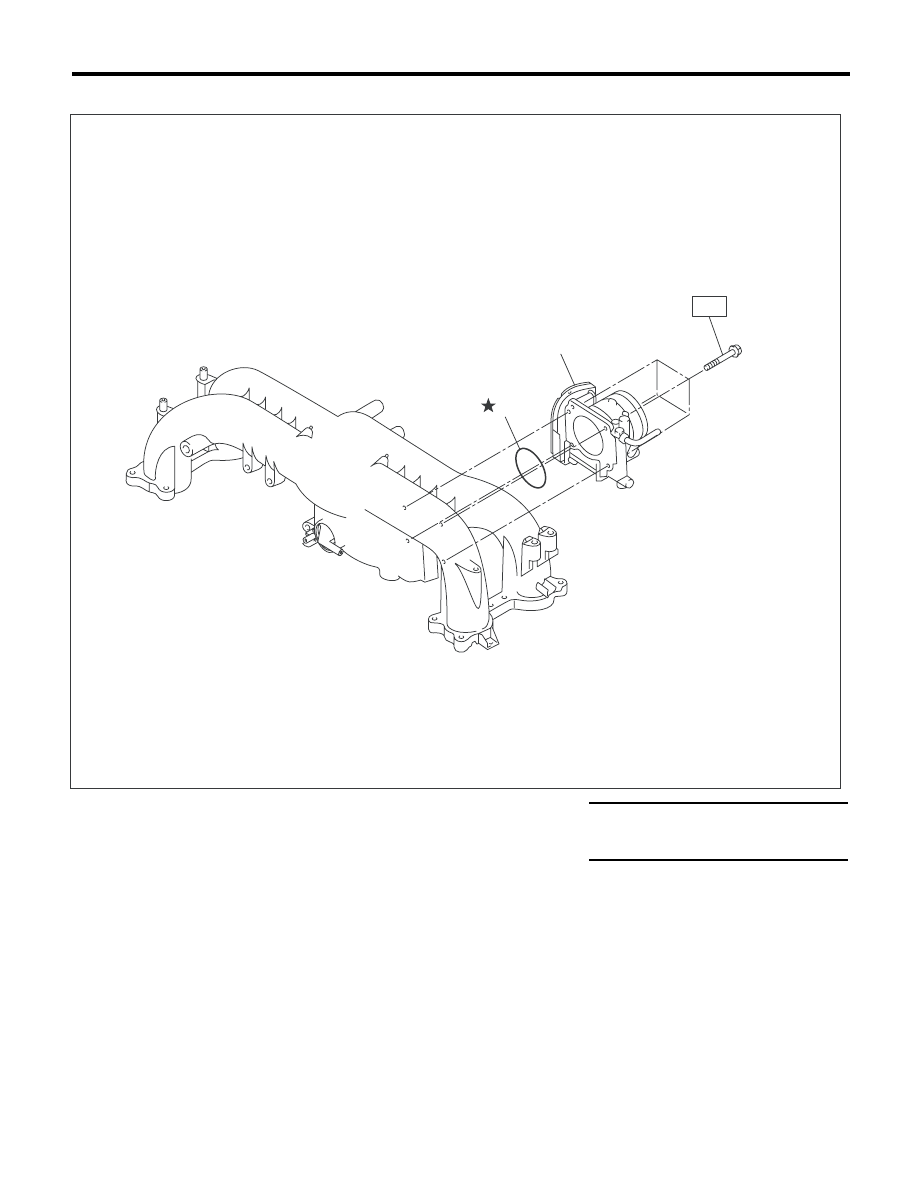

2. СИСТЕМА ВПУСКА ВОЗДУХА

(1)

Уплотнительное кольцо

(2)

Корпус дроссельной заслонки

Момент затяжки:
Нм (кгс-м, фунт-сила-фут)









T: 8 (0,8, 5,9)

FU-03455

T

(1)

(2)
